多工位快速压紧式焊接工装夹具结构

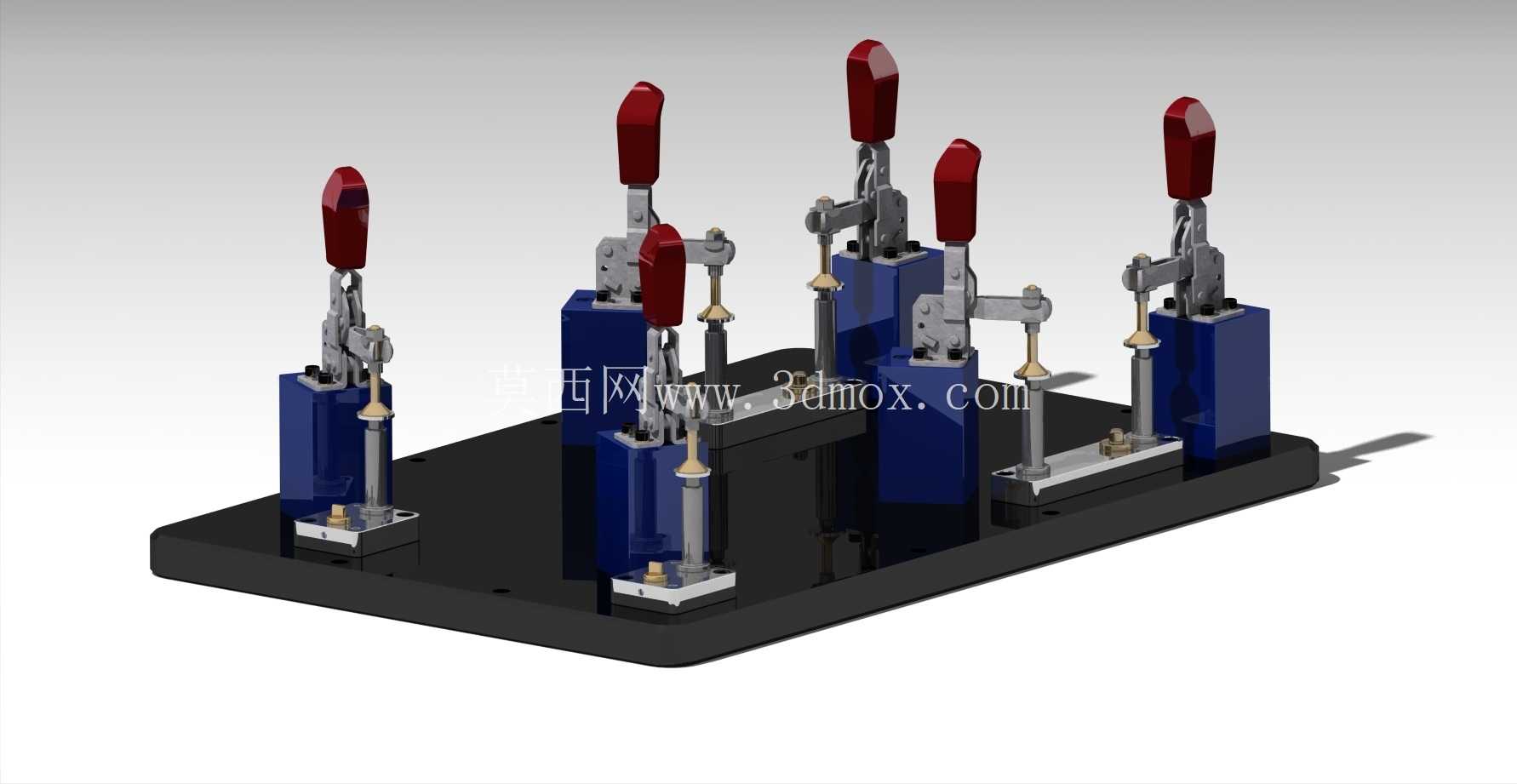

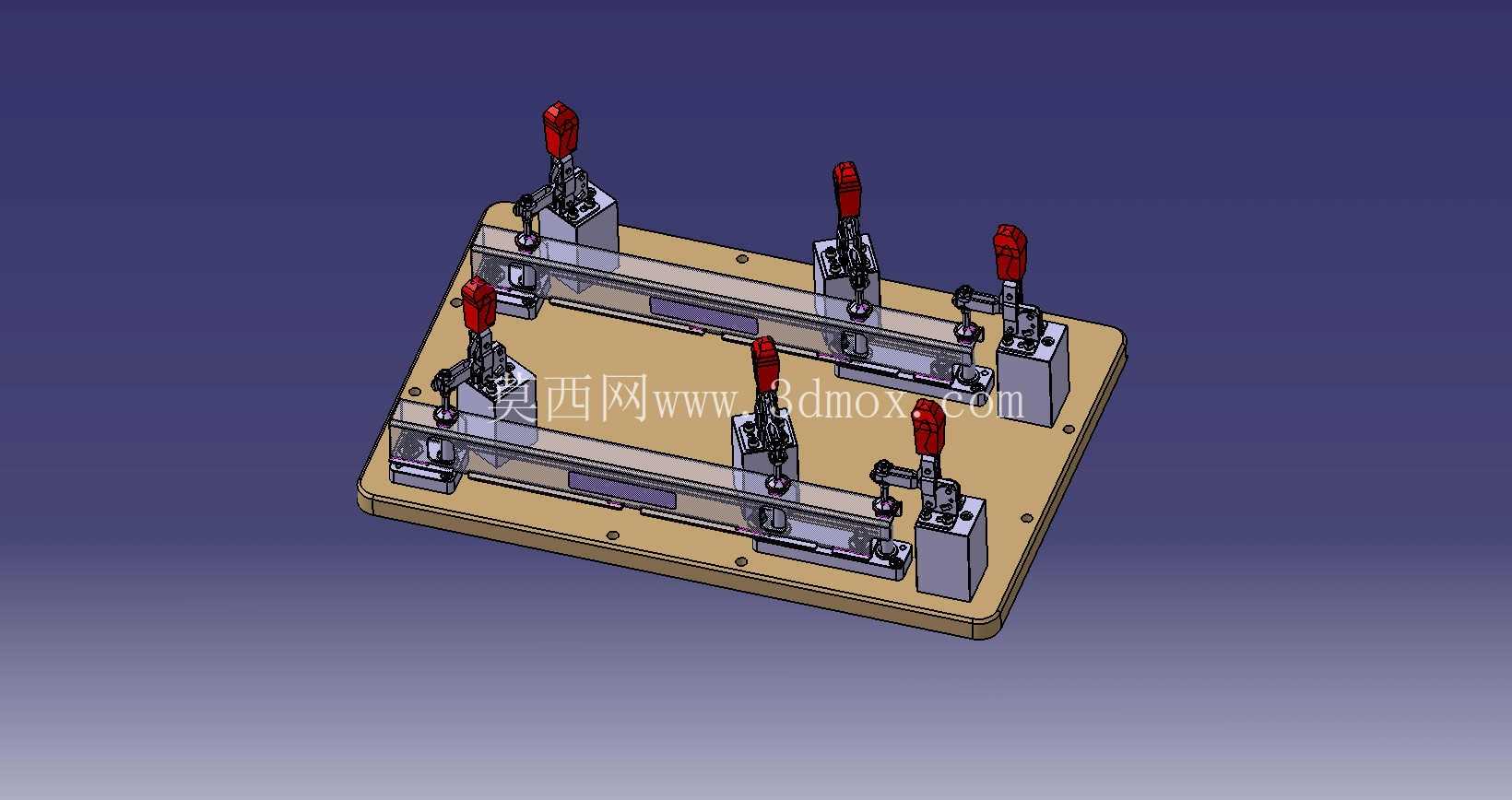

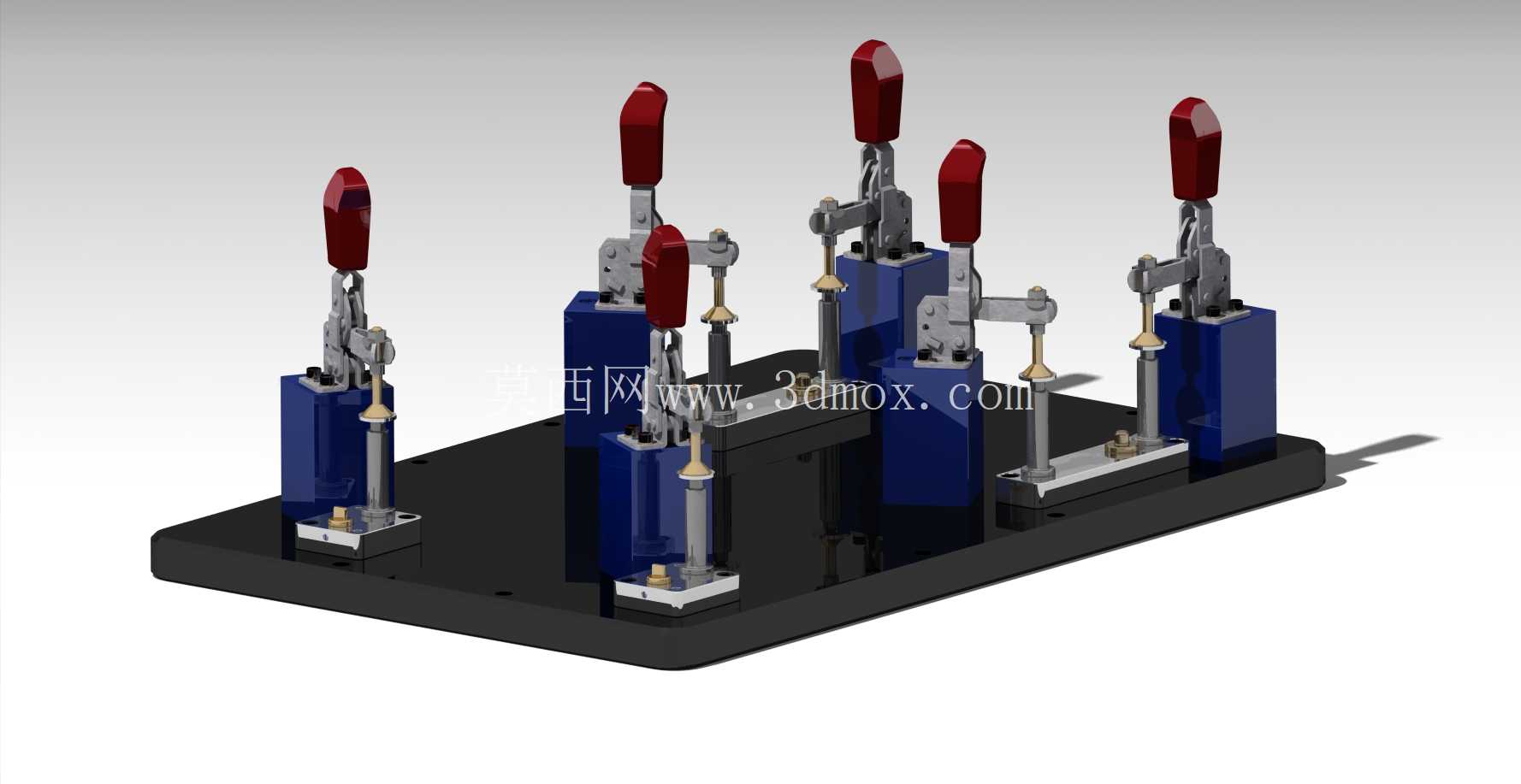

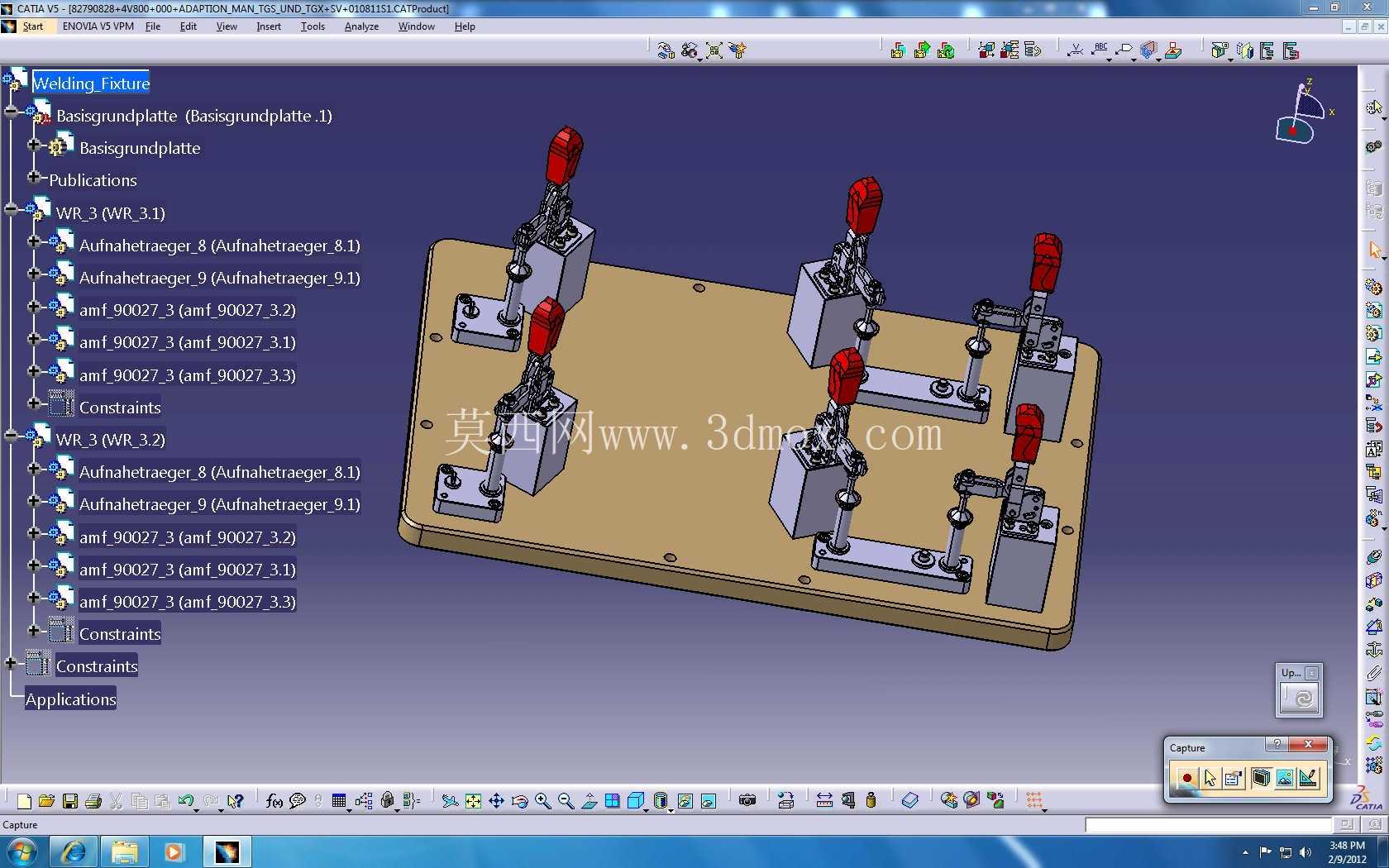

这套焊接工装主要面向长条类金属构件的拼焊作业场景，在五金构件加工、小型金属框架焊接、钣金组件拼接的生产环节中，这类工装的使用频率极高，能够直接替代传统的手工扶持、C型钳压紧的作业方式，从根源上避免焊接过程中工件移位、焊后变形超差的问题。整套夹具以一块带安装孔的矩形金属底板作为承载基座，底板上对称布置了两组定位压紧单元，每组单元对应一根长条状待焊工件的装夹需求，可同时完成两件同规格工件的定位装夹，适配小批量多批次的焊接生产节奏。

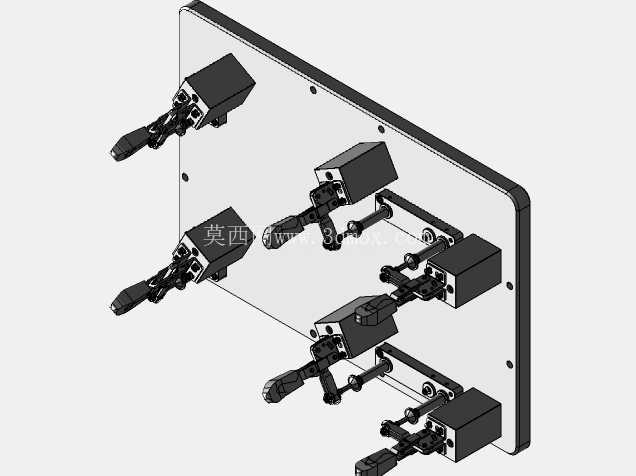

从结构设计逻辑来看，这套夹具没有采用复杂的气动或液压压紧结构，而是选用了垂直式快速夹钳作为压紧执行元件，这类夹钳具备自锁特性，当压头下压到工作位置后，机构会越过死点实现机械自锁，即便焊接过程中出现振动，压头也不会意外松脱，操作人员只需要扳动夹钳的红色手柄就能完成压紧与释放动作，单工位装夹耗时不超过两秒，操作门槛极低，不需要对一线作业人员做复杂的操作培训。每组定位单元都设置了三个压紧点位，分别对应长条工件的两端与中部位置，压紧点的布置完全匹配长条构件的受力变形规律，能够有效抵消焊接过程中热输入带来的工件翘曲变形，保证焊后工件的直线度与平面度符合工艺要求。

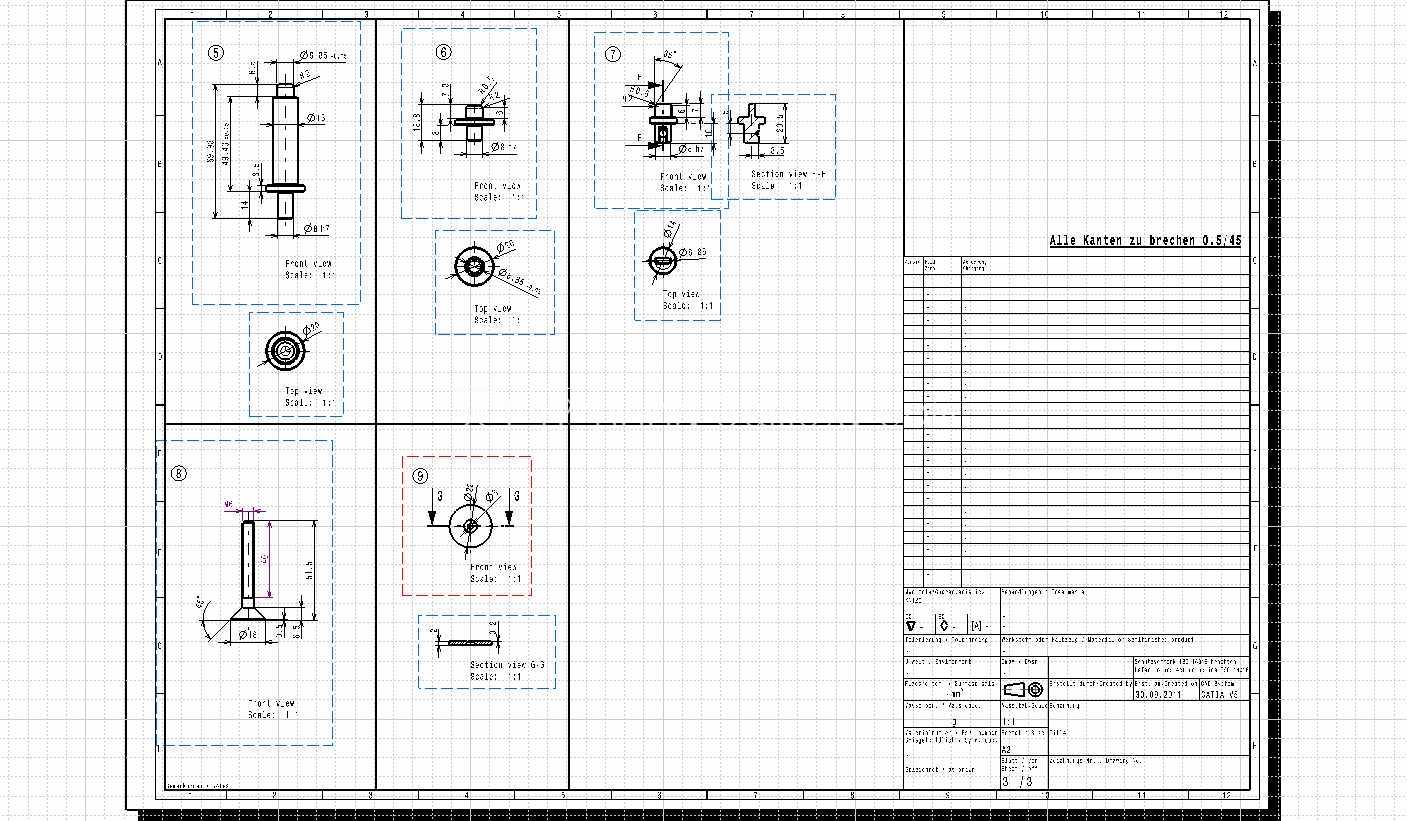

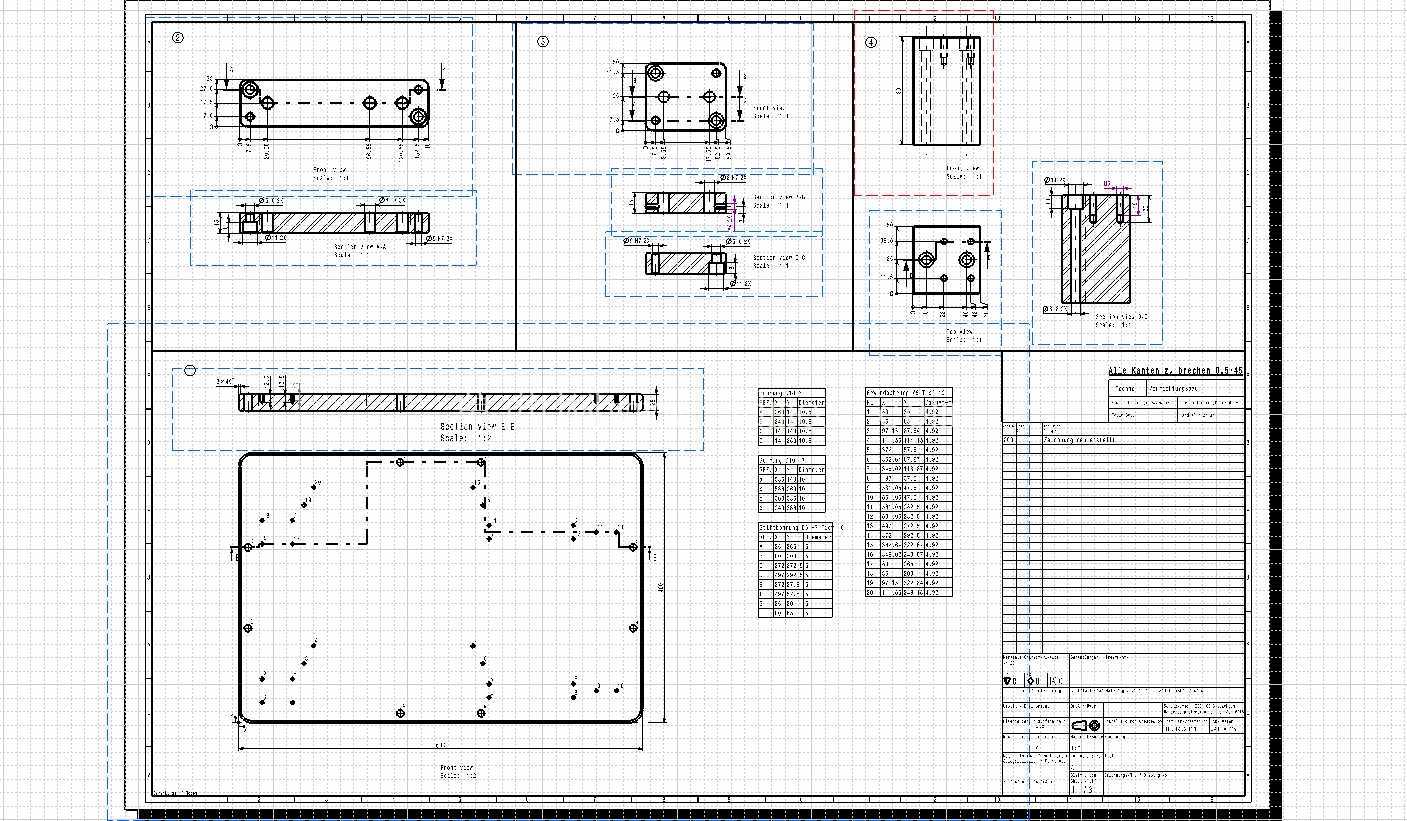

在定位结构的设计上，每组装夹单元都配置了侧向定位挡块与端部定位销，待焊工件放置到工装后，侧向挡块会限制工件的横向位移，端部定位销则抵住工件的端面，限制工件的纵向窜动，操作人员不需要额外做尺寸测量就能快速将工件摆放到正确的焊接位置，从装夹环节就消除了人为对位带来的尺寸误差。夹钳的压头位置都做了高度可调设计，通过调整压杆上的锁紧螺母，可以适配不同厚度规格的长条类工件，不需要更换整套工装就能覆盖一定尺寸范围内的工件装夹需求，大幅提升了工装的通用性。底板上的安装孔采用沉孔设计，既可以通过螺栓将整套夹具固定在焊接工作台上，避免工装在作业过程中出现移位，也可以根据生产线的布局需求，快速将整套工装转移到不同的作业工位，适配柔性化生产的排布要求。

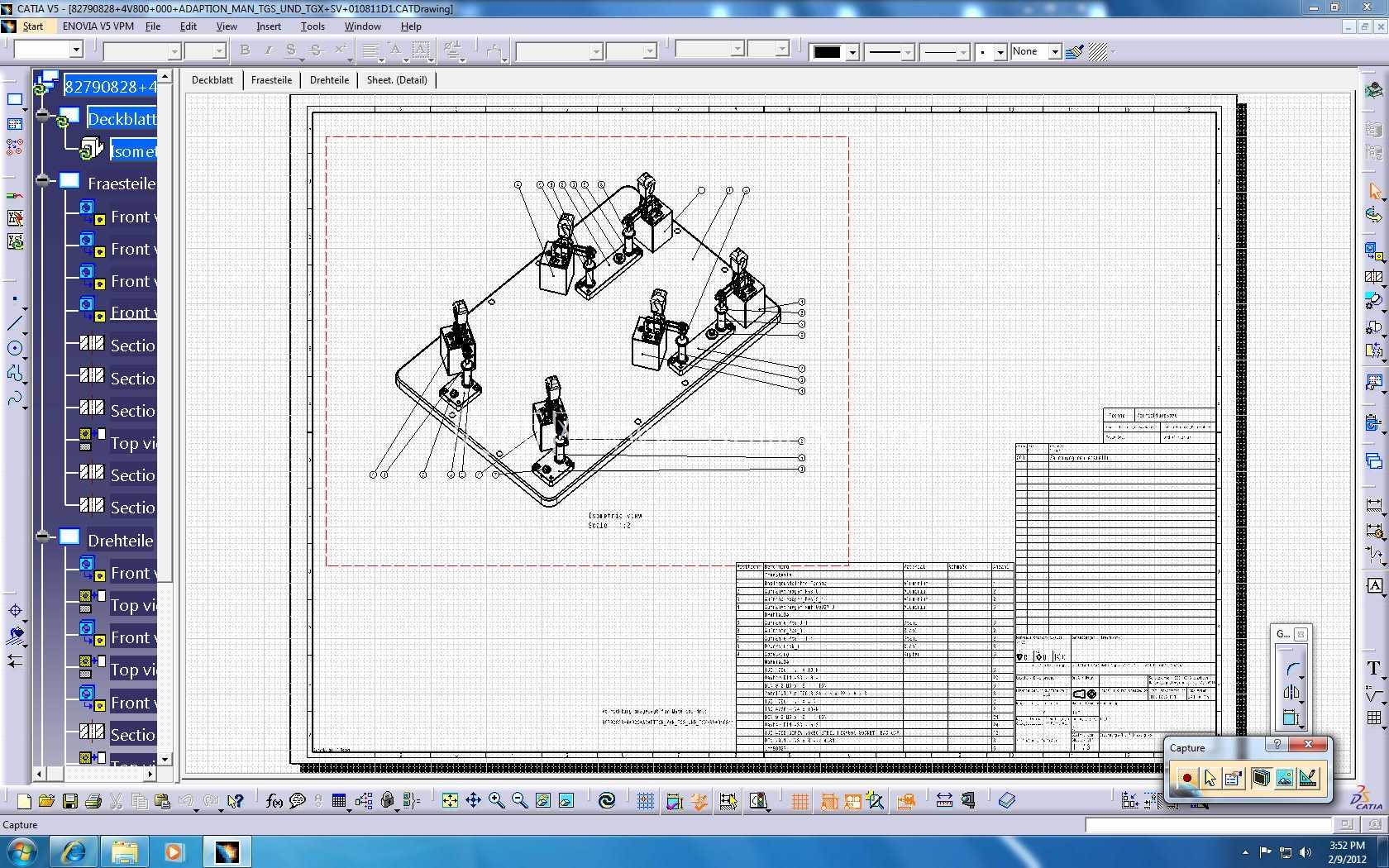

从安装边界来看，整套夹具的整体轮廓为矩形，所有压紧机构在完全打开的状态下，手柄的最高点不会超出底板上方过多的空间，不会和周边的焊接设备、送丝机构产生运动干涉，操作人员在工装两侧都可以完成装夹与焊接操作，作业空间足够充裕，不会出现操作空间局促导致的焊枪走位受限问题。夹钳与定位块都通过内六角螺栓固定在底板上，当长期使用出现定位面磨损、夹钳弹力衰减的情况时，只需要松开对应的紧固螺栓就能快速更换易损配件，不需要对底板做二次加工，后期维护成本极低。在实际生产应用中，这类工装除了用于常规的电弧焊作业外，也可以适配电阻点焊、激光焊接等不同焊接工艺的装夹需求，只要待焊工件的外形尺寸在工装的装夹覆盖范围内，都可以通过微调压头高度、更换定位挡块的方式完成适配，不需要重新设计制作整套工装，能够帮助生产环节压缩工装准备周期，降低工装制作的综合成本。

这套夹具的结构设计完全围绕焊接作业的实际痛点展开，没有冗余的功能结构，所有部件的选型都优先考虑焊接车间的恶劣使用环境，快速夹钳的金属部件都做了防锈处理，能够抵御焊接飞溅、车间粉尘带来的锈蚀与卡滞问题，长期使用也能保持稳定的压紧力。定位块的定位面都做了淬火处理，表面硬度达到HRC45以上，能够抵御工件放置、焊接过程中的磕碰与摩擦，长期使用也不会出现定位面凹陷、磨损导致的定位精度下降问题。底板采用厚钢板加工而成，自身刚性足够，即便承受较大的压紧力与焊接应力，也不会出现底板变形的问题，能够长期保持工装的整体精度。在焊接作业完成后，只需要扳开所有夹钳的手柄，就能轻松将焊好的工件从工装上取下，不会出现工件卡在工装上的情况，整个取件过程顺畅无阻碍，能够有效提升单工序的作业效率，减少不必要的辅助作业时间。
