手动小型方管矩形管弯管加工装置

在小型五金加工、户外护栏制作、简易金属框架搭建的作业场景里，经常会遇到小截面薄壁方管、矩形管的小半径弯曲需求，这类加工如果动用大型数控弯管设备，不仅开机调机的时间成本远高于单件加工本身，设备占用带来的产能浪费也十分明显，而完全靠手工敲击弯折的方式，又极易出现管壁瘪陷、弯折半径不均、角度偏差过大的问题，这款手动弯管装置正是针对这类零散小批量薄壁型材弯曲需求设计的专用工装。

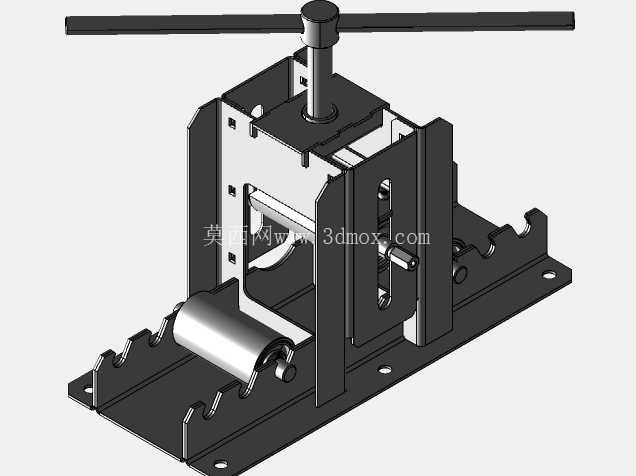

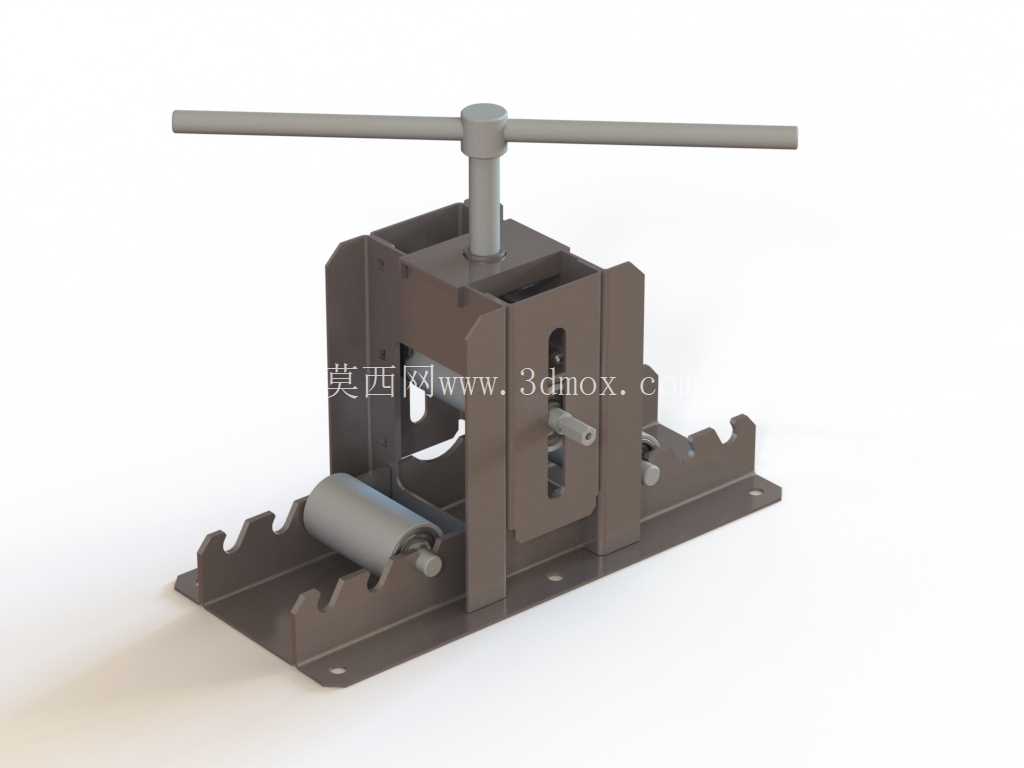

从结构设计逻辑来看，整套装置采用台式手动操作的布局，底部带安装孔的一体式钣金底座是整个工装的承载基准，安装时可通过螺栓固定在工作台或者型钢支架上，避免弯管作业时装置移位影响加工精度，底座上加工有连续的齿状定位槽，用来匹配不同弯曲半径的定位需求，不需要额外更换模具就能实现多档位弯曲半径的快速调整。装置中部的成型主体采用双侧立板支撑的框架结构，立板上开设的长槽用来调整压辊的前后位置，适配不同截面尺寸的管材进给，顶部的T型手动压杆通过螺纹传动提供下压力，操作人员转动横杆就能带动压头下行，配合底部的托辊对管材施加稳定的弯曲力矩，相比杠杆式的手动弯管工具，螺纹传动的施压方式出力更均匀，操作人员不需要施加过大的瞬时力，就能平稳控制弯曲的进给量，有效避免薄壁管材因为瞬间受力过大出现的瘪管、开裂问题。

这款装置的加工适配边界十分明确，可处理的管材壁厚上限为2毫米，可容纳的最大管材外轮廓尺寸为50x50毫米，当加工10x10毫米规格的小截面方管时，可实现的最小成型弯曲半径为150毫米，这个参数设定完全覆盖了日常小型钣金加工、护栏制作、简易机架搭建中绝大多数的薄壁方管弯曲需求。在实际使用过程中，管材从装置一侧的进料托辊处送入，调整好压辊位置与定位档位后，匀速转动顶部的手动压杆，压头会逐步将管材压向成型位，配合底座上的定位齿可以精准控制弯曲的角度，整个过程不需要外接电源、气源，完全靠手动操作就能完成，十分适合没有三相电的野外作业场景、小型维修门店、个人加工工坊使用。

从结构细节的设计考量上，所有与管材接触的压辊、托辊都采用圆柱面设计，接触位置做了圆角过渡，避免硬棱角刮伤管材表面的涂层或者造成管壁的压痕，双侧立板的支撑结构让压杆的下压力始终保持在管材的中心轴线上，不会出现偏载导致的管材扭曲变形，底座的齿状定位槽每一个档位都对应固定的弯曲半径，操作人员不需要反复测量，只要将定位销卡入对应档位就能获得一致的弯曲半径，批量加工同规格弯管时的一致性表现十分稳定。整套装置的所有结构件都采用钣金折弯与焊接工艺成型，没有复杂的铸造件或者精密机加工零件，加工制造成本低，后期维护也十分方便，易损的压辊、托辊都采用销轴固定，磨损后只需要拔出销轴就能快速更换，不需要对主体结构进行拆解。

在实际的加工适配中，这套装置除了可以处理标准的方管、矩形管，更换对应型面的压辊之后，也可以适配同规格的薄壁圆管、扁钢的弯曲作业，适用场景覆盖了小型金属加工中的多数薄壁型材弯曲需求，相比大型弯管设备，它的占用空间极小，不需要专门的设备安装位，闲置时可以直接放在工具柜或者工作台下方存储，移动搬运也十分方便，对于加工品类杂、单批次加工量小的小型加工主体来说，这种手动工装的实用性远高于大型专用设备。设计时也充分考虑了操作的人机工程，顶部的操作横杆长度经过合理设定，操作人员站在装置正面，双手握住横杆转动时的施力角度符合人体手臂的自然活动范围，长时间操作也不容易产生疲劳，底座的安装孔位采用通用的孔距设计，可以直接固定在标准规格的钳工工作台面上，不需要额外制作安装转接板，拿到现场就能快速投入使用。
