工业涂装线用连续式喷漆输送设备结构

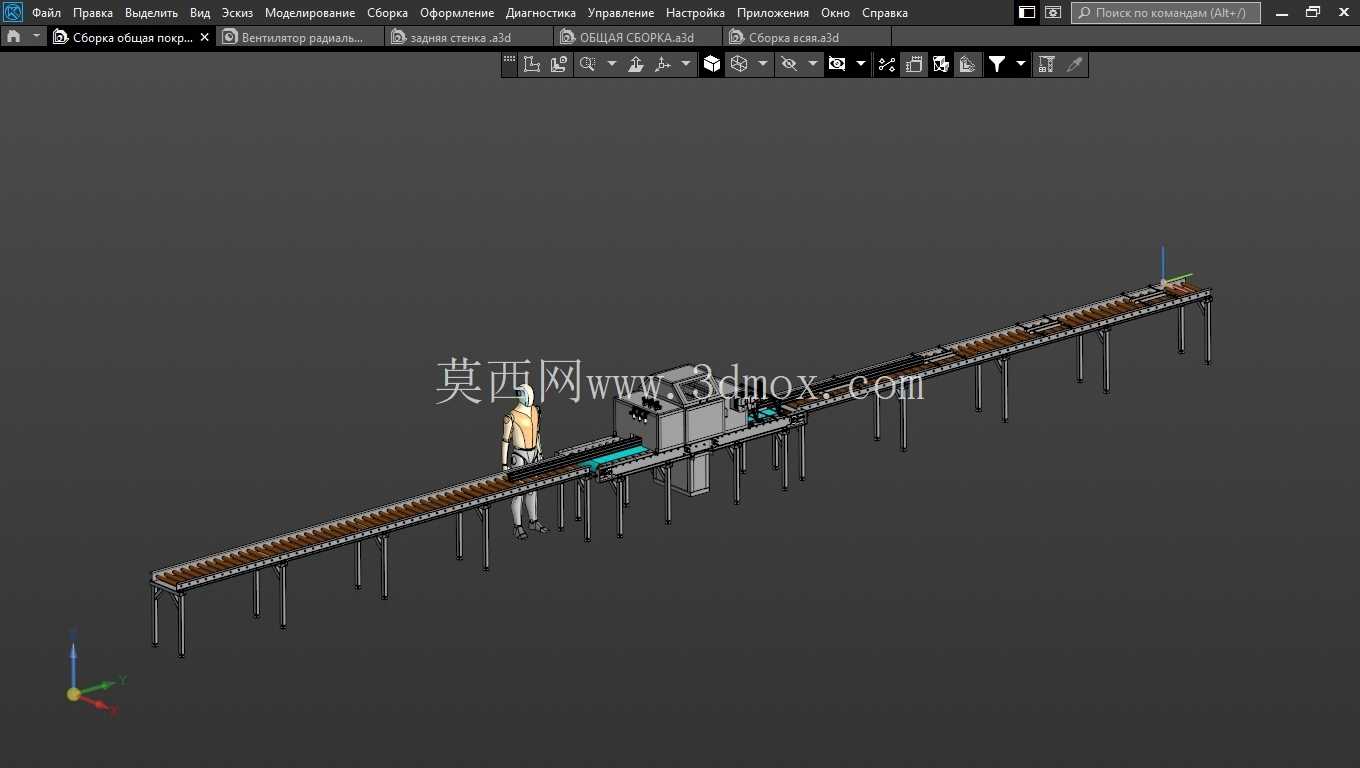

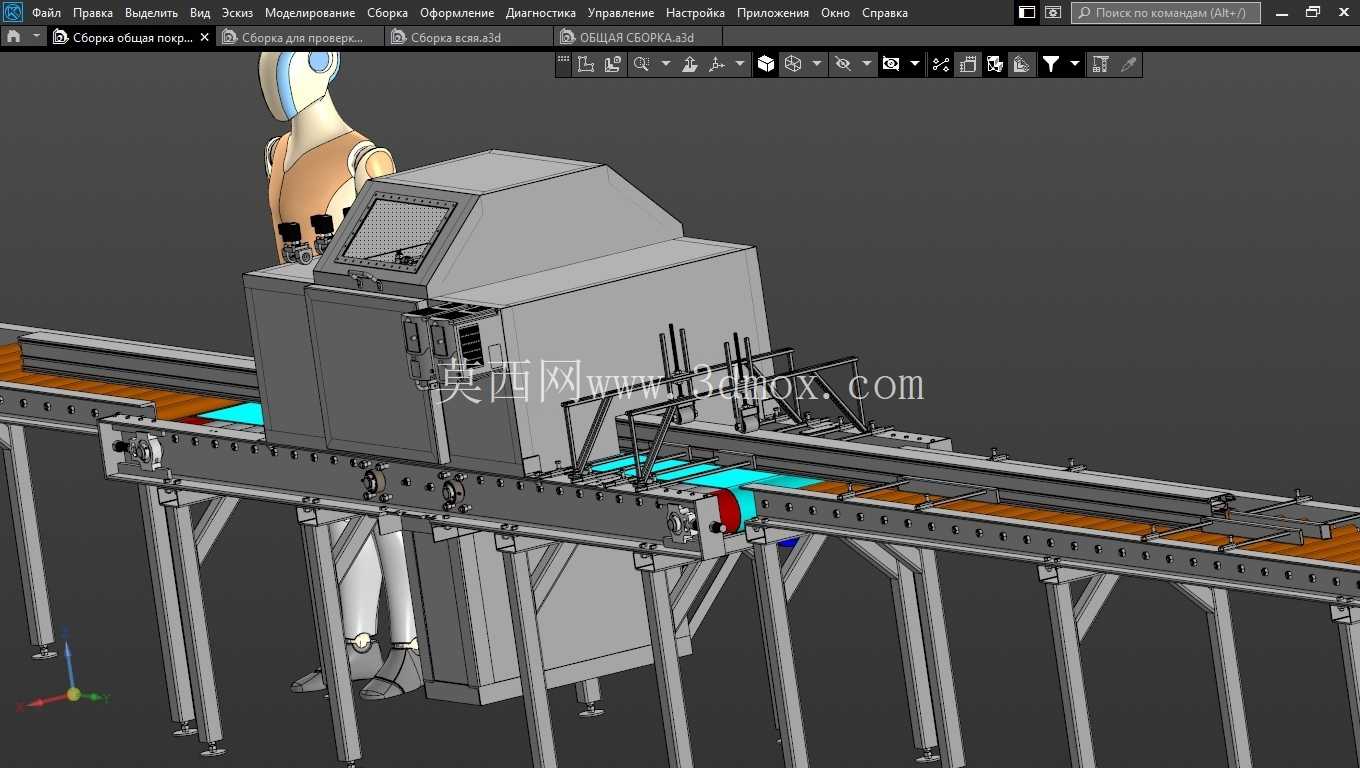

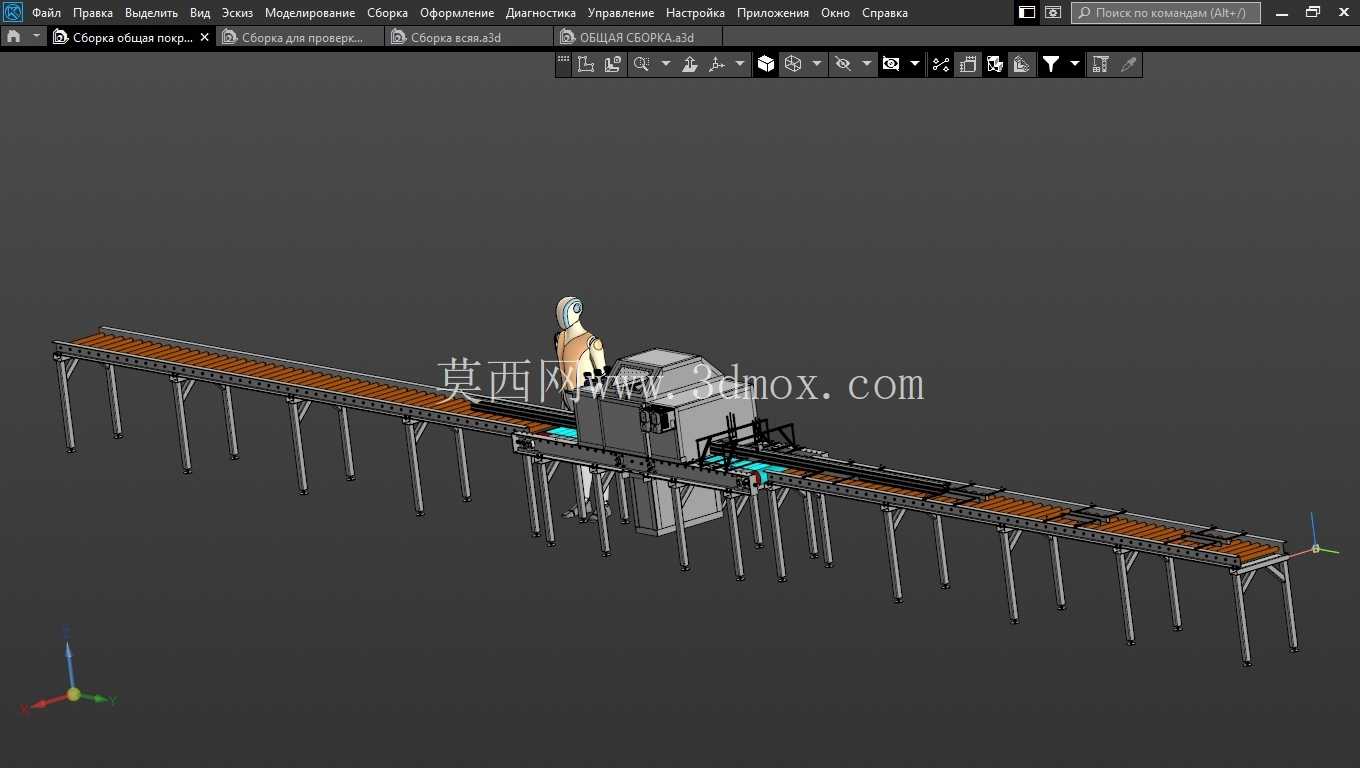

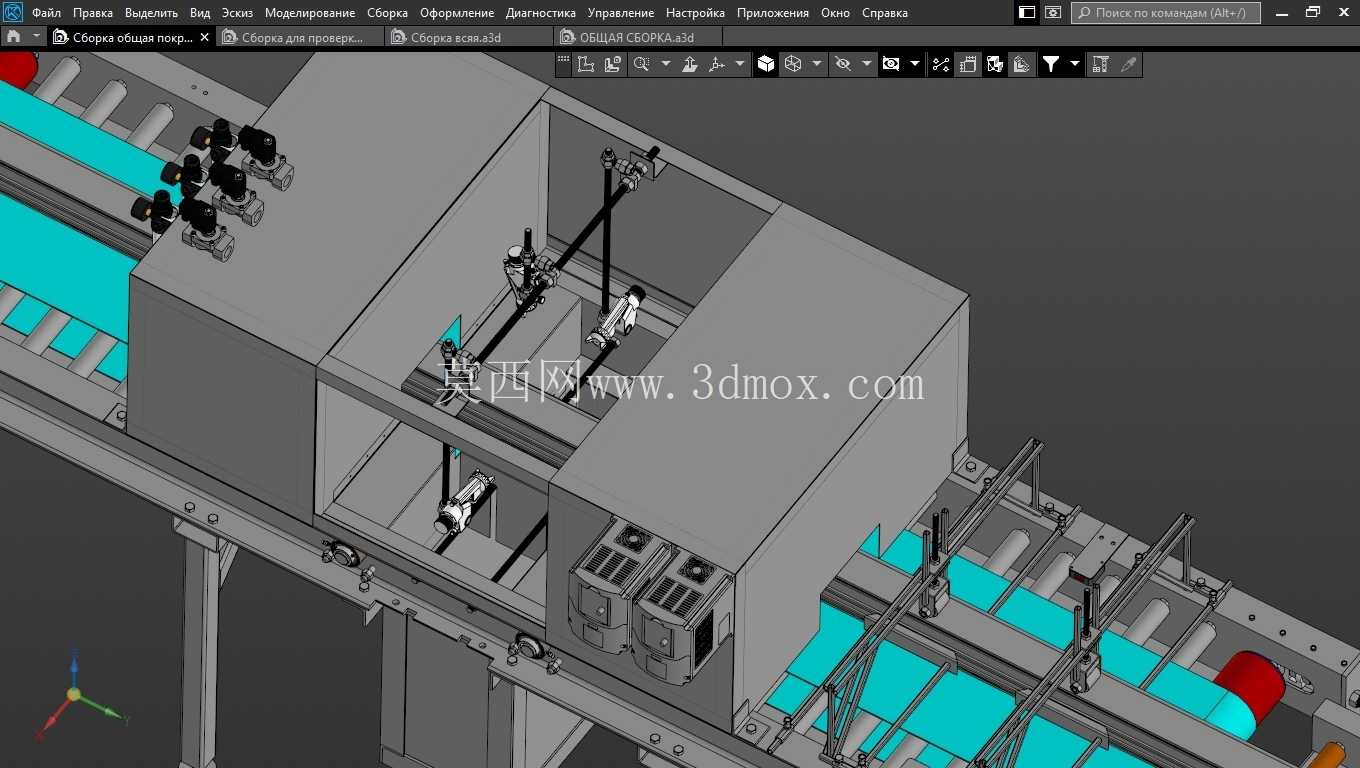

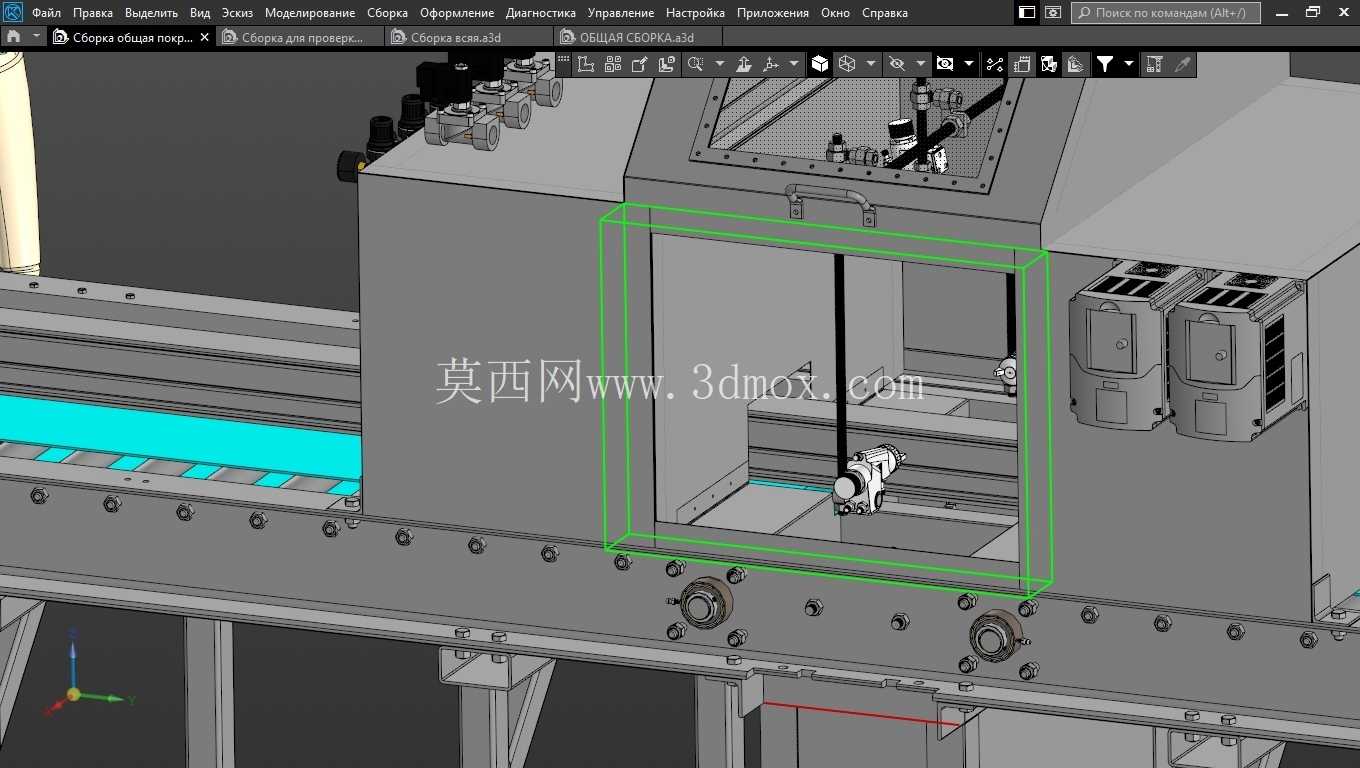

　　在五金件、塑胶壳体、小型结构件的表面涂装工序里，工件的连续稳定输送是决定漆面均匀度、生产节拍连贯性的核心环节，这套输送结构正是针对封闭喷漆工位的作业需求设计，适配水帘喷漆柜、干式喷漆房的内部安装空间，可完成工件从上下料区到喷漆作业区、后续流平区的平稳转运，避免人工转运带来的漆面碰伤、漆雾沾染操作人员的问题。从结构布局来看，设备采用框架式焊接机身作为承载基础，机身两侧设置带密封结构的观察窗，既可以实时观察内部工件输送与喷漆作业状态，也能阻挡漆雾向外扩散，观察窗采用快拆式压条固定，方便后期清理附着的漆层、更换透明防护板。输送面采用带定位卡槽的平皮带结构，皮带运行速度设定为1m/s，这个速度参数是结合常规空气喷枪的移动喷涂速率、漆膜成膜厚度要求匹配的，既不会因为速度过快导致漆面漏喷、厚度不均，也不会因为速度过慢拖慢整线生产节拍，皮带下方设置多组平行托辊，托辊间距经过载荷计算确定，避免承载工件后皮带出现下挠变形，保证工件输送过程中始终处于水平姿态，让喷漆作业时喷枪与工件表面的距离保持恒定。

　　驱动端采用减速电机直连主动辊的传动方式，主动辊表面做滚花处理，增大与皮带之间的摩擦力，避免重载启动时出现皮带打滑，从动端设置张紧调节机构，通过两侧的调节螺栓可以调整皮带的张紧度，补偿皮带长期运行后出现的拉伸变形，张紧行程预留了足够的调节余量，不需要频繁裁剪皮带即可完成维护。设备的进料端和出料端都设置了过渡导板，导板表面做光滑倒角处理，避免工件在上下线时出现卡滞、磕碰，导板的高度与输送面保持齐平，适配前后工序的接驳台、上下料机械手的对接高度。机身侧面预留了喷枪安装支架的固定螺孔，可根据工件的尺寸、喷涂面的位置调整喷枪的安装高度与角度，不需要额外在喷漆房内部焊接支架，减少现场安装的工作量。

　　考虑到喷漆作业环境中存在漆雾、有机溶剂挥发的问题，所有外露的传动部件都设置了防护罩，轴承部位采用带密封圈的型号，避免漆雾进入轴承内部导致卡滞，电气线路全部布置在机身内部的穿线槽内，穿线槽与作业区之间做密封隔离，防止漆雾、溶剂侵蚀线路造成绝缘故障。从安装边界来看，设备的整体宽度适配常规宽度的喷漆房门洞尺寸，不需要对现有喷漆房的墙体做额外改造即可推入安装，机身底部设置可调脚杯，可以根据车间地面的平整度调整设备的水平度，调整范围覆盖常见的地面高度差，不需要额外制作安装基础。

　　在实际应用中，这套输送结构可以搭配自动喷枪往复机使用，实现工件的连续自动喷涂，也可以作为人工喷漆工位的工件承载输送装置，工人只需要在上下料区取放工件，不需要进入喷漆房内部，大幅降低作业人员接触漆雾的职业健康风险。设计过程中针对输送过程中的工件偏移问题做了专项优化，皮带两侧设置了导向挡边，挡边采用耐磨非金属材质，既可以阻挡工件向两侧偏移掉落，也不会刮伤工件的边缘，挡边的高度可以根据工件的底部尺寸调整，适配不同规格的扁平类、盒类工件的输送需求。设备的维护点位全部布置在机身外侧，日常检查皮带运行状态、补充轴承润滑脂、清理漆雾残留的时候，不需要拆开设备的主体护板，就能完成所有常规维护操作，降低后期的运维工作量。
