管式密封型螺旋给料输送设备结构

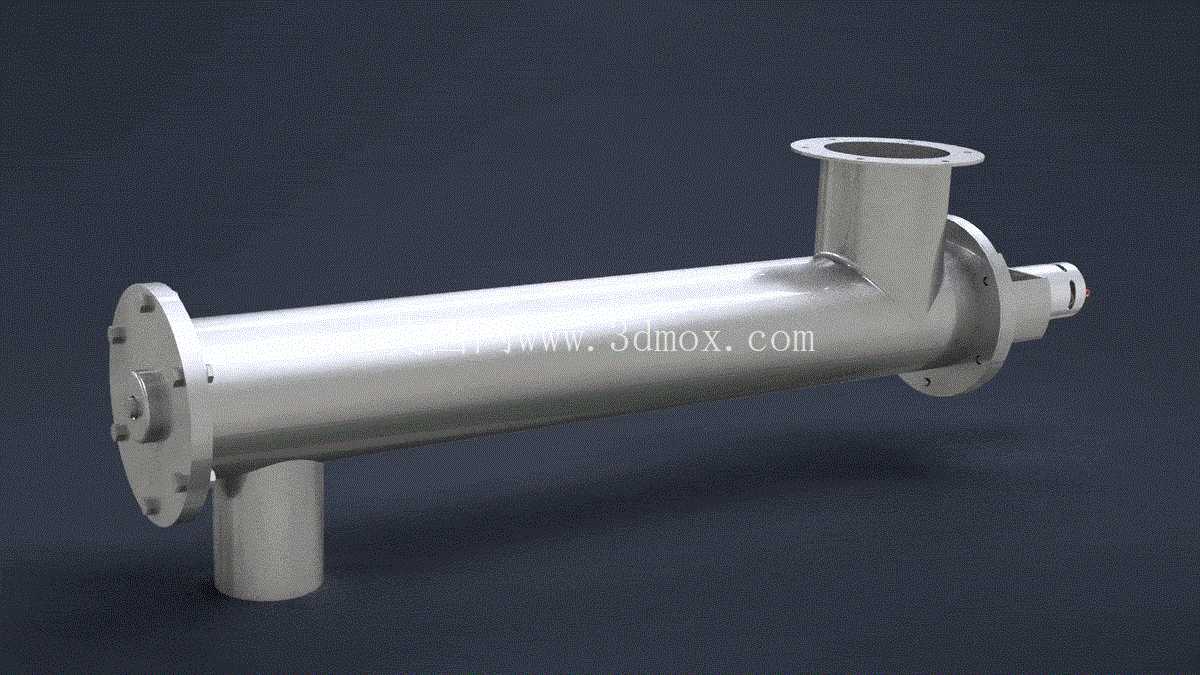

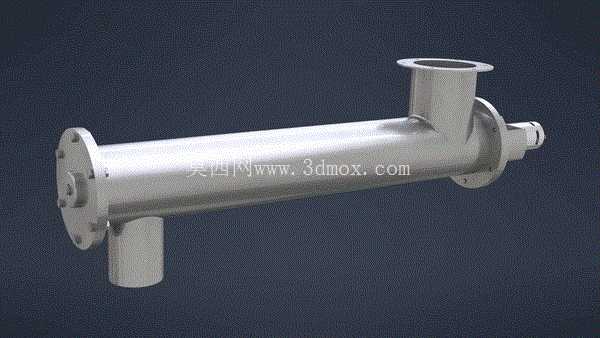

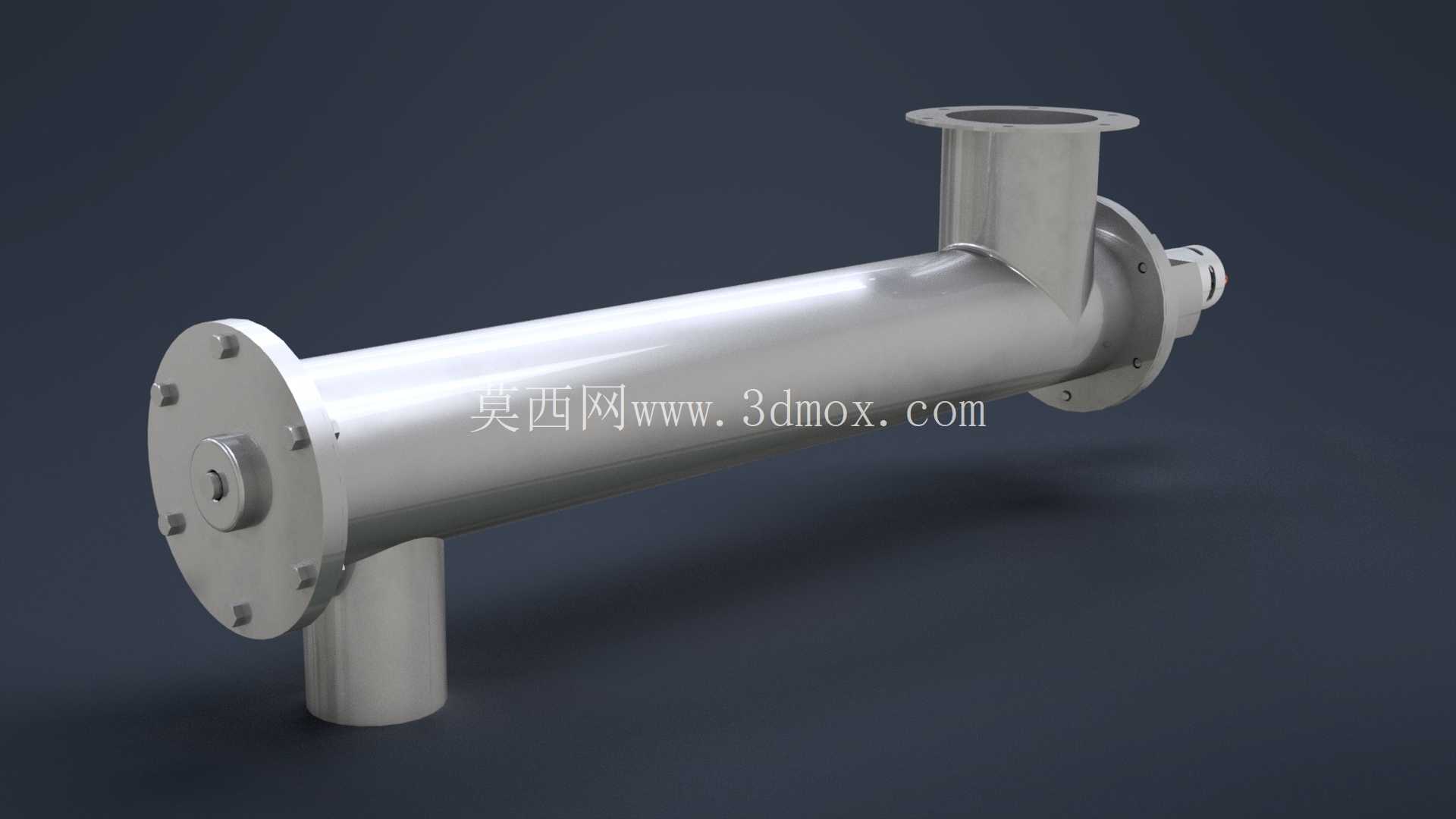

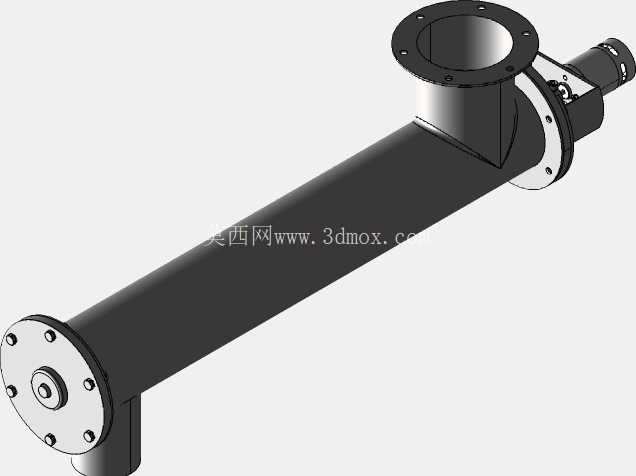

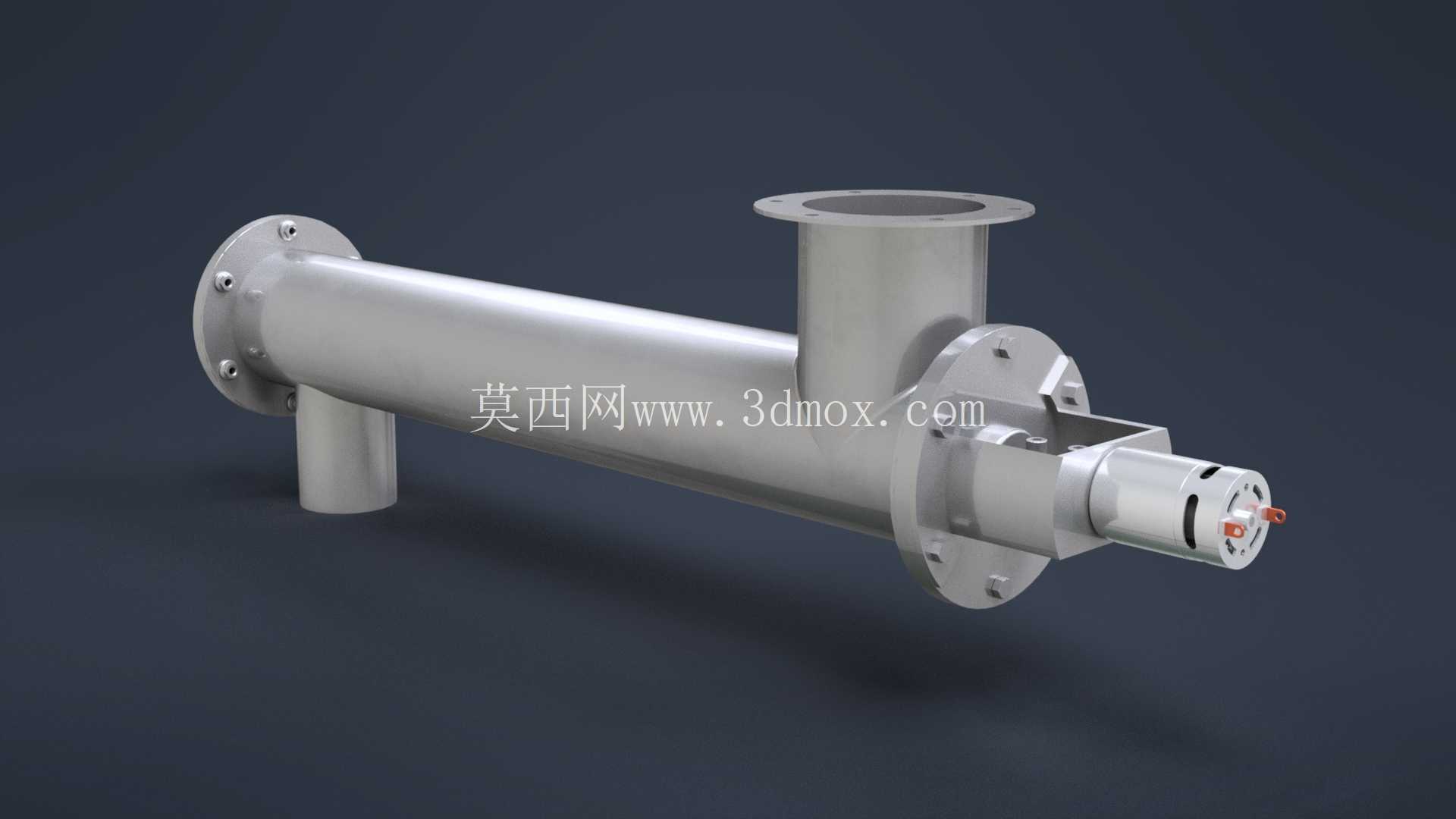

　　这款管式螺旋输送结构，核心应用场景集中在粉体、小颗粒散料的密闭式输送环节，常见于铸造车间砂料配比输送、食品加工粉料投料、化工颗粒原料转序这类对物料洒落、粉尘外溢有管控要求的工位，区别于开放式皮带输送，全封闭的管壳结构能避免输送过程中物料被外界杂质污染，同时杜绝细粉料逸散造成的车间扬尘问题，适配需要控制车间粉尘浓度的生产场景。从实际用途来看，该结构可完成水平或小倾角状态下的散料定量给料，两端的法兰接口可直接对接上游料仓出料口与下游受料设备进料口，无需额外增设转接料斗，减少物料在转接环节的残留与堵料风险；上部垂直设置的进料口可承接重力落料，下部同侧的出料口可对接下游设备的进料端，轴端的连接位可配套减速电机直接驱动，也可通过链轮、带轮结构衔接动力源，适配不同安装空间的动力布局需求。

　　功能特性上，管壳内部的螺旋叶片与管壁间隙控制在合理范围，既避免叶片刮蹭管壁造成运转卡滞，也能减少物料在管壁的残留，针对流动性一般的粉体物料，叶片采用等螺距连续结构设计，进料段螺距略大于输送段，可提升进料段的物料填充效率，避免进料口堵料；两端的端盖设置有轴承安装位与密封结构，可阻挡细粉料进入轴承腔造成轴承磨损，延长维护周期，端盖与管壳通过法兰螺栓连接，拆卸时可直接将螺旋轴整体抽出，方便清理内部残留物料、更换磨损的叶片，适配需要定期更换输送物料种类、避免物料交叉污染的生产场景。

　　设计思路上，整体采用圆筒形管壳作为主体承载结构，相比U型槽体的螺旋输送机，圆筒结构的抗扭刚度更高，同等壁厚下可承受更大的物料堆积载荷，长距离输送时不需要过密的中间支撑，减少中间支撑对物料输送的阻碍；进出料口均采用标准法兰连接结构，法兰的螺栓孔位、通径尺寸匹配常规工业管道的通用标准，可直接与现有生产管路对接，不需要现场二次改制接口；螺旋轴与端盖的密封采用填料密封结构，相比机械密封成本更低，维护时仅需更换密封填料即可，适配一般工业场景的密封需求，若输送有压力要求的物料，也可通过更换密封件形式提升密封等级。

　　外形尺寸与安装边界方面，主体管段的长径比控制在合理区间，避免长径比过大造成螺旋轴运转时挠度过大、刮蹭管壁，安装时需保证设备整体的水平度偏差在允许范围内，否则会造成螺旋叶片单侧磨损加剧、物料向一侧偏移堆积；进出料口的中心距、法兰端面到轴端的连接尺寸均预留了标准安装余量，轴端的动力连接位采用标准轴径与键槽尺寸，可直接匹配常规型号的联轴器、链轮等传动件，不需要额外加工轴头；设备整体的安装支座可根据现场布局设置在管壳下部，支座的安装孔位预留了调节余量，可适配现场安装基础的小范围尺寸偏差，安装时需注意进料口需处于上游料仓的出料溜管下方，保证物料能依靠重力顺畅落入进料口，避免进料不畅造成的输送效率下降。实际选型应用时，可根据输送物料的磨琢性调整叶片与管壳的材质，比如输送铸造砂这类磨琢性强的物料，可采用耐磨钢板制作叶片、管壳内壁增设耐磨衬板，输送食品级物料则可采用不锈钢材质制作过流部件，满足卫生要求；输送量的调整可通过改变螺旋轴的转速实现，驱动端配套变频减速电机即可实现输送量的无级调节，适配不同生产节拍下的给料需求。
