相贯线圆弧自动铣削加工专用设备

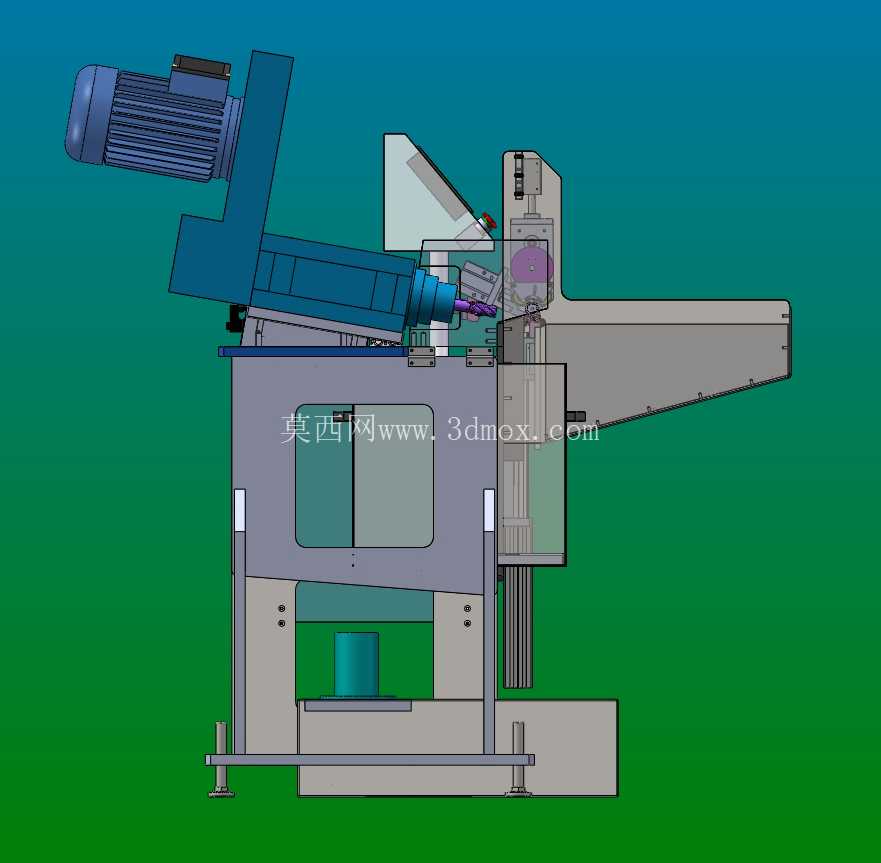

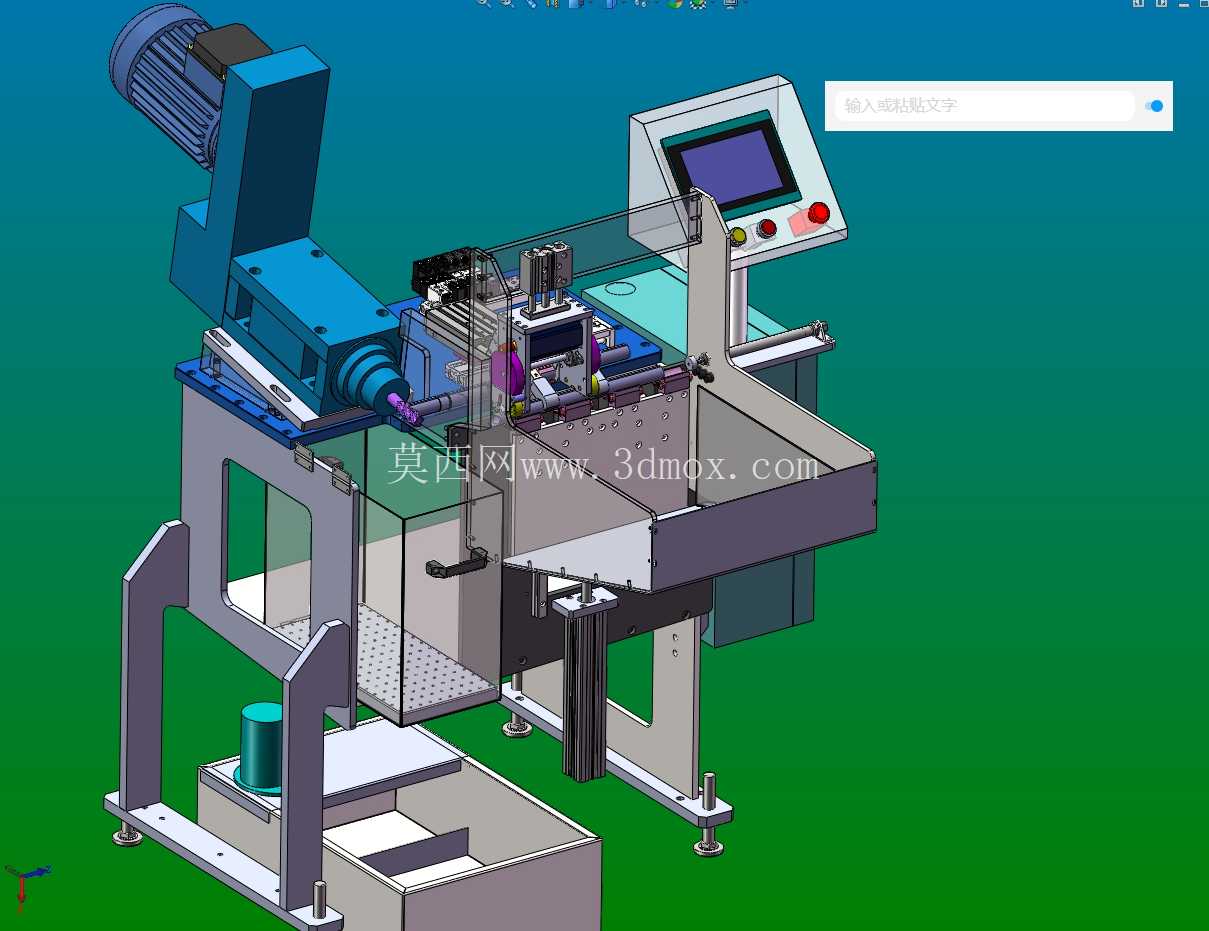

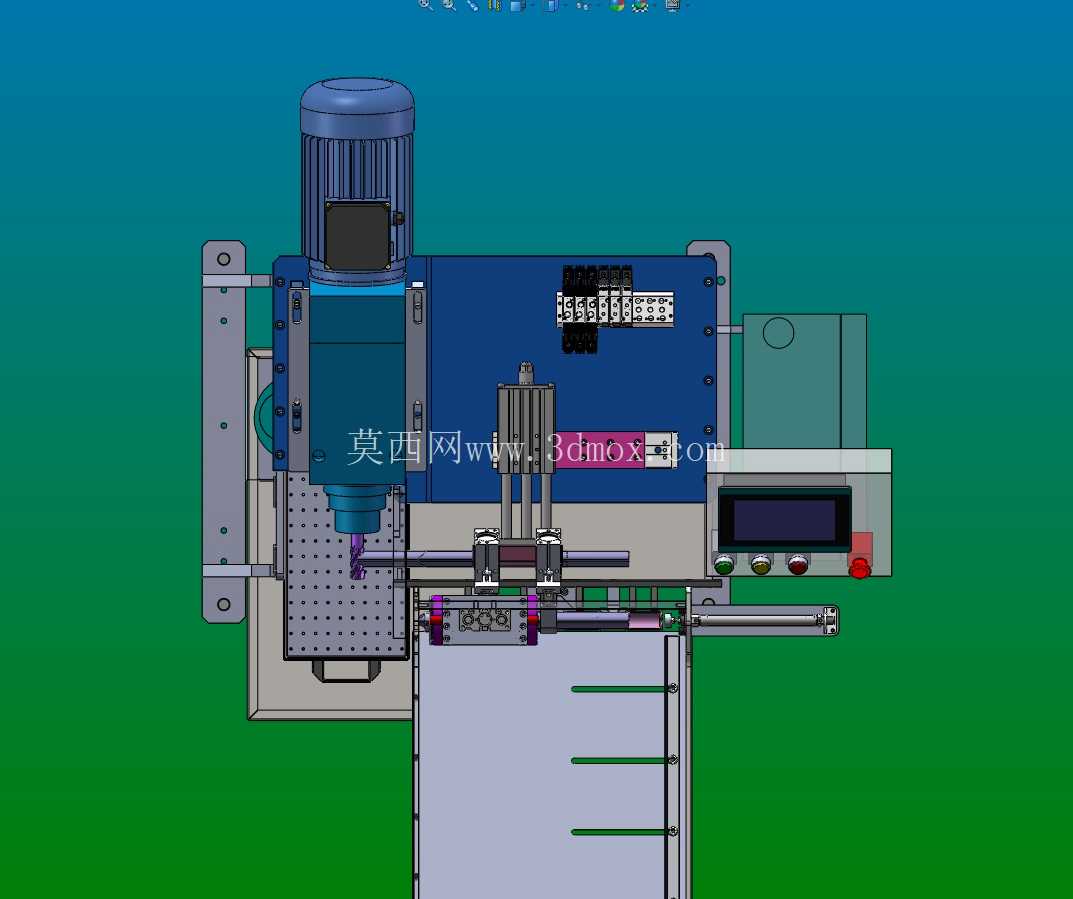

　　这款设备针对中小型金属管件、型材衔接部位的相贯线圆弧面加工需求开发，主要应用在五金管件加工、小型结构件预制、汽配小零件切削等生产场景，替代传统人工持件打磨、普通铣床逐件对位的低效作业模式，解决小规格工件相贯面加工一致性差、对位耗时久、人工进给精度波动大的实际生产痛点。从结构布局来看，设备采用立式悬臂铣削头搭配水平滑移工作台的组合形式，铣削动力单元固定在设备后侧的立式支撑立柱上，动力输出端朝向工作台作业区，主轴端可根据加工需求换装不同规格的铣刀，适配不同曲率半径的圆弧面切削作业；动力单元下方设置可沿X、Y两个水平方向滑移的工件装夹平台，平台预留多组T型槽位，可搭配快速夹钳、定制仿形治具完成不同外形工件的定位装夹，平台的进给动作通过伺服驱动配合线性导轨实现，进给速度、行程区间可根据加工工艺参数灵活调整。

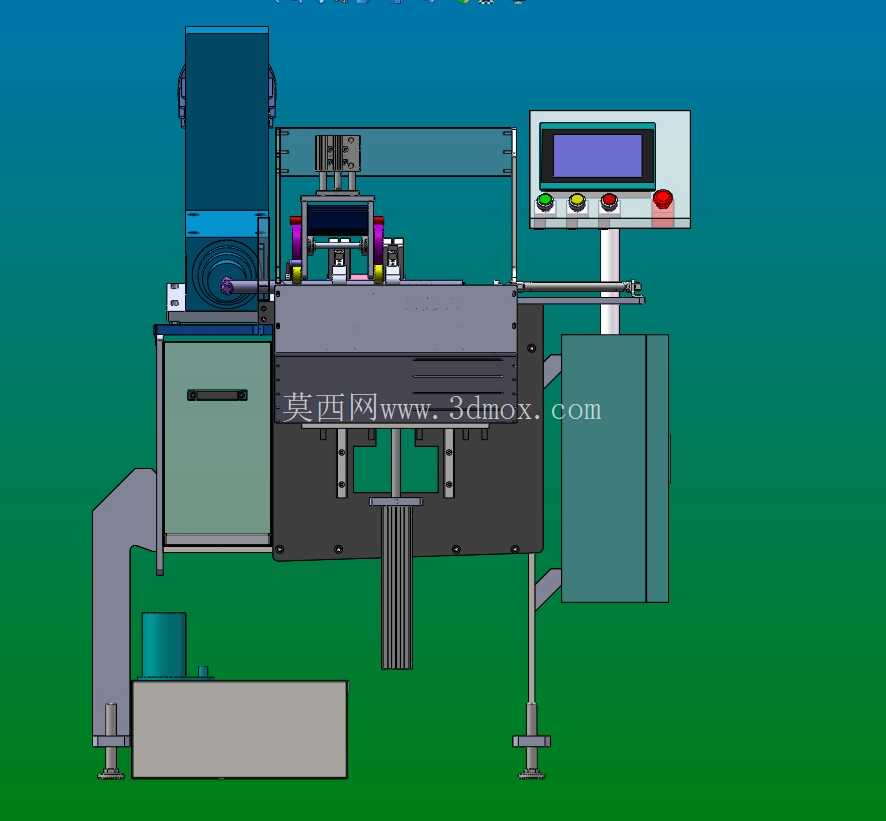

　　设备的操作控制单元布置在作业区右侧的立式悬臂支架上，集成触控显示屏与实体操作按钮，可直接在屏端设置进给速率、主轴转速、加工行程点位等参数，急停按钮、启动复位按钮采用实体按键布置在操作盒前端，方便作业人员在突发状况下快速触发停机，符合机械加工设备的安全操作规范。设备的机架主体采用方管焊接框架搭配钣金护罩结构，底部设置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，避免长期运行过程中因机身倾斜导致的加工精度偏移；铣削作业区外围设置透明亚克力防护挡板，既可以阻挡切削过程中飞溅的金属切屑、切削液，又不会遮挡作业人员观察加工状态的视线，防护挡板采用快拆式固定结构，日常清理切屑、更换刀具时可快速拆卸。

　　从安装边界来看，设备整体占地尺寸控制在中小型加工设备范畴，无需做特殊地基处理，普通车间硬化地面即可放置安装，整机供电采用常规工业三相电接入，气源接口预留标准快插接头，可适配车间现有集中供气系统，无需额外配置独立气源站。设计过程中重点考虑了小批量多规格工件的加工适配性，铣削头的高度位置可通过手动调节机构完成升降锁定，配合工作台的两轴滑移行程，可覆盖一定尺寸范围内的工件圆弧铣削需求，无需针对单一工件做大规模的结构改型；切屑收集区域设置在工作台下方的倾斜导屑板，加工产生的切屑可顺着导屑板滑入设备前端的集屑抽屉，日常清理时只需抽出集屑抽屉即可完成切屑清运，减少设备维护的工作量。

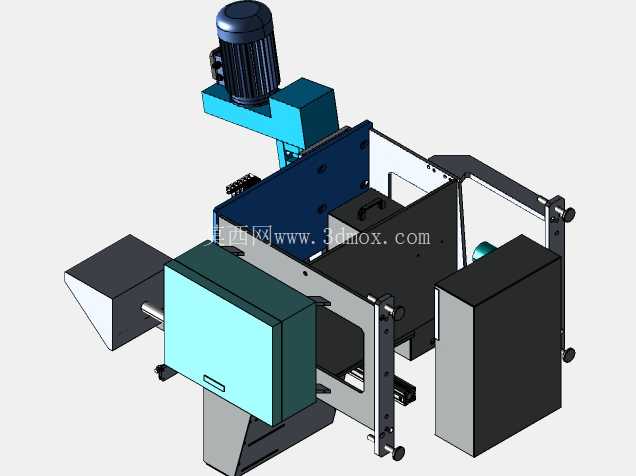

　　设备的传动部位全部设置内藏式防护结构，导轨、丝杆副均配备防尘刮屑板，避免金属切屑落入传动副导致的部件磨损，延长核心传动部件的使用寿命；电气控制元件全部集成在设备后侧的密封电气柜内，电气柜设置散热通风口与防尘滤网，避免车间内的金属粉尘进入柜内导致电气元件接触不良。在实际加工流程中，作业人员只需将待加工工件放置在装夹平台上完成定位锁紧，调用预设的加工程序即可启动设备自动完成进给铣削作业，单工件加工周期相比普通立式铣床人工对位加工可缩短近四成，同时加工面的表面粗糙度、圆弧轮廓度一致性远高于人工操作的加工效果，可有效降低后续打磨工序的工作量。
