倾斜式网带物料输送提升设备结构

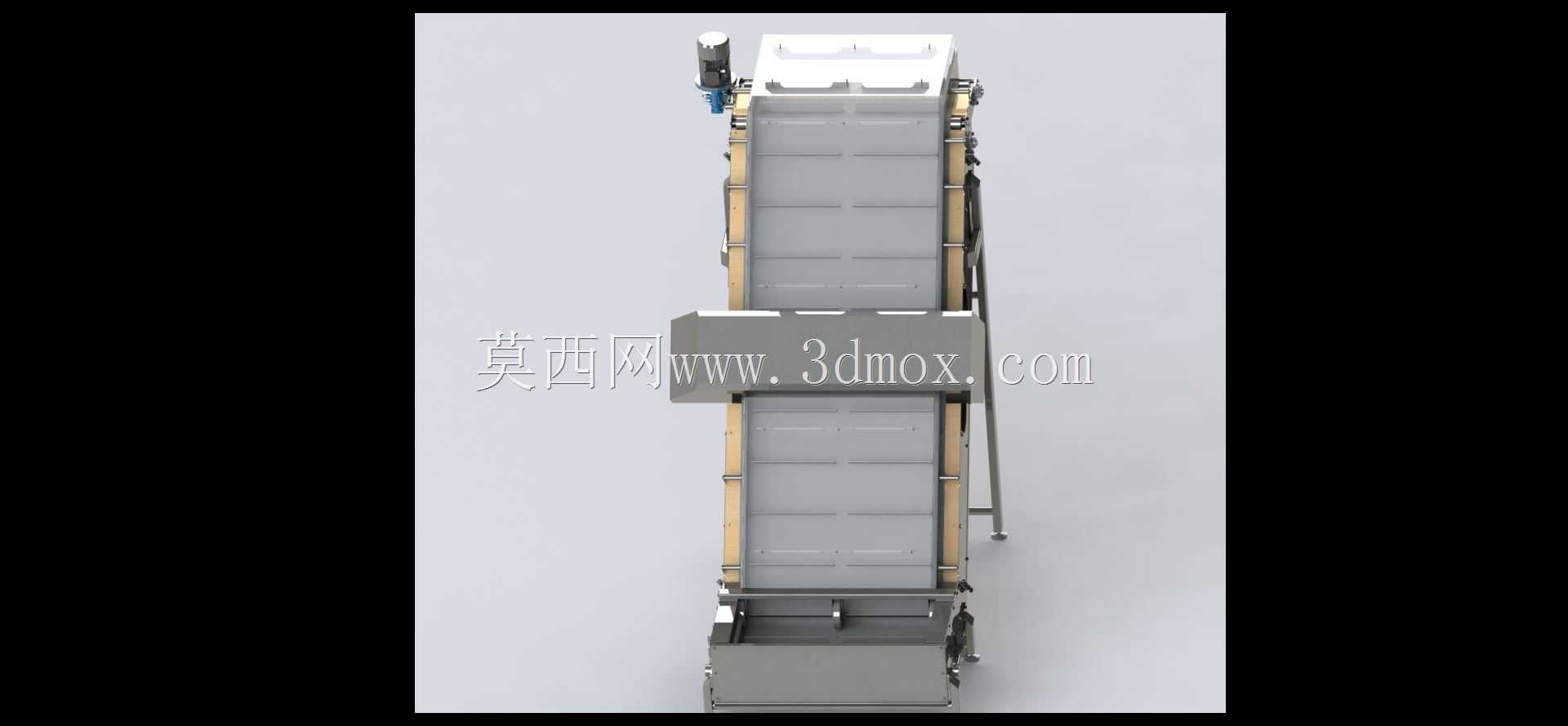

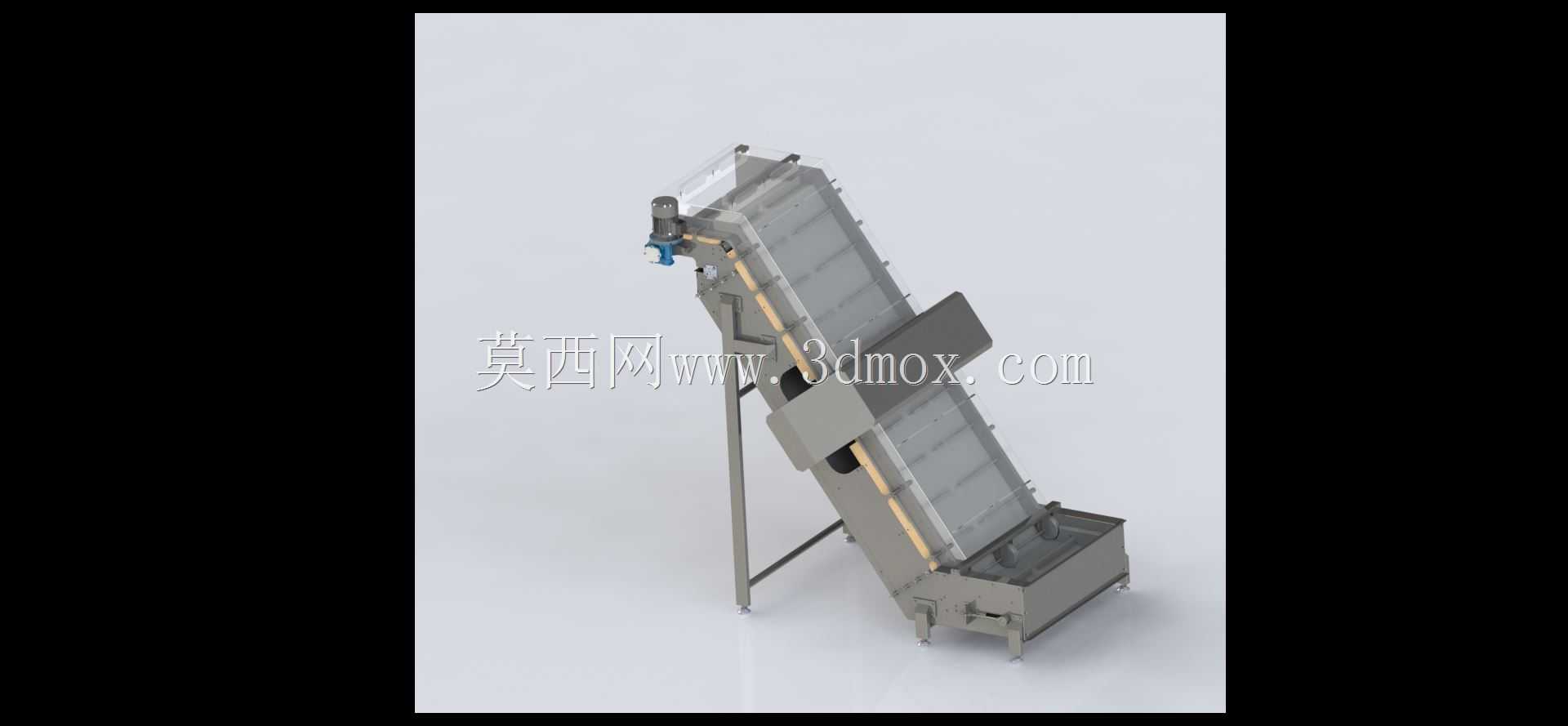

　　在食品加工、农副产品预处理、小型五金件分拣、散装颗粒物料上料的产线布局里，这类倾斜布置的输送设备往往承担着衔接不同工位高差、完成物料连续提升转运的核心作用，不同于水平布置的平皮带输送机，它的倾斜角度、进料端落料区结构、出料端导料设计都需要匹配现场的工位高差、物料特性来做针对性调整，很多初次做产线布局的工程师容易忽略进料段的缓冲设计，直接让物料从高位落料点砸到输送网带上，短时间运行就会出现网带变形、支杆弯折的问题，这个模型里进料端做了下沉式的接料槽结构，槽体边缘做了圆弧过渡，既可以承接上游设备落下的散状物料，避免物料撒漏到设备外侧，也能通过槽体的缓坡让物料平稳滑落到网带表面，减少对输送面的直接冲击。

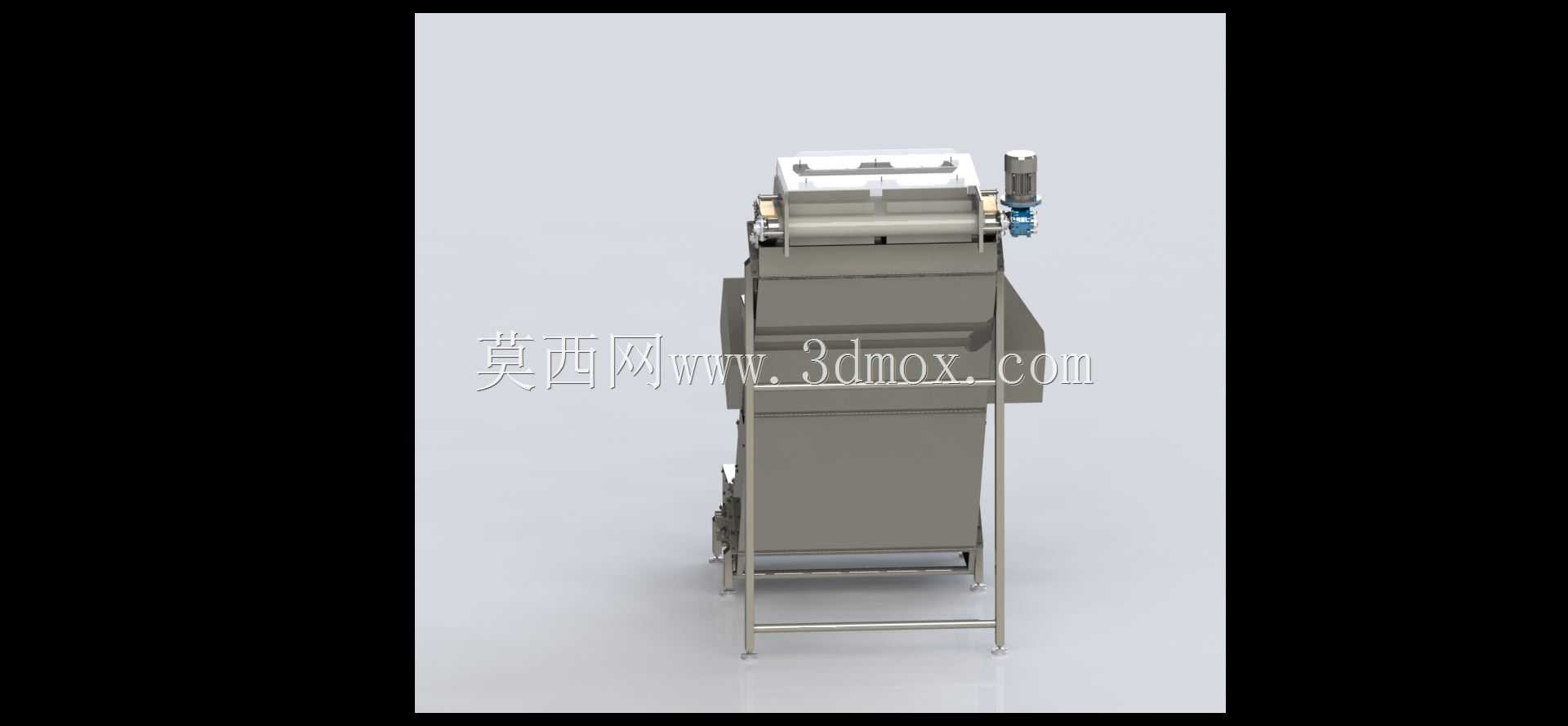

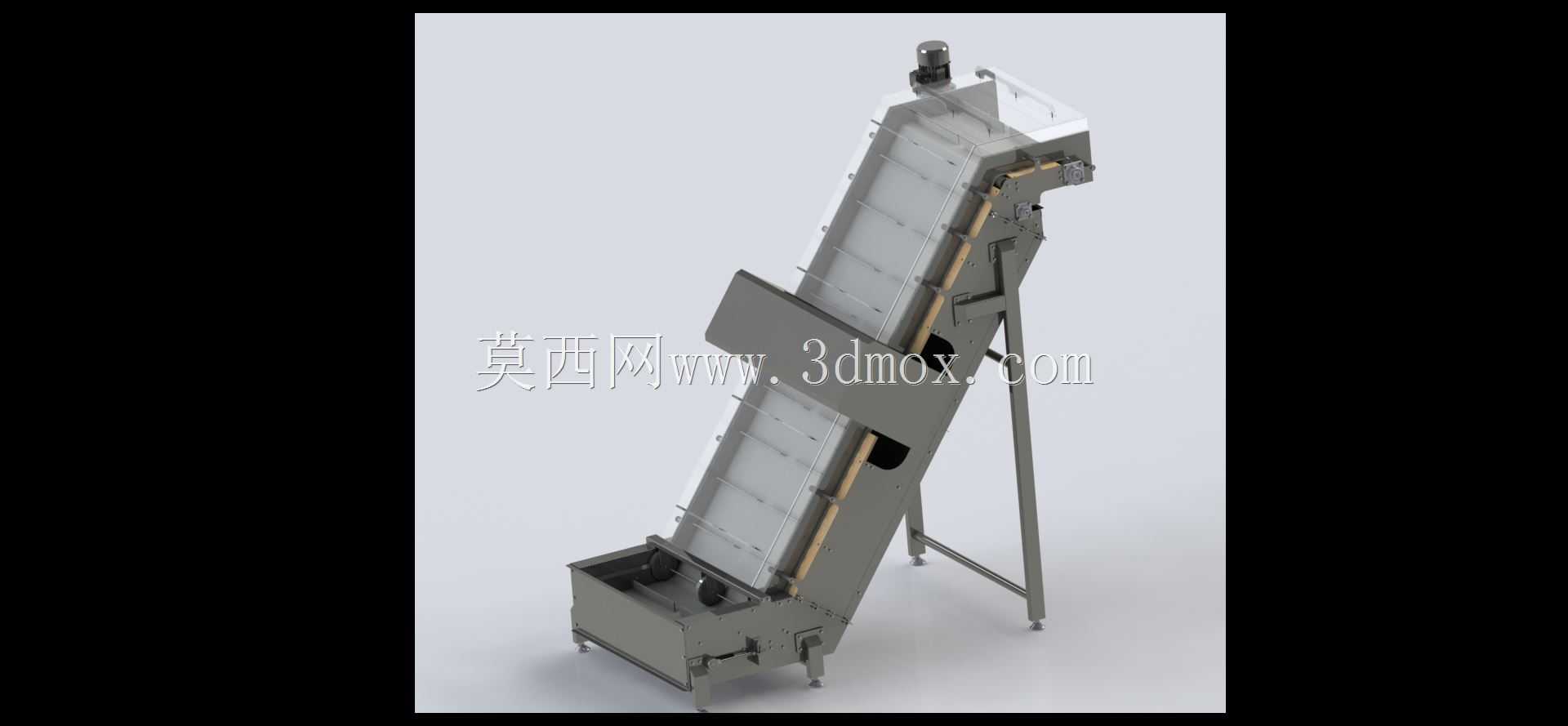

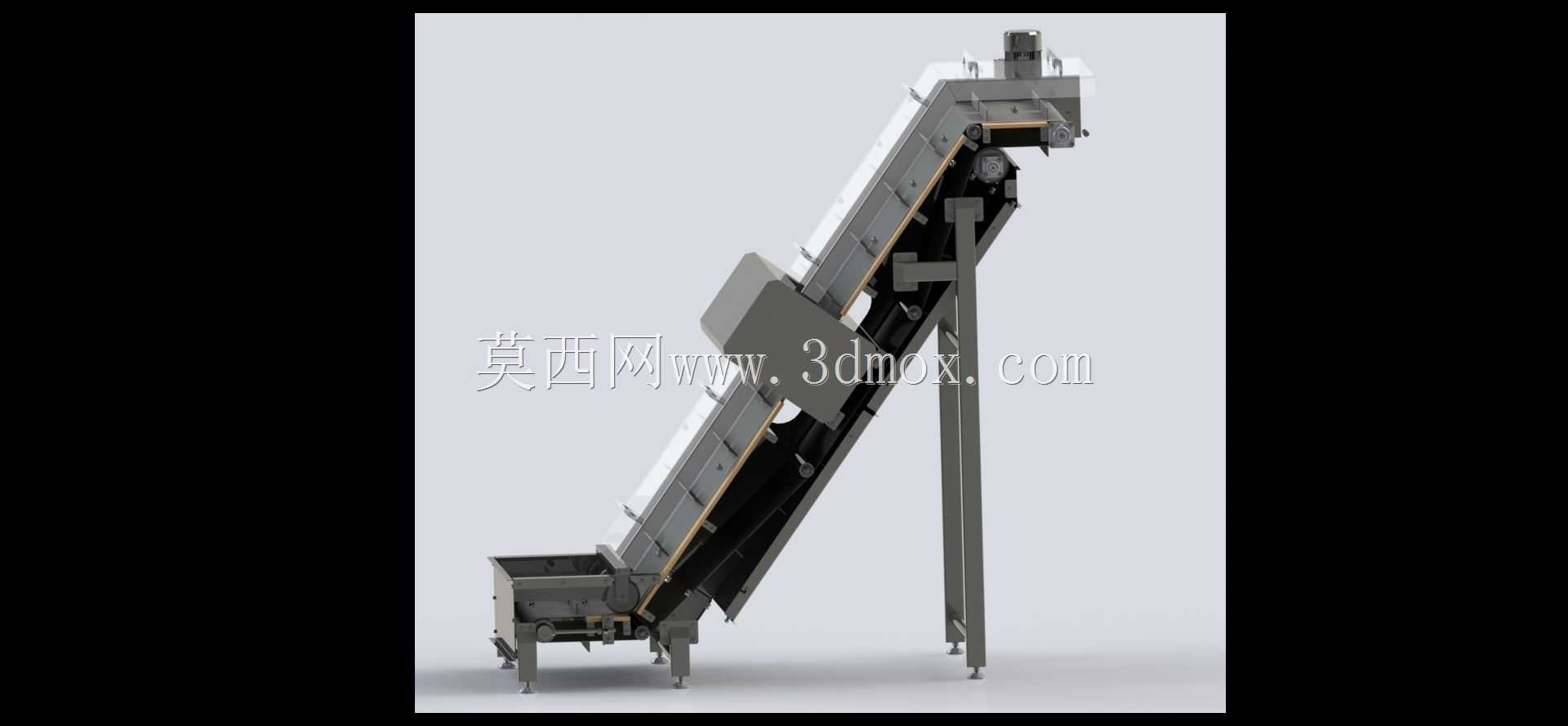

　　从结构设计逻辑来看，这款设备采用了一体式焊接机架作为承载主体，机架的支腿部分做了可调节的地脚结构，安装时可以根据现场地面的平整度微调支腿高度，保证整机的水平度，避免网带运行时出现跑偏的问题；倾斜段的两侧设置了透明的防护挡板，既可以观察物料在输送过程中的运行状态，及时卡料、堆积的异常，也能防止倾斜输送时物料从侧边滚落，挡板和机架之间采用快拆式的卡扣连接，日常清理维护时不需要拆卸大量螺栓就可以取下挡板，清理网带缝隙里残留的物料。驱动单元布置在设备的上端出料侧，这种布置方式可以让网带的承载段处于拉紧状态，避免倾斜输送时网带因为物料重力出现打滑、下垂的问题，驱动端配套了减速组件，输出转速匹配常用的散料输送线速度，不会因为速度过快导致物料在倾斜面上滚落，也不会因为速度过慢影响整线的输送效率。

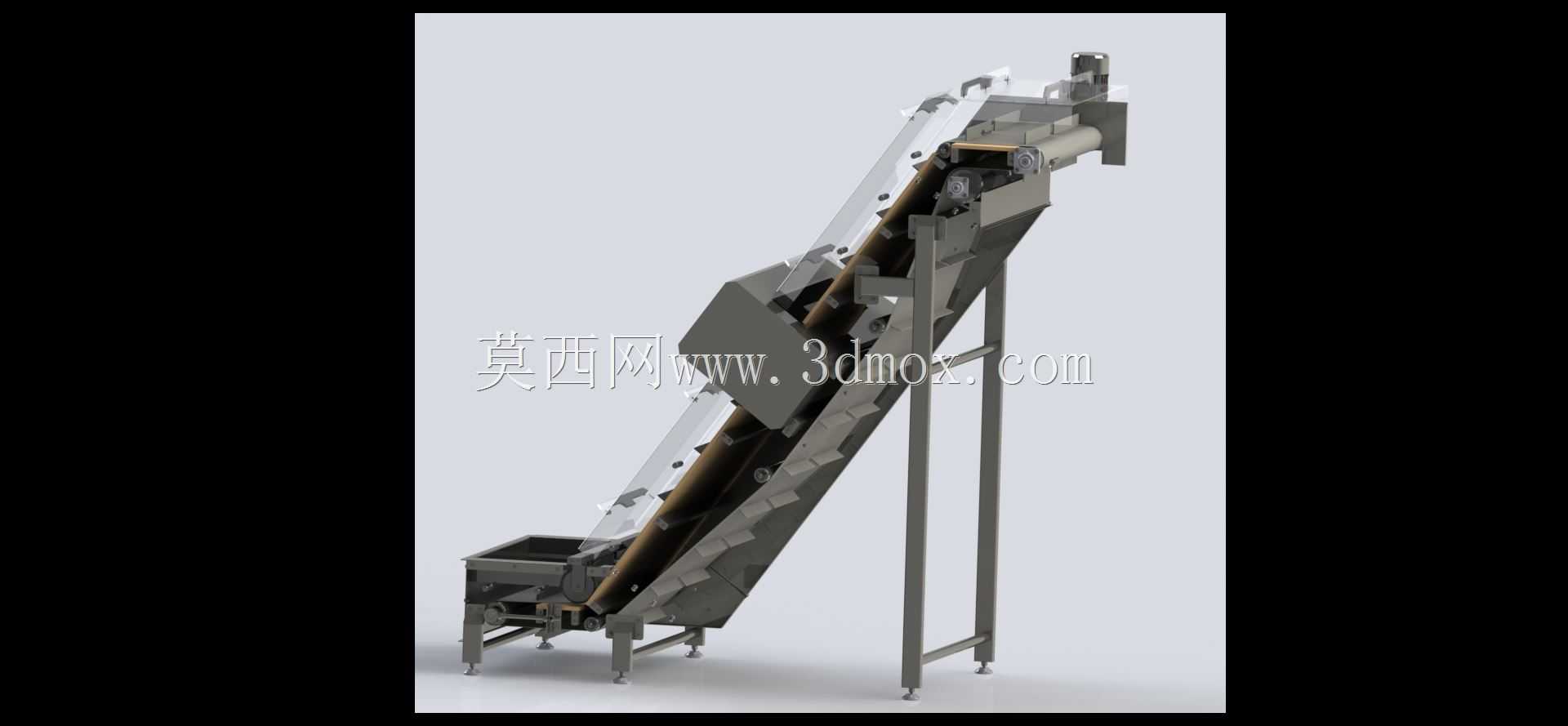

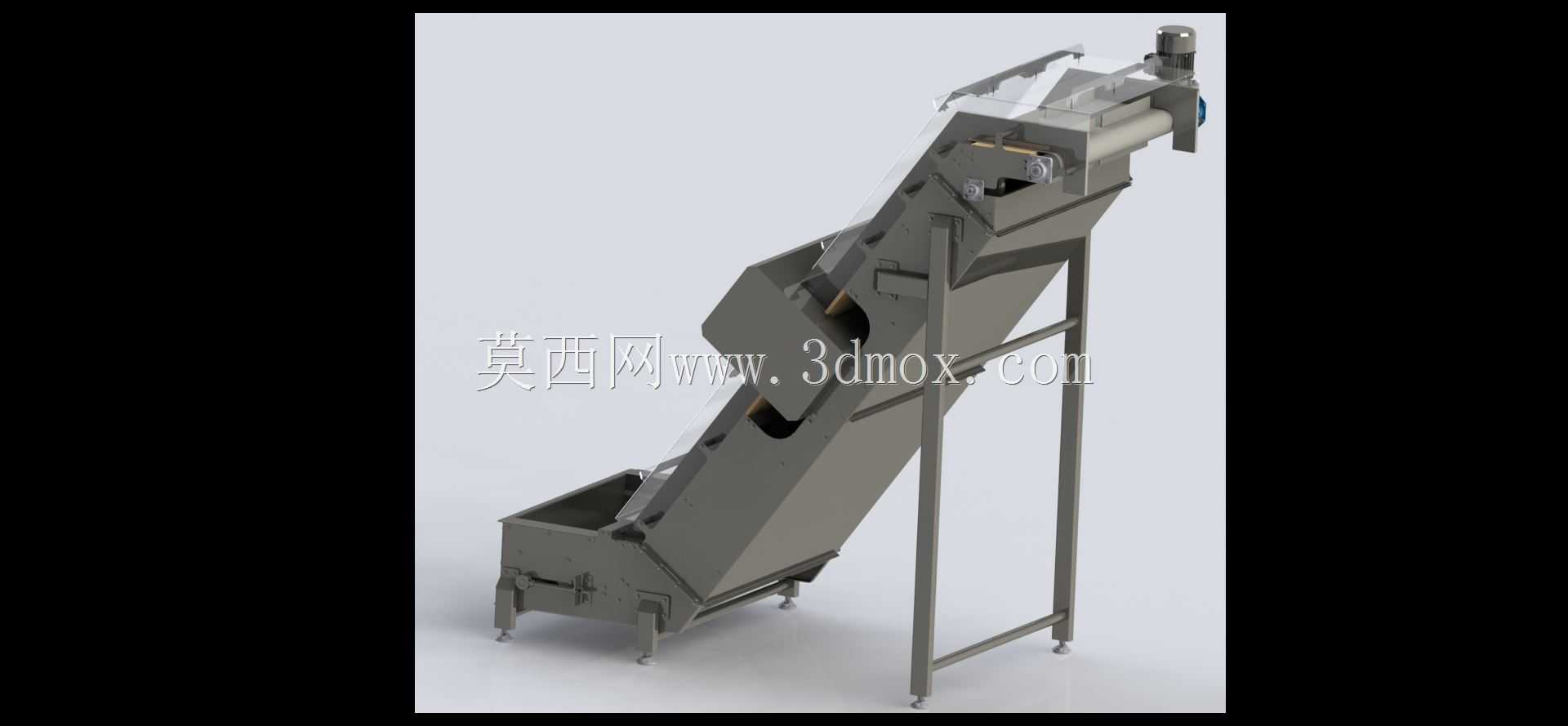

　　设备的网带采用了带横向挡条的结构，挡条的高度根据倾斜角度做了匹配，当设备倾斜角度在45度到60度之间时，横向挡条可以托住散状物料，避免物料因为自重沿斜面下滑，挡条和网带之间采用铆接固定，没有突出的尖锐边角，不会在输送过程中刮伤物料或者勾挂包装材料；回程段的网带下方设置了多组托辊，托辊的间距根据网带的承重做了调整，避免网带在回程段因为自重出现过度下垂，导致运行时出现跳动、异响的问题。出料端设置了倾斜的导料溜槽，溜槽的出口角度可以根据下游接料设备的进料口位置做小范围调整，保证物料可以平稳落入下游设备，不会出现飞料、撒漏的情况。

　　从安装边界来看，这款设备的水平投影长度、垂直提升高度可以根据现场的工位布局做参数化调整，模型里的机架采用了分段式的拼接结构，当需要调整提升高度时，只需要更换倾斜段的机架型材长度、对应调整网带的总长就可以完成改型，不需要重新设计整套机架结构，大幅缩短了改型设计的周期；设备的侧边预留了驱动电机的接线口、维护操作的空间，安装时需要在设备两侧预留至少300mm的操作空间，方便日常检查网带张紧度、清理残留物料、更换易损配件；进料端的接料槽可以根据上游设备的出料形式调整接口尺寸，不管是和振动筛的出料口对接，还是和人工上料台对接，都可以通过加装转接法兰完成匹配，不需要对主体结构做大幅修改。

　　在实际选型应用时，需要根据输送物料的单重、堆积密度调整网带的丝径、支杆间距，比如输送颗粒较小的粮食类物料时，要选用网孔更小的网带，避免物料从网孔缝隙漏下；输送有一定温度的烘干后物料时，要选用耐高温的网带材质，同时在机架的回程段增加散热托辊，避免高温传递到机架上导致轴承润滑脂失效；输送有一定粘性的物料时，可以在网带下方加装拍打或者吹扫结构，及时清理粘在网带上的残留物料，避免残留物料堆积在回程段影响网带的正常运行。这款模型的结构细节覆盖了倾斜输送机设计里的常见要点，从接料缓冲、网带防跑偏、侧边防护到出料导料都做了对应的结构呈现，对于做散料输送线设计、设备改型的结构工程师来说，可以直接参考其结构布置逻辑，根据实际项目的参数调整对应尺寸，减少重复设计的工作量，也能规避很多新手设计时容易忽略的细节问题，比如进料端的撒漏、倾斜段的物料下滑、网带回程下垂等常见故障点，在设计阶段就通过结构优化提前规避，提升设备运行的稳定性，减少后期现场调试的整改工作量。
