集成储油箱一体式手动液压泵结构设计

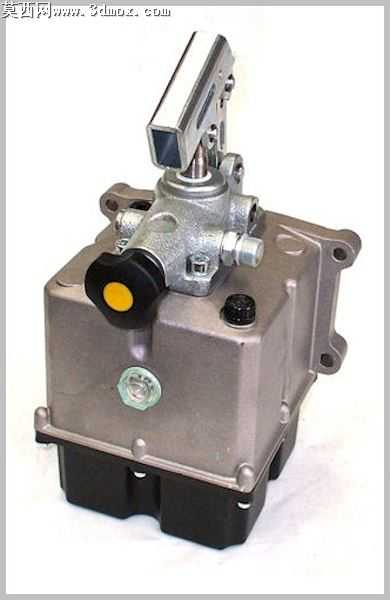

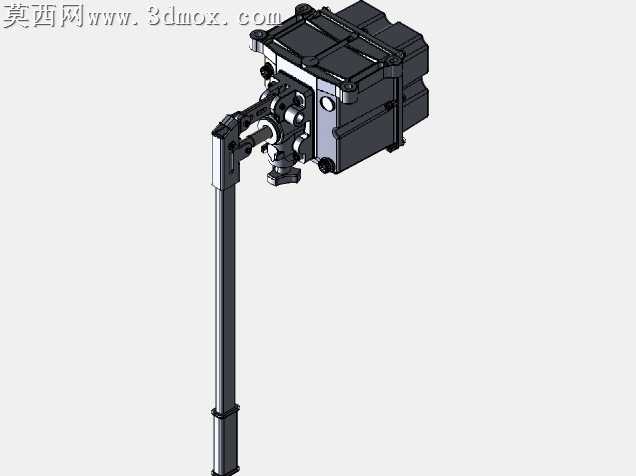

本作品为集成储油箱的手动液压泵三维建模设计，建模过程中严格遵循液压元件的实际生产尺寸比例，对整体结构进行1:1还原设计。建模阶段首先完成下部储油箱体的结构搭建，箱体采用压铸铝合金的材质设定，表面做哑光金属质感处理，还原真实铸件的细微颗粒质感与边角过渡特征，箱体底部设置黑色耐油橡胶密封底座，建模时精准还原底座的卡扣安装结构与密封唇边形态，保证箱体储油腔的密封结构合理性。上部泵体操控部分，分别对压动手柄、换向旋钮、油路接口、注油口堵头、液位观察窗等部件进行独立建模：压动手柄采用金属骨架外包防滑工程塑料的结构，手柄端部的黄色操作标识做分色材质处理，还原塑料按键的半哑光质感；换向旋钮表面做防滑滚花结构建模，旋钮与泵体的配合间隙控制在合理装配公差范围内，还原真实零件的装配关系；油路接口部分还原外螺纹连接结构与接头密封面形态，注油口堵头做防滑纹理设计，液位观察窗采用透明PC材质，设置轻微的折射与反射材质参数，模拟透明视窗的真实视觉效果。模型整体装配逻辑清晰，各部件的连接位置、安装孔位、固定凸台均按照实际手动液压泵的结构设计，安装法兰上的固定通孔做沉头结构处理，还原实际安装场景的结构特征。材质分配阶段针对不同部件做差异化参数调整：金属铸件部分设置轻微的磨损痕迹与氧化质感，避免过于光滑的失真效果；橡胶密封件设置哑光漫反射参数，还原橡胶的低反光特性；操作塑料件设置细微的表面颗粒质感，区分不同材质的视觉差异。设计过程中充分考虑手动液压泵的工作原理，对内部油路的外部对应接口位置做精准定位，保证外部结构与内部功能逻辑的一致性，整体模型结构完整，细节丰富，可用于液压系统原理展示、产品结构演示、装配教学等多种场景，各部件可独立拆分，方便进行爆炸视图制作与结构拆解分析。
