多级离心泵内部结构剖视三维设计

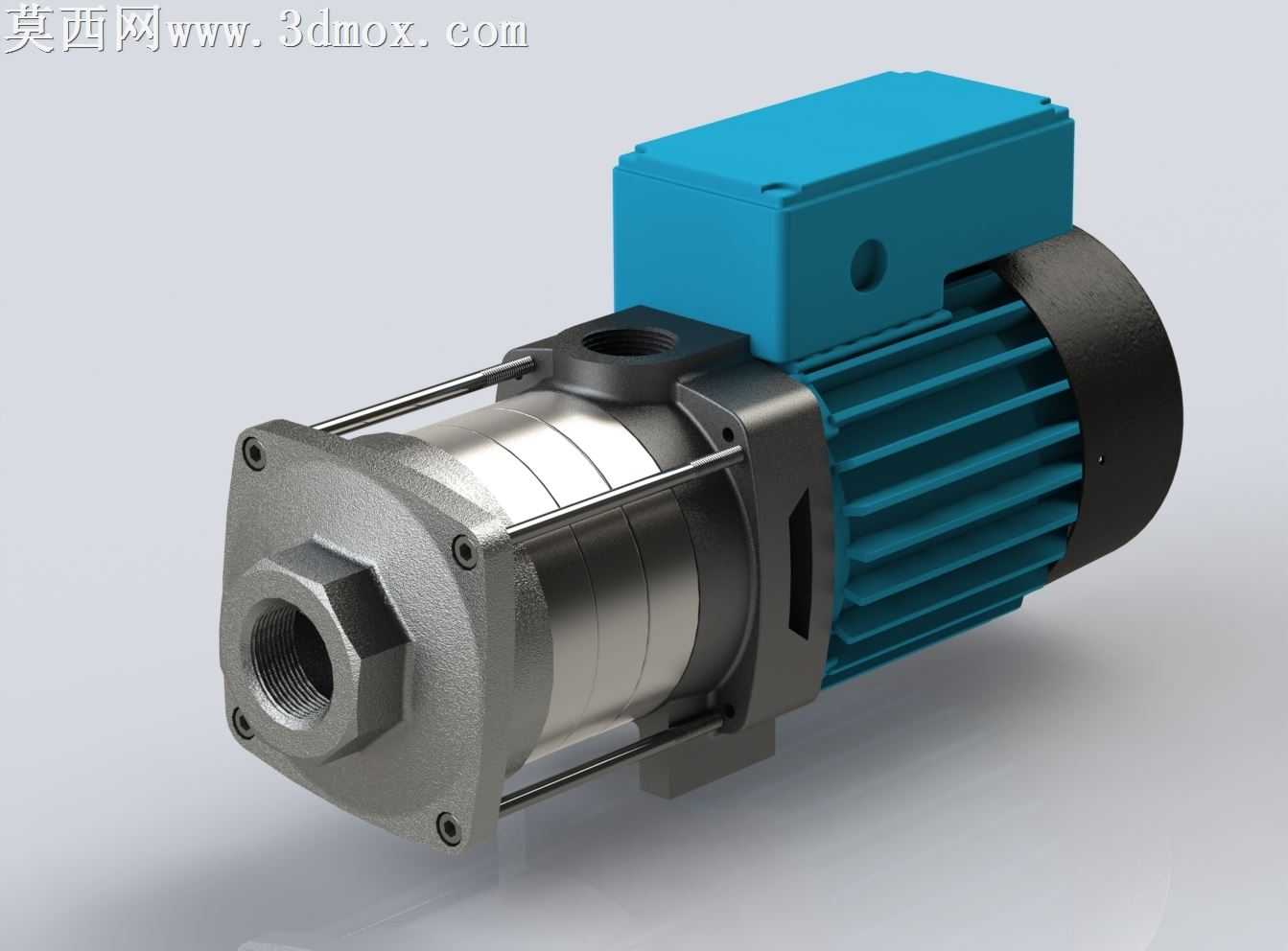

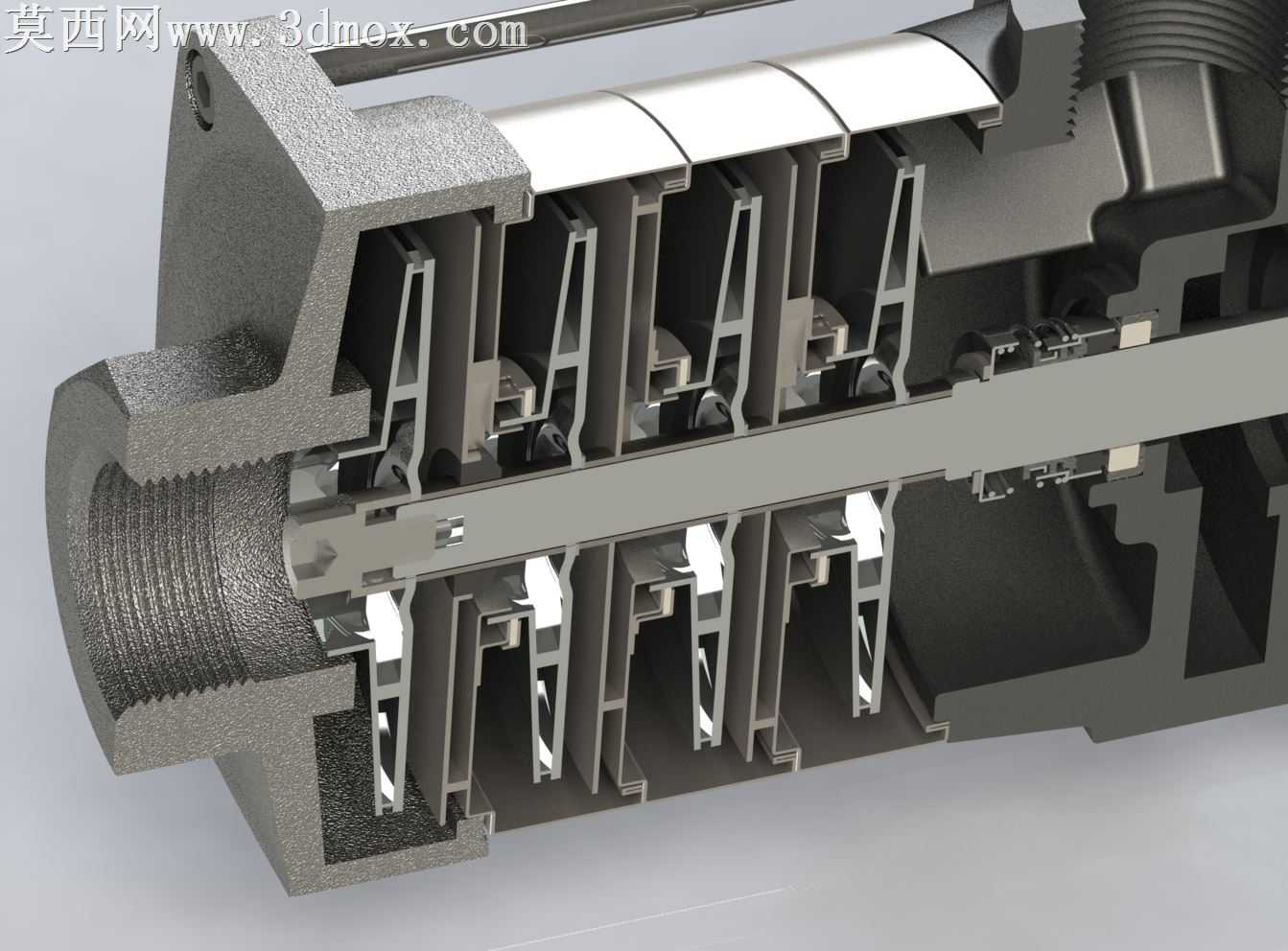

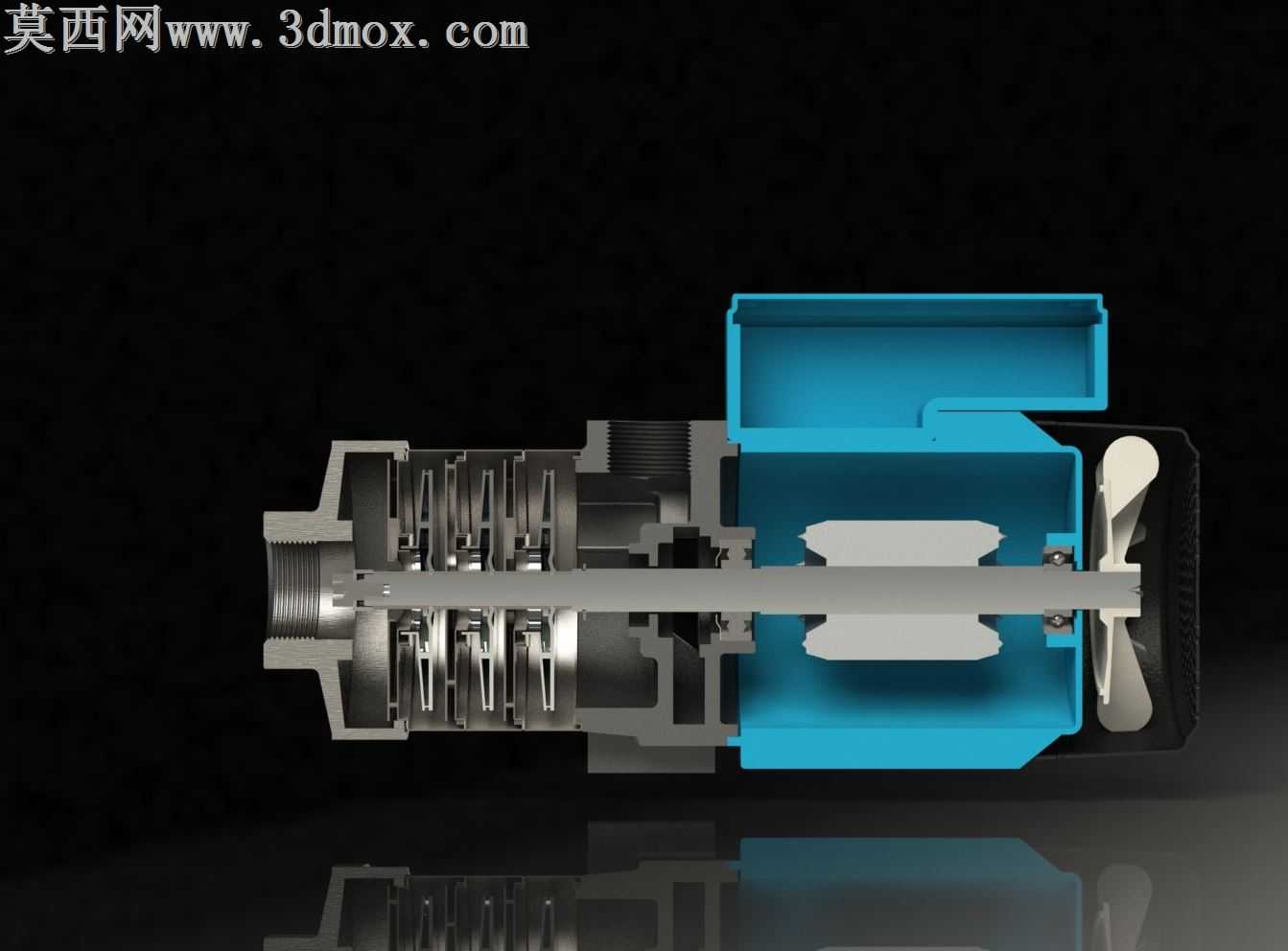

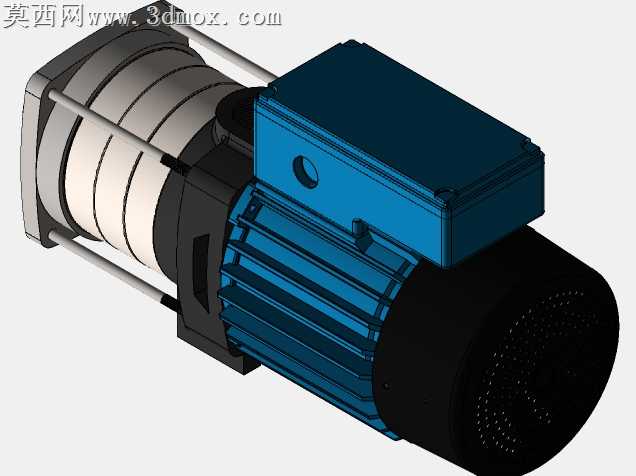

本作品为多级离心泵的全结构剖视三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与流体机械结构逻辑，完整还原了多级离心泵从动力输入端到流体输出端的全部零部件装配关系。建模阶段首先搭建整体装配基准轴系，以泵轴为核心定位基准，依次完成各级叶轮、导叶、泵壳段、密封组件、轴承组件的参数化建模，所有零部件尺寸均参考行业通用多级泵设计标准设定，叶轮的叶片曲面采用样条曲线拟合流体力学最优流道形态，导叶的导流结构做了平滑过渡处理，避免流体在级间传输时产生不必要的压损。材质渲染阶段针对不同零部件做了差异化材质赋予：泵体外壳采用铸铁材质，添加了铸造表面的细微颗粒质感与哑光金属粗糙度，还原铸件真实的外观特性；叶轮与泵轴采用不锈钢材质，调整金属反射率与高光参数，体现机加工金属件的光洁质感；机械密封的动静环分别赋予陶瓷与硬质合金材质，密封橡胶件添加软质橡胶的哑光漫反射属性，轴承的滚动体与保持架做了对应金属与冲压件的材质区分，让整体剖视结构的不同部件辨识度极高。结构设计上完整呈现了多级泵的级间串联增压逻辑，清晰展示了每一级叶轮与导叶的配合关系，机械密封的安装位置、轴承的支撑定位、泵体进出口的螺纹连接结构都做了1:1还原，剖视视角特意选择了沿泵轴中心的纵向全剖角度，能够让观看者直观看到流体从进水段进入后，依次经过每一级叶轮增压、导叶导流，最终从出水段输出的完整流道走向，同时清晰展示了电机与泵体的连接定位方式，以及内部所有易损件的装配位置。设计思路上以结构展示与教学参考为核心目标，没有做多余的外观装饰，所有建模细节都服务于结构原理呈现，零部件之间的装配间隙、配合公差都按照实际生产装配要求做了预留，既可以作为流体机械教学的演示模型，也可以作为多级泵设计研发的结构参考模板，帮助设计人员快速梳理多级泵的内部结构逻辑，校验级间结构的配合合理性。
