森林作业用绞车牵引恢复装置结构设计

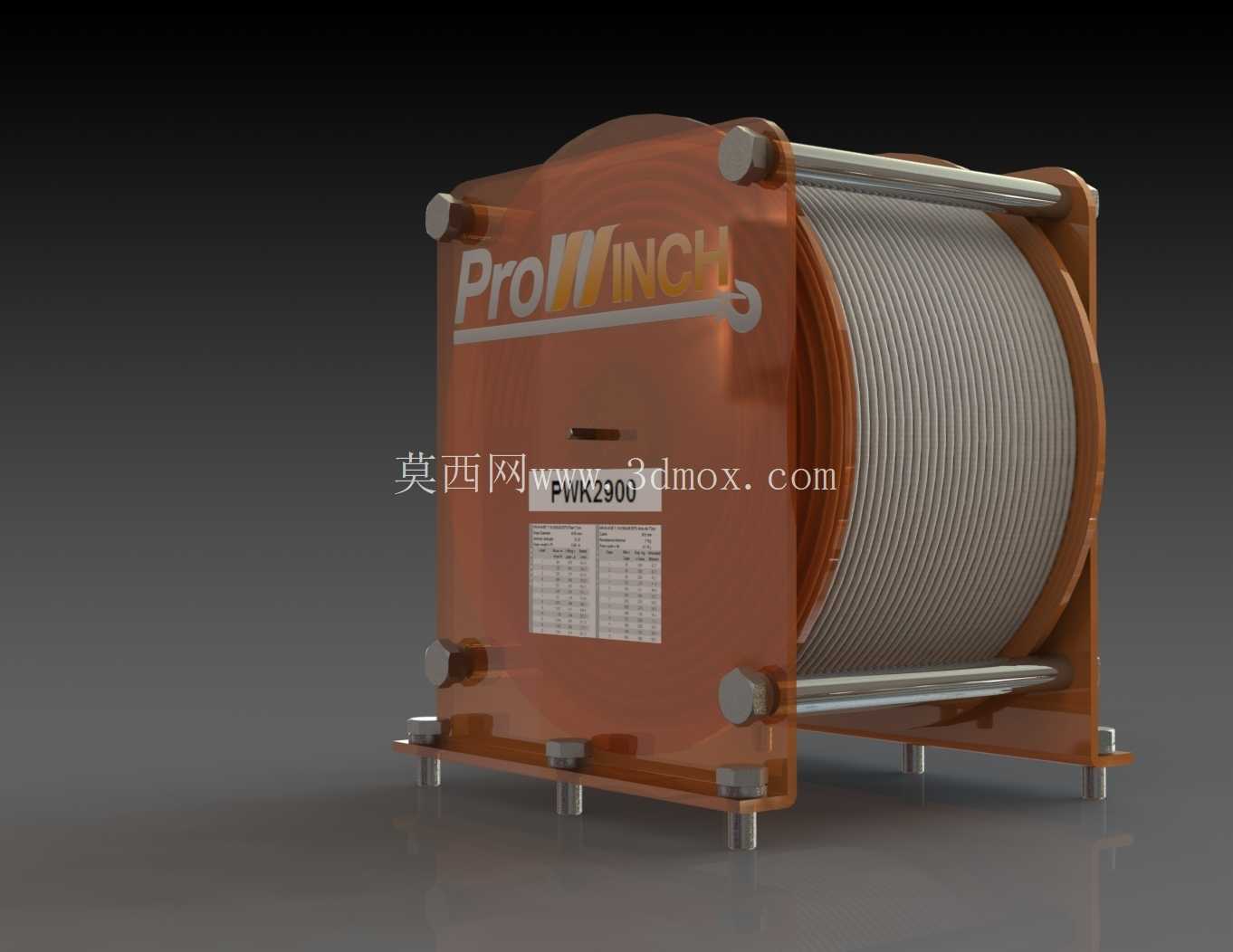

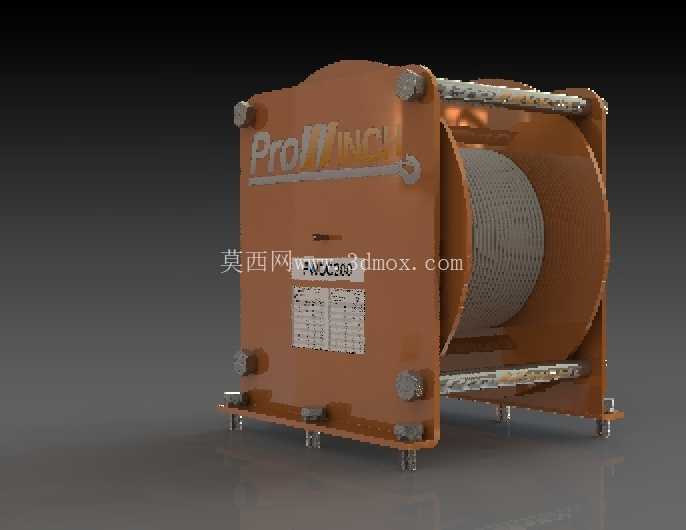

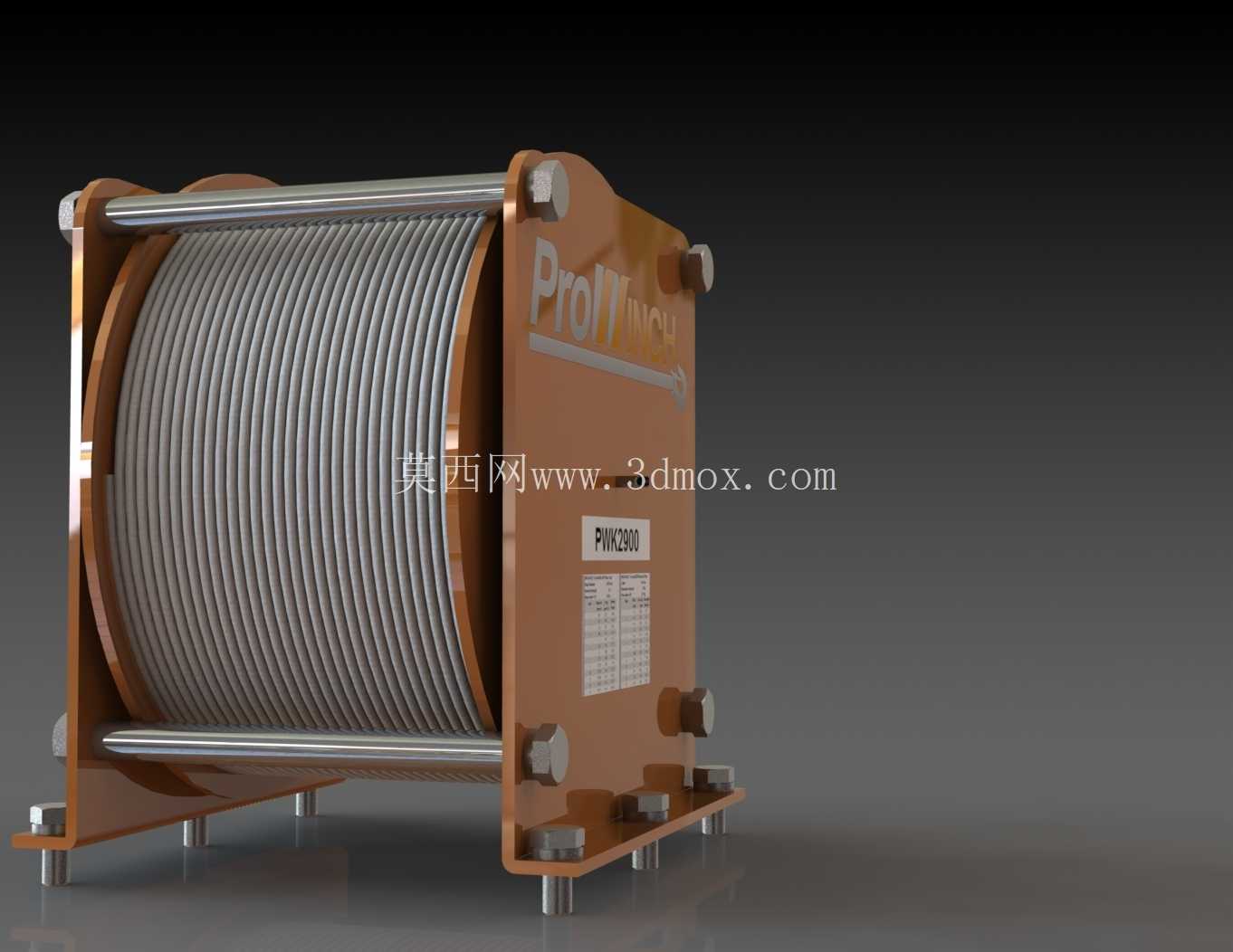

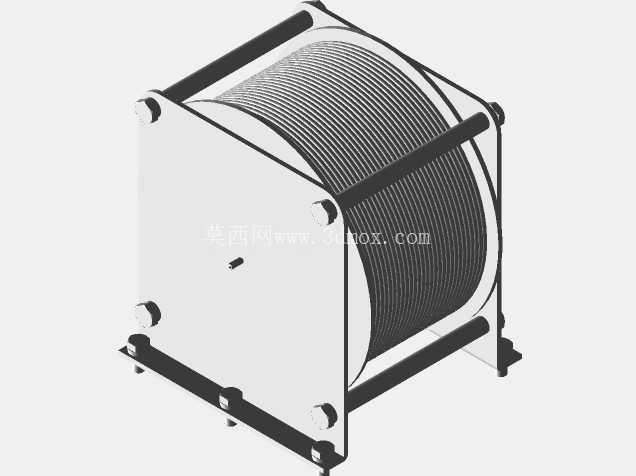

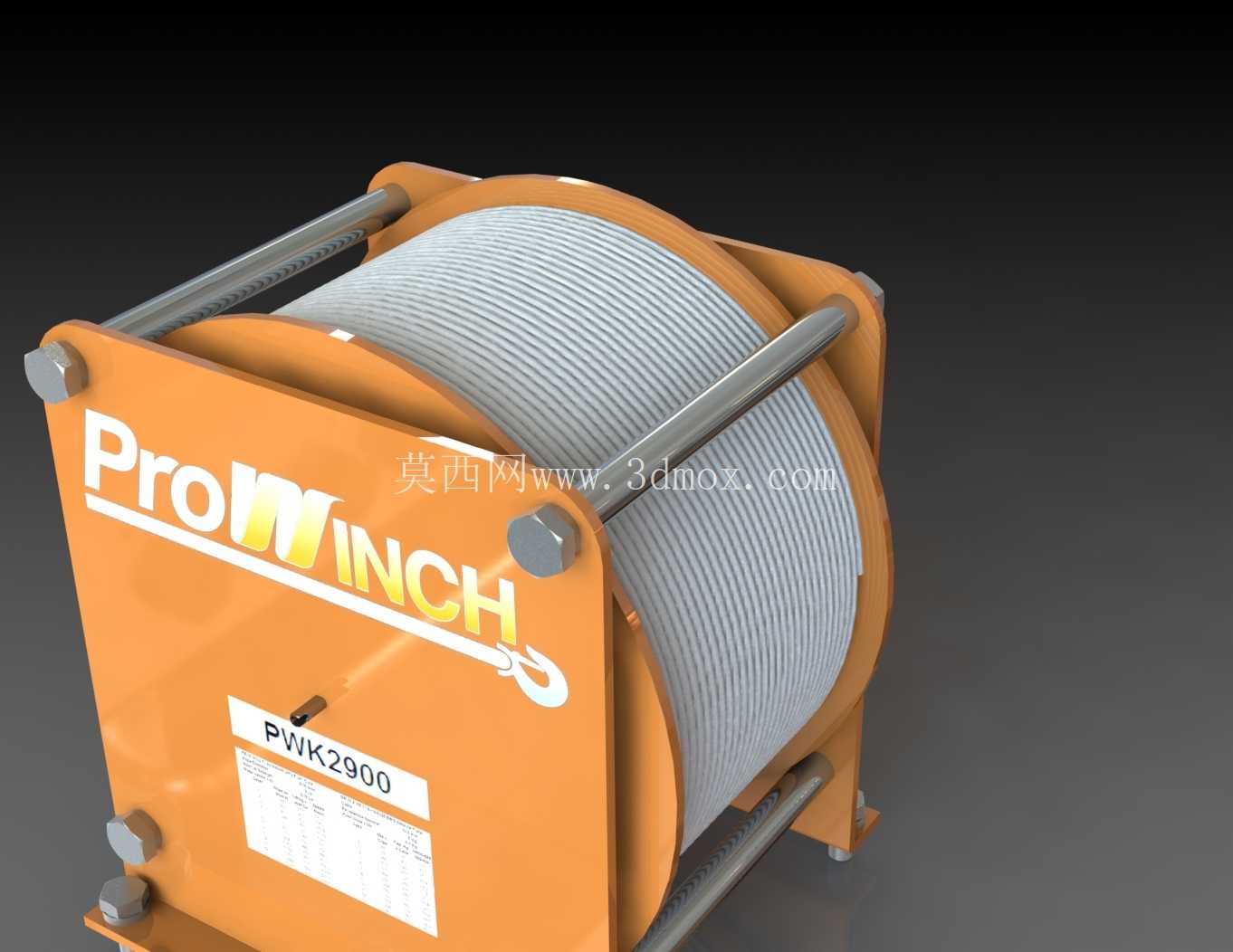

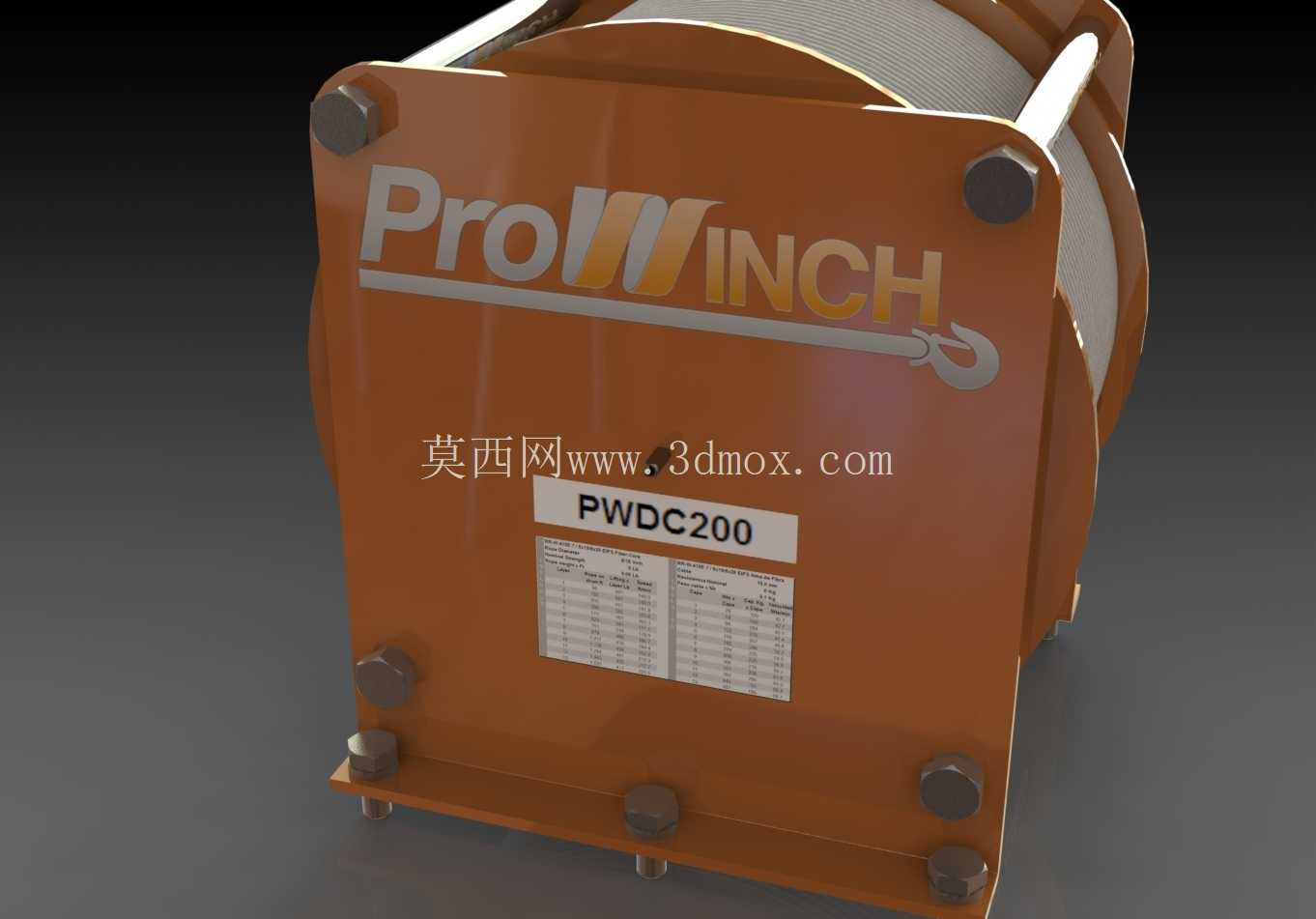

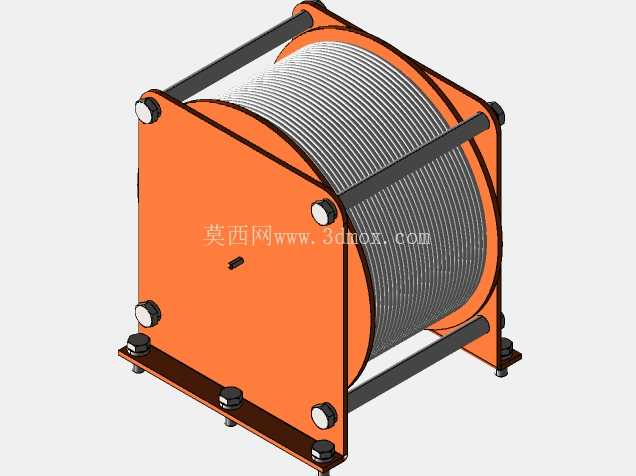

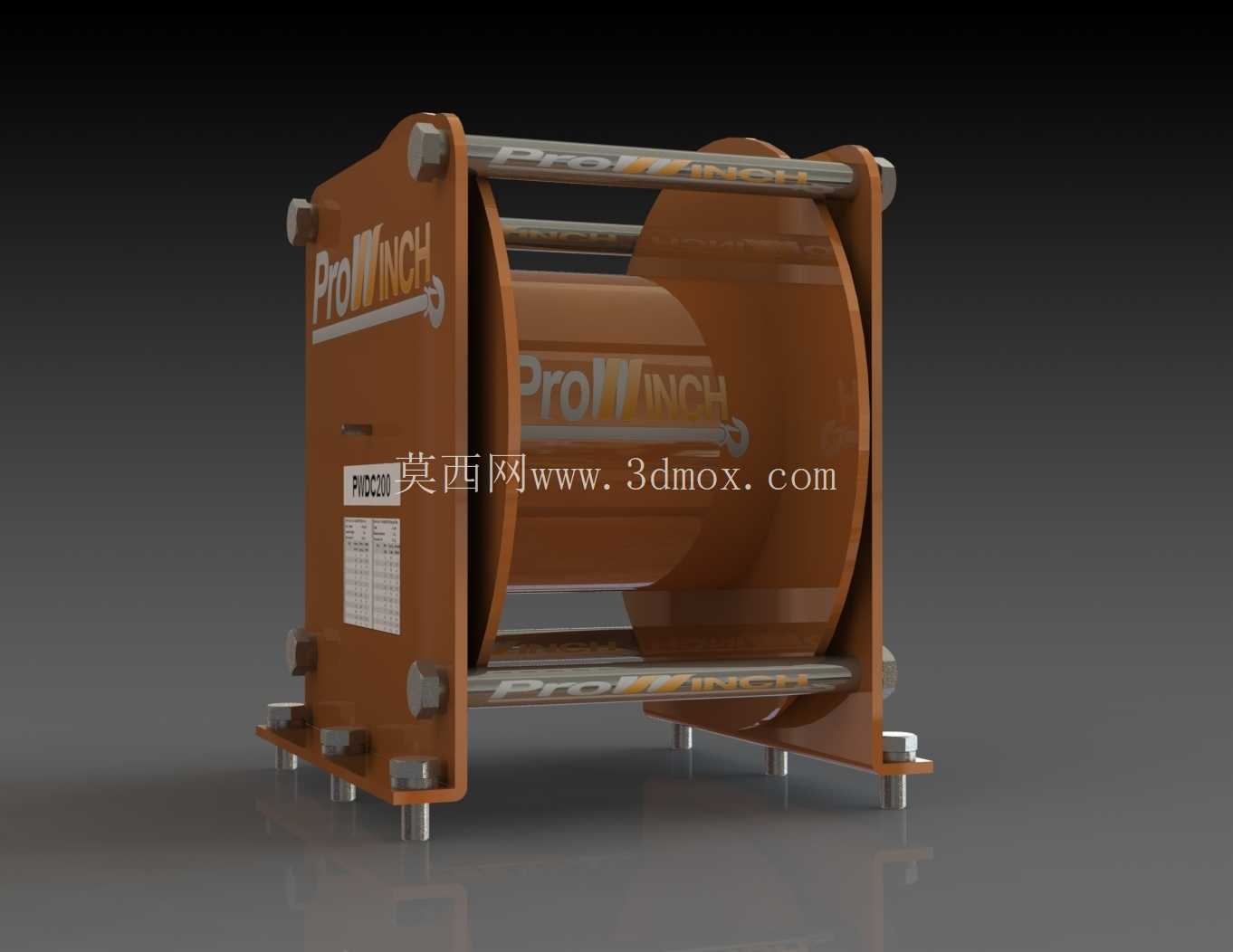

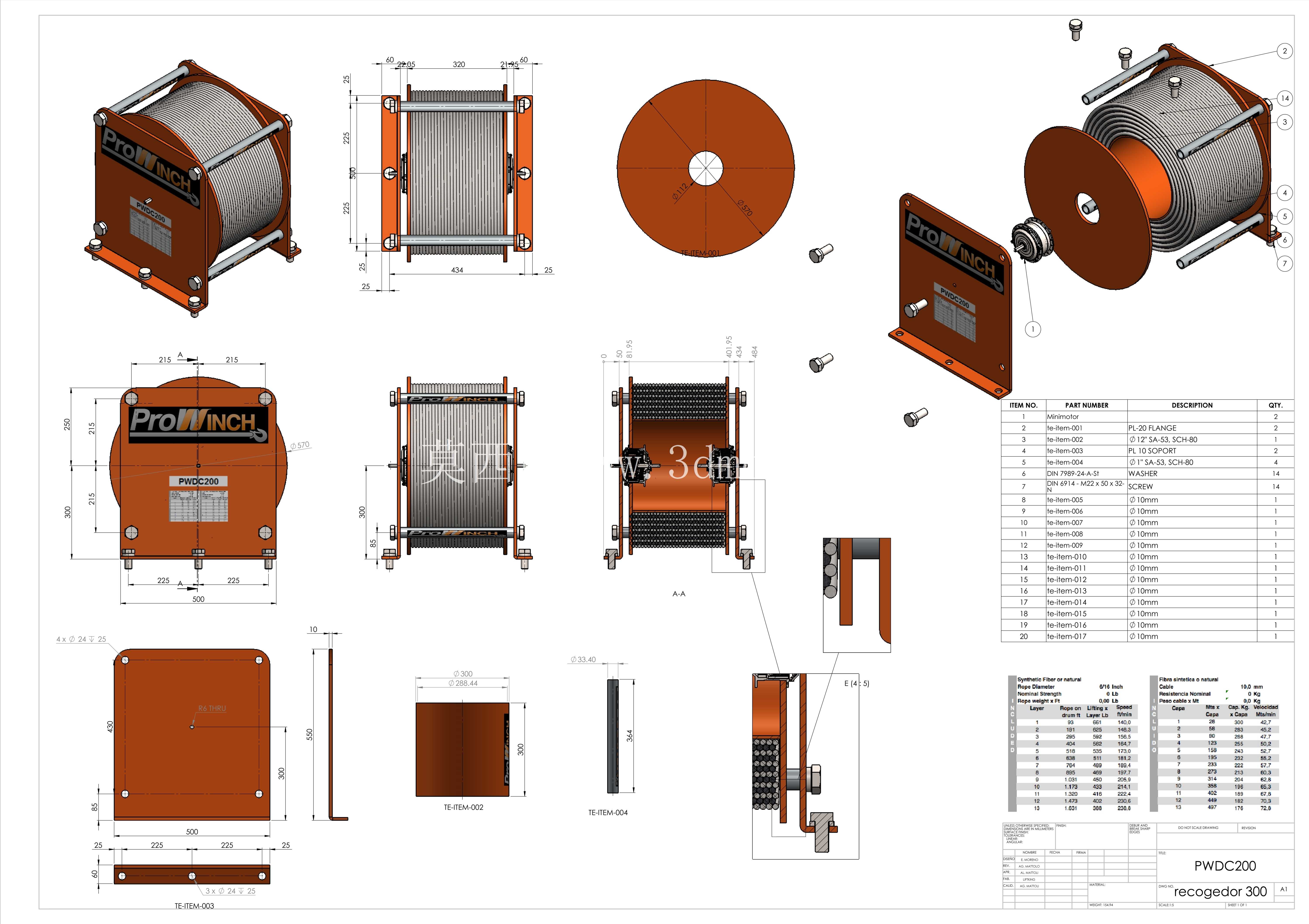

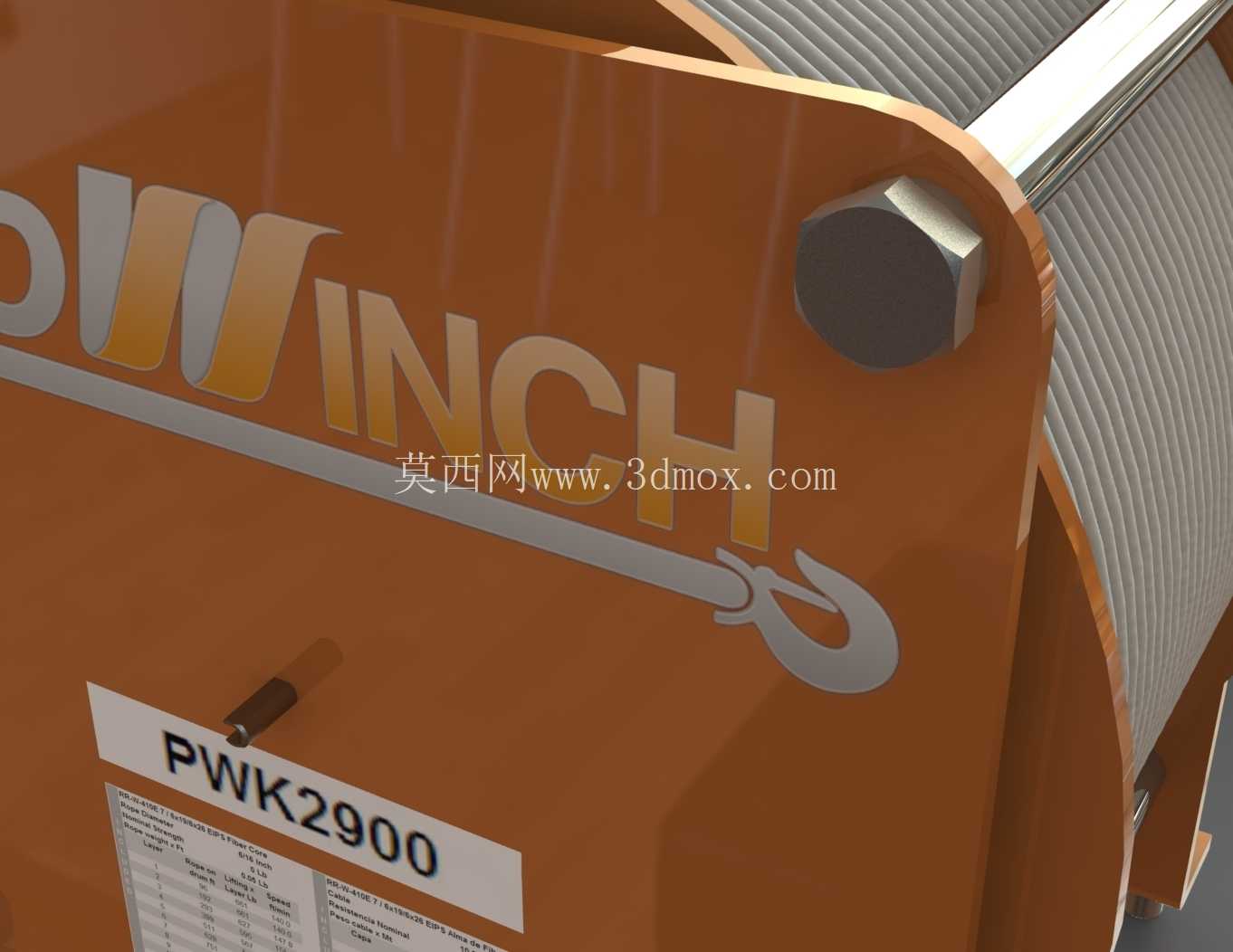

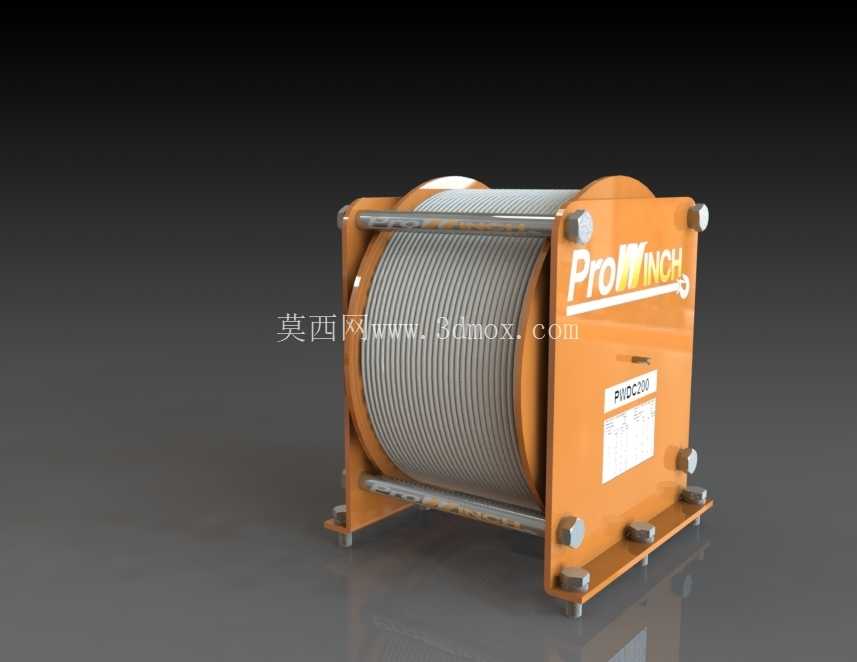

　　这款牵引绞车的三维结构设计，核心面向林区复杂地形下的车辆脱困、原木拖拽、轻型设备移位等作业场景，区别于通用工业起重绞车，其结构紧凑度、安装适配性都针对林区作业车辆的挂载特性做了定向优化，整体采用框架式焊接底座作为承载主体，卷筒组件横向布置在框架中部，两侧通过带座轴承与框架侧板连接，动力输入端预留了液压马达与机械传动轴两种接口，可适配不同动力输出形式的作业车辆挂载。从结构细节来看，卷筒表面加工有多层螺旋绳槽，可保证钢丝绳在收放过程中整齐排布，避免乱绳咬绳问题，绳槽的曲率半径匹配常用的10-14mm林业牵引钢丝绳，卷筒端部设置有压绳板固定结构，可保证钢丝绳末端固定强度满足额定牵引力下的载荷要求，不会出现绳头脱开的风险。

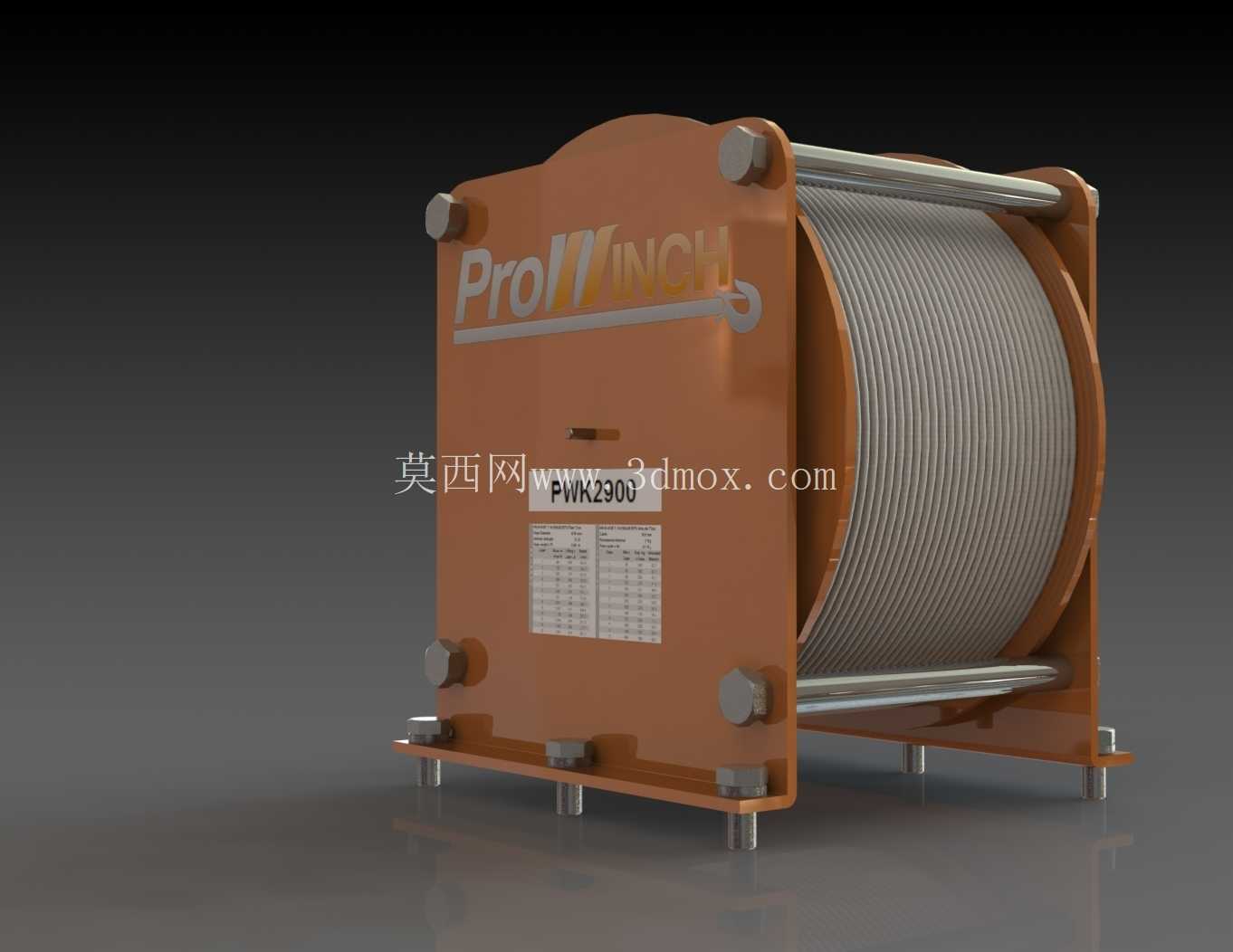

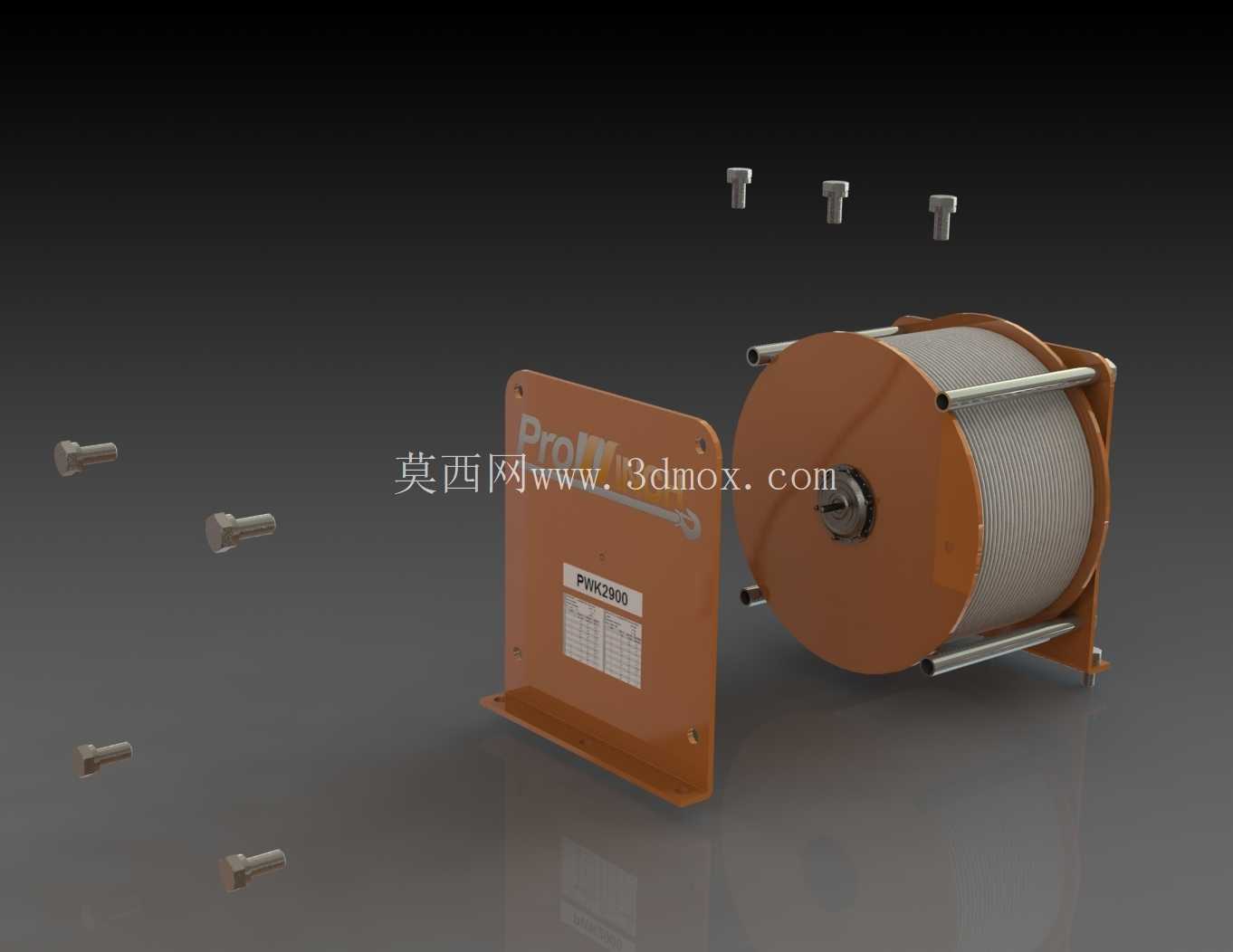

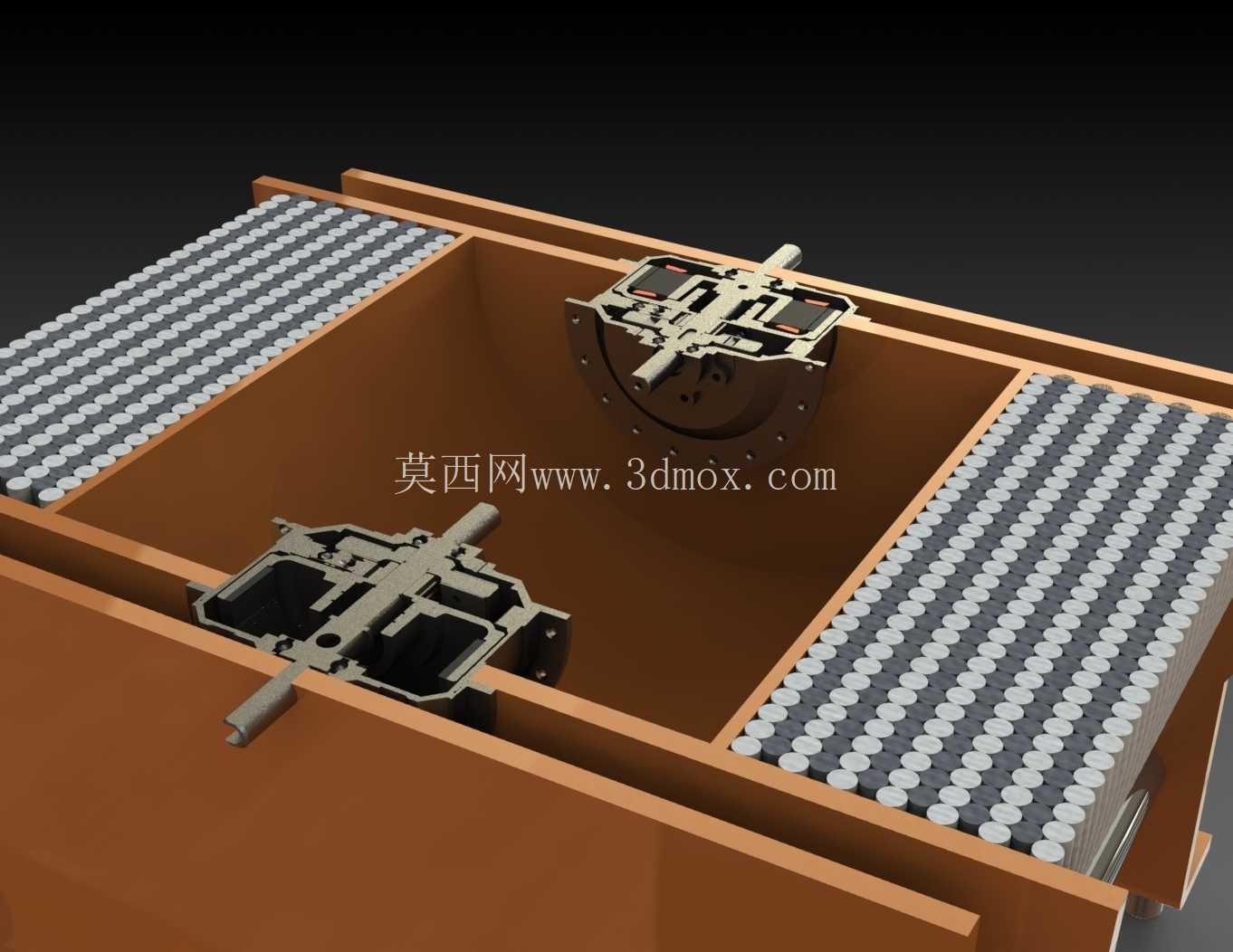

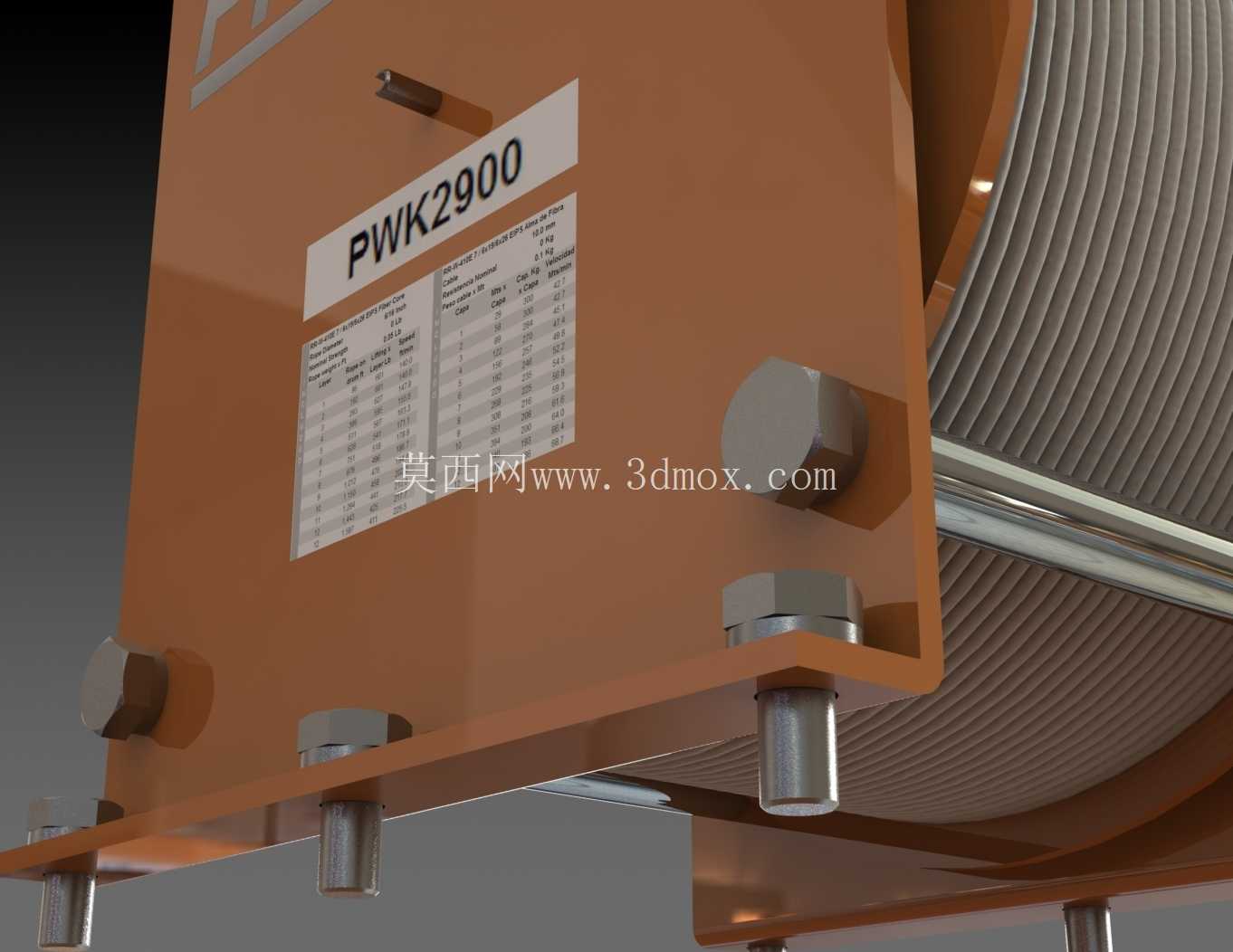

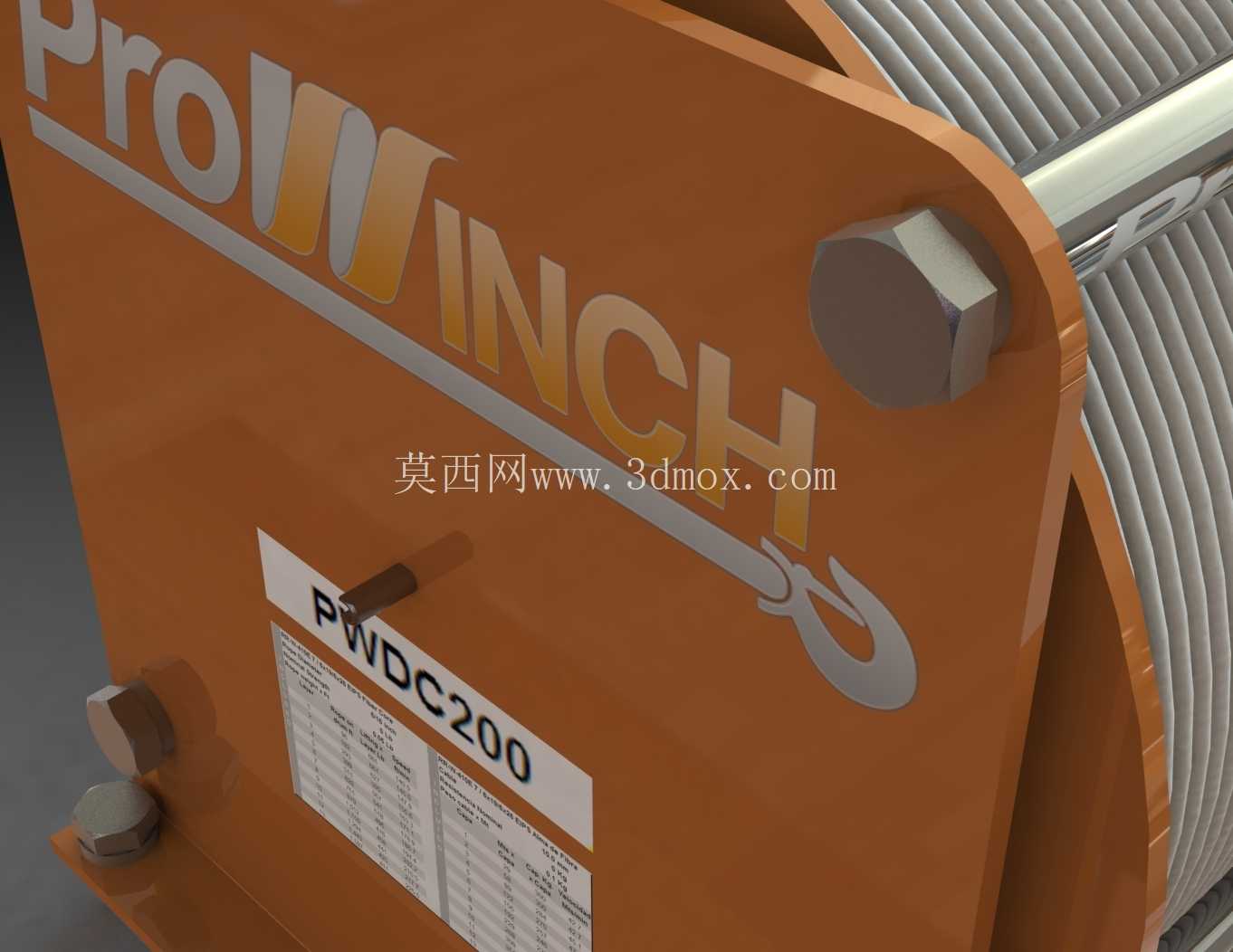

　　框架两侧的侧板采用加厚钢板折弯成型，既作为轴承座的安装基准，也作为卷筒两侧的防护结构，侧板上预留了多个标准安装孔位，可直接通过螺栓固定在作业车辆的前部挂载架或者后部牵引平台上，安装孔位的间距尺寸兼容多数林区作业拖车、集材车辆的通用挂载接口，不需要额外做安装支架的改制就能完成挂载。设备的制动组件集成在卷筒的非动力输出侧，采用常闭式摩擦制动结构，当动力输入切断时制动片自动抱合卷筒，可避免牵引过程中出现溜绳、载荷下滑的问题，制动扭矩的设计冗余达到额定牵引载荷的1.5倍，可应对林区作业中突然出现的载荷冲击，比如拖拽卡滞的原木、陷住的作业车辆时的瞬时动载荷。在设计思路上，这款绞车没有采用复杂的行星减速内置结构，而是将减速组件外置布置在动力输入端，一方面便于林区野外作业时的快速检修，不需要拆解卷筒主体就能完成减速齿轮的润滑、易损件更换，另一方面外置减速结构的散热条件更好，长时间连续牵引作业时不会因为内部积热导致润滑失效、密封件老化加速。卷筒上方设置有可拆卸的护罩，护罩采用冲压成型的薄钢板制作，既可以防止作业过程中树枝、碎石卷入卷筒与钢丝绳的间隙，也能避免钢丝绳跳槽时甩出伤人，护罩通过快拆螺栓固定在框架上，日常维护钢丝绳时不需要借助专用工具就能快速拆下。

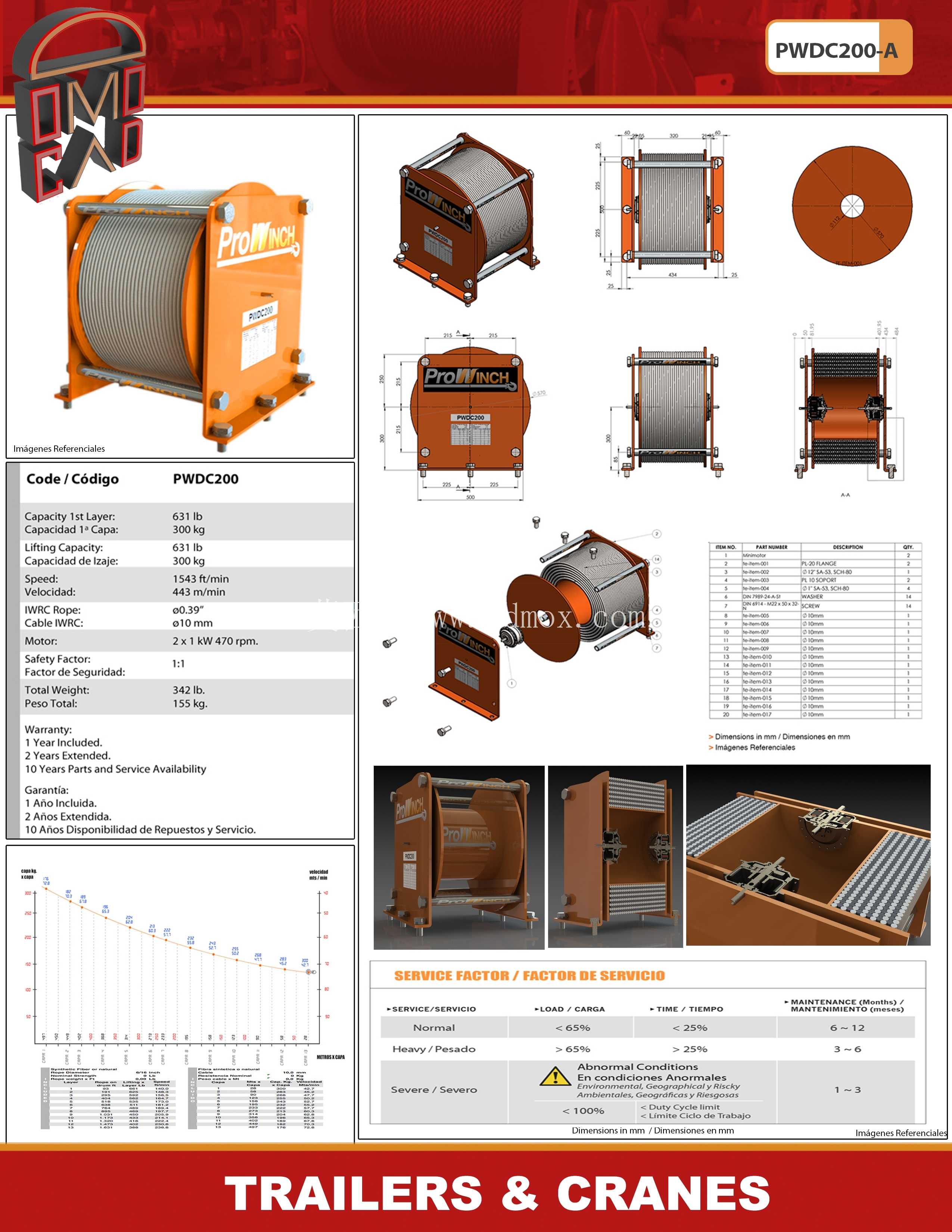

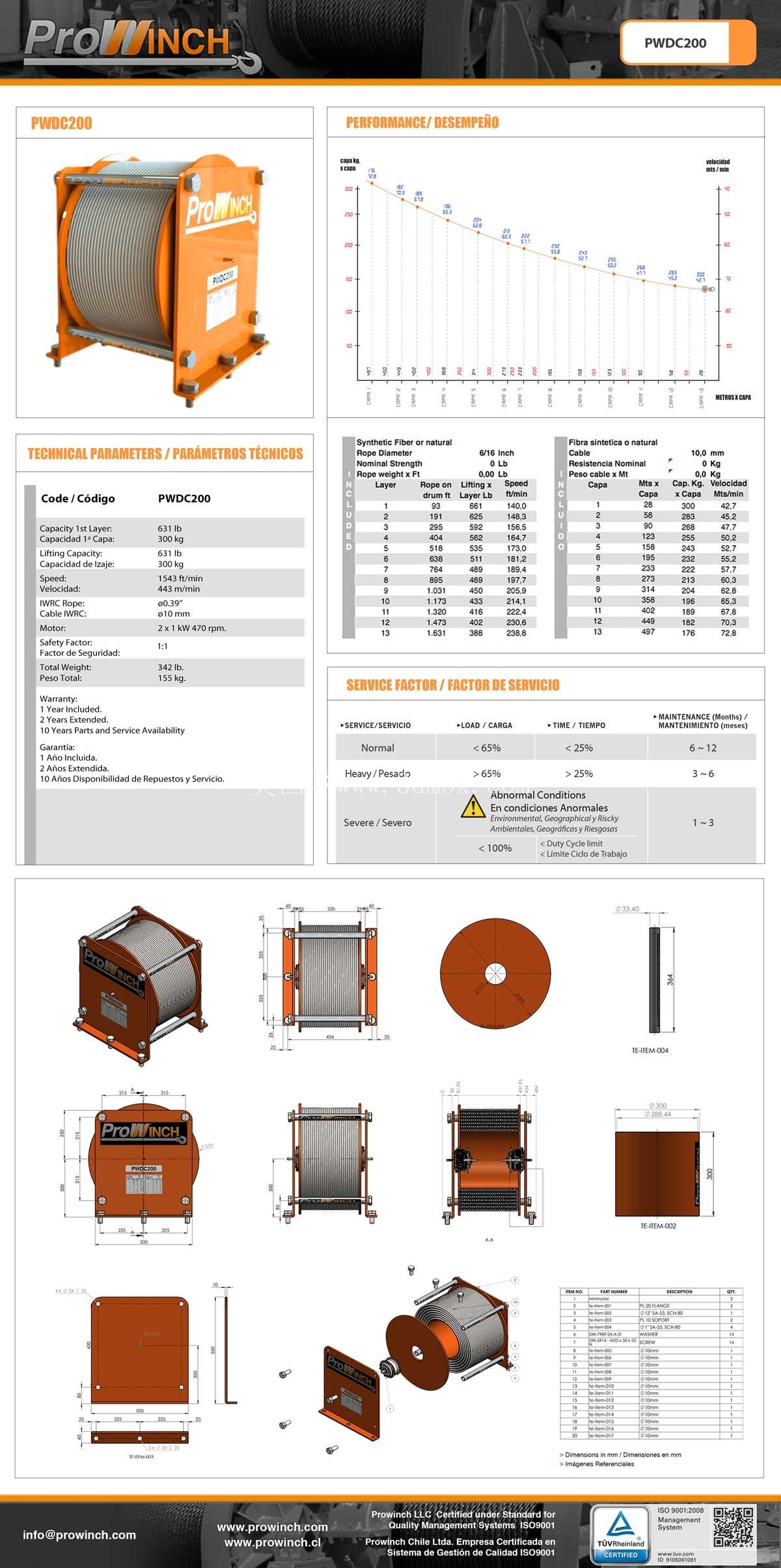

　　从安装边界尺寸来看，整体宽度控制在600mm以内，高度不超过450mm，纵向深度不超过500mm，这个尺寸区间可以适配多数轻型作业车辆的前部防撞梁挂载空间，不会超出车辆的宽度轮廓，避免林区穿行时剐蹭两侧树木；底座的安装面平面度公差控制在0.5mm以内，可保证安装后轴承座的同轴度，避免卷筒转动时出现偏磨、异响问题。设备的导绳结构设置在卷筒前部的框架横梁上，采用可横向小范围滑动的导绳套，可适应不同角度的牵引作业需求，当牵引方向与绞车轴线存在一定偏角时，导绳套可自动滑动对正钢丝绳方向，避免钢丝绳与框架侧板发生摩擦切割，延长钢丝绳的使用寿命。

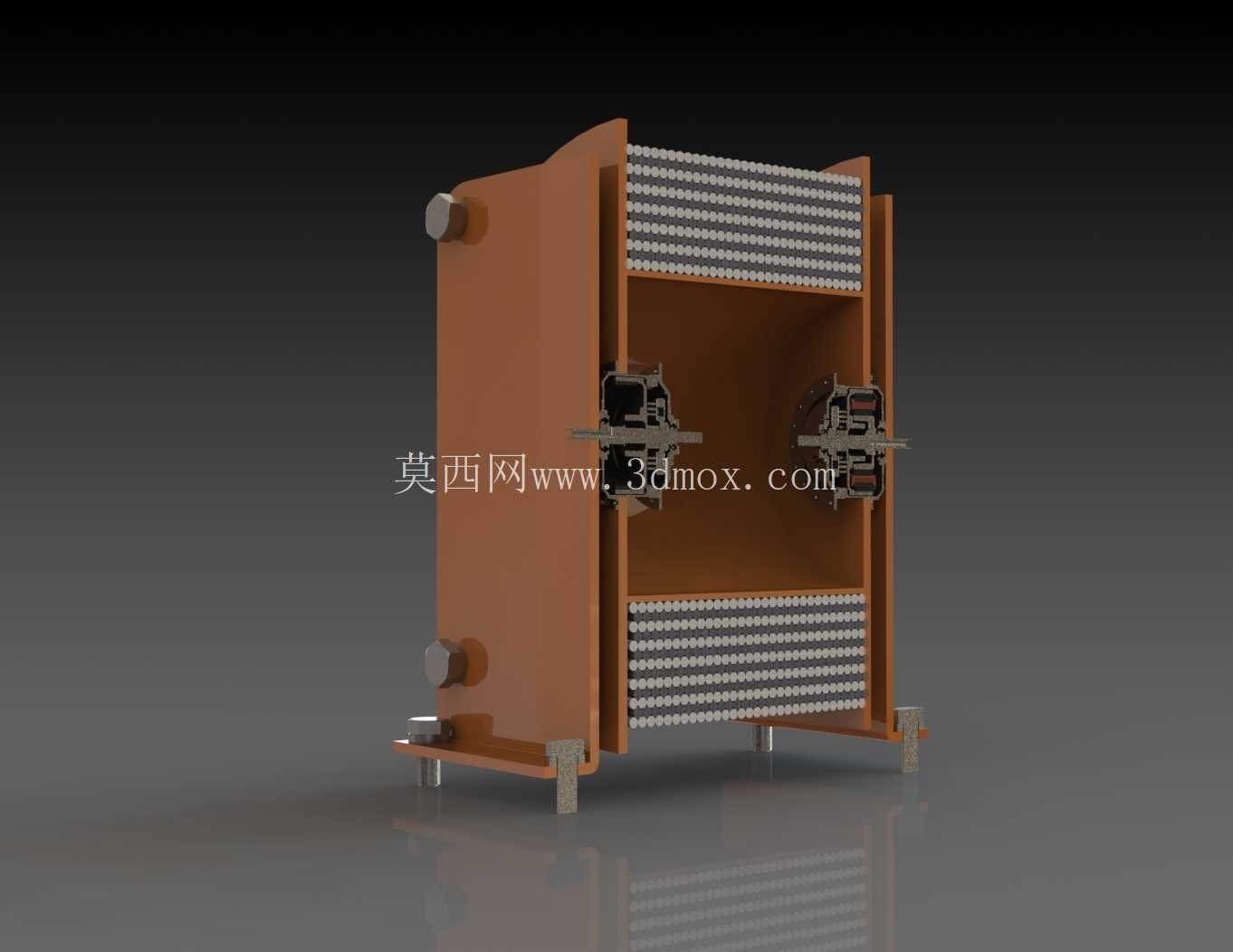

　　针对林区作业多泥水、多粉尘的使用环境，所有轴承位置都设置了双层防尘密封结构，外侧是橡胶防尘圈阻挡大颗粒泥沙、木屑，内侧是骨架油封阻挡润滑脂泄漏与细小粉尘进入轴承滚道，可大幅降低野外恶劣环境下的轴承故障概率。整体结构没有采用多余的装饰性设计，所有外露的结构件都做了圆角过渡处理，避免作业过程中剐蹭操作人员的衣物、安全绳，框架的所有焊接位置都做了去应力处理，避免长期承受交变牵引载荷时出现焊缝开裂的问题。在功能特性上，这款绞车除了常规的牵引拖拽功能，还可以通过更换卷筒侧面的连接法兰，适配不同直径的钢丝绳，甚至可以更换为纤维牵引绳的专用卷筒，满足不同作业场景的载荷需求；卷筒的额定容绳量可满足100米长度钢丝绳的排布，足够应对林区多数中短距离的牵引、拖拽作业需求，不需要额外加装排绳器就能保证排绳整齐。
