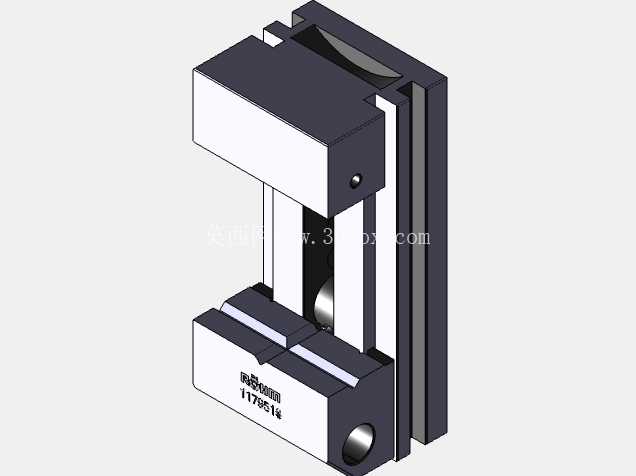

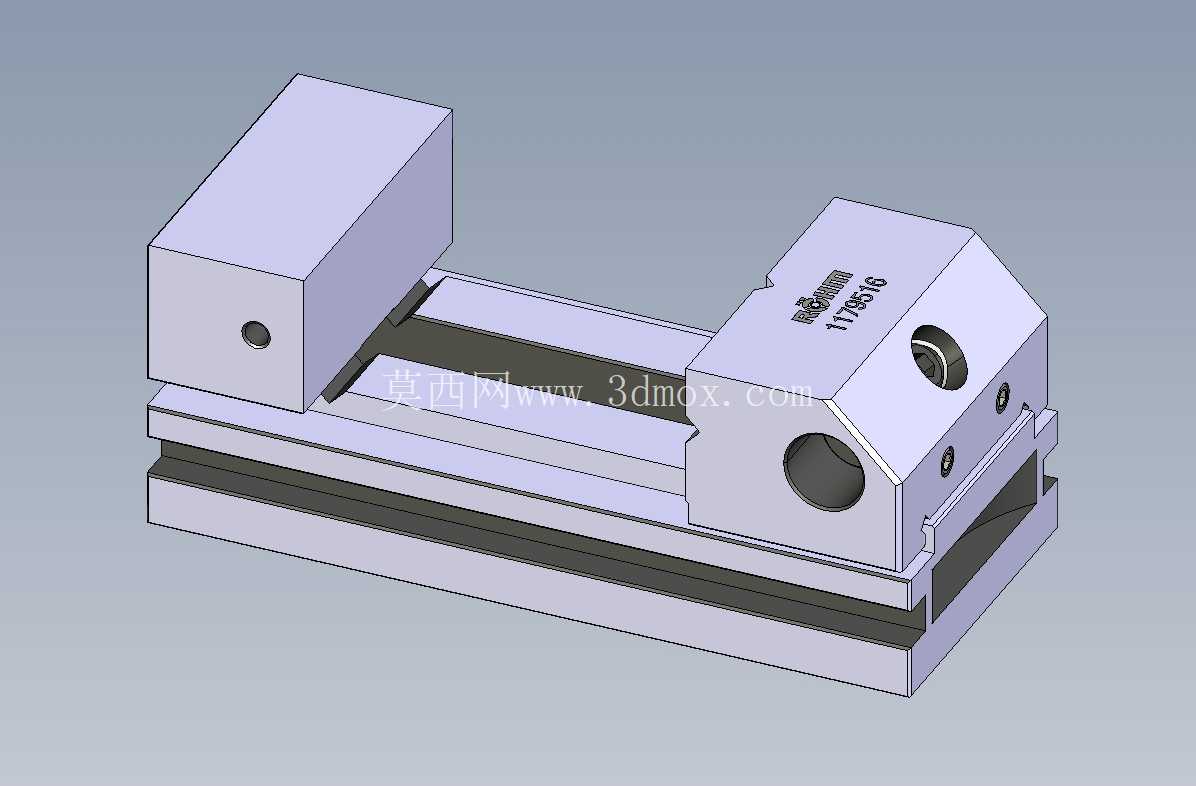

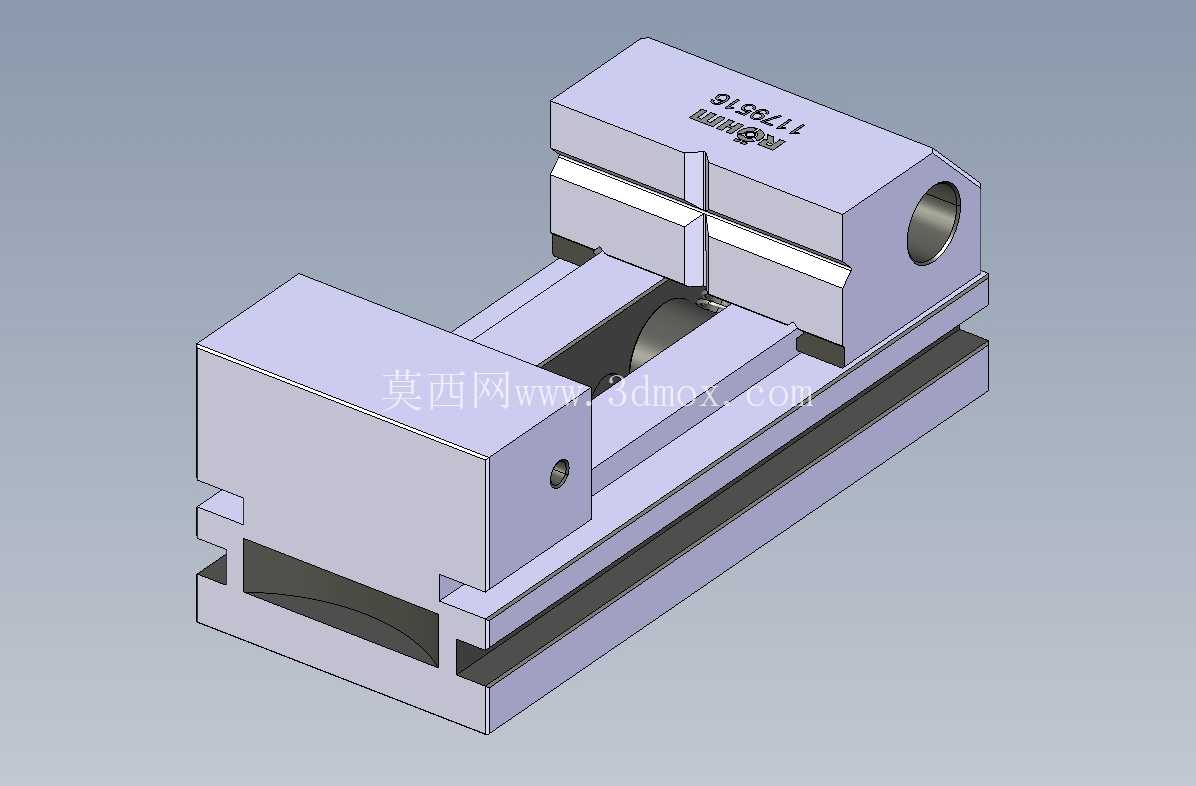

ROEHM精密PL-S虎钳70mm钳口结构

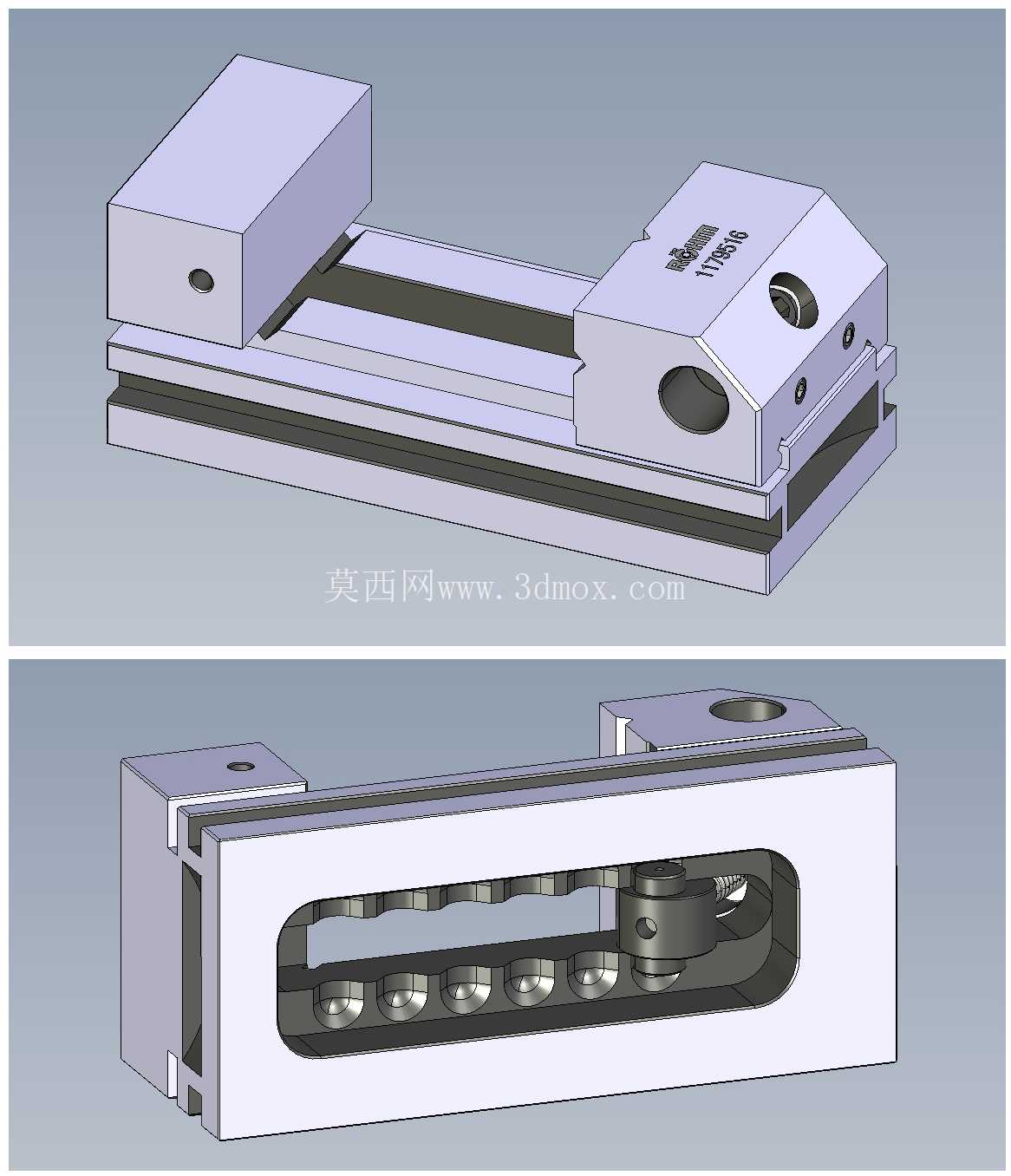

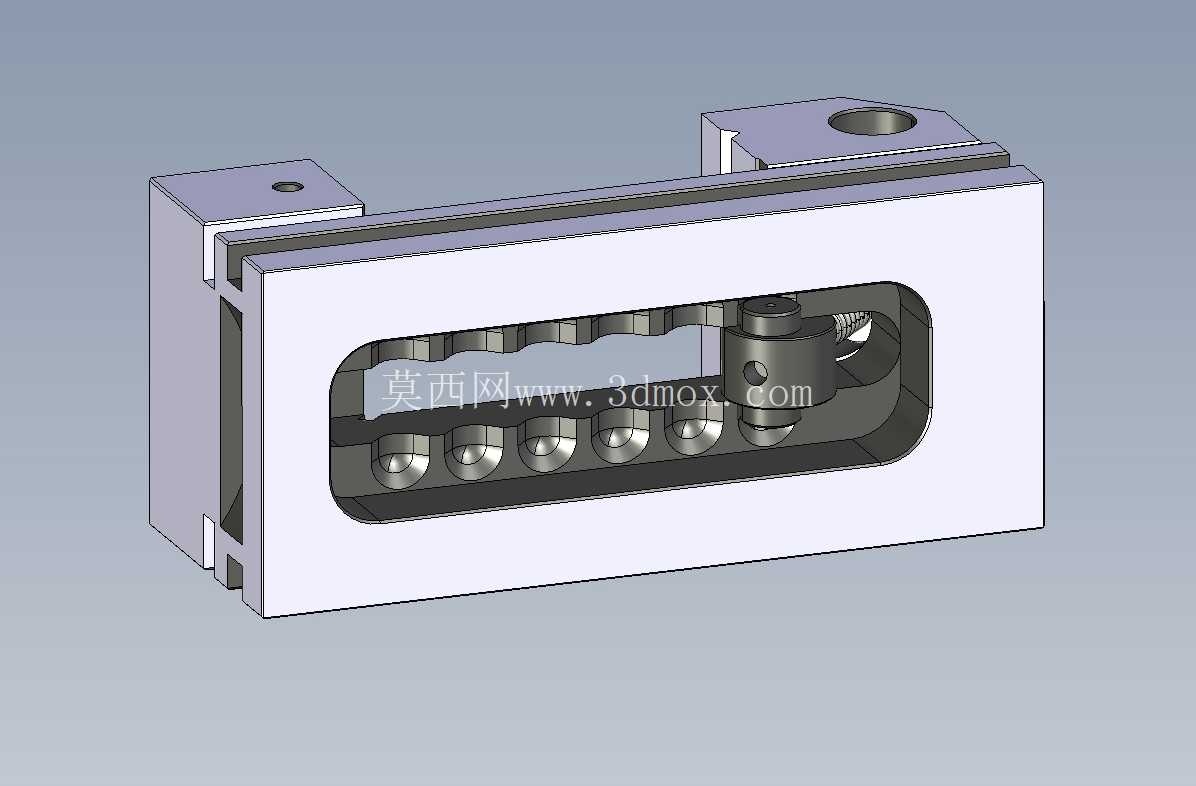

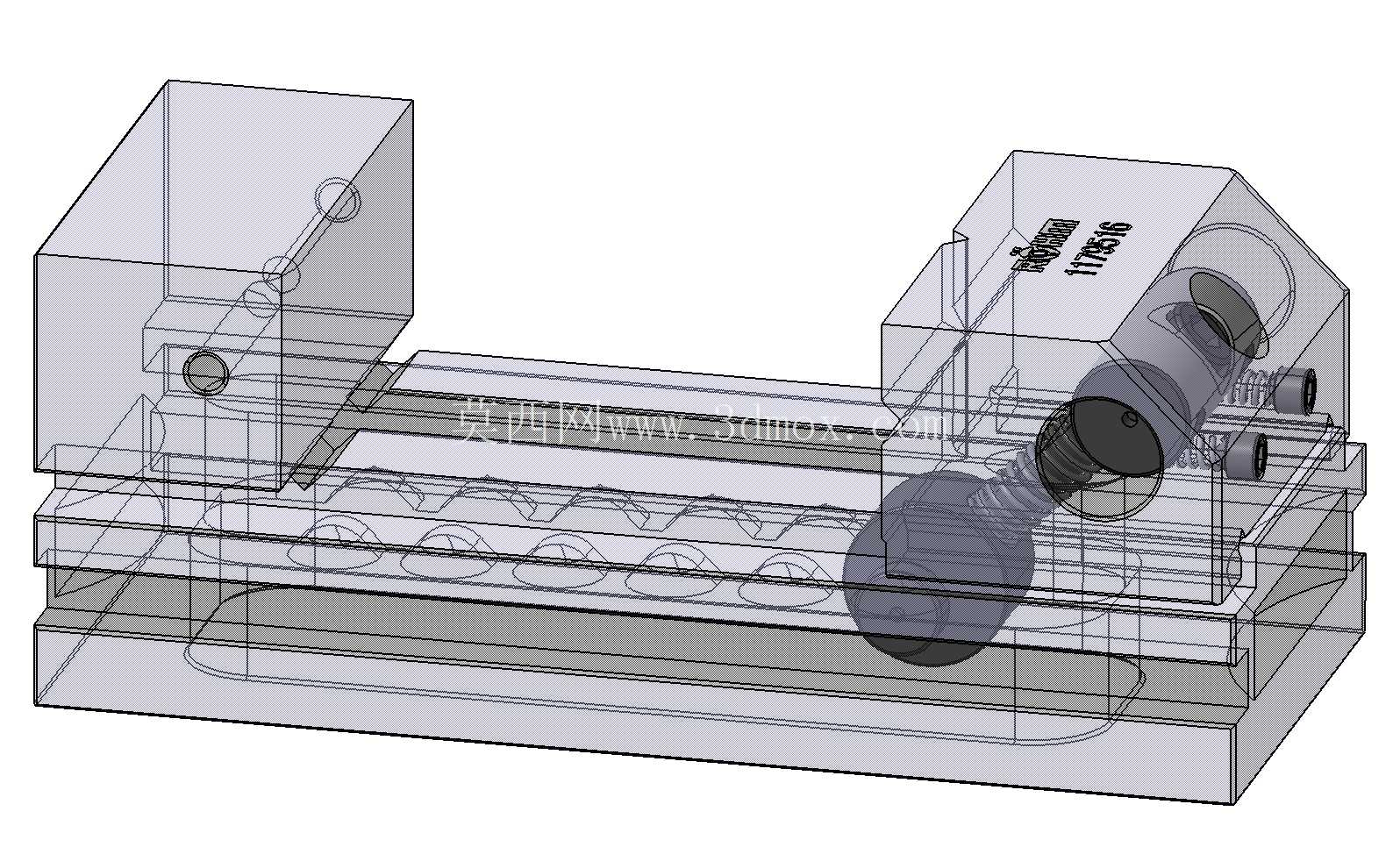

这款精密虎钳的钳口宽度设定为70mm，整体自重控制在3kg，在小型精密加工场景中，这个重量参数刚好平衡了装夹稳定性与工位转移的便利性，不会因为过重导致单工位调整时费力，也不会因为自重不足在铣削侧向受力时出现本体位移。从结构设计来看，虎钳采用了内嵌式丝杠传动结构，传动部件完全收纳在钳体内部的长槽中，这种设计首先避免了加工过程中产生的金属切屑、磨削碎屑落入传动副造成卡滞，日常维护时只需要清理钳口表面和钳体导轨面即可，不需要频繁拆解清理丝杠缝隙里的积屑，能大幅降低车间日常使用的维护频次。

在实际应用场景中，这类虎钳主要适配平面磨床的小型工件装夹、普通铣床的轻负荷铣削工序，也可用于钳工手工雕刻、零件尺寸检测时的工件固定。磨床工序中，因为磨削力相对较小但对装夹平行度要求极高，这款虎钳的固定钳身和活动钳口的导轨配合面采用了窄长型的滑动导轨结构，导轨长度占钳体总长度的70%以上，活动钳口在全程开合过程中不会出现偏摆，装夹薄壁零件时，只要控制夹紧力均匀，就能避免零件因为钳口偏斜产生装夹变形，保证磨削后的平面度符合工艺要求。铣削场景下，针对小型铝件、工程塑料件的开槽、铣边工序，虎钳的夹紧力传递路径经过优化，转动丝杠施加的扭矩通过钳体内部的螺母座直接传递到活动钳身，不会因为钳体薄壁结构产生形变，夹紧力足够承受直径6mm以下立铣刀的侧向切削力，不需要额外加装辅助压紧装置就能完成加工。

从安装边界来看，虎钳的底座采用了平直的矩形安装面，底面没有突出的定位凸台，既可以通过压板直接固定在磨床、铣床的标准工作台上，也可以搭配通用平口钳底座安装在分度头上完成圆周方向的分度加工，安装时不需要针对底座做特殊的适配加工，只要保证工作台面清洁无切屑，就能通过百分表找正钳口的平行度，找正时间比普通结构虎钳缩短30%左右。钳口的夹紧行程覆盖了小型精密零件的常见装夹尺寸，活动钳口的开合范围足够容纳常规小型工装、异形零件的装夹需求，钳口工作面没有预制的齿形结构，属于光面钳口设计，装夹已加工表面时不会在零件表面留下压痕，适合成品零件的二次加工、检测工序装夹，如果需要装夹毛坯件，也可以自行更换带齿的可换钳口，钳口的安装螺丝采用标准内六角规格，更换时不需要特殊工具。

设计思路上，这款虎钳没有采用快换钳身或者多工位叠加的复杂结构，所有结构都围绕精密装夹的核心需求做减法，去掉了冗余的角度调整、多工位装夹功能，把加工精度集中在钳口平行度、导轨直线度、丝杠传动间隙控制上，丝杠和螺母之间的配合间隙经过预紧调整，反向空程量控制在极小范围内，在对刀、微量调整工件位置时，转动丝杠的进给量能直接传递到钳口的位移上，不会因为空程导致对刀尺寸偏差。钳体的外观结构做了边角倒钝处理，所有外露的锐边都做了R角过渡，车间操作时不会因为磕碰划伤操作人员，丝杠端部的夹紧操作端采用内六角孔设计，既可以使用内六角扳手施加更大的夹紧力，也不会因为突出的操作手柄在加工过程中和刀具、机床主轴产生干涉，在狭小的加工工位内使用时，操作空间的适应性更强。

在零件检测场景中，这款虎钳可以直接放置在大理石检测平台上，自重足够保持自身位置稳定，不需要额外固定，装夹待检测零件后，可以用百分表、高度尺直接对零件的形位公差进行检测，因为钳体本身的平面度、平行度精度较高，装夹后不会因为钳体倾斜导致检测数据偏差，适合车间现场的工序间快速检测，不需要把零件转移到计量室的专用检测夹具上，能缩短工序间的检测等待时间。雕刻加工场景下，针对小型铜章、非金属零件的精细雕刻，虎钳的夹紧力可以通过转动丝杠的扭矩灵活控制，既可以夹紧硬质材料避免雕刻时工件移位，也可以调小夹紧力装夹脆性材料，避免夹裂工件，适配不同材质零件的装夹需求。
