220mm规格车床用中心架支撑结构

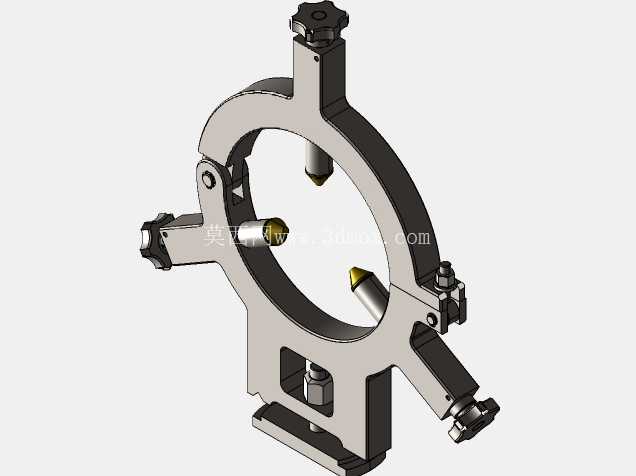

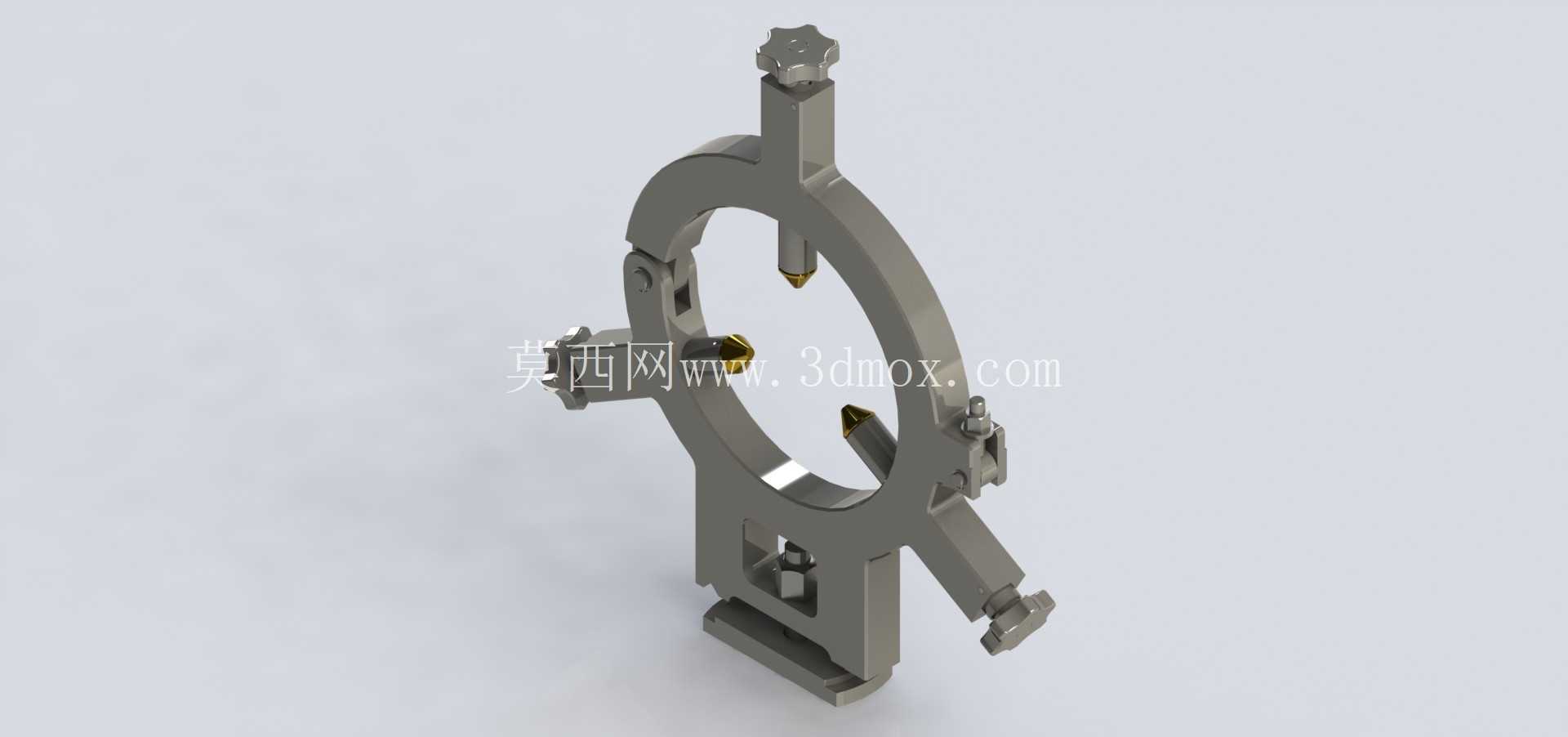

在长轴类零件的车削加工作业中，工件悬伸过长带来的挠曲变形、切削振纹始终是影响加工精度的核心问题，这款适配220mm加工直径的中心架，就是针对卧式车床加工场景设计的配套支撑工装。从结构布局来看，它采用剖分式环形基体设计，开合式的铰接结构可以在不拆卸工件端部夹具的前提下，直接从工件径向完成装拆，对于已经完成一端装夹的长轴、长筒类工件，这种结构能大幅减少装夹辅助时间，避免二次装夹带来的同轴度误差。

支撑端的设计采用了多点可调式布局，沿环形基体周向分布的三个可调支撑触头，分别对应不同的径向支撑方位，每个触头都配备了独立的锁紧调节机构，调节螺杆采用细牙螺纹传动，微调精度可以满足精加工工序的支撑间隙调整需求，触头端部采用硬质合金镶嵌结构，既可以减少与工件表面的滑动摩擦，也能在长时间接触支撑中保持接触点的形状精度，避免因触头磨损导致支撑刚度下降。基体下方的安装支座采用与车床导轨适配的定位结构，安装时可以沿床身导轨轴向滑动调整支撑位置，锁紧后能保证支撑中心与车床主轴回转中心的同轴度，避免因支撑偏移带来的工件别劲、加工锥度问题。

从实际加工场景来看，这类中心架主要适配长径比超过10的轴类零件加工，比如细长轴的外圆车削、长筒零件的内孔镗削、长轴端部的螺纹加工等工序，当工件悬伸长度过大时，在切削力的径向分力作用下，工件很容易出现让刀变形，甚至发生振颤导致崩刀，在合适的轴向位置加装该中心架后，可以将工件的支撑跨距拆分，有效提升工件工艺系统的刚度，降低切削振动带来的表面粗糙度超差问题。设计过程中，环形基体的内径尺寸预留了足够的工件回转间隙，220mm的适配直径可以覆盖常规中型车床的最大加工直径范围，支撑触头的调节行程也做了冗余设计，既可以支撑大直径的实心轴，也可以通过缩回触头适配小直径工件的支撑需求，不需要更换额外的垫块或者触头配件。

在结构细节处理上，每个调节机构都配备了锁紧螺母，在调整好触头与工件的接触间隙后，可以通过锁紧螺母锁定调节螺杆的位置，避免切削过程中因振动导致螺杆松动、支撑失效。铰接部位的开合锁紧采用快拆式旋钮结构，操作人员不需要额外工具就可以完成环形架的开合操作，在吊装重型长轴工件时，可以快速打开中心架完成工件吊装，再闭合锁紧进行支撑调整。基体的材质采用高强度铸铁铸造，经过时效处理后可以保证长期使用的尺寸稳定性，不会因为切削热或者装夹应力出现变形，支撑触头的润滑通道也做了预留设计，可以定期加注润滑脂减少触头与工件的摩擦磨损，对于需要高速车削的场景，还可以将固定式触头更换为回转式滚轮触头，将滑动摩擦转换为滚动摩擦，降低工件表面的摩擦划伤风险。

安装边界方面，该中心架的底部安装定位面宽度与对应型号车床的导轨安装尺寸匹配，安装时不需要对车床床身进行额外改造，直接通过压板锁紧在床身导轨面上即可，整体的径向轮廓尺寸也做了优化，不会与车床的刀架行程、拖板移动产生干涉，在支撑最大直径工件时，支撑点的位置刚好处于环形基体的中心位置，不会出现支撑力偏载的问题。在实际选型使用时，需要根据加工工件的直径范围、床身导轨的宽度参数匹配对应的中心架规格，调整支撑触头时要保证三个触头的接触力均匀，避免单侧接触力过大导致工件被顶偏，影响加工后的圆柱度精度。对于需要进行断续车削的长轴类工件，这类刚性支撑结构还能有效抵消断续切削带来的冲击载荷，保护车床主轴轴承不受额外的径向冲击力，延长设备的使用寿命。
