220mm规格车床用环形隆塔夹具结构

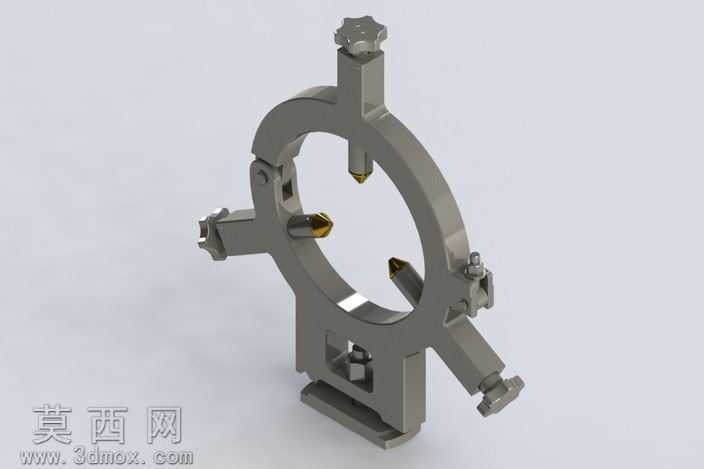

本作品为适配220mm加工直径的车床隆塔（即车床中心架）三维模型，建模过程严格遵循机械加工工装的实际设计规范，首先通过基准草绘确定环形主体的内外径尺寸、底部安装基座的定位基准，保证整体结构与车床床身的安装接口尺寸匹配。建模阶段对开合式环形主体的铰接结构做了精细化处理，还原了铰接销轴的装配间隙、锁止螺栓的螺纹细节，确保环形结构可实现开合动作，方便工件从侧方装入夹持工位。模型中周向均匀分布的四个可调支撑顶针组件，分别还原了调节螺杆的梯形螺纹结构、顶部的防滑滚花旋钮、前端的硬质合金顶针头，以及每个支撑臂的锁紧螺栓结构，可实现不同直径工件的自适应定心支撑，有效抵消长轴类工件车削加工时的径向切削力，避免工件出现挠曲变形。材质渲染阶段，主体结构采用哑光灰铸铁材质表现，还原机床工装铸件的粗糙金属质感，调节旋钮、锁紧螺栓采用发黑处理的碳钢材质，顶针头采用抛光硬质合金的亮面金属质感，铰接销轴、锁紧件做了镀锌防锈的亮银色金属表现，不同材质的区分清晰，能够直观展现各部件的功能属性。结构设计上，底部的安装基座设置了与车床导轨匹配的定位卡槽与锁紧结构，可实现中心架在床身导轨上的位置调节与固定，周向支撑臂采用等角度分布设计，保证支撑力均匀作用在工件圆周方向，每个支撑臂的调节行程经过合理推演，可覆盖一定范围内的不同轴径工件装夹需求，整体结构无冗余设计，完全符合实际车床中心架的功能逻辑，可作为机械加工工装教学、机床附件选型参考、长轴加工工艺方案演示的数字化模型使用，模型的各部件均做了独立实体建模，可直接用于装配干涉检查、工程图导出以及运动仿真演示。
