十字轴式万向联轴器结构三维设计

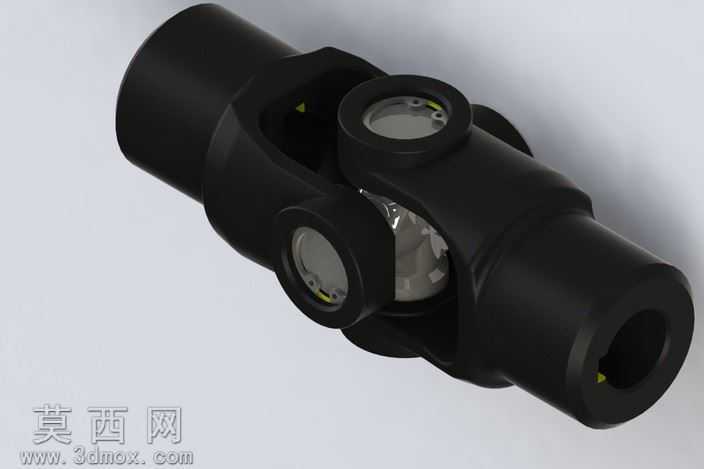

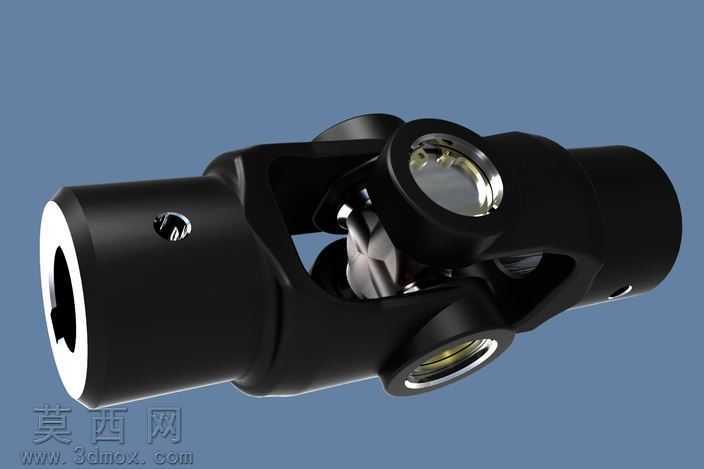

本作品为十字轴式万向联轴器的三维建模设计，整体采用参数化建模思路完成，可精准还原实物的装配关系与结构细节。建模过程中首先梳理万向联轴器的传动逻辑，明确两端轴套、中间十字轴、轴承端盖、密封结构的层级关系，先以旋转凸台命令完成两端空心轴套的基础轮廓，轴套内孔预留标准轴连接尺寸，外轮廓做过渡圆角处理避免应力集中，轴套叉耳部分通过拉伸切除完成与十字轴的配合孔位，孔位公差按照通用传动件配合标准预留装配间隙。中间十字轴部分采用对称建模方式，四个轴颈的同轴度、垂直度通过基准面约束严格控制，轴颈表面做粗糙度模拟处理，匹配轴承装配的精度要求。模型中十字轴与轴套叉耳之间的轴承组件做了细节还原，包含轴承外圈、滚动体、密封挡圈的独立结构，可清晰展示内部的转动配合关系，端盖部分通过卡扣与螺栓孔位的细节建模，还原真实产品的固定方式。材质渲染上，主体轴套与十字轴采用哑光黑色工程塑料搭配金属质感的内部轴承组件，通过材质球调整金属件的反光度与粗糙度，模拟合金钢轴承的金属光泽，黑色主体部分调整漫反射参数还原工程塑料的哑光质感，渲染时采用柔和的侧方打光，清晰展现联轴器的轮廓层次与内部结构细节，同时通过半透明效果局部展示十字轴的转动空间，直观呈现万向联轴器可补偿两轴间角度偏差、实现变角度动力传递的工作特性。整体建模严格遵循机械设计的尺寸规范，各部件的装配约束完全符合实际装配逻辑，可用于传动结构教学、机械方案展示、非标设备选型参考等场景，能够直观展现十字轴万向联轴器的工作原理与结构组成，帮助理解万向传动的角度补偿机制与动力传递路径。
