32吨重载组合式移位滑动搬运装置

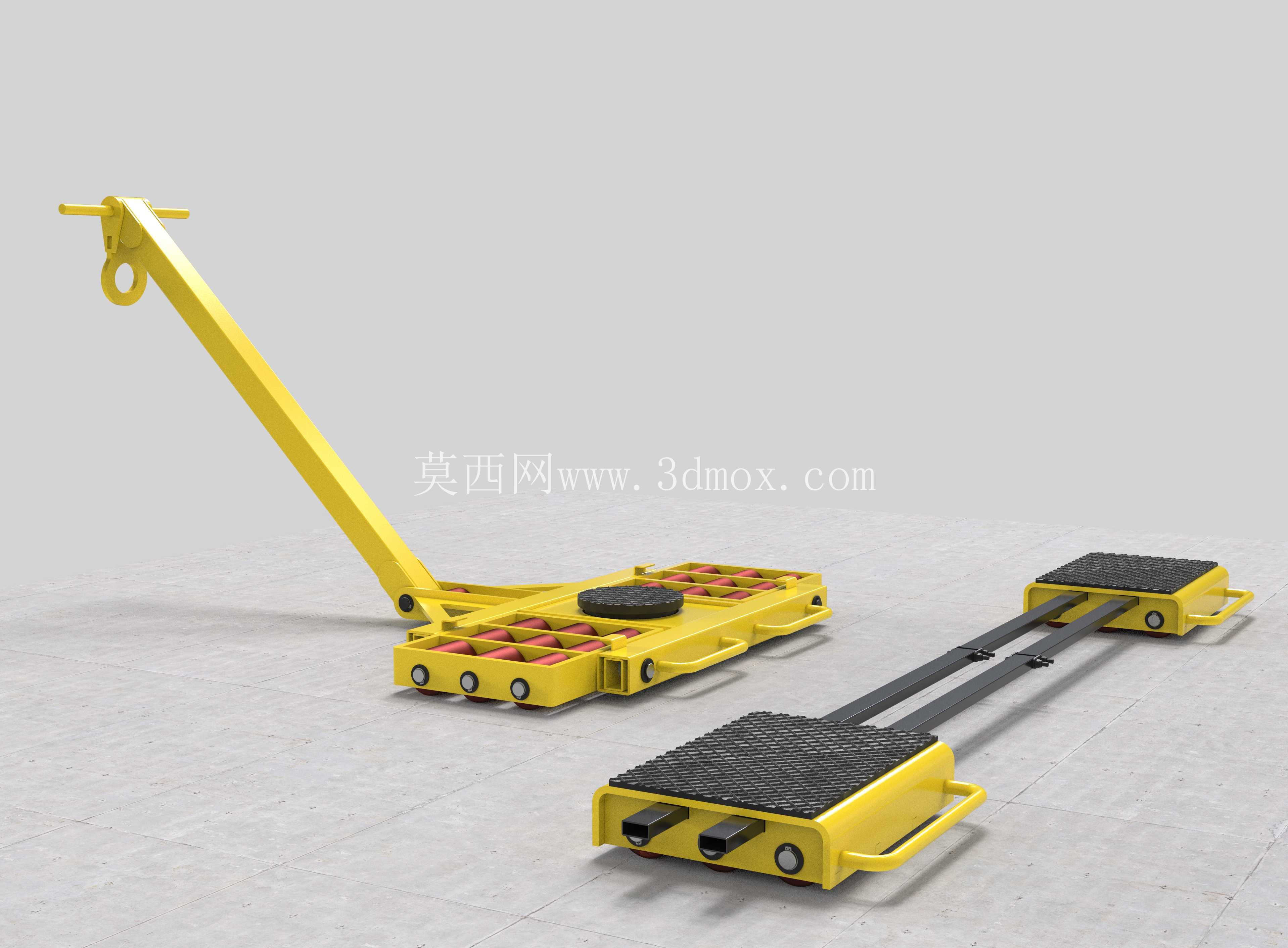

　　这套重载移位装置主要面向车间重型设备移位、重型模具转序、大型工业构件短距离转运场景设计，解决常规叉车无法进入狭窄作业空间、吊装设备受场地净高限制无法作业的工况痛点，在设备安装就位、产线调整搬迁、重型工件工位转序等作业环节有极高的应用频次。整套装置采用牵引端加双承载端的组合式结构，牵引臂通过铰接结构与前端承载滑台连接，铰接点预留足够的摆角余量，允许作业过程中牵引方向与承载行进方向存在15度以内的偏角，适配车间内存在障碍物、需要小幅度转向调整的移位路线，避免硬连接结构在转向时出现卡滞、侧翻的风险。

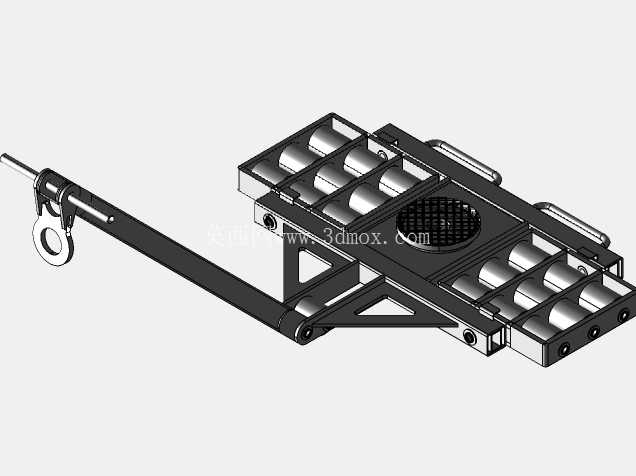

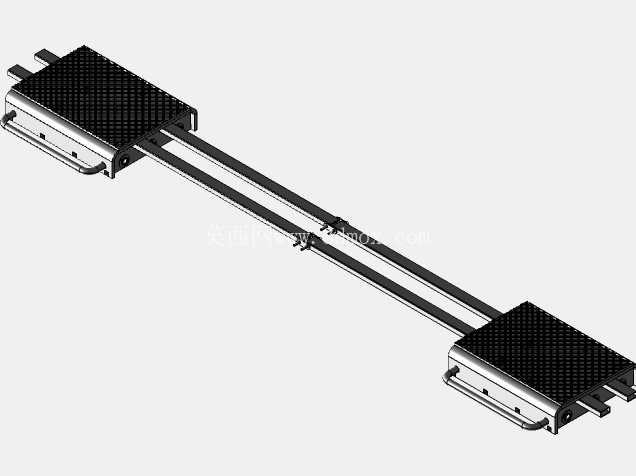

　　前端承载滑台表面排布多组内嵌式滚轮单元，滚轮采用高硬度合金钢材质，轮面做圆弧过渡处理，接触地面时单位面积压强控制在普通环氧地坪可承受的阈值范围内，不会在作业过程中压伤车间地面涂层；滑台表面设置防滑橡胶垫，摩擦系数控制在0.7以上，与被搬运设备底座接触时不会出现相对滑移，滑台侧边设置的提拉把手方便单人完成滑台的摆放、移位与收纳，牵引臂顶端的吊环结构既可以连接人工牵引杆，也可以挂接小型牵引设备的挂钩，适配不同动力源的牵引作业需求。两个后置承载滑台通过可调节长度的连接拉杆与前端滑台联动，拉杆采用方管套接结构，表面设置等间距的定位销孔，可根据被搬运设备的底座尺寸在600毫米到1800毫米范围内自由调整两个后置滑台的间距，适配不同底面尺寸的重型设备，无需额外定制适配底座；后置滑台的承载面同样铺设防滑纹理垫板，垫板采用模块化拼接设计，出现磨损时可单独更换单块垫板，无需整体更换承载面结构，降低后期维护成本。

　　整套装置的最低作业高度仅为80毫米，可伸入底座离地间隙较小的设备下方完成承载作业，无需提前将设备垫高，减少移位作业的前置准备工序；单组滑台的额定承载能力为16吨，整套组合使用时额定承载上限为32吨，可覆盖绝大多数车间内重型加工设备、大型冲压模具、重型焊接构件的移位需求。设计过程中对所有承载受力部件做了有限元受力校核，在满负载工况下，牵引臂铰接点、滑台承载框架、连接拉杆的最大应力均低于材料屈服强度的三分之一，预留足够的安全余量，避免长期重载作业出现结构变形、断裂的风险；所有滚轮的转动部位均加装自润滑轴承，日常使用过程中无需频繁加注润滑脂即可保持顺畅转动，减少日常维护的工作量。

　　滑台底部的滚轮排布采用前疏后密的布局方式，在经过地面微小缝隙、接缝时不会出现卡顿，行进过程中保持平稳，不会因为地面微小起伏导致被搬运设备出现晃动、倾斜；连接拉杆与滑台的连接部位采用快拆销结构，拆解后整套装置可拆分放入普通工具柜存放，不会占用过多的仓储空间，转场携带也十分方便。在实际作业过程中，只需将三个滑台分别放置在被搬运设备的三个受力支撑点下方，调整好连接拉杆的长度并插入定位销固定，即可通过牵引臂带动整套装置连同承载的设备一同移动，相比传统的滚杠移位方式，作业效率可提升60%以上，同时作业过程中无需反复调整滚杠位置，仅需1到2名作业人员即可完成30吨级设备的移位作业，大幅降低重型设备短距离移位的人力成本与作业风险。针对部分有转向需求的作业场景，前端滑台的滚轮组预留了小角度转向余量，在牵引转向时滚轮可随牵引方向自动调整角度，不会出现硬磨地面的情况，转向过程中牵引力仅为直行状态的1.2倍，单人即可完成转向操作，无需额外人员配合调整滑台方向。
