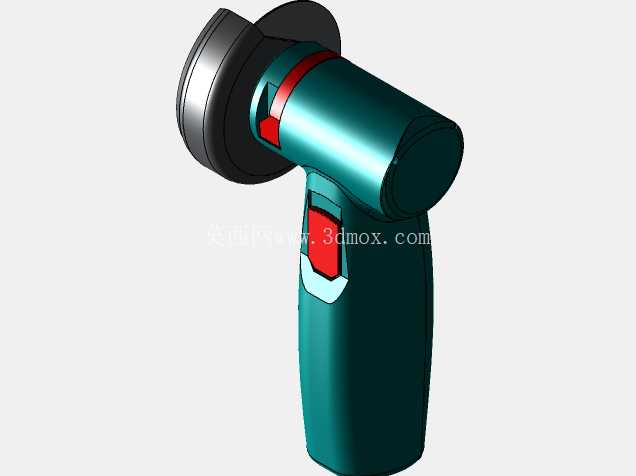

迷你充电式手持角磨机结构设计

　　这款迷你充电式角磨机的结构设计，首先围绕狭小空间作业场景做了核心适配，日常在设备维保现场、钣金加工边角处理、家装水电开槽修边、五金工件去毛刺这类作业里，常规尺寸角磨机往往因为机身过长、握持半径偏大，伸不进设备框架间隙、管道旁侧、柜体内部这类局促操作位，这款机型把驱动模块、电池仓和握持手柄做了同轴整合，整体机身长度控制在常规角磨机的三分之二左右，握持段做了贴合手掌弧度的收腰设计，操作时手腕不需要过度偏转就能保持打磨片与作业面的贴合角度，长时间握持作业的疲劳度明显降低。

　　从功能特性来看，这款机型采用无刷驱动结构布局，动力输出端直接连接打磨片安装主轴，省去了多余的传动齿轮组，既减少了动力传递损耗，也降低了机身运行时的震动幅度，打磨片锁紧结构采用快拆式压片设计，更换不同粒度的打磨片、切割片的时候不需要额外的专用扳手，手动旋动压片就能完成锁紧，适配现场快速切换作业类型的需求。机身的开关设置在握持段的拇指可控区域，采用带防误触的拨杆式结构，需要先向上拨开安全锁扣才能按下启动开关，避免收纳或者携带过程中误触启动造成安全隐患，机身前端的打磨片护罩可以360度旋转调整，根据不同的作业角度调整护罩遮挡方向，阻挡打磨产生的飞溅碎屑朝向操作人员方向飞出。设计思路上，这款机型没有盲目追求大功率输出，而是把便携性和操作灵活性放在第一位，电池包集成在握持手柄内部，没有外凸的电池接插结构，整体机身外轮廓没有突兀的棱角，放进工具包携带的时候不会勾挂其他工具或者线缆，机身外壳采用包胶注塑结构，握持区域的软胶层覆盖了整个手柄握持面，既可以提升握持摩擦力，也能在设备意外滑落的时候起到缓冲作用，保护内部的驱动电路板和电池组不受冲击损坏。

　　从安装边界尺寸来看，打磨片采用76mm直径的标准规格，安装位的法兰盘尺寸和常规迷你角磨机通用，后续更换耗材不需要找专用配件，护罩的最大外轮廓直径比打磨片大12mm，作业时护罩和作业面之间预留了足够的排屑间隙，不会因为碎屑堆积在护罩内部造成打磨片卡滞，机身尾部的充电接口做了内嵌式防水胶塞设计，日常作业环境里的粉尘、少量溅水不会进入接口内部造成接触不良。实际作业场景里，这款机型可以完成金属管材的小角度切割、焊接焊缝的余高打磨、金属表面锈层清除、瓷砖边角的修磨处理，甚至在模型制作、五金DIY场景里也能灵活使用，因为机身重量控制在1公斤以内，单手握持操作的时候可以精准控制打磨进给量，不会因为机身过重导致打磨过量，破坏工件的原有尺寸精度。

　　结构设计上，驱动电机的散热孔开设在机身尾部的侧面位置，和打磨片作业区域保持了足够的距离，打磨产生的金属碎屑不会顺着散热孔被吸入电机内部，延长了电机的使用寿命，内部的电路板做了灌封处理，能够抵御作业场景里的粉尘侵入，避免电路短路故障。握持手柄的直径设计参考了成年男性手掌的握持尺寸，收腰位置的直径比上下段小8mm，刚好贴合手掌虎口的贴合弧度，操作时可以稳稳握住机身，不需要刻意用力攥紧就能控制打磨方向，开关的按压力度设置在15N左右，既不会因为轻微触碰就触发，也不需要用很大力气就能按动，长时间连续作业手指不会产生明显的酸痛感。打磨片的主轴跳动量控制在0.1mm以内，打磨作业的时候不会出现明显的震纹，打磨出来的表面平整度可以满足普通工件的加工要求，不需要后续额外的抛光处理，主轴的锁紧结构采用内置式锁销，更换磨片的时候按下锁销就能固定主轴，转动磨片压片就能完成拆卸，操作步骤简单，现场作业的时候可以快速完成耗材更换，提升作业效率。
