机加工工装用多规格夹紧套件结构

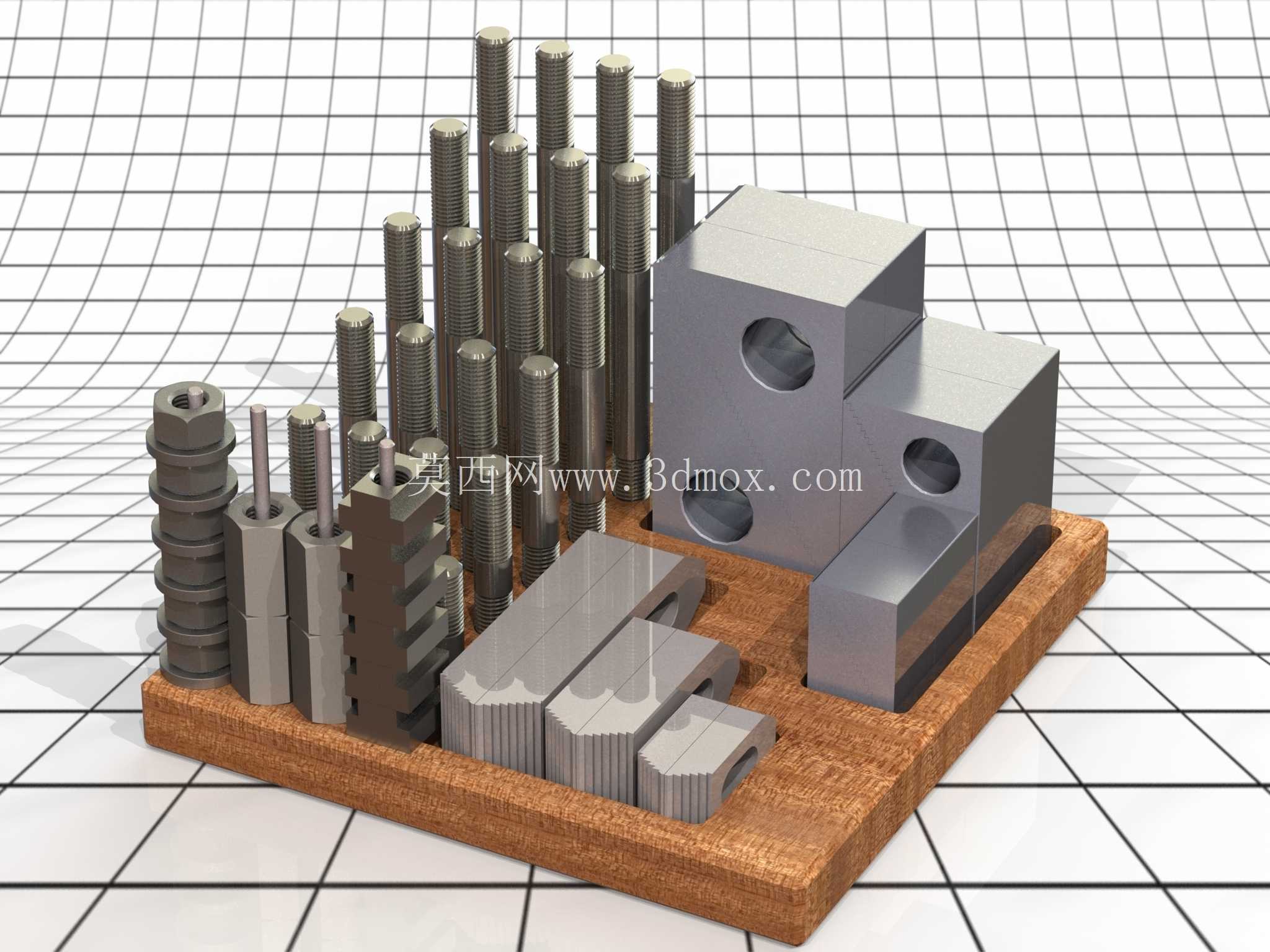

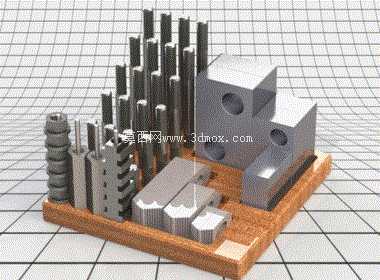

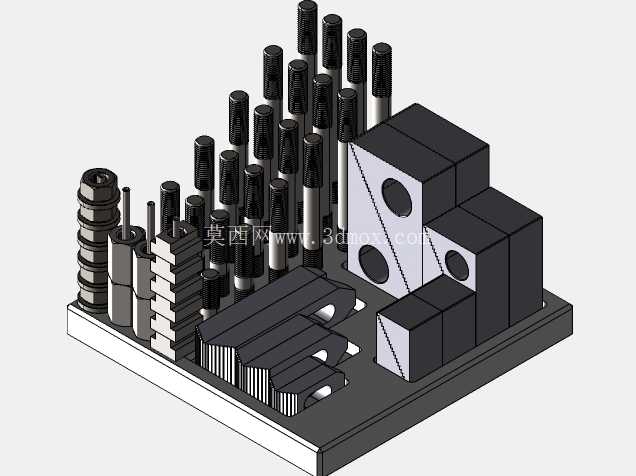

　　在中小批量机加工、工装夹具搭建、三坐标检测装夹场景里，这类组合式夹紧套件是一线车间、试制工位最常用的辅具之一，区别于定制化专用夹具，这套组件可以根据不同工件的外形、装夹高度、压紧点位灵活搭配，不需要额外开模制作专用压块，能大幅缩短工装准备周期，尤其适合多品种小批量的生产模式，以及院校实训、创客空间的快速装夹需求。整套组件以木质收纳底座为承载，所有零件按尺寸序列规整排布，底座上的定位槽对应每一类零件的外形，日常收纳时不会出现零件混杂、尺寸难找的问题，取用和归位都十分方便，也能避免细长螺柱磕碰变形、精密块规表面划伤。

　　组件里的成对台阶块设置了三种不同高度规格，每个高度配置两件，这类台阶块主要作为垫高支撑使用，装夹异形工件、带悬空结构的零件时，可以根据工件底部的悬空高度选择对应尺寸的台阶块垫在压紧点下方，避免压紧时工件出现翘曲变形，台阶块的两个平行面经过精磨处理，平面度和平行度都满足工装装夹的精度要求，支撑时不会因为接触面不平导致装夹定位偏移。三种不同长度的台阶夹同样各配置两件，这类夹块的作用是配合螺柱实现侧向定位或者端面压紧，夹块上的开口槽可以直接卡在螺柱上，不需要完全拧下螺母就能调整夹块位置，调整效率比实心压块高很多，针对不同的压紧跨距，可以选择对应长度的夹块，保证压紧力作用点刚好落在工件的刚性支撑区域，避免压伤薄壁工件或者让工件产生装夹内应力。

　　T型螺母是整套套件和工装平台连接的核心连接件，使用时可以直接滑入平台的T型槽内，不需要从槽端穿入，在已经摆放好工件的台面上调整装夹位置时十分方便，螺母的螺纹和配套螺柱完全适配，不会出现滑牙、咬合不畅的问题。螺柱部分覆盖了从80毫米到200毫米共6种公制长度规格，也就是对应3英寸到8英寸的英制换算尺寸，不同长度的螺柱可以适配不同高度的工件装夹需求：装夹较薄的板类零件时选用短螺柱，避免螺柱伸出过长影响刀具走刀路径；装夹较高的块状、轴类零件时选用长螺柱，保证螺母旋合长度足够，压紧时不会出现螺柱变形、螺纹脱开的问题。法兰螺母和连接螺母作为配套紧固件，法兰螺母自带的法兰面可以增大和压块的接触面积，压紧时不需要额外加装平垫圈，也能避免螺母旋紧时压伤夹块表面；连接螺母可以用来接长螺柱，应对极少数超出常规螺柱长度的特殊装夹场景，不用单独定制超长螺柱就能满足使用需求。整套组件里还配套了不同规格的螺丝钉、紧定螺钉，用来实现夹块之间的拼接、小零件的侧向顶紧，针对一些侧面有定位孔的工件，可以直接用对应规格的螺钉穿入夹块和工件定位孔，实现工件的完全定位，不需要额外加装定位销。从设计思路上看，这套夹紧套件完全遵循模块化、系列化的工装设计原则，所有零件的尺寸序列按照常用装夹场景的需求梯度设置，没有冗余的特殊规格，每一个零件都能在常规装夹作业中找到对应的使用场景，零件之间的连接尺寸完全统一，不同规格的螺柱、螺母、夹块可以任意组合搭配，不会出现尺寸不兼容的问题。从安装边界来看，整套组件收纳状态下的占用空间和普通小型工具箱接近，放在工装柜或者机床旁的工具架上不会占用过多操作空间；单个零件的最大外形尺寸不超过200毫米，最小的螺钉零件也做了尺寸区分，不会因为零件过小容易丢失。

　　实际使用时，所有钢制零件都经过表面发黑处理，具备基础的防锈能力，日常车间环境下使用不需要频繁做防锈保养，块类零件的表面硬度满足工装使用要求，正常压紧作业下不会出现压痕、变形，长期使用也能保持尺寸精度。在铸造模具的修模、铸件的机加工工序里，这类夹紧套件可以配合平台实现铸件的快速装夹，针对铸件毛坯面不平整的特点，可以通过不同高度的台阶块组合垫平工件，再搭配对应长度的螺柱和夹块实现多点压紧，避免铸件装夹时因为支撑点不实导致加工后出现尺寸变形；在三坐标检测工序中，这类组件不会产生磁性，不会影响检测精度，也可以灵活调整支撑点位置，避开检测探针的走刀路径，完成复杂外形零件的检测装夹。
