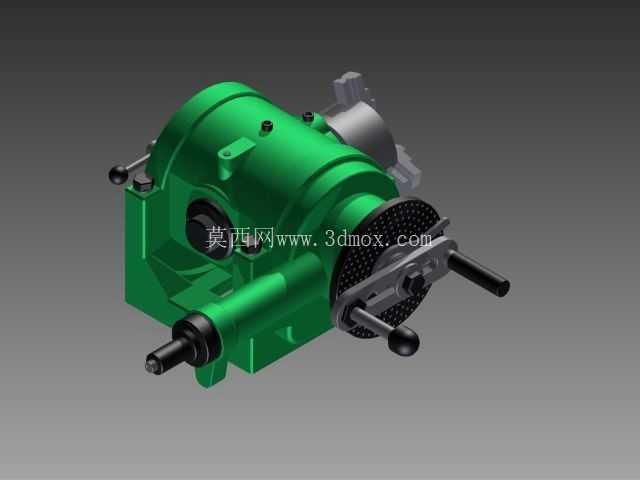

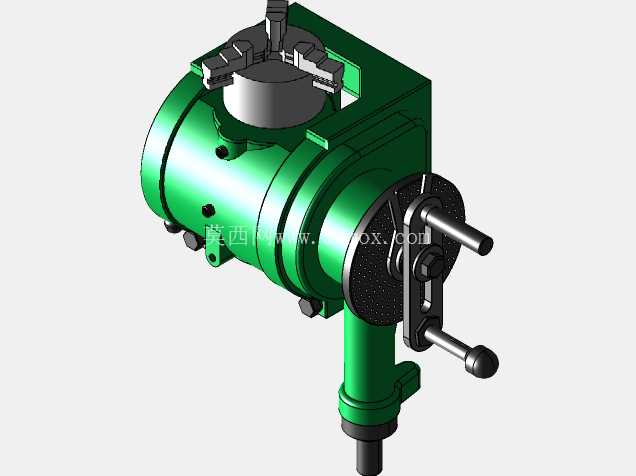

车床用万能分度头机械结构三维设计

　　整个部件的核心功能是通过蜗轮蜗杆传动副实现大减速比的回转传动，手动操作端的手柄转动一圈，主轴仅转过极小角度，配合分度盘的等分孔位，可实现2等分到数百等分的精准分度，满足不同等分需求的零件加工。设计过程中优先考虑了操作的便捷性，锁紧机构采用偏心压紧结构，操作人员扳动侧面锁紧手柄即可快速固定主轴角度，无需额外工具锁紧，减少加工过程中的辅助操作时间；主轴前端采用标准莫氏锥孔，可适配顶尖、卡盘、芯轴等多种装夹配件，适配不同装夹需求的工件，尾端的传动连接结构可与设备进给系统联动，实现连续回转进给，完成螺旋槽、凸轮类曲面的加工。这款分度头是车床配套的核心工装附件，主要适配普通卧式车床、万能铣床的回转分度加工场景，在机械加工车间的小批量零件生产、工装修配、教学实训场景中应用广泛，可完成花键轴、齿轮坯、多面体零件、等分槽类零件的装夹与分度回转加工，解决常规卡盘无法实现精准圆周等分定位的加工痛点。从实际使用场景来看，该部件安装在车床中拖板或者铣床工作台面时，需要保证主轴轴线与设备进给方向的平行度误差控制在0.02mm/100mm以内，底面定位键需与工作台T型槽精准配合，避免装夹偏差导致的分度误差。

　　从结构布局来看，整个壳体采用一体式铸铁结构设计，壁厚均匀设置为8-12mm，既保证整体刚性，又避免不必要的重量增加，内部蜗轮蜗杆副采用浸油润滑结构，壳体下部设置储油腔，日常维护时仅需定期更换润滑油即可保证传动副的使用寿命，无需频繁拆解维护。外形尺寸方面，主体壳体长度约320mm，宽度约180mm，主轴中心高为125mm，适配加工直径200mm以内的盘类、轴类零件，安装时底面的两个安装螺栓孔间距为150mm，可适配多数中小型机床的工作台T型槽间距，无需额外制作过渡转接板。

　　操作端的分度盘设置在壳体外侧，配备三圈不同孔数的等分孔位，配合分度插销可快速完成不同等分数的定位，插销带有弹簧复位结构，拔出后自动回弹，操作时单手即可完成分度定位动作。侧面的主轴锁紧块采用耐磨铜质材料，锁紧时与主轴外圆面均匀接触，不会损伤主轴表面，同时保证锁紧后主轴无窜动，切削过程中不会出现角度偏移。输出端的三爪卡盘连接法兰采用短锥定位结构，装卡盘时可快速定心，重复定位精度控制在0.01mm以内，减少卡盘拆装后的校准时间。整个传动链的间隙通过蜗杆端部的调节螺母进行调整，长期使用出现磨损后，可通过调整螺母补偿传动间隙，保证分度精度始终维持在允许范围内，无需更换核心零件即可恢复设备精度。

　　在实际加工场景中，该分度头可配合尾座使用，装夹长度300mm以内的长轴类零件，完成等分槽、扁位、齿形的加工，也可单独使用装夹盘类零件，完成端面等分孔、径向槽的加工，适配的加工工序涵盖铣削、钻削、镗削、刻线等多种加工类型，是中小型机械加工车间必备的通用工装附件。设计时充分考虑了操作的人机工程性，所有操作手柄的旋转半径均控制在120mm以内，操作人员站在设备操作位即可完成所有锁紧、分度、进给操作，无需大幅度移动身体，降低长时间操作的疲劳感。壳体表面的散热筋结构既增加了壳体刚性，又可在连续运转时带走传动副产生的热量，避免长时间运转导致的油温过高，润滑脂或润滑油变质速度减慢，延长维护周期。
