水平轴三叶风力发电演示装置结构设计

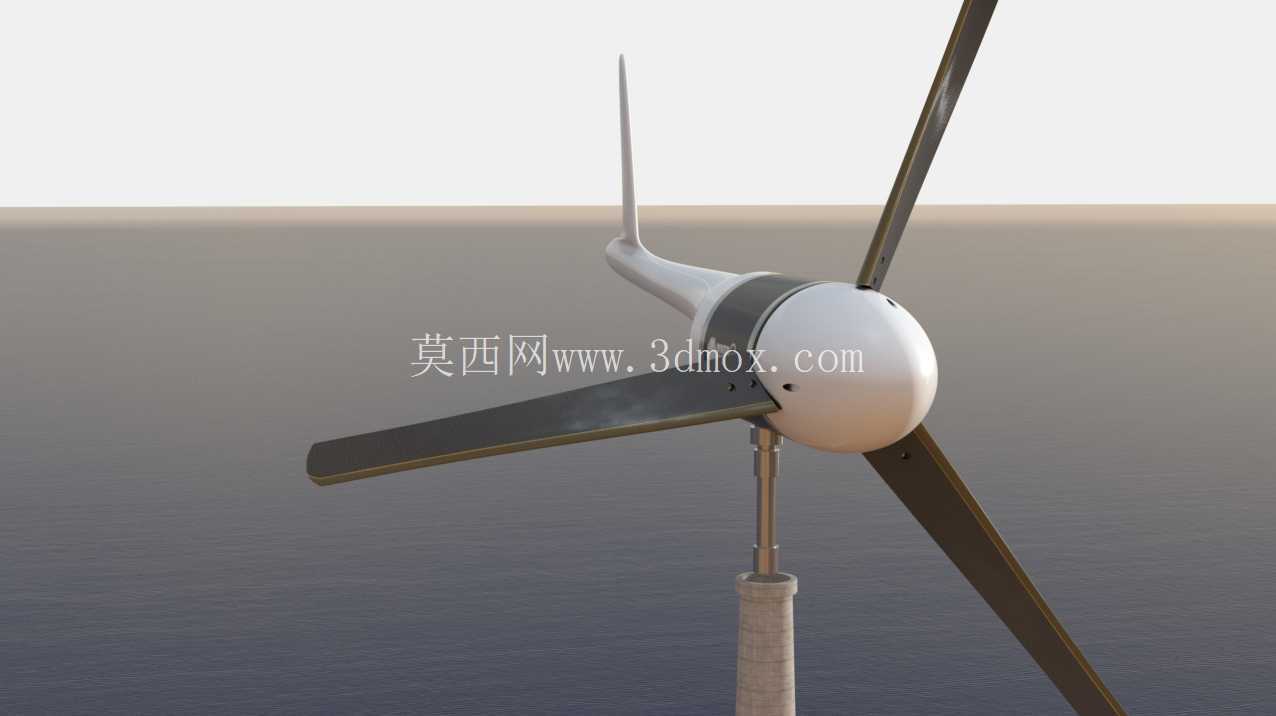

　　这套水平轴三叶风力发电演示装置的三维结构，完整还原了商用并网型风电机组的核心传动与支撑逻辑，可直接用于新能源科普展项搭建、职业院校风电专业教学演示、风电场运维培训的教具开发，也能作为工业动画渲染、产品宣传视频制作的基础资产，适配展会互动装置、企业展厅新能源板块的实物演示需求。

　　从实际功能落地的角度看，整套结构围绕风能捕获、动能传递、支撑固定三个核心模块做了拆分设计，方便演示时做逐层拆解展示。叶轮部分采用等截面细长叶片布局，叶根与轮毂的连接位置预留了标准法兰接口，可根据演示需求调整叶片安装角，直观展示不同桨距角下的风能捕获效率差异；叶片前缘做了圆弧过渡处理，避免尖锐棱边在演示操作时造成划伤，叶尖设置了小尺寸上翘结构，既还原了实机的叶尖减阻设计逻辑，也能在叶轮转动时降低空气紊流带来的抖动，提升演示过程的运行稳定性。

　　机舱部分采用流线型椭球外壳设计，将内部的主轴、增速齿轮、发电模块的安装位全部整合在壳体内部，外壳做了对半拆分的卡扣结构，不需要额外紧固件就能快速开合，方便演示时展示内部传动链路；机舱尾部设置了垂直尾翼结构，在演示场景下遇到侧向气流时，可自动带动机舱绕塔筒轴线回转，让叶轮始终对准来风方向，还原实机的偏航对风功能，不需要额外加装电控偏航机构就能实现被动对风，简化演示装置的配套驱动系统。

　　塔筒部分采用分段式圆柱结构，上下段通过止口定位配合，可根据演示场地的高度需求调整塔筒总长度，塔筒底部设置了方形安装法兰，法兰面上均匀分布四个安装通孔，可直接固定在混凝土基座、钢制展台架或者移动演示台面上，安装边界适配多数常规科普展台的预留安装位，不需要额外做转接板加工；塔筒与机舱的连接位置设置了推力轴承安装位，可承载机舱与叶轮的整体重量，同时保证机舱回转时的转动顺畅度，避免卡滞问题。

　　设计过程中特意对各部件的层级装配关系做了优化，所有连接位置都设置了清晰的装配导向特征，比如叶根与轮毂的连接做了D型轴防呆结构，塔筒分段连接做了定位销孔，机舱外壳的卡扣做了大小区分，即使是没有机械装配经验的演示操作人员，也能快速完成整套装置的拆装，不会出现装反、装错的问题。各运动部件之间都预留了足够的安全间隙，叶轮转动时叶片与塔筒之间的净距离满足演示场景的安全要求，不会出现运转时叶片擦碰塔筒的问题；叶片材质在实际制作时可选用轻质工程塑料，降低叶轮整体转动惯量，即使是低风速的室内演示环境，也能带动叶轮平稳转动，不需要额外加装风机驱动就能实现自然风驱动演示。

　　整套结构的尺寸比例完全参照商用兆瓦级风电机组做了等比缩放，各部件的相对位置、外形轮廓都与实机保持一致，在做渲染输出或者3D打印实物制作时，不需要额外调整比例就能直接使用，可直观展示风力发电机从风能捕获到电能输出的完整流程，帮助观看者快速理解风电设备的核心工作原理，也能作为结构设计人员入门风电设备设计的参考案例，梳理水平轴风电设备的核心结构逻辑与装配关系。
