可转位方肩铣削刀盘结构三维设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1152648
  • 可转位方肩铣削刀盘结构三维设计
  • 可转位方肩铣削刀盘结构三维设计
  • 可转位方肩铣削刀盘结构三维设计
  • 可转位方肩铣削刀盘结构三维设计

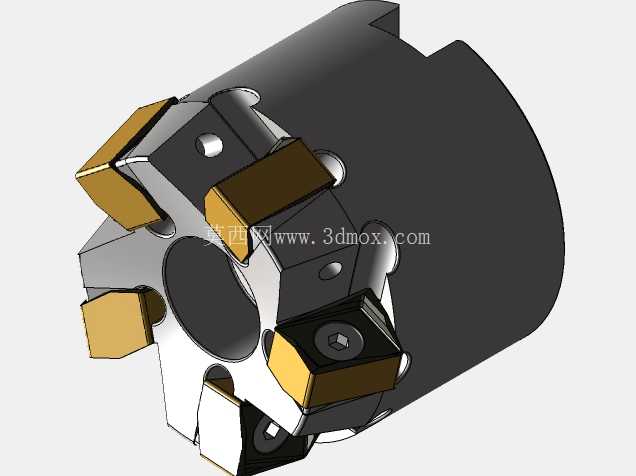

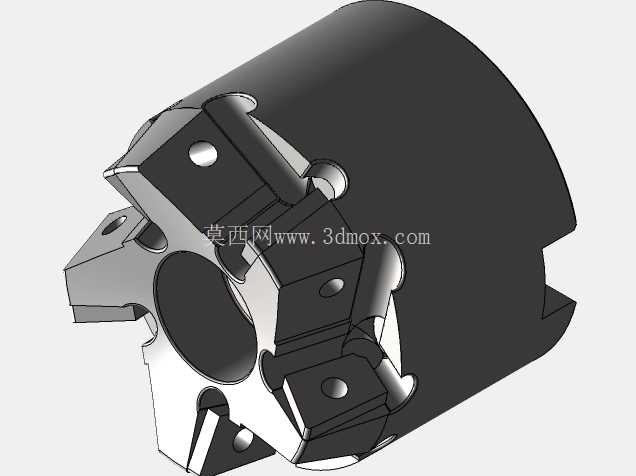

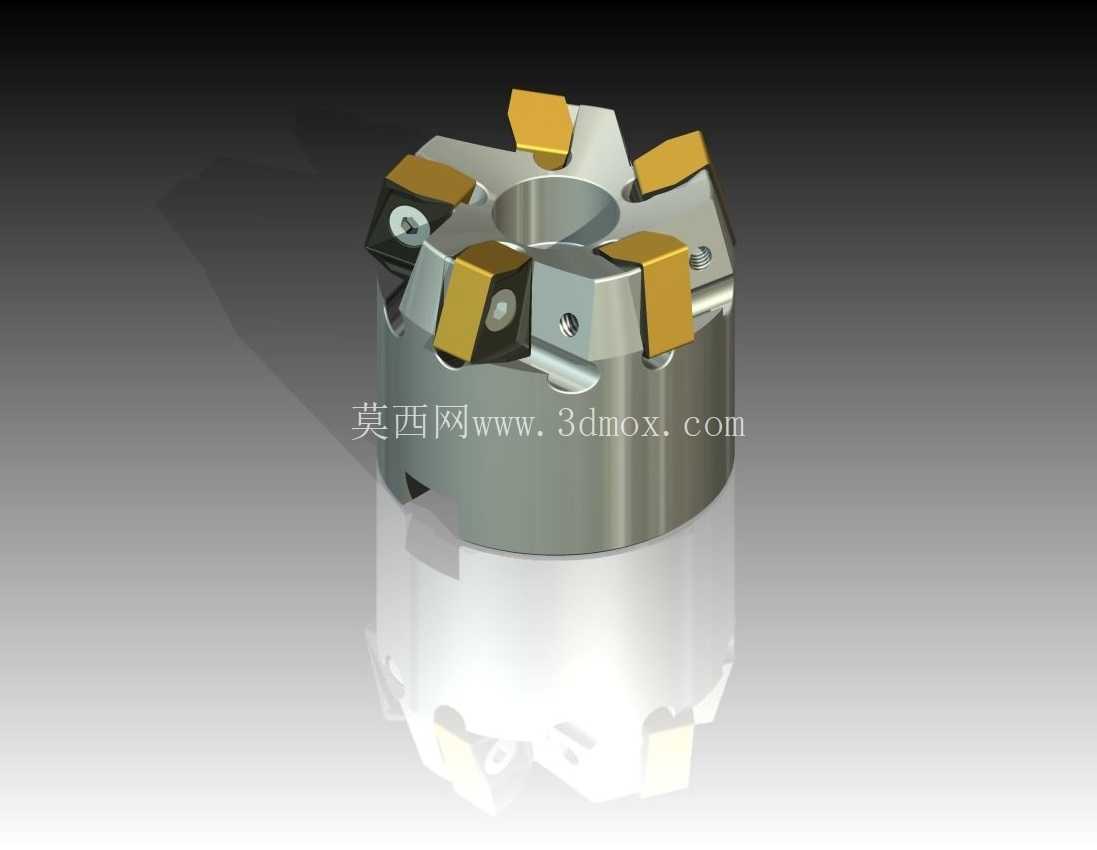

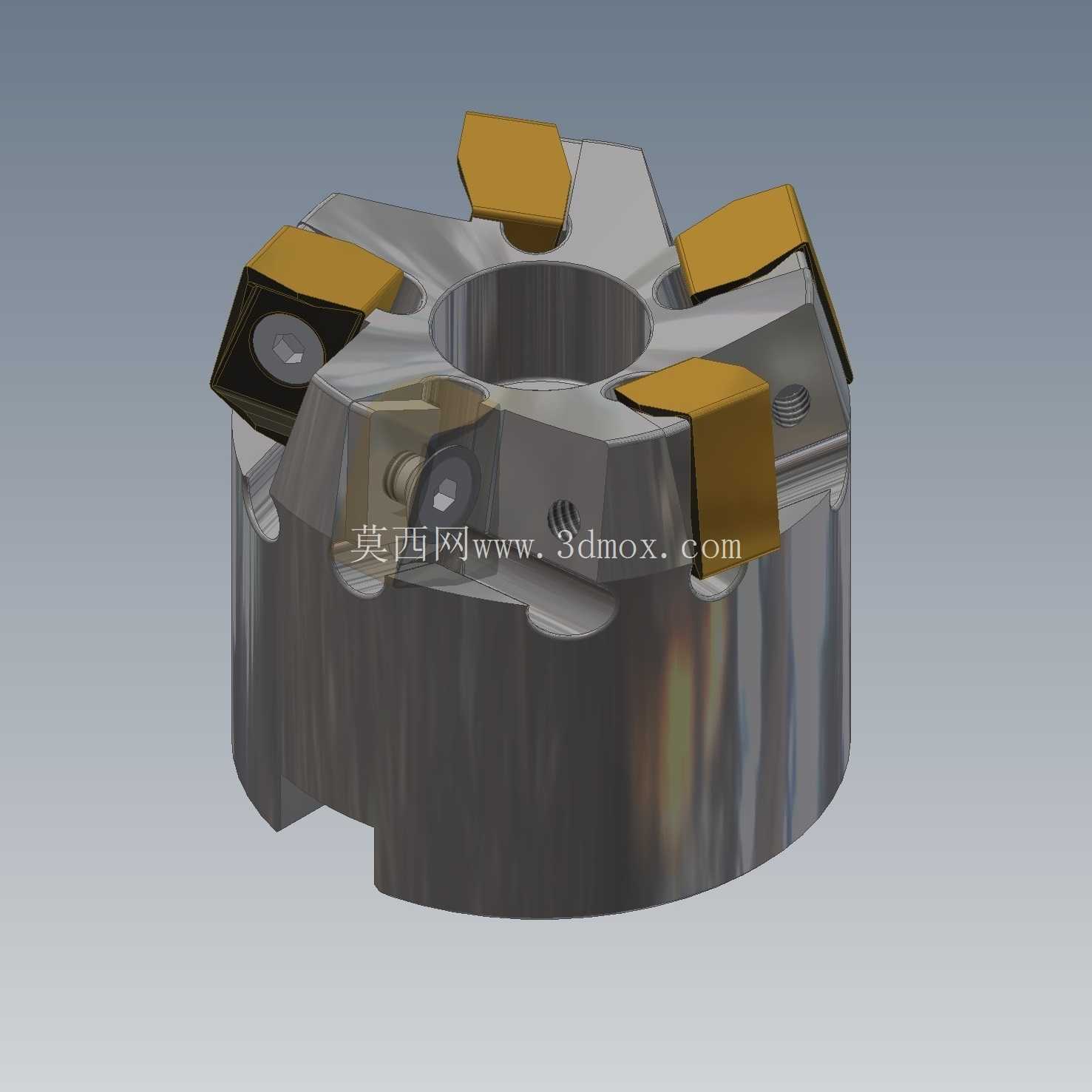

这款可转位方肩铣刀盘的三维建模,完全围绕数控铣削工序的实际加工需求展开,在结构设计阶段就充分考虑了粗、半精加工阶段的切削负载、刀片更换效率、安装适配性等一线加工场景的核心痛点。从实际应用场景来看,这类刀盘主要适配立式加工中心、数控铣床等设备,可完成平面铣削、台阶方肩铣削、槽侧铣削等常见机加工工序,覆盖普通结构钢、合金钢、铸铁等多种常见金属工件的加工需求,在通用机械零部件加工、模具钢料开粗、工装夹具零件加工等场景中都有极高的使用频次。

从功能特性来看,刀盘采用模块化可转位刀片设计,每个刀位通过压紧螺钉将硬质合金刀片固定在刀座槽内,刀片磨损后无需重新拆卸刀盘,仅需松开压紧螺钉转动刀片更换切削刃、或是直接替换新刀片即可快速恢复切削能力,大幅减少换刀辅助时间,相比传统焊接式铣刀能有效降低刀具使用成本。刀体本身采用合金结构钢材质设计,表面做硬化处理,在承受断续切削冲击时能保证足够的刚性,避免切削过程中出现刀体变形、刀片移位的问题。每个刀位的刀片安装角度都经过精确计算,主偏角采用90度设计,保证铣削台阶面时侧壁与底面的垂直度满足加工公差要求,同时刀片带有合理的前角与后角参数,既能降低切削阻力减少机床主轴负载,也能避免后刀面与已加工表面产生摩擦,提升加工表面质量。刀齿采用错齿排布的设计思路,相邻刀齿的切削刃在轴向有微小的高度差,能有效分散切削冲击力,降低铣削过程中的振动,提升加工平稳性,也能延长刀片的使用寿命。

从外形尺寸与安装边界来看,这款刀盘的安装接口采用标准的端面中心孔配合侧固锁紧的结构,可适配标准的数控刀柄接口,安装时仅需将刀盘中心定位柱与刀柄定位孔配合,拧紧侧面锁紧螺钉即可完成装夹,安装定位精度能保证刀盘的径向跳动在合理公差范围内,避免单齿负载过大导致的崩刃问题。刀盘的外径尺寸、内孔安装直径、刀体总高度都严格遵循通用可转位铣刀的尺寸规范,在编程加工时可直接匹配对应直径刀盘的切削参数,无需额外做尺寸适配。刀盘的排屑槽采用大开口的流线型设计,切削过程中产生的切屑可顺着排屑槽快速排出,避免切屑堆积在切削区域造成二次切削、刮伤已加工表面的问题。

在三维建模过程中,所有配合尺寸都严格按照刀具设计的公差要求做了约束,刀片安装槽的定位面角度、螺钉孔的位置精度、中心定位孔的同轴度都做了对应的尺寸关联,保证模型在虚拟装配时能完全还原实际刀具的装配关系,不会出现干涉、错位的问题。刀体上的每个刀座都做了等角度圆周阵列,保证每个刀齿的切削轨迹均匀一致,避免出现个别刀齿负载过大的情况。同时刀盘的端面做了减重设计,在保证刀体整体刚性的前提下减少了刀体自重,降低主轴高速旋转时的动平衡负载,适配更高转速的铣削加工需求。在实际选型使用时,可根据加工机床的主轴功率、工件的材料硬度、加工余量大小匹配对应牌号的硬质合金刀片,调整切削转速、进给量等参数,就能实现稳定高效的铣削加工。
