AXA刀架千分表安装固定座结构

在普通车床、小型数控车床的日常加工场景中，刀具安装后的位置校准、工件加工过程中的尺寸精度复核，一直是一线操作中影响加工效率与成品合格率的关键环节。传统的刀架找正多依赖试切测量、磁性表座吸附床身的方式，不仅找正效率低，磁性表座还容易受切削振动影响出现位移，导致测量数据偏差，尤其是在小批量多品种的加工场景下，频繁更换刀具后的重复找正会占用大量有效加工时间。这款适配AXA规格快换刀架的千分表安装座，正是针对车床刀架上的表具固定痛点设计，直接将千分表集成安装在刀架工位上，无需额外借助外部吸附或支撑结构，从根源上规避了表具安装基准偏移的问题。

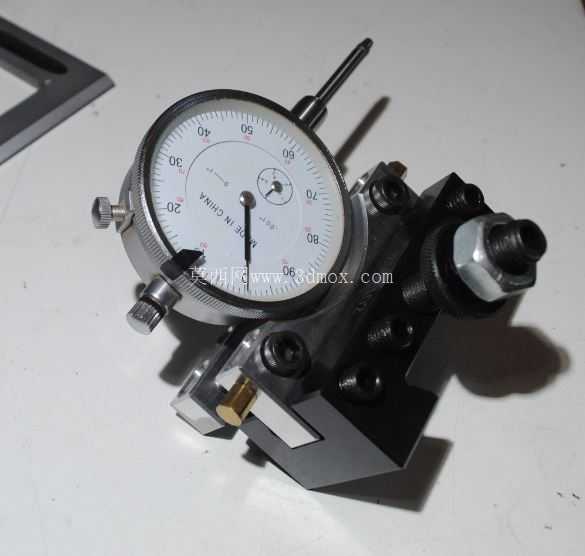

从实际使用逻辑来看，该安装座的核心功能是为杠杆千分表、普通百分表提供与刀架刚性连接的固定基准，安装完成后表具可随刀架一同完成纵向、横向的进给移动，既可以用于新装刀具的刀尖位置对刀校准，快速确定刀具的X向、Z向起始坐标，减少试切废料的产生；也可以在加工过程中对工件的装夹跳动、加工面的形位误差进行在线测量，无需将工件拆下移至检验工位，大幅缩短工序间的检测等待时间。尤其是在加工台阶轴、薄壁套类零件时，借助固定在刀架上的千分表，可以在进给过程中实时监测让刀量，及时调整切削参数，避免尺寸超差。

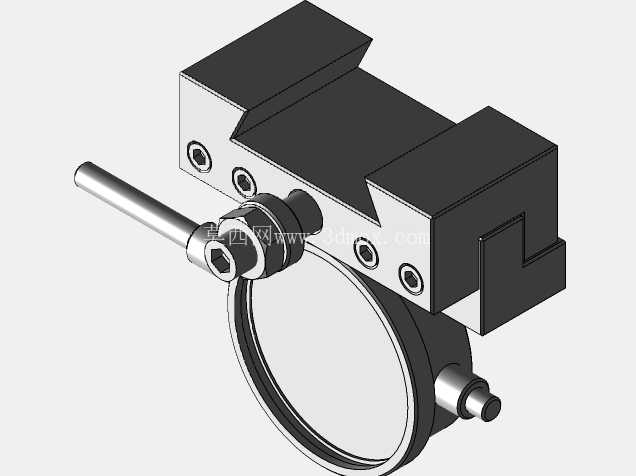

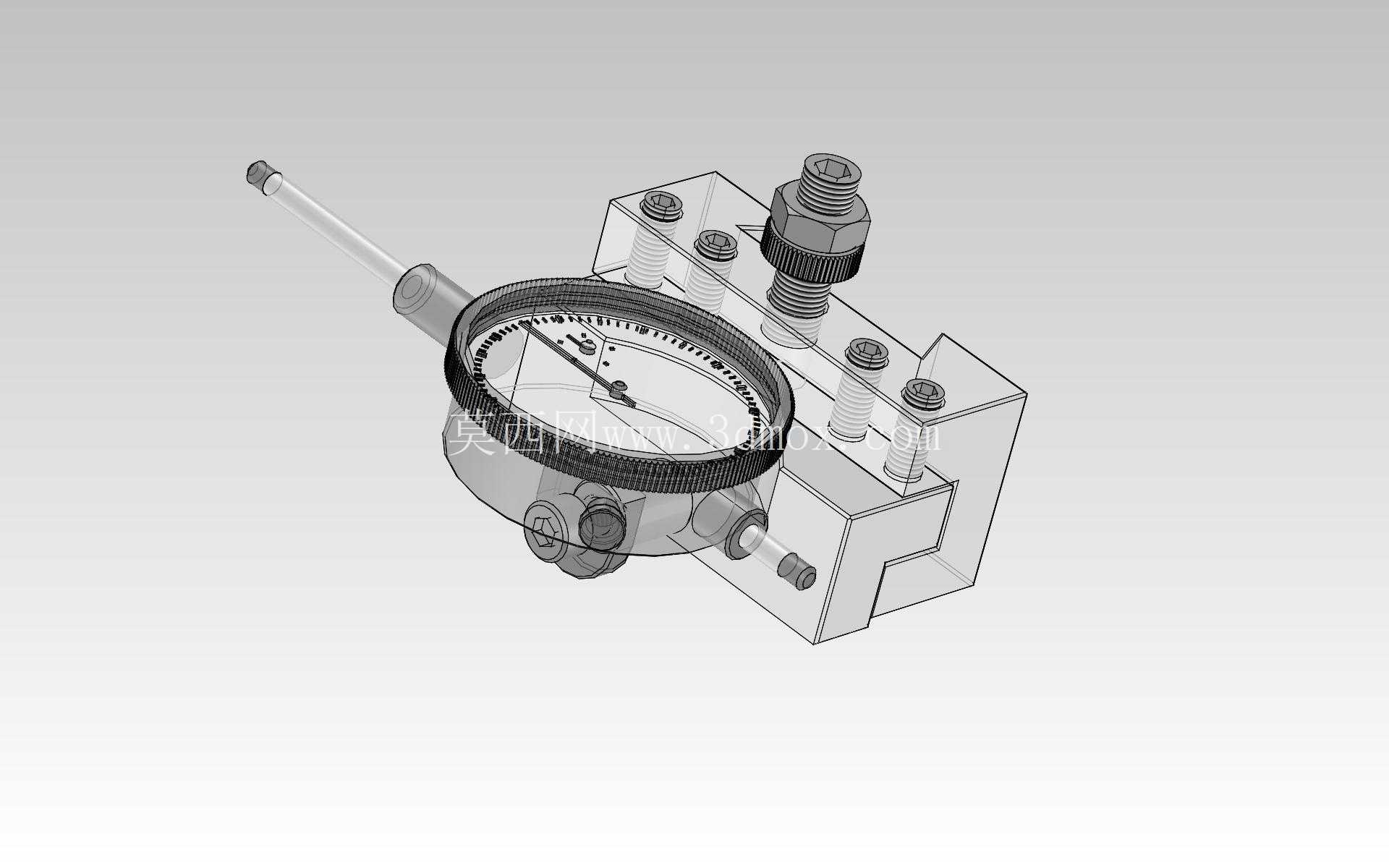

在结构设计层面，该安装座采用分体式夹紧结构，主体基座设置有与AXA刀架工位匹配的定位卡槽，卡槽尺寸严格对应标准AXA刀架的安装凸台宽度与压紧螺栓间距，安装时直接嵌入刀架的工具位，通过刀架自带的压紧螺栓即可完成固定，无需对原有刀架进行任何打孔、改装，不会破坏机床原有结构。基座上方设置有两组独立的夹紧单元：一组是用于固定千分表夹持杆的圆孔夹紧结构，内孔直径适配标准百分表、千分表的φ8mm夹持套筒，侧面采用内六角螺钉锁紧，可根据测量需求调整表具的伸出长度与偏转角度，满足不同直径工件、不同刀具位置的测量需求；另一组是可调式限位挡块结构，带有微调螺纹副，可在对刀时作为Z向定位基准，快速确定刀具的轴向起始位置，减少反复移动拖板的对位时间。

考虑到车床加工现场的切削液喷淋、铁屑飞溅工况，安装座的所有棱边都做了倒角处理，避免铁屑堆积在结构缝隙中难以清理；夹紧螺钉的头部都设计有内六角沉孔，不会突出安装座表面，防止缠绕长切屑。整个安装座的外形轮廓控制在AXA刀架单工位的边界范围内，安装后不会与相邻工位的刀具、刀架回转部分产生运动干涉，横向宽度不超过刀架本体宽度，纵向伸出长度控制在120mm以内，即使在刀架回转换刀时，也不会碰撞卡盘、尾座等机床部件。安装座的基准面平面度控制在0.02mm以内，表具安装孔与基座定位底面的平行度公差控制在0.01mm/100mm范围内，保证表具安装后测量杆的运动方向与机床进给方向平行，避免因安装角度偏差带来的测量误差。

从安装适配性来看，该安装座不需要额外的转接配件，只要是采用标准AXA规格快换刀架的小型车床，不管是普通台式车床还是小型排刀数控车床，都可以直接装夹使用。安装时只需要将刀架对应工位的压紧螺栓松开，将基座的定位卡槽卡入刀架的安装凸台，拧紧原有压紧螺栓即可完成基座固定，整个安装过程不超过两分钟，后续更换表具也只需要松开表夹螺钉即可快速拆装，不需要重新调整基座位置。在实际加工验证中，采用该安装座固定千分表进行对刀，单次刀具找正时间比传统磁性表座找正缩短60%以上，且由于基座与刀架刚性连接，测量过程中不会因为机床振动出现表具滑移，重复定位精度可以控制在0.01mm以内，完全满足常规车削加工的精度校准需求。针对不同的测量场景，使用者还可以通过调整表具的夹持角度，完成工件端面跳动、外圆圆度、刀具磨损量等多项参数的在线检测，替代了原有需要多套专用检具才能完成的测量工作，非常适合小型机加工车间、维修车间的日常加工检测使用。
