迷你托盘铣床用螺丝压紧夹具结构

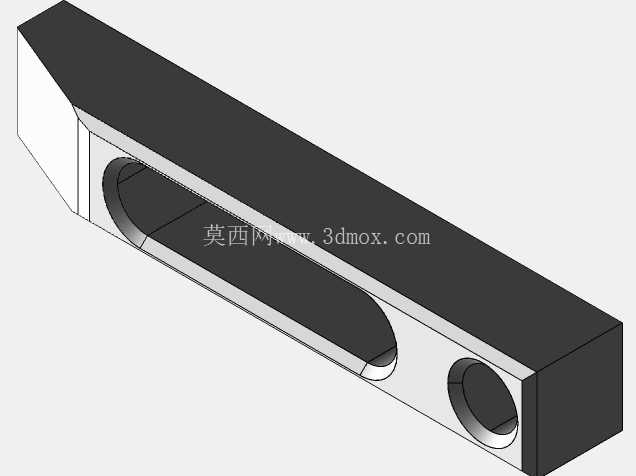

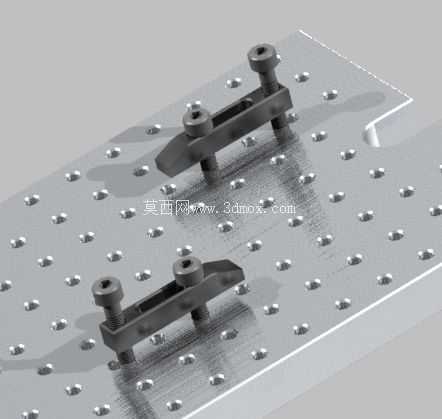

　　在小型精密铣削加工场景中，迷你托盘铣床的工件装夹一直是影响加工效率与装夹精度的核心环节，这类设备通常搭载带阵列定位孔的工作台面，传统台虎钳装夹会占用大量工作台有效行程，且无法适配异形、薄型工件的多点压紧需求，本次设计的螺丝式压紧夹具，正是针对这类小型工作台的装夹痛点开发的专用压紧组件。整套夹具采用分体式压臂搭配双螺栓锁紧的结构形式，压臂主体做了偏心受力优化，压头位置做了下沉式让位设计，当螺栓锁紧时，压臂会以靠近压头一侧的螺栓为支点形成杠杆压紧力，仅需两颗内六角螺栓即可完成对工件边缘的稳定压紧，不会出现传统单螺栓压块容易偏转、压持力不均的问题。从安装边界来看，这套夹具完全适配迷你托盘铣床工作台的标准孔距阵列，固定螺栓的中心距与工作台定位孔的孔距完全匹配，安装时无需额外打孔改制，直接将螺栓穿入工作台对应孔位，调整压臂伸出长度至工件边缘即可完成装夹，单组夹具的压臂长度控制在合理范围，不会在铣削加工时与主轴行程发生干涉，压臂的厚度经过反复校核，既保证了足够的压紧刚度，又不会因为厚度过大抬高压持高度导致工件装夹悬空。

　　在实际加工场景中，这类夹具可以多组搭配使用，针对不同形状的工件，在工件的多个受力点布置夹具，实现薄板、异形件、小型结构件的稳定装夹，相比传统的重型压板，这套夹具的整体重量更轻，调整位置时无需借助工具撬动，松开锁紧螺栓即可沿工作台孔位快速滑移调整位置，大幅缩短单件工件的装夹辅助时间。设计过程中针对压臂的受力变形做了针对性优化，压臂的截面采用变厚度设计，螺栓安装位置做了局部加厚处理，压头接触工件的位置做了圆角过渡，避免压伤工件表面，同时压臂的非受力区域做了减重槽设计，在保证整体结构强度的前提下降低了夹具自身重量，也减少了材料的无效消耗。

　　锁紧螺栓采用标准内六角圆柱头螺栓，属于通用五金配件，后期使用过程中如果出现螺纹磨损、螺栓变形的情况，可以直接替换同规格标准件，无需专门定制配件，降低了后期的维护成本。在实际使用时，操作人员可以根据工件的厚度调整螺栓的锁紧行程，压臂的上下活动范围可以覆盖0到30毫米厚度的工件装夹需求，无论是薄铝板、塑料样件还是小型钢制零件，都可以通过调整螺栓锁紧量获得合适的压持力，不会因为压持力过大导致薄壁工件变形，也不会因为压持力不足在铣削过程中出现工件移位的问题。

　　针对铣削加工中切削液喷淋的场景，整套夹具的结构没有积屑死角，压臂与螺栓的连接位置做了间隙配合，切削液和切屑不会卡在连接缝隙中，加工完成后只需用压缩空气吹扫即可清理干净，不会出现切屑堆积导致夹具拆卸困难的问题。多组夹具搭配使用时，可以在工作台面上形成灵活的装夹布局，不受台虎钳固定钳口范围的限制，对于长度超出台虎钳夹持范围的长条形工件，也可以通过两组夹具分别压紧工件两端实现稳定装夹，拓展了迷你托盘铣床的加工适配范围。压头位置的接触面做了滚花防滑处理，压紧工件时可以增加接触摩擦力，即使在大切削量的粗加工场景下，也不会出现压臂打滑移位的情况，保证加工过程的装夹稳定性。整套夹具的结构没有复杂的异形曲面，加工制造难度低，普通的铣削设备即可完成全部零件的加工，适合小型加工车间自行制作使用，也可以作为小型铣床的标配附件配套使用。
