1.5米翼展3D打印狐狸滑翔机结构设计

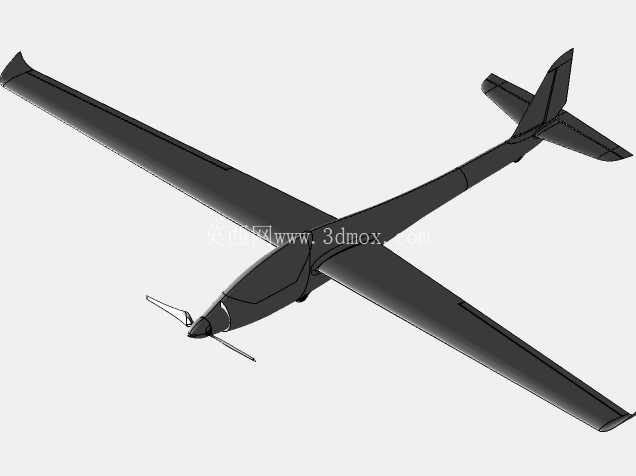

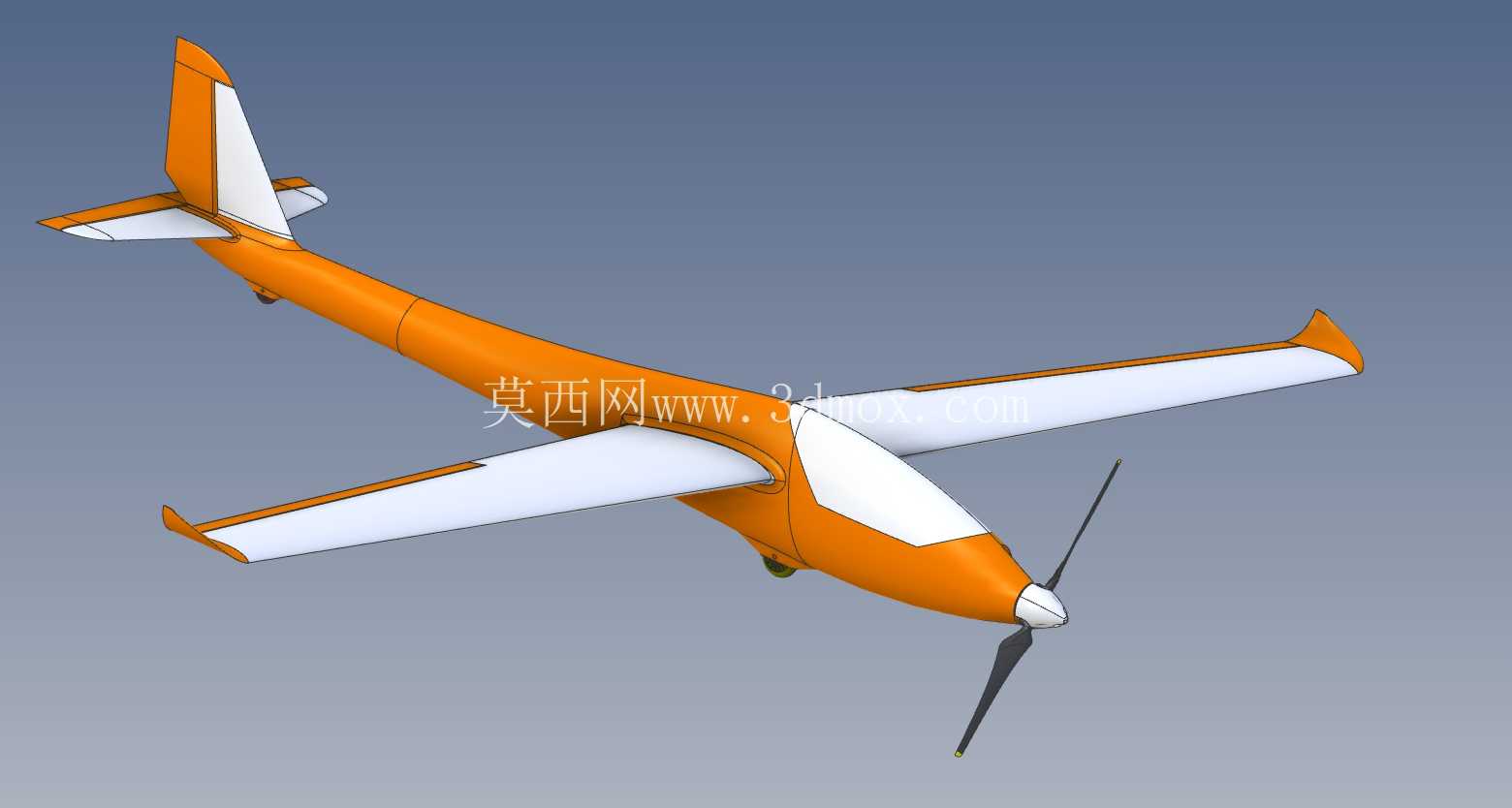

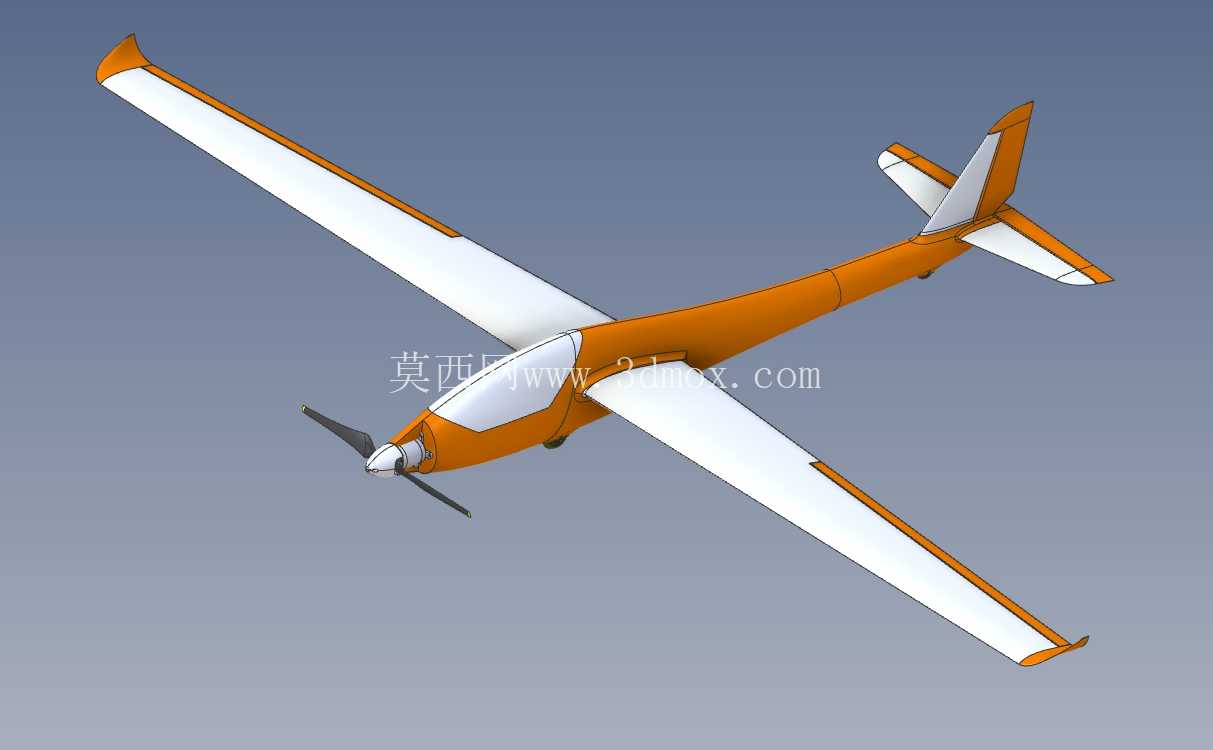

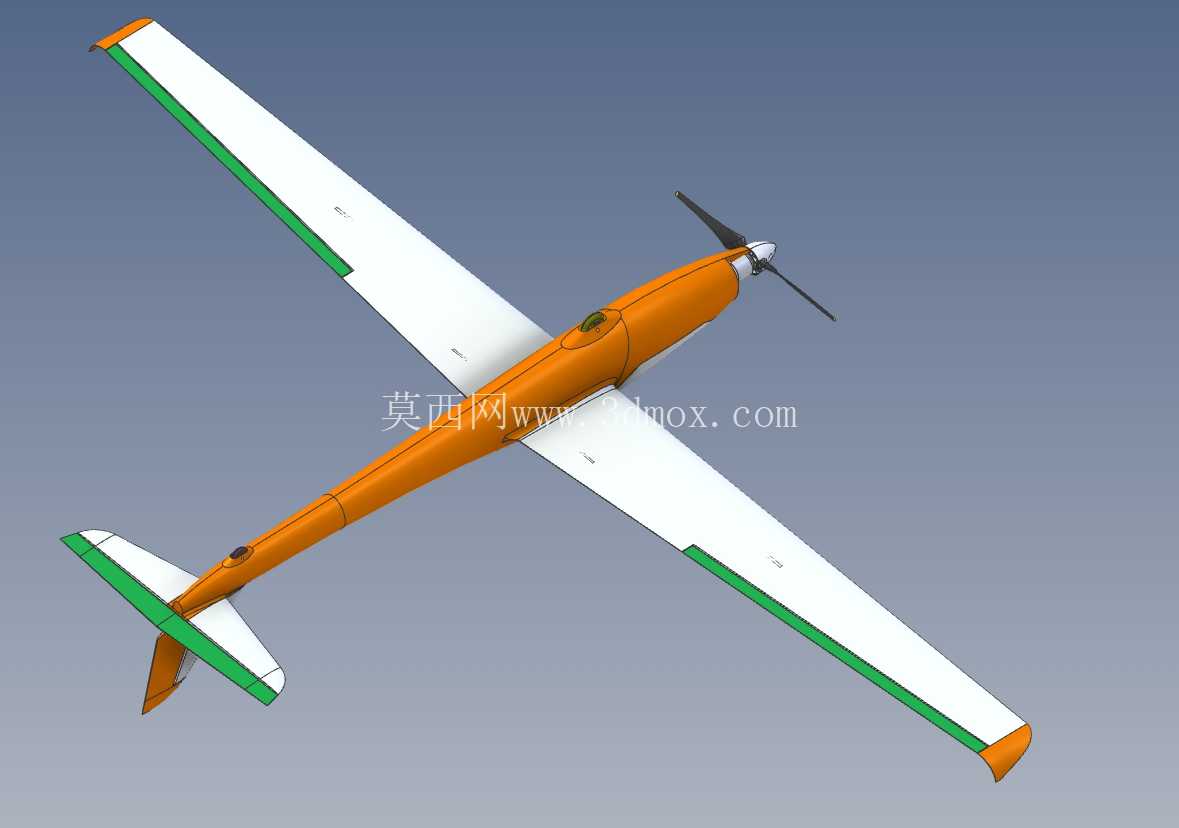

这款固定翼滑翔机采用上单翼常规布局搭配前置螺旋桨动力配置，整机翼展达到1.5m，所有结构部件均适配熔融沉积成型3D打印工艺生产，无需复杂开模流程即可完成小批量制作或个人DIY组装。从实际应用场景来看，该机型可作为航模爱好者入门练习机型使用，也可搭载轻量化航拍设备、小型传感模块完成低空低速环境下的近距观测、航拍摄影任务，相比多旋翼无人机拥有更长的滞空时间与更低的动力消耗，在开阔无强风的野外场地、城郊空旷区域均可完成起降操作，对起降场地的平整度要求较低，平整草地、硬化路面均可满足滑跑起降需求。

从功能特性层面来看，整机采用流线型低阻机身设计，机身截面为近似椭圆的修形截面，能够有效降低飞行过程中的压差阻力，机翼采用平直翼搭配小幅上反角设计，既保证了低速飞行状态下的升力系数，也提升了横航向稳定性，新手操纵时不易进入螺旋失速状态；尾翼采用常规平尾加垂尾的布局，操纵舵面的舵效线性度较好，舵量设置适配入门级飞手的操纵习惯，不会出现舵量过于灵敏导致的操纵过量问题。前置动力舱预留了标准航模电机、电调的安装位，可适配市面上常见的22系列外转子无刷电机，搭配9-10寸螺旋桨即可提供足够的起飞拉力，动力舱与机身主体采用快拆结构设计，日常运输、维护时可快速拆卸动力组件，减少整机收纳长度。

设计过程中充分考虑了3D打印工艺的成型限制，所有部件的壁厚均设置为1.8-2.2mm区间，既保证了结构强度满足飞行受力要求，也避免了壁厚过大导致的打印时间过长、整机重量超标问题；所有悬空打印部位均添加了45度以下的自支撑斜面，打印时无需额外添加支撑结构即可完成成型，大幅降低了后处理的工作量，去除支撑带来的表面瑕疵问题也得到了有效控制。机翼采用分段式设计，左右机翼分别打印后通过碳杆插接与机身中段连接，插接位置预留了标准直径的碳纤杆安装孔，既保证了机翼与机身的连接强度，也可在机翼受损时单独更换单侧机翼，降低维修成本；机身内部预留了电池舱、接收机、舵机的安装空间，电池舱位置靠近整机重心点，可通过调整电池前后位置快速配平整机重心，无需额外添加配重块即可达到设计重心位置，进一步控制整机起飞重量。

安装边界方面，整机组装完成后全长约1.1m，机尾高度约0.28m，机翼与机身的连接插接件公差控制在0.2mm以内，组装后机翼无松动、晃量问题，舵机安装位适配9g规格的微型航模舵机，舵面连杆采用标准1.2mm钢丝连杆，安装时无需额外打孔即可完成舵机与舵面的传动连接。起落架采用后置尾轮搭配前置主起落架的布局，主起落架位置靠近整机重心，滑跑起降时可有效避免拿大顶问题，起落架与机身的连接部位做了局部加厚处理，能够承受降落时的冲击载荷，不会出现降落时连接部位断裂的问题。机身表面的蒙皮分色区域做了台阶式定位设计，后期粘贴蒙皮或喷涂分色时可直接沿着台阶定位，无需额外遮盖即可得到整齐的分色边界，降低了外观处理的难度。

从飞行性能的设计匹配来看，整机设计起飞重量控制在800-1000g区间，翼载荷约为38g/d㎡，属于典型的低速滑翔机翼载荷区间，在无动力状态下的滑翔比可达到1:12左右，遇到上升气流时可实现长时间无动力滑翔，动力飞行状态下的平飞速度约为40-55km/h，失速速度低于25km/h，即使操纵失误进入失速状态，只需小幅推杆即可快速改出，对入门飞手十分友好。机翼的翼型采用平凸翼型，升阻比表现均衡，低速升力充足，同时制造难度较低，3D打印后只需简单打磨即可得到光滑的翼型表面，无需复杂的翼型修形工序。尾翼的安定面与操纵面之间采用活页式一体打印铰链，无需额外安装金属或塑料活页，打印完成后直接弯折即可得到活动舵面，铰链部位的疲劳强度经过反复弯折验证，可满足上百架次飞行的操纵需求，不会出现铰链断裂问题。
