两用开口梅花组合扳手结构设计

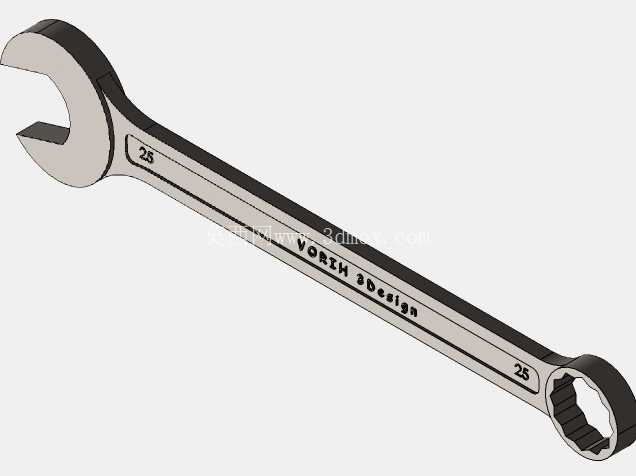

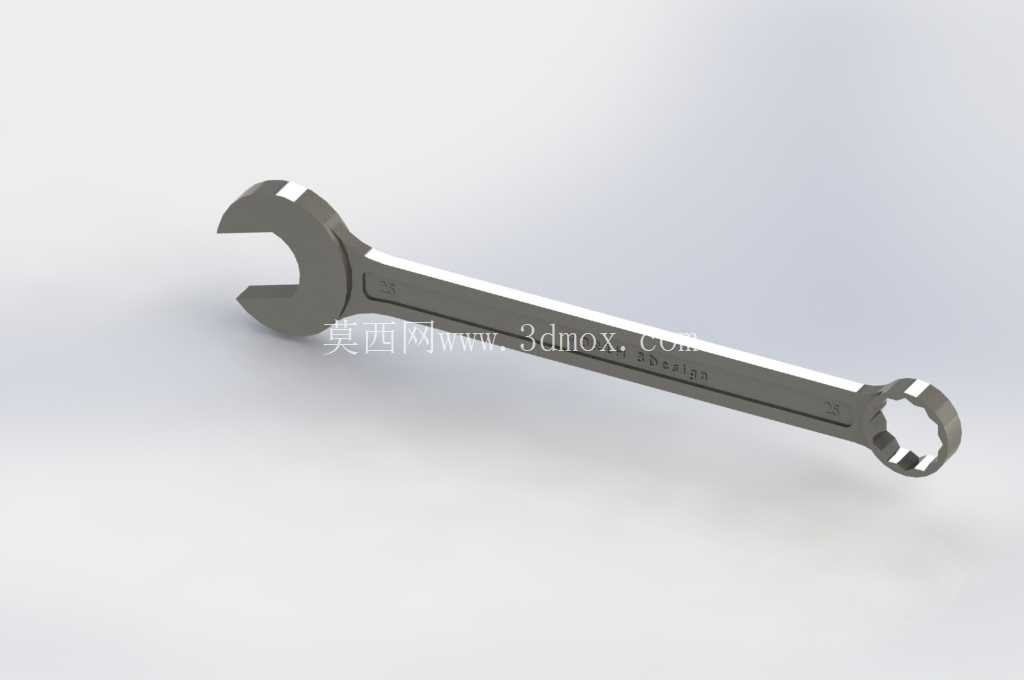

　　在设备装配、产线运维、机加工装夹、五金维修等各类工业场景里，手动紧固工具是一线作业人员随身配备的基础工装，其中两用组合扳手因为兼顾两种作业头的功能，能减少工具携带数量、提升作业切换效率，是各行业工装配置清单里覆盖率极高的品类。这款组合扳手采用一端开口、一端梅花的经典结构布局，整体为长条形杆身设计，杆身沿长度方向做了等强度的截面优化，并非等厚度直杆，靠近作业头的位置截面厚度更大，向手柄中段逐步过渡到均匀厚度，既保证了扭矩传递时的结构强度，也尽可能控制了整体重量，降低长时间手持作业的疲劳感。开口端采用标准的开口叉形结构，开口尺寸对应标准紧固件的对边宽度，开口的两个夹持面做了微小的内倾角度处理，作业时能与六角螺栓、螺母的两个对边面充分贴合，避免拧紧或松脱过程中出现打滑、啃伤紧固件棱角的问题，开口端的优势在于可以从紧固件的侧面快速卡入，适合紧固件轴向空间不足、无法从端部套入的作业场景，比如设备侧壁排布的密集紧固件、管路旁侧操作空间受限的安装位，都能通过开口端快速完成作业。

　　另一端的梅花头采用十二角内孔结构，相比六角孔能适配更多的套入角度，在狭小作业空间里不需要将扳手完整转动60度就能完成一次卡位，每次最小转动角度仅需30度，非常适合设备内部、机架缝隙等转动空间受限的作业场景；梅花头的内孔与杆身之间做了圆弧过渡的加强颈，能分散大扭矩作业时的应力集中，避免头杆连接处出现断裂失效，同时梅花头的环形结构能完全包裹住紧固件的六个受力面，受力点更多，施加较大扭矩时不容易损伤紧固件棱角，也不容易出现打滑脱开的情况，适合需要较大预紧力的紧固件装配作业。

　　从设计逻辑上看，这款扳手的杆身长度是经过扭矩匹配计算的，对应规格的紧固件所需的标准预紧力，通过杆身的力臂长度换算，普通人手施加正常握力就能达到对应的扭矩要求，同时杆身长度也兼顾了操作空间的适配性，不会因为力臂过长导致狭小空间内无法转动，也不会因为力臂过短需要施加过大的手力才能达到预紧要求。杆身的表面做了哑光金属处理，没有多余的装饰结构，手柄位置没有额外包覆非金属材料，全金属结构能适应油污、切削液、轻微腐蚀等各类恶劣车间环境，不会出现包覆层脱落、老化的问题，清洁维护也更方便，沾染油污后直接用清洗剂擦拭就能恢复干净。在实际选型使用时，需要注意这款扳手的作业边界：开口端因为是双侧夹持结构，不适合施加超过对应规格额定值的扭矩，否则容易出现开口张开变形、甚至断裂的风险；梅花端因为全包覆结构可以承受相对更大的扭矩，但也要匹配紧固件的强度等级，避免扭矩过大导致紧固件断裂。另外扳手的整体厚度经过优化，梅花头的外圆直径、开口端的头部厚度都控制在合理范围，能适配大部分沉头孔内的紧固件作业，不会出现头部过厚无法伸入沉孔的问题。

　　在三维建模过程中，这类手动工具的建模重点在于作业头的尺寸精度，开口端的对边距离、开口角度、夹持面的平面度，梅花端的十二角形位公差、内孔与杆身的同轴度，都需要严格对应紧固件的标准尺寸，否则实际使用时会出现卡滞、打滑、无法套入的问题；杆身的过渡圆角也需要重点处理，避免尖锐棱角导致的应力集中，同时也要兼顾握持的手感，杆身边缘做了微小的倒钝处理，不会割伤操作人员的手部。这类组合扳手相比单头开口扳手或者单头梅花扳手，能减少工具套装内的工具数量，降低工具管理成本，作业人员不需要频繁更换工具就能应对不同操作空间的作业需求，不管是设备出厂前的装配环节、工厂日常的设备巡检维护、还是户外的应急维修场景，都能稳定发挥作用。在装配线的批量作业场景中，这种两用扳手能减少工具切换的时间，提升装配效率；在设备维修的复杂场景中，不需要携带整套单头扳手，一把就能应对两种作业需求，降低随身工具的负重。建模时还要注意两个作业头与杆身的位置度，两端的作业中心需要在同一条轴线上，避免出现偏心导致作业时受力不均，同时杆身的直线度也需要控制在合理范围内，保证扭矩传递的顺畅，不会因为杆身弯曲导致作业时出现晃动感。
