铰接式快接管路连接关节结构

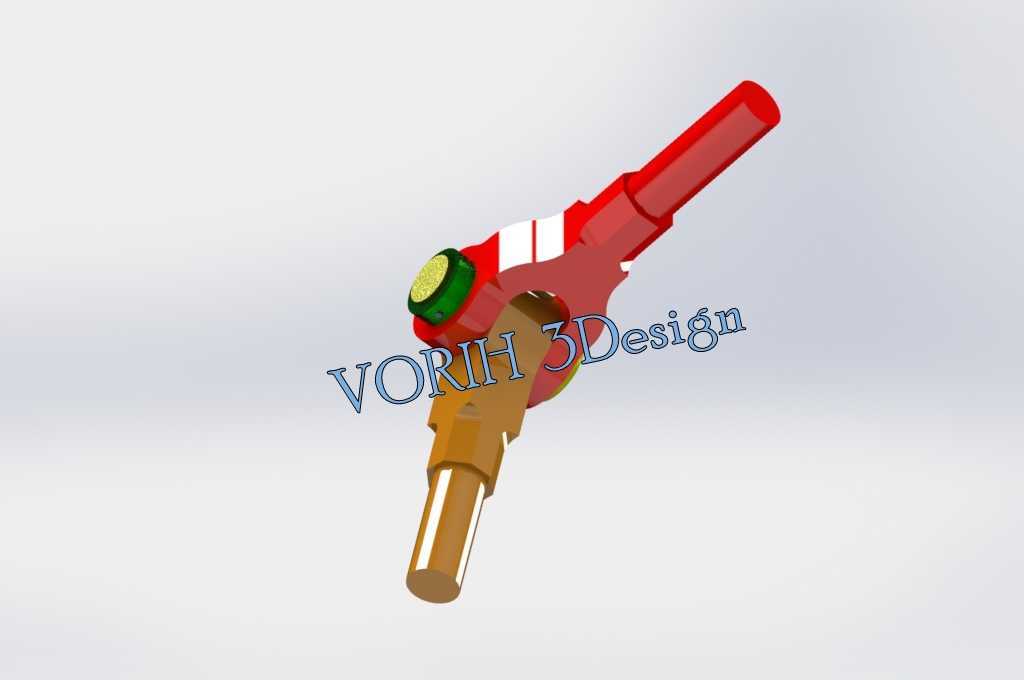

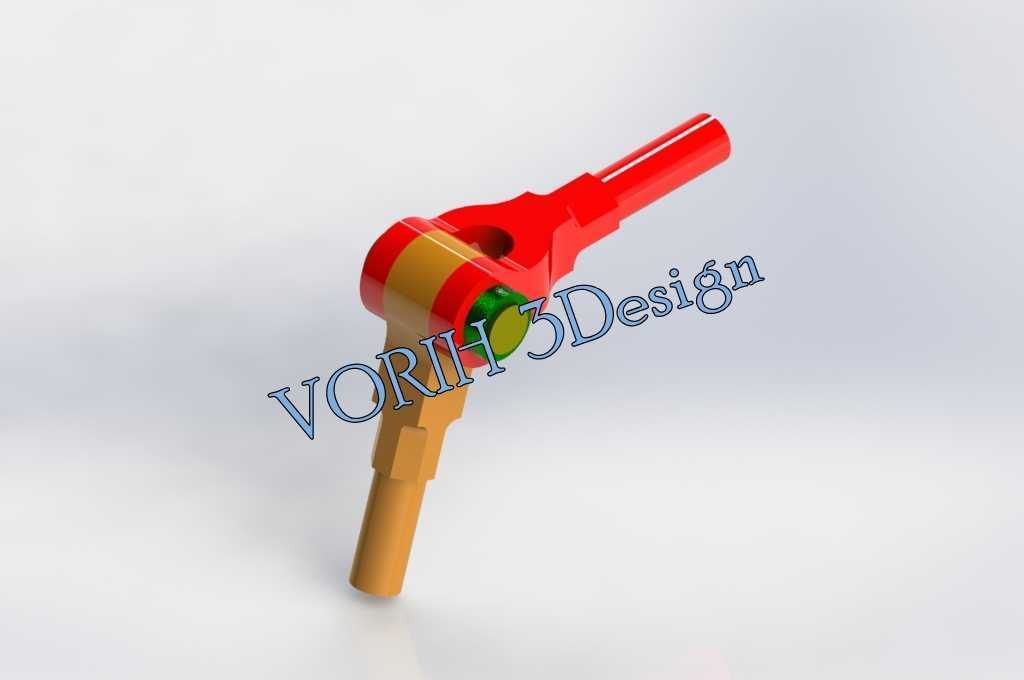

　　这类铰接式管路连接关节，多应用在需要小范围角度调整的流体输送回路中，常见于小型气动控制回路、低压润滑管路、实验台流体接驳工位，用来补偿管路安装时的角度偏差，抵消设备运行中产生的小幅振动位移，避免硬管连接长期受交变应力出现开裂、渗漏问题。从结构设计逻辑来看，该关节采用分体式铰接配合，上部红色握持段集成了锁止拨块结构，拨块端部设置防滑滚花，操作人员无需额外工具即可手动完成锁止与释放动作，拨块下方的铰接副采用球面配合形式，可实现绕铰接点30度范围内的任意角度偏转，偏转过程中内部密封面始终保持贴合，不会因为角度调整出现流体泄漏。下部棕褐色插接段采用阶梯轴式设计，插接端做了倒角导向，方便快速插入对应规格的管路接头，插接段中部设置环形密封槽，

　　可适配O型圈或者卡簧结构，保证插接后的轴向定位与径向密封。设计过程中优先考虑了手动操作的人机工程，握持段的直径适配成年人单手握持尺寸，表面做了防滑筋结构，湿手或者带薄劳保手套操作时也不会打滑，锁止拨块的按压力度控制在15N到20N之间，既不会因为误触导致意外脱开，也不会因为按压力度过大增加操作负担。安装边界方面，该关节整体长度控制在120mm左右，铰接点位置距离插接端面的距离为45mm，最大偏转状态下的横向占用空间不超过80mm，安装时不需要预留过大的操作空间，适合在密集排布的阀岛、分气块周边使用，不会和相邻的管路、阀件产生干涉。铰接副的配合间隙控制在0.02mm到0.05mm之间，既保证偏转动作顺畅无卡滞，

　　也不会因为间隙过大导致密封面偏磨，长期使用后密封性能衰减幅度控制在允许范围内，正常工况下使用寿命可达上万次插拔偏转循环。不同于传统的硬管弯接接头，该关节不需要提前计算管路弯折角度，现场安装时可以根据实际布线需求实时调整角度，大幅降低现场装配的难度，减少因为管路尺寸误差导致的返工问题。在部分低压气动工装的气路连接场景中，这类关节还可以配合快插母头使用，实现不同工位的快速气路切换，不需要额外加装弯头或者旋转接头，简化整个气路的结构，减少潜在的泄漏点。结构上没有采用复杂的弹性锁紧结构，仅通过铰接处的偏心锁块实现锁止，零件数量少，后期维护时只需要更换密封件即可重复使用，维护成本极低。外部的握持结构采用工程塑料材质，既减轻整体重量，也具备一定的绝缘性能，在靠近低压电控元件的位置使用时不会产生导电风险，内部流道采用等径设计，不会因为关节结构产生通径缩小的问题，流体通过时的压力损失可以忽略，不会影响回路的流体输送效率。
