包装盒输送下料码放生产线结构设计

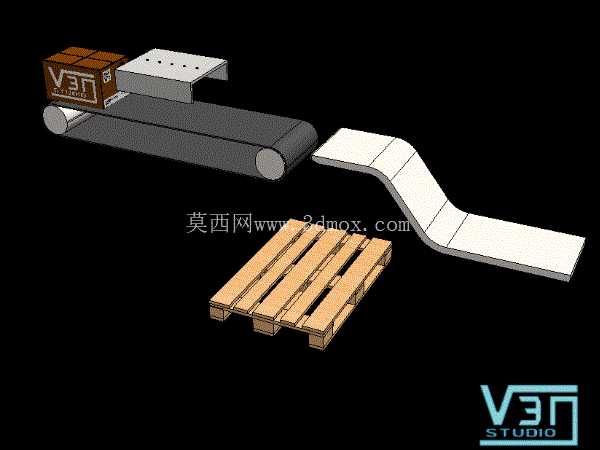

　　这套结构针对成品包装盒的后段包装工序设计，覆盖从包装盒输出、滑移转送到托盘码放的全流程衔接，适配中小规格瓦楞包装盒的车间内转运前预处理场景，常见于食品、日化、小型五金件的成品包装工段，可直接对接前端装盒、封箱设备的出料端，无需额外增加中转接驳机构。整套结构的核心逻辑是依靠重力与带式输送的动力配合，减少额外动力元件的投入，降低产线的运维成本与故障点。带式输送段采用平型托辊支撑的平皮带结构，皮带宽度匹配包装盒的最大底面尺寸，两侧预留15mm的导向余量，避免包装盒在输送过程中出现偏斜卡滞，输送段的水平段长度可根据前端设备的出料高度差调整，本次设计中水平段末端高度比下料滑槽的入口端高20mm，保证包装盒能平稳过渡到滑槽段，不会出现端头磕碰的情况。

　　下料滑槽采用分段折弯的光滑板材制作，整体呈三段式折线结构，第一段为15度倾斜的导入段，承接从皮带线输出的包装盒，第二段为35度的加速下滑段，依靠包装盒自身重力实现匀速滑移，第三段为10度的缓降出料段，末端距离木托盘的承载面高度控制在80mm以内，避免包装盒下滑到末端时出现跌落变形，滑槽的两侧设置有翻边导向结构，翻边高度为包装盒高度的三分之二，既可以防止包装盒在滑移过程中侧翻，又不会遮挡操作人员的观察视线，方便日常排查卡料故障。

　　末端的木托盘采用标准欧标尺寸设计，托盘的进叉方向与滑槽出料方向垂直，托盘的承载板间隙控制在30mm以内，避免小型包装盒的边角卡入托盘缝隙，托盘的底部支撑脚高度满足手动液压叉车的进叉要求，码放工位预留了足够的人员操作空间，当托盘上的包装盒码放到设定层数后，可直接通过叉车将整托货物转运至仓储区，无需二次搬运。设计过程中重点校核了滑槽的倾斜角度，针对不同克重的瓦楞包装盒做了摩擦系数测算，确保包装盒在滑槽内下滑时不会因为角度过小出现滞停，也不会因为角度过大导致下滑速度过快出现包装盒冲出击落的情况，同时皮带线的运行速度与滑槽的下滑速度做了匹配，保证前后段的包装盒不会出现堆叠挤压，相邻包装盒在输送过程中保持50mm以上的安全间距。

　　整套结构的安装边界充分考虑了车间现有产线的改造需求，所有支架均采用可调节高度的方管焊接结构，底部设置有脚杯固定，可根据现场地面的平整度调整整体水平度，不需要额外做预埋基础，安装时仅需要对接前端设备的出料信号，即可实现整套输送下料结构的联动运行，不需要复杂的电控程序调试。在实际使用场景中，这套结构可以替代传统的人工接料码放工位，单条线可减少1-2名操作人员的重复劳动，同时避免人工搬运过程中出现的包装盒摔落、码放不齐的问题，滑槽的板材表面做了耐磨处理，长期与包装盒摩擦也不会出现明显的划痕磨损，输送皮带采用防静电材质，适配对静电有要求的电子类产品包装盒输送场景，整体结构没有复杂的传动部件，日常维护仅需要定期检查皮带张紧度、滑槽表面的光滑度即可，运维难度极低。
