起重连接用环形吊耳螺栓结构设计

在车间重型工件转运、模具吊装、设备拆装移位这类日常作业场景里，吊环螺栓是出现频率极高的受力连接件，它不像普通外六角螺栓只承担轴向紧固载荷，核心作用是为被吊物件提供可靠的起吊受力点，把吊索、卸扣的拉力平稳传递到被吊工件本体上，避免起吊过程中出现应力集中导致的连接件断裂、工件滑脱风险。很多刚入行的结构设计人员容易把吊环螺栓和普通带环螺栓混为一谈，实际上两者的受力逻辑完全不同，普通带环螺栓往往只做拉线、挂小零件的轻载用途，而起重用吊环螺栓从环体到螺杆的过渡段，都要按照起吊额定载荷做应力校核，哪怕是小规格的M8吊环螺栓，也要保证垂直起吊时的额定载荷满足行业规范要求，不能出现环体焊缝开裂、螺杆拉脱的问题。

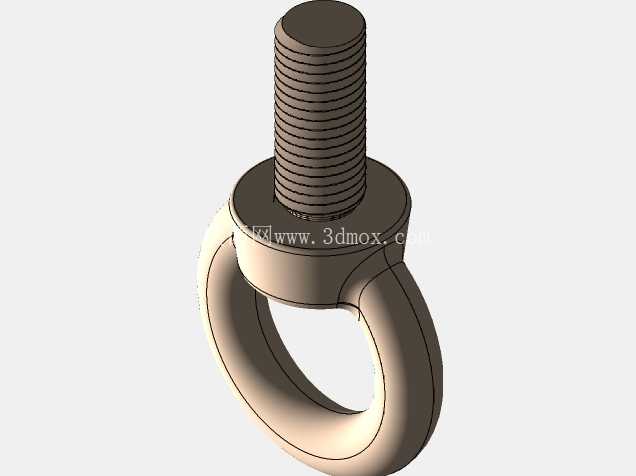

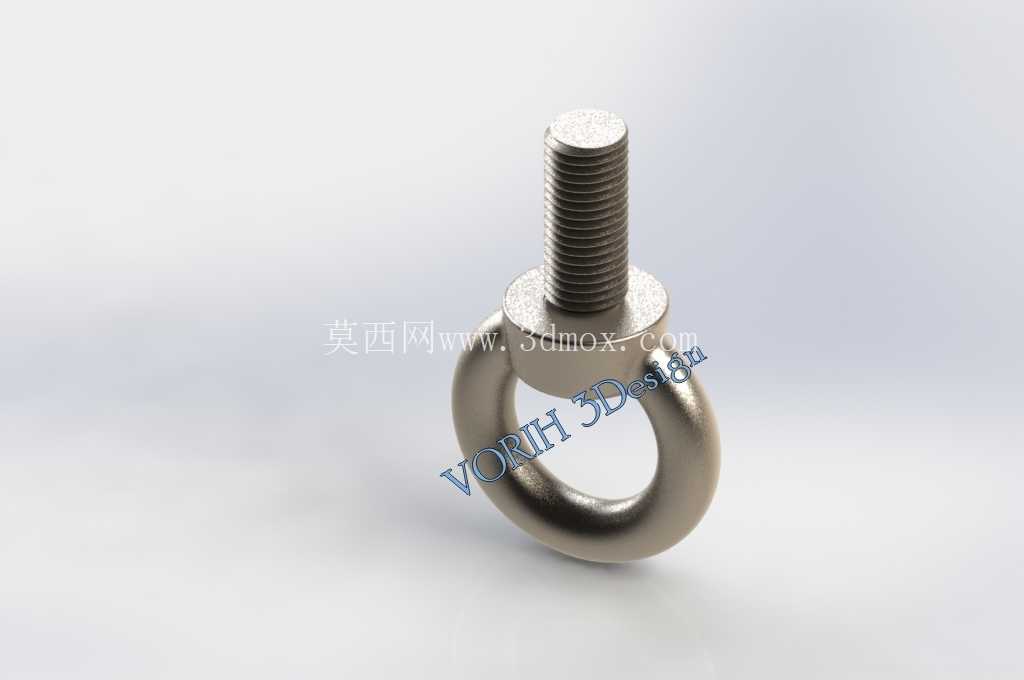

从结构设计的角度看，这款吊环螺栓采用一体式环体加螺杆的结构，环体为闭合圆环形，内孔尺寸刚好适配常规卸扣、吊装带的挂钩直径，不会因为间隙过大导致起吊时挂钩晃动偏移，也不会因为间隙过小出现卸扣无法顺利穿入的问题。环体和螺杆衔接的位置做了加厚的法兰台过渡，这个过渡段是整个零件的应力集中高发区，设计时特意加大了过渡圆角，没有做尖锐直角衔接，能把起吊时的弯曲应力、拉应力均匀分散到法兰台整个端面上，避免应力在螺杆根部堆积造成疲劳断裂。螺杆部分采用标准公制外螺纹，螺纹牙型为普通三角螺纹，牙距符合通用紧固件标准，能和工件上预制的螺纹孔直接配合，不需要额外定制螺母，安装时只需要把螺杆完全拧入工件螺纹孔，保证法兰台端面和工件安装面完全贴合，就能达到额定承载要求。

实际选型使用时，首先要关注安装边界尺寸：螺杆的拧入深度必须满足螺纹直径的1.5倍以上，对于铸铁、铸铝这类脆性材质的工件，拧入深度还要进一步加大，避免螺纹牙被拉脱；法兰台的贴合面不能有凸起、焊渣、毛刺，要保证整个端面完全接触，否则起吊时会出现偏载，让螺杆承受额外的弯曲力矩，大幅降低实际承载能力。环体的平面方向要和起吊受力方向保持一致，禁止侧向斜拉，很多现场吊装事故都是因为斜向起吊，让环体承受了设计之外的侧向弯矩，导致环体从根部断裂。另外这款吊环螺栓的环体内壁做了圆弧过渡处理，没有尖锐棱角，和吊装带、钢丝绳接触时不会切割索具的纤维或钢丝，能延长吊索的使用寿命，也避免起吊过程中索具被割断造成坠物风险。

在三维建模过程中，要重点还原几个关键结构特征：一是螺纹部分的牙型细节，虽然工程出图时可以用简化画法表示螺纹，但做装配模拟、干涉检查时，要保证螺纹大径、中径、小径的尺寸符合标准，避免和配合螺纹孔出现干涉；二是环体和法兰台的过渡圆角，这个位置的圆角尺寸直接影响应力集中系数，建模时不能随意简化成直角，否则后续做有限元分析时得出的应力结果会和实际情况偏差很大；三是环体的截面形状，这款吊环的环体截面为圆形截面，相比矩形截面的吊环，圆形截面在各个方向的受力性能更均匀，不会出现某个方向抗弯能力弱的问题，建模时要保证整个环体的截面直径一致，不能出现局部粗细不均的情况。

不同的应用场景对吊环螺栓的载荷要求差异很大，比如小型模具吊装用的小规格吊环，和大型钢结构件转运用的大规格吊环，除了尺寸差异之外，环体的锻造工艺、热处理要求也有区别，但核心的结构设计逻辑是一致的：保证力流传递路径顺畅，减少应力集中点，安装定位可靠，和索具的配合间隙合理。很多设计人员在给设备设计起吊点时，会忽略吊环螺栓的安装空间，比如在吊环周围布置了凸起的管线、筋板，导致卸扣无法顺利穿入环体，或者起吊时索具和周围结构发生摩擦干涉，这就要求在建模阶段就要做装配模拟，把吊环拧入安装位之后，检查环体周围的操作空间是否足够，卸扣穿入、转动的过程中会不会和周边零件发生碰撞，提前规避现场安装时才发现的干涉问题。

另外还要注意，吊环螺栓的承载能力是针对垂直起吊工况设计的，如果现场需要双点起吊、吊索之间有夹角，要按照夹角大小折算实际允许的起吊重量，夹角越大，单个吊环承受的分力越大，当夹角超过90度时，不建议继续使用普通吊环螺栓，要换成带关节的旋转吊环来适配斜向受力的工况。这款一体式吊环螺栓的优势是结构简单、成本低、安装方便，适合垂直起吊、受力方向固定的场景，在常规的机械加工车间、模具车间、装配车间里，这种结构的吊环螺栓是应用最广泛的起吊连接件，只要选型、安装符合规范要求，就能长期可靠使用，不会出现安全隐患。
