安装支架装饰件凸轮冲孔复合模具结构

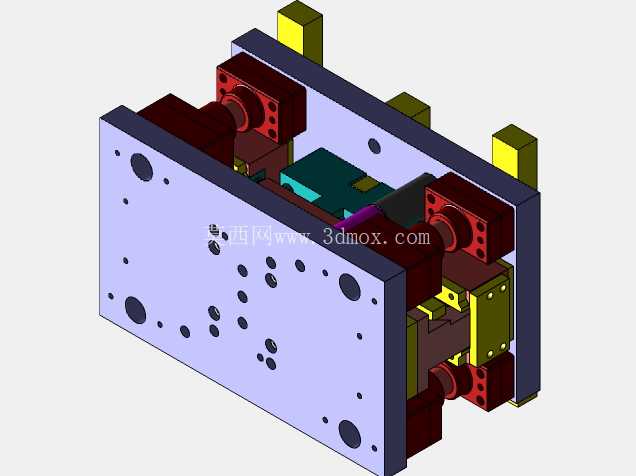

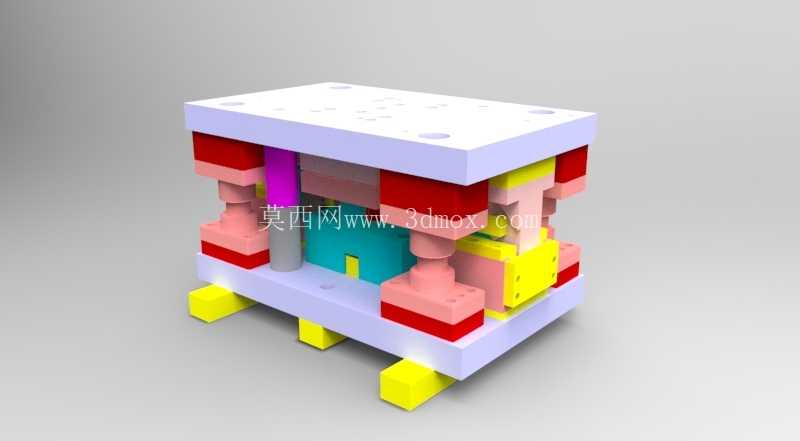

这套复合冲压结构主要面向家电、通用五金领域里安装支架类零件的批量生产场景，针对支架上附带的装饰件定位凸台、安装孔位的同步加工需求设计，替代传统分序冲压的多工位流转方案，能在单次压机行程内完成冲孔、局部成型、修边的多道工序，减少零件多次定位产生的形位公差累积。从实际产线适配角度看，整套模架采用标准后侧导柱模座作为基础承载结构，上下模座的安装孔位完全匹配市面通用160吨开式压力机的工作台T型槽布局，安装时无需额外加工过渡垫板，模座底部的黄色减震垫块直接贴合压机工作台面，能抵消连续冲压时的侧向冲击力，降低导柱的偏磨损耗。

结构设计上，将冲孔凸模与装饰件成型型腔做了集成式布局，上模部分的卸料板采用弹性预压结构，冲压行程开始前先通过卸料板的弹簧压力将条料压紧在凹模型面上，避免薄料送进过程中出现的窜动偏移，保证冲孔位置与装饰件成型轮廓的同轴度控制在0.02mm以内。下模部分的浮料销采用等高套筒做行程限位，开模时浮料销将成型后的零件顶出凹模型腔12mm高度，刚好适配自动化产线的机械手取料空间，不需要人工手动撬取零件，能直接对接连线式冲压自动化单元。

从功能实现逻辑来看，修边刃口与冲孔凸模的高度差经过精确计算，压机滑块下行时，首先通过成型镶块完成装饰件的局部拉伸成型，待材料流动充分填充型腔后，冲孔凸模再接触板料完成安装孔的冲裁，最后修边刃口切断条料搭边得到最终零件轮廓，整个工序顺序的排布完全贴合金属材料的冷冲压流动特性，避免了先冲孔后成型导致的孔位拉扯变形问题。模具内部的导套采用带钢珠保持架的滚动导向结构，上下模合模时的导向精度能达到微米级，即使连续高速冲压也不会出现刃口啃模的问题，大幅提升刃口的单次刃磨寿命。

安装边界方面，整套模具的闭合高度控制在280mm，最大开模行程120mm，适配的压力机滑块行程范围在100-150mm区间即可正常使用，不需要对压机参数做特殊调整。模具的条料送进宽度设计为120mm，侧面设置有两个可调式定位挡块，能根据板料厚度公差微调挡料位置，适配0.8-2.0mm厚度的冷轧钢板、镀锌板等常用冲压板材，不需要更换定位组件就能快速切换同系列不同料厚的支架零件生产。内部的成型镶块全部采用快换式结构，通过内六角螺钉直接固定在模座的安装槽内，当某一位置的刃口出现磨损时，只需要拆卸对应镶块进行刃磨或者更换，不需要拆解整套模具，能把产线换模修模的停机时间压缩到15分钟以内。

在实际生产验证中，这套结构的冲压节拍能稳定保持在每分钟45次，成型后的零件装饰面无明显压痕、冲孔断面毛刺高度控制在0.05mm以内，完全满足后续喷涂、装配的工艺要求，不需要额外的去毛刺工序。上下模座的排料槽做了倾斜角度设计，冲裁产生的废料会顺着斜面直接滑入压机下方的废料收集通道，不会在模腔内堆积导致的刃口垫伤问题，连续生产8小时不需要人工清理模腔废料。针对支架零件上的异形凸轮轮廓，对应的成型凸模采用了分体拼接结构，轮廓加工时可以通过线切割单独加工拼接块，降低了整体异形凸模的加工难度，同时拼接处的缝隙控制在0.01mm以内，不会在零件表面留下明显的拼接压痕。
