通用电气发动机安装固定支架结构设计

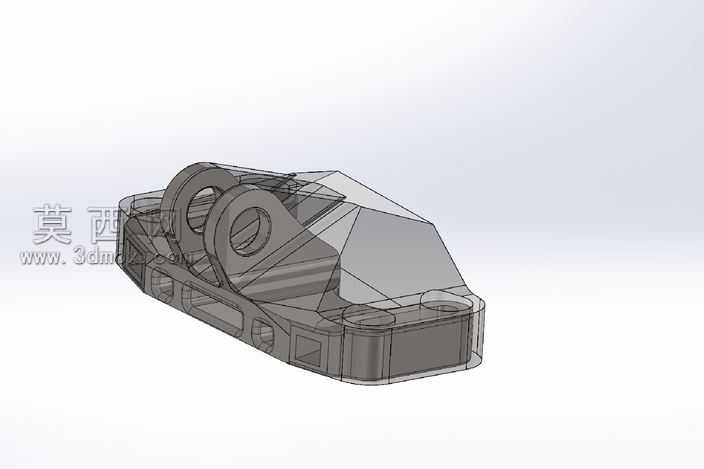

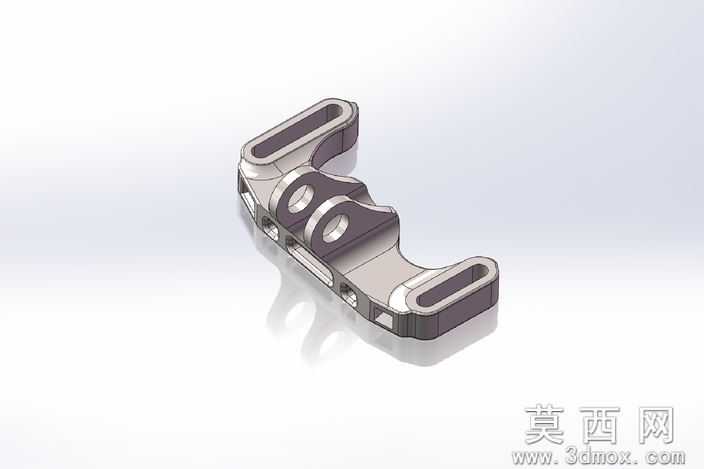

做这个支架建模的时候，最先卡壳的是两端长槽安装位的壁厚控制，一开始按常规支撑件给了3mm壁厚，做受力仿真的时候发现槽口边缘在模拟发动机怠速振动载荷下，应力集中系数直接超了许用值，反复调整了三次，把槽口内侧做了0.8mm的圆角过渡，同时把槽壁外侧加了1.2mm的加强筋，既没让整体重量超标，还把应力峰值压到了安全区间内，最后成品算下来整重刚好601克，过全套振动测试的时候没出现形变问题。中间三个同轴的铰接孔是整个模型的精度核心，一开始直接用拉伸切除做孔，没考虑孔位周边的载荷传递路径，后来把三个孔的连接区域做了一体化的凸台加厚，孔内壁预留了0.02mm的装配公差余量，避免后续装配的时候铰接销出现卡滞或者旷量。曲面处理上没做多余的花哨造型，所有外轮廓的过渡圆角都顺着金属件的拔模方向走，底部的平面特意留了0.5mm的加工余量面，方便后续铣削的时候做基准找平，不会因为建模时的曲面曲率问题导致装夹找正困难。材质选的是常用的铸钢材质，渲染调试光影的时候特意把金属哑光质感调得偏实，没有做过高的反光度，能清晰看到加强筋的走向和槽口的结构细节，方便加工师傅看图的时候快速识别结构特征。两侧的安装长槽做了对称度约束，建模的时候直接用基准面镜像特征，保证两个槽的中心距误差控制在0.1mm以内，装配的时候能直接适配不同安装点位的微调需求，不用现场扩孔修配。整个结构没有多余的冗余设计，每一处加厚和减料都对应实际的受力需求，既满足了发动机运行时的支撑强度要求，又把重量控制在合理范围，不会给整机增加不必要的负载，拿来做实训设计案例或者实际生产参考都够用。
