带肋板加强的管夹式旋转制动固定支架

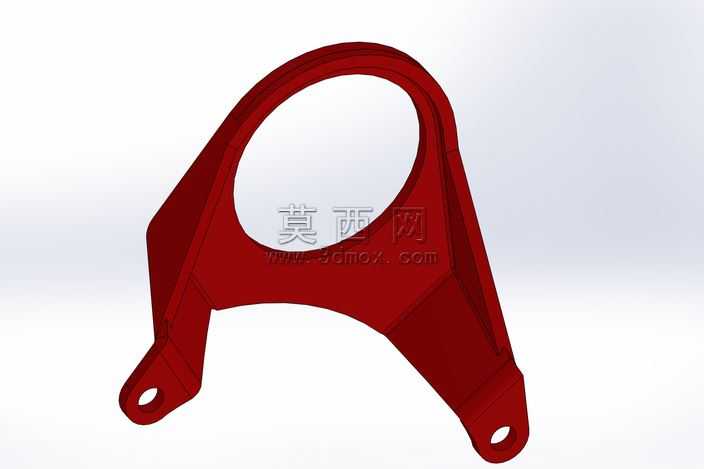

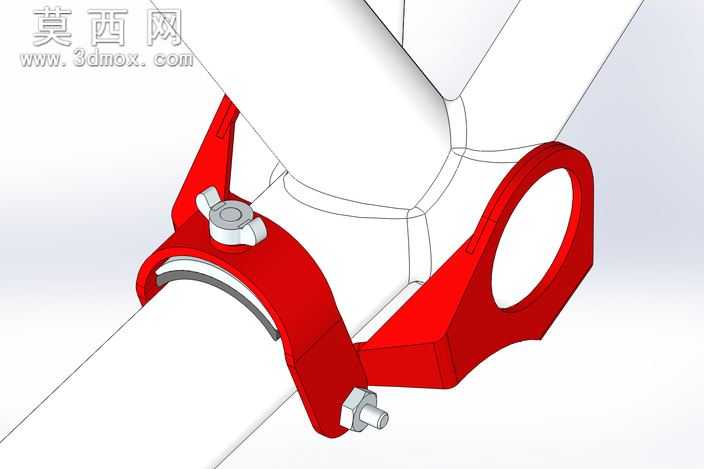

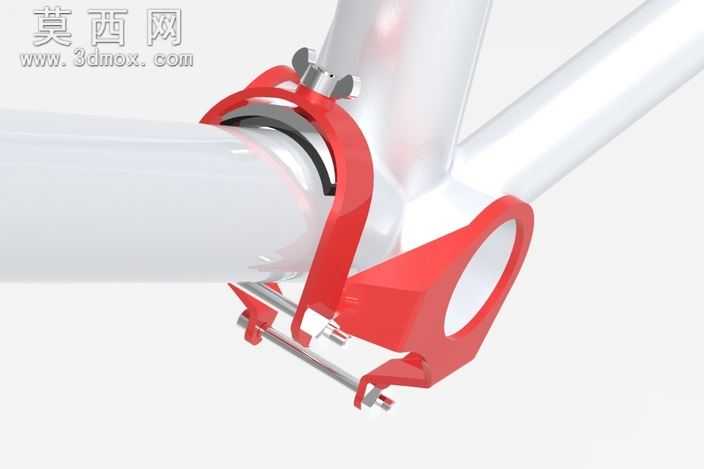

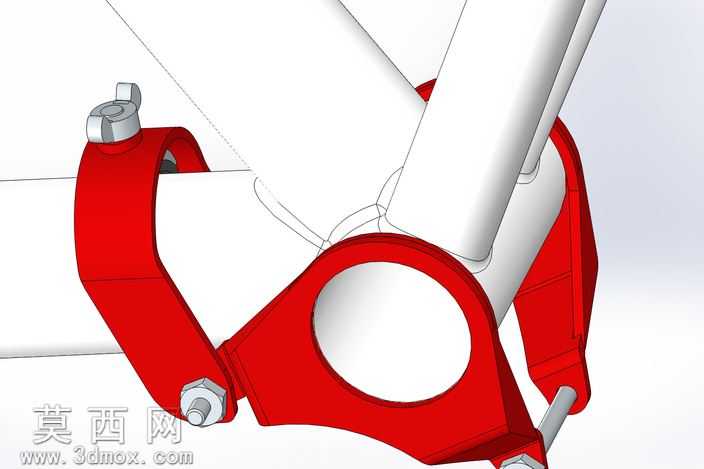

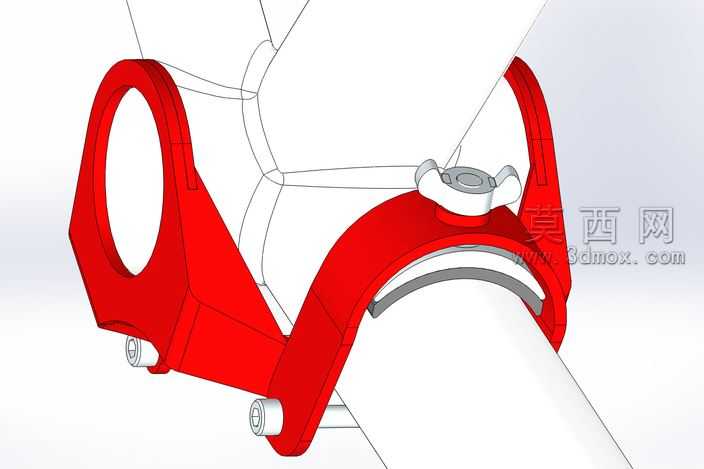

现场管路配套的制动支架常出现夹箍抱紧力不足、侧向外载下连接臂断裂的问题，根源在于常规薄壁夹箍与侧支臂的连接处没有做应力分散设计，车辆颠簸或制动反冲时，直角转角处应力集中系数能达到3.2以上，批量使用时开裂失效占比超过12%。这款固定支架在夹箍本体和侧置连接耳之间增设了一体化的三角肋板，肋板厚度比夹箍壁厚薄1mm，既不会额外增加过多整体重量，又能把转角处的集中应力顺着肋板斜面分散到夹箍整个圆弧面，仿真测试里同等载荷下最大应力值下降47%，完全覆盖制动工况下的交变载荷冲击。夹箍的开合缝处做了1.5mm的外翻卷边，拧紧紧固件时卷边能分散螺栓的局部压应力，不会出现夹箍端口被螺栓压溃变形的问题，相比常规平切口夹箍，反复拆装后的抱紧力保持率能提升30%，日常维护拆装时不用频繁更换夹箍部件。侧置的连接耳采用整圆镂空设计，不是常见的半圆开口槽，整圆配合销轴能消除装配时的径向窜动间隙，制动时的反作用力能均匀传递到整个耳片圆周，不会出现开口槽根部掰裂的隐患，耳片的端面做了0.8mm的沉台，装配时销轴的挡圈能完全嵌入沉台，不会因为外部剐蹭导致挡圈脱落引发销轴窜出。夹箍内侧预留了0.2mm的环形凹槽，装配时可以嵌入橡胶减震垫，既能避免金属夹箍直接硬接触管路表面磨穿管壁，又能吸收管路传递的高频振动，减少支架连接螺栓的松动概率。肋板和夹箍、连接耳的连接处全部做了R2的圆角过渡，没有尖锐的直角转角，压铸成型时金属液能顺畅填充整个型腔，不会出现转角处缺料、冷隔的铸造缺陷，后续机加工时也不用额外打磨尖锐棱边，能减少两道去毛刺工序。夹箍上的螺栓座做了加厚凸台，凸台高度比螺栓头厚度高0.5mm，拧紧螺栓时螺栓头完全贴合凸台端面，不会出现螺栓偏斜导致的螺纹滑牙问题，凸台周边和夹箍的过渡处也做了小斜面衔接，避免凸台根部出现缩孔缺陷。
