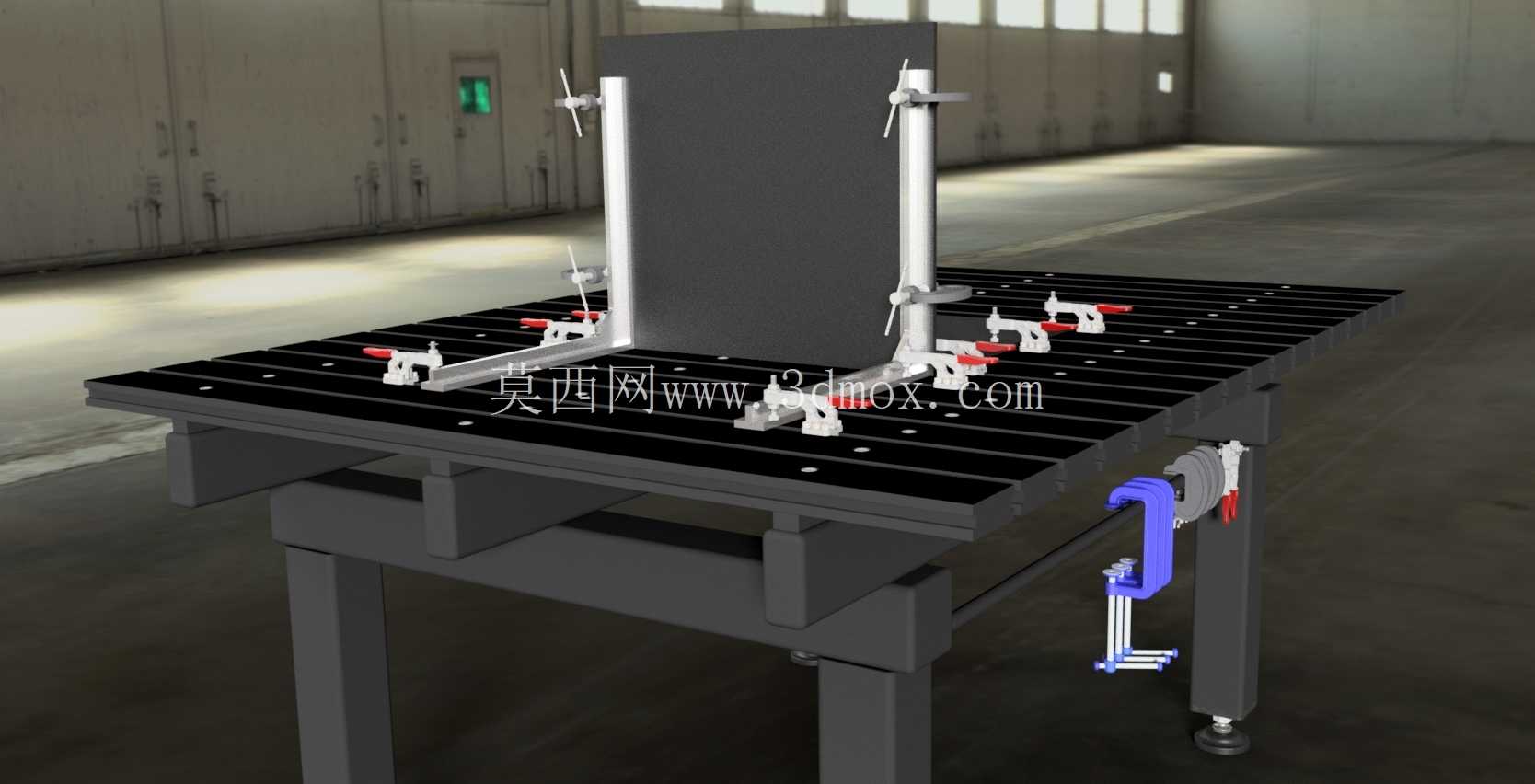

1360x1770规格铸铁焊接工装作业台

　　这款焊接作业台的台面尺寸设定为1360x1770mm，是结合中小型结构件焊接作业的常见工位覆盖范围确定的，既能够满足单批次小型焊件的整组定位装夹需求，也不会因为台面过大造成车间工位空间的冗余浪费，台架支腿采用可调节脚杯结构，安装时可根据车间地面的平整度调整单支腿高度，调节范围覆盖0-30mm，能够保证台面在不平整的车间水泥地面上也能保持水平度偏差不超过0.5mm/m，避免因为台面倾斜导致焊件装夹定位出现角度偏差。

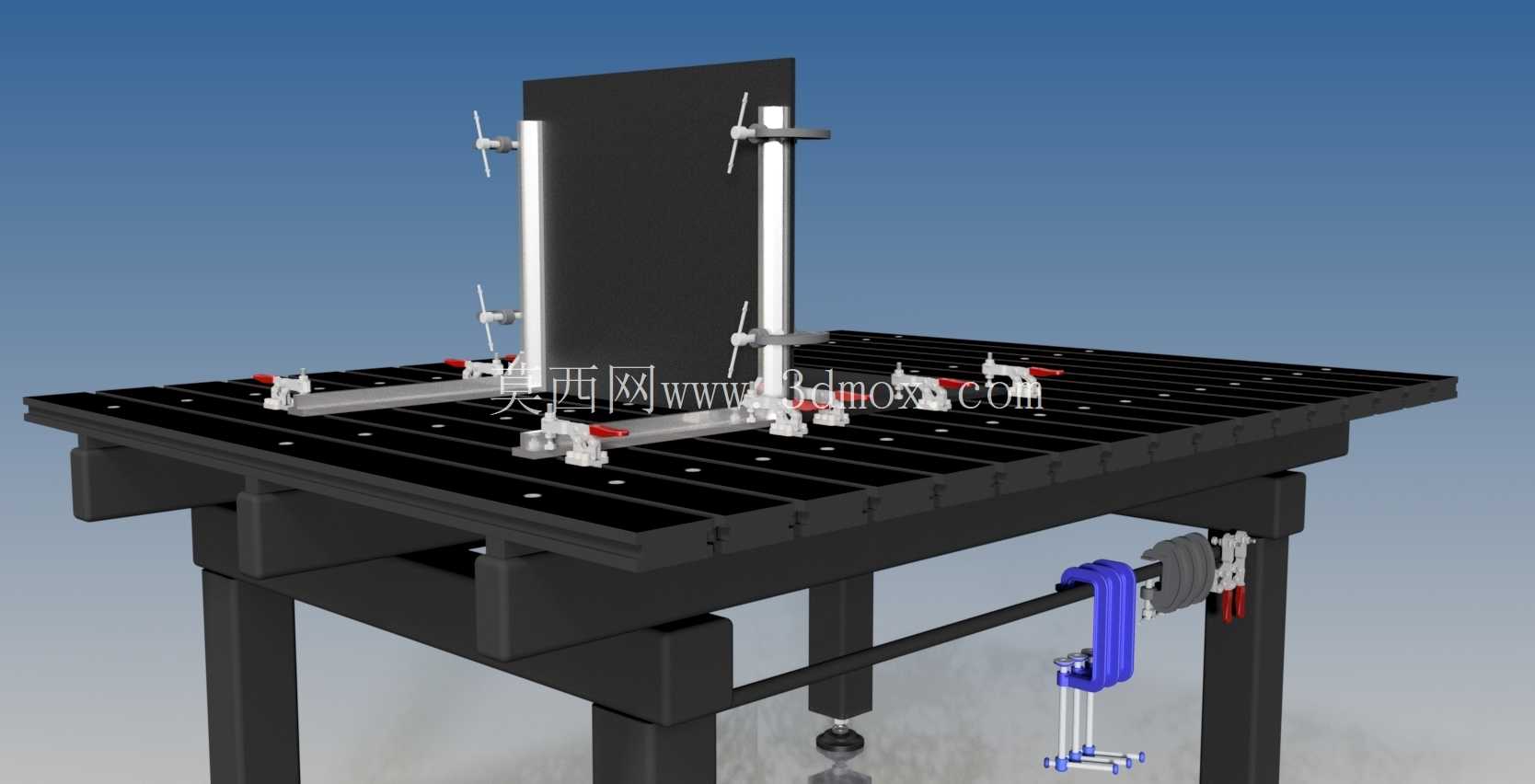

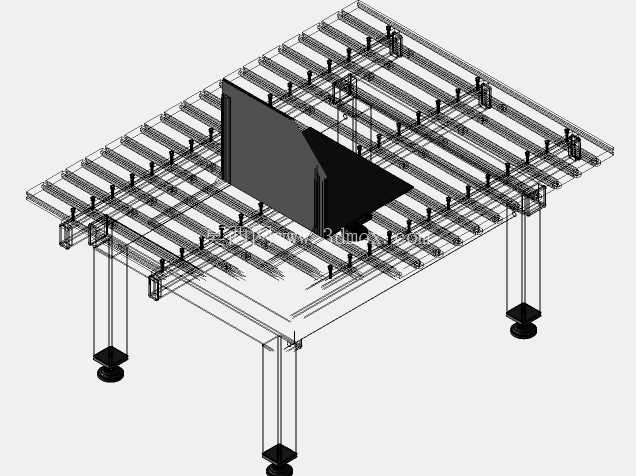

　　台面采用多孔网格布局，孔位按照标准间距阵列排布，可搭配快速夹钳、定位挡块、角度支座等各类工装附件使用，无需在台面上额外焊接临时定位块，能够大幅减少焊前准备的辅助时间，更换不同焊接工件时，只需要调整附件的安装位置即可快速完成装夹切换，适配多品种小批量的焊接生产场景。台架主体采用方管焊接框架结构，框架连接处做了加劲肋补强，能够承受最大500kg的均布载荷，满足中小型钢结构件、钣金组件、设备机架类工件的焊接承重需求，台面下方预留了气动管路的走管空间，可配套安装气动夹紧元件，走管位置做了防焊渣飞溅的遮挡设计，避免焊接过程中飞溅的高温焊渣烫损气动管路。

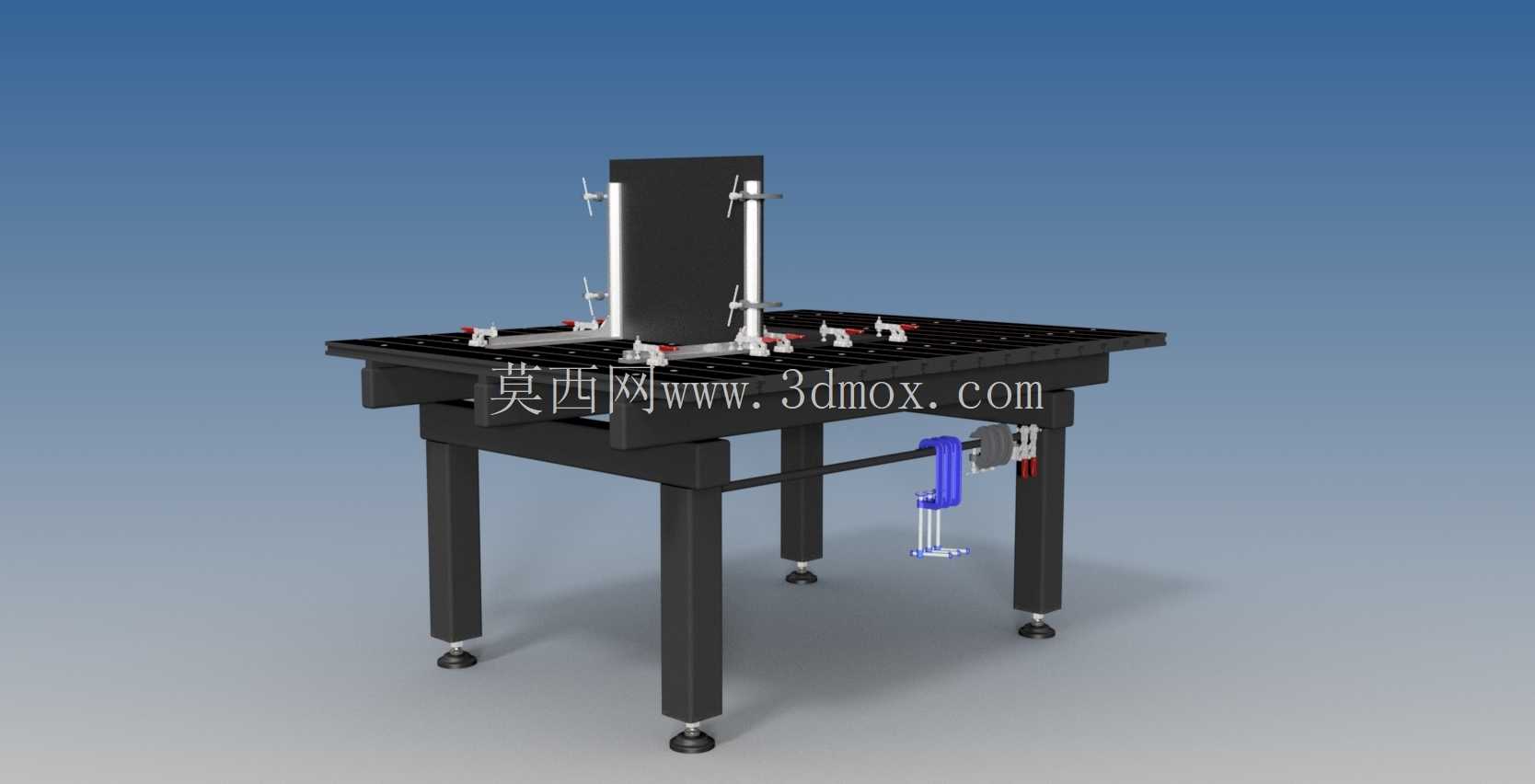

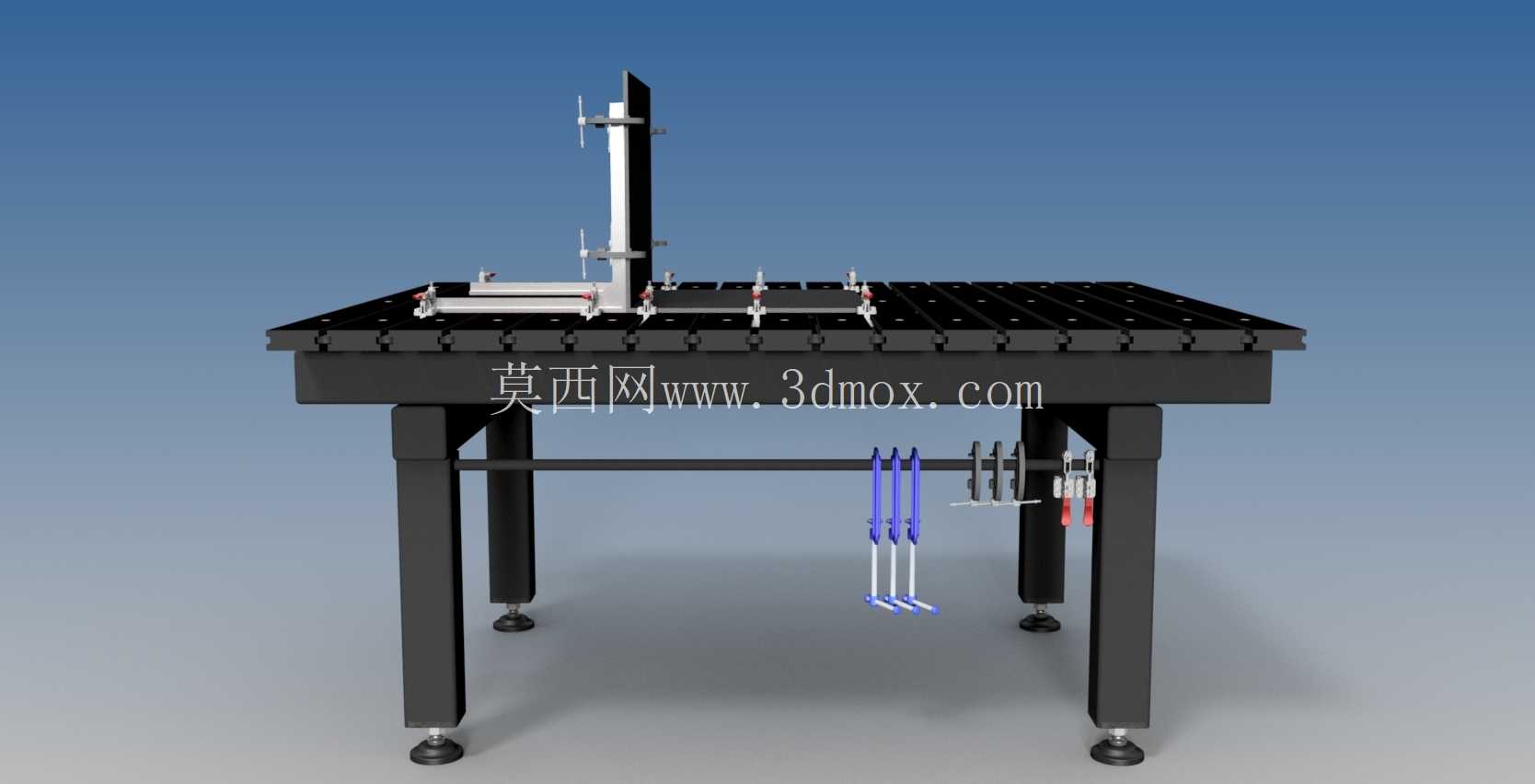

　　侧边设置的立式定位支架可实现立式板件的垂直定位，支架上的夹紧件可沿立柱上下调整位置，适配不同高度的板件装夹需求，支架与台面的垂直度经过校准，能够保证立式装夹的板件与台面保持90度垂直，减少焊后工件的角度矫正工作量。支腿之间设置了横向连接杆件，提升整个台架的结构刚性，避免重型工件装夹时台架出现晃动，影响焊接精度。这类焊接台广泛应用于五金制品加工车间、小型设备组装厂、钢结构加工班组的日常焊接工位，可用于钣金件拼接焊接、小型机架组焊、五金零件定位焊、工装样件试制焊接等多种作业场景，相比传统的自制焊接平台，标准化的孔位设计能够让工装附件实现通用互换，不同工位之间的夹具可以灵活调配，减少车间的工装储备成本。

　　设计过程中重点考虑了焊接作业的实际工况，台面采用耐磨铸铁材质，表面经过淬火处理，能够抵抗焊接飞溅的烧蚀以及工件装夹过程中的磕碰划伤，长期使用后也不会出现明显的凹坑变形，保证台面的平面度维持在可用范围内。台架的高度设定为850mm，符合成年操作人员站立作业的舒适高度，操作人员长时间进行焊接作业时不会因为台面高度不适产生腰部疲劳，侧边预留的工具挂点可悬挂焊枪、敲渣锤、角磨机等常用焊接工具，方便作业过程中随手取用，减少工具取放的走动时间。安装时不需要做特殊的地基固定，只需要将四个脚杯调整到水平状态即可投入使用，搬迁移位时也不需要拆解主体结构，可通过叉车直接转运，适配车间工位调整的需求。台面的网格孔位同时可作为焊渣漏落通道，焊接过程中产生的焊渣、焊剂碎屑可通过孔位落到台面下方的接渣盘，清理时只需要抽出接渣盘即可完成工位清洁，相比实心台面的焊接台，清洁工作量能够减少60%以上。立式定位支架的夹紧头采用绝缘材质包裹，避免焊接过程中出现电流分流，影响焊接质量，同时也能防止夹紧头与工件之间产生打火损伤工件表面。
