适配动力单元的两速行星变速传动结构

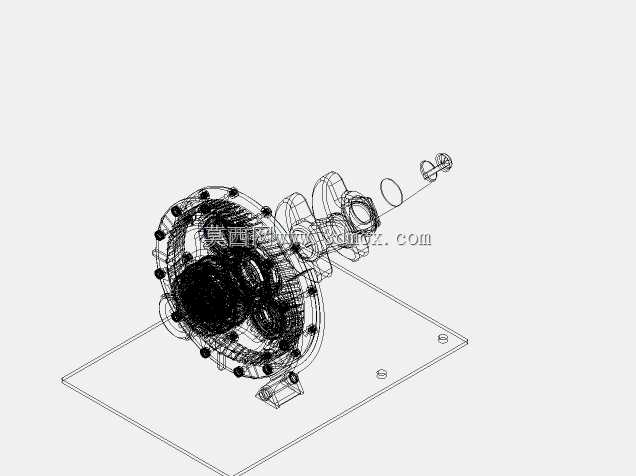

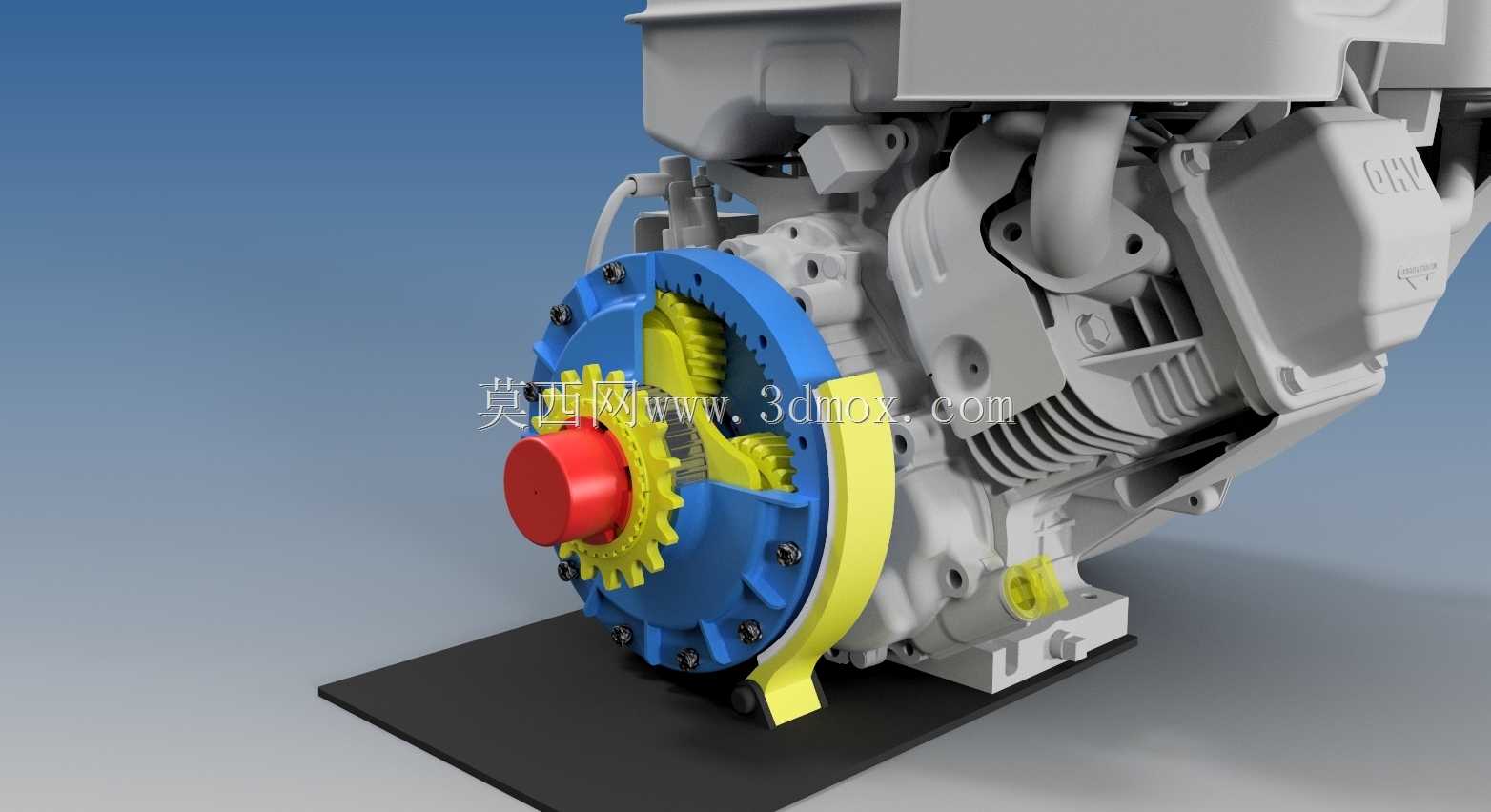

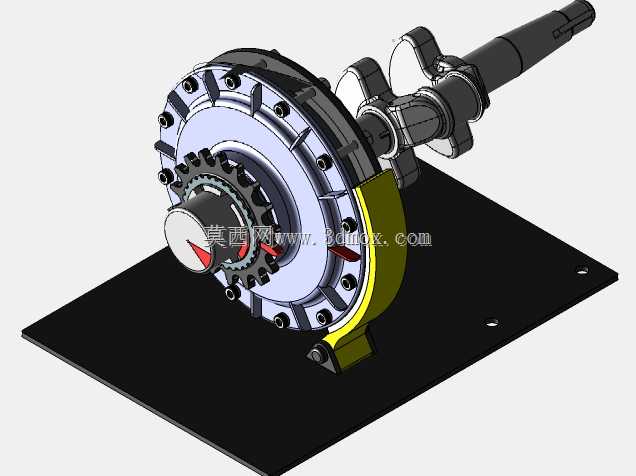

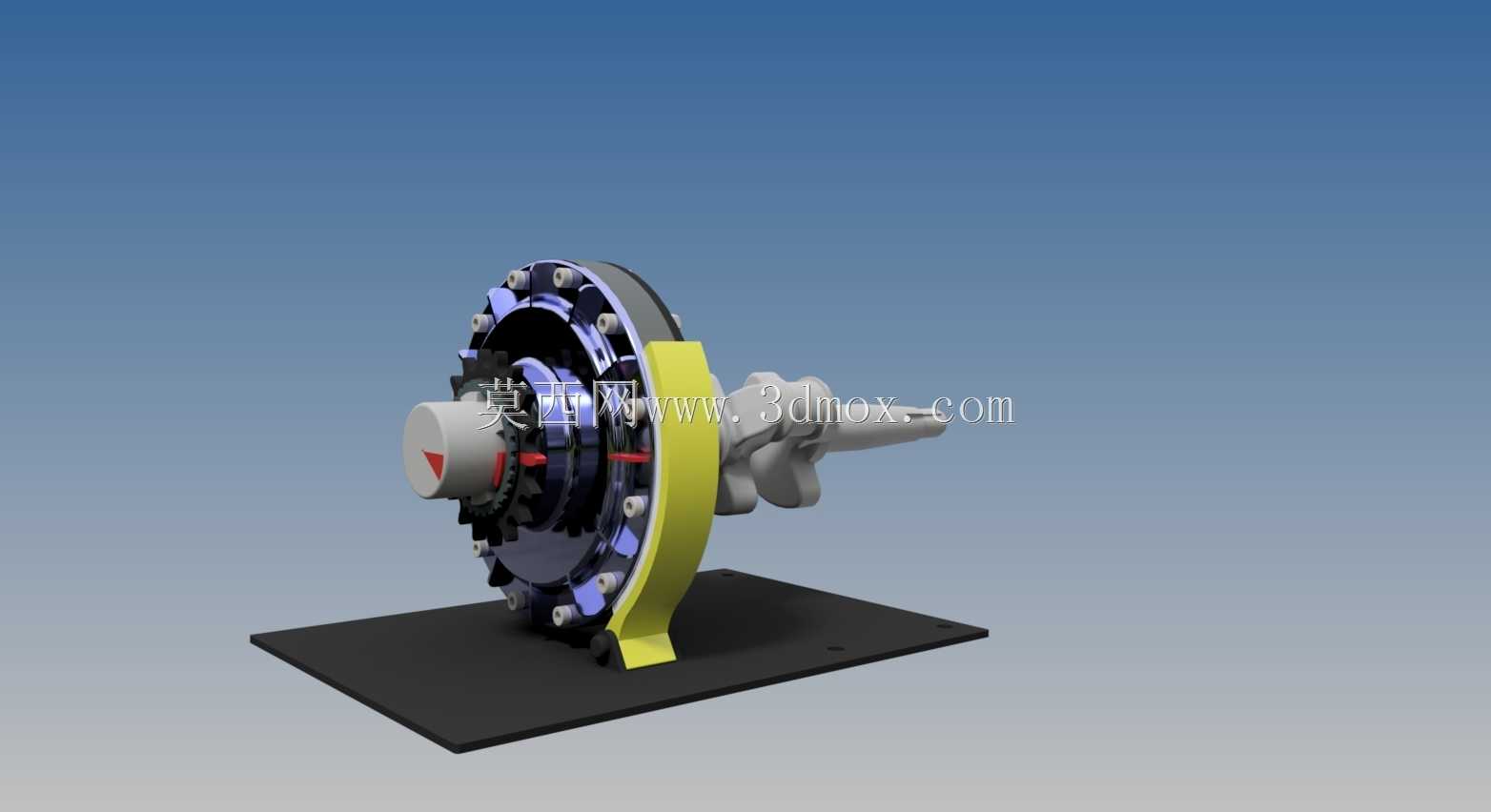

这款两速行星齿轮传动结构，主要适配小型内燃动力单元的动力输出场景，常见于小型非道路作业机械、园林动力设备、轻型代步载具的动力传输环节，核心作用是在动力源输出转速扭矩区间固定的前提下，通过档位切换匹配不同工况下的负载需求，解决单一传动比无法兼顾低速大扭矩爬坡/作业、高速低阻巡航的矛盾。从实际功能来看，这套结构通过行星轮系的齿圈、太阳轮、行星架的不同锁止组合实现两档传动比切换，初始设计的一档传动比为2:1，可将动力源输出的扭矩放大两倍，适配起步、重载作业、爬坡等需要大扭矩输出的场景，降低动力源的负载压力，避免动力单元长时间高负荷运转导致的过热、寿命衰减问题；二档采用1:1直接传动的设计，动力传输路径更短，传动效率更高，机械损耗更低，适配平整路面巡航、轻载快速移动的场景，减少不必要的动力损耗，提升运行的平顺性与经济性。设计思路上，这套结构采用集成式布局，将行星变速机构与动力单元的输出端直接对接，摒弃了传统外置变速箱的冗长传动链路，大幅缩减了整套动力总成的轴向尺寸，让整体结构更加紧凑，能够适配安装空间局促的小型动力设备；外壳采用分段式法兰连接结构，蓝色端盖通过周向均布的紧固件与主壳体连接，既保证了齿轮啮合腔的密封性能，防止润滑油泄漏与外界粉尘杂质进入啮合区域，也方便后期拆解维护，更换磨损的齿轮、摩擦片等易损件；黄色的换挡拨叉结构外露于壳体侧方，预留了与换挡操纵机构的连接接口，可适配拉线、拨杆等多种操纵方式，无需对壳体进行额外开孔改造即可完成换挡机构的装配。从安装边界来看，这套变速结构的输入端与动力单元的曲轴输出端采用同轴对接设计，安装法兰的孔位与常规小型单缸动力单元的输出端安装尺寸匹配，输出端采用红色轴头的花键连接结构，可直接对接后续传动桥、作业机具的输入轴，底部预留了与安装机架固定的连接支脚，支脚位置经过重心匹配，安装后整套动力总成的重心落在安装支撑面的中心区域，避免运行过程中产生额外的振动；整体径向尺寸控制在与动力单元缸体相当的范围内，不会超出原有动力单元的安装宽度，无需对搭载设备的机架进行大范围改造即可完成替换安装。结构内部的行星轮采用多点均布设计，载荷被均匀分配到多个行星齿轮上，相比传统定轴齿轮传动，相同承载能力下体积更小、运行更平稳，齿轮啮合产生的振动与噪音更低，能够有效提升设备运行的NVH表现。
