钻机动力驱动电机结构设计方案

在野外矿产勘探、工程地质钻探、小型桩基施工等作业场景中，钻机的动力输出稳定性直接决定了钻进效率与成孔质量，作为核心动力单元的驱动电机，其结构设计需要同时兼顾高负载持续输出、复杂工况散热、紧凑安装适配等多重工程需求。这款钻机驱动电机的结构设计，首先围绕钻机作业时的负载特性展开，钻机钻进过程中会遇到岩层硬度变化、卡钻瞬时过载等工况，因此电机的输出轴端采用了加强型的连接法兰结构，可直接与钻机的减速输入轴对接，法兰端面设置了定位止口与均布的锁紧螺栓孔，安装时可保证同轴度公差控制在0.02mm以内，避免高速运转时出现偏摆振动，降低传动部件的磨损速率。

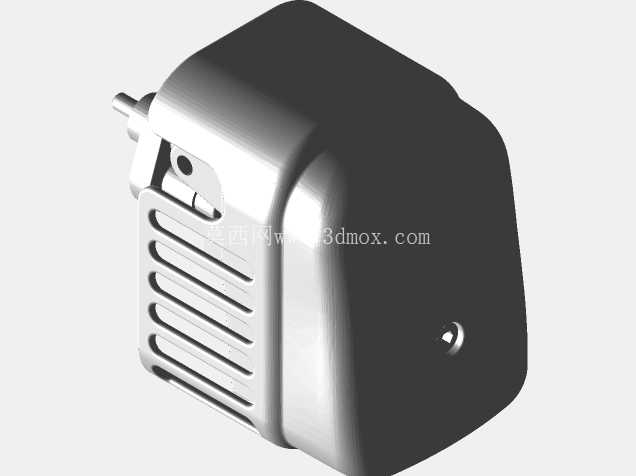

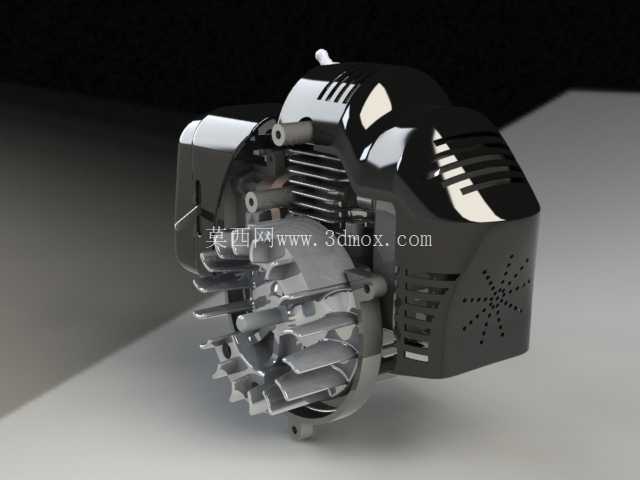

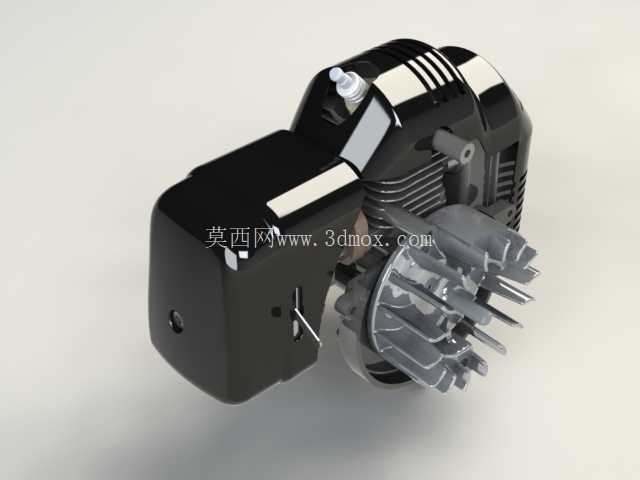

从外形结构来看，电机外壳采用了分体式的铸造壳体设计，主体分为定子容纳腔与端盖连接段两部分，壳体外壁设置了多道平行排布的散热筋，散热筋的高度与间距经过热仿真优化，在野外无额外风冷辅助的工况下，可保证电机持续额定功率运转时壳体温度不超过绝缘等级允许的阈值，同时壳体侧部预留了散热通风孔阵列，孔位采用斜向排布设计，既可以保证空气流通带走内部热量，又能避免野外作业时的泥沙、碎石飞溅进入电机内部造成绕组损坏。电机的输出端一侧设置了多层级的密封结构，采用骨架油封与迷宫密封组合的形式，可适配钻探作业时多粉尘、高湿度的环境，防止外界的泥浆、水汽侵入轴承位置，延长轴承的维护周期。

在内部结构的设计思路上，这款电机的定子绕组采用了高耐温等级的漆包线绕制，转子做了动平衡校正，平衡精度达到G2.5级，可适配钻机作业时频繁启停、转速波动的使用需求。电机的接线盒设置在壳体顶部的侧方位置，接线口采用了防水格兰头结构，可适配野外作业时的临时布线需求，避免雨水顺着线缆渗入接线腔造成短路故障。考虑到钻机整体的安装空间限制，这款电机的整体轴向尺寸做了紧凑化优化，在保证输出功率满足钻进需求的前提下，尽可能缩短轴向长度，减少在钻机动力舱内的占用空间，同时壳体上预留了多个安装固定脚位，脚位上的安装孔采用长圆孔设计，可适配不同型号钻机的安装孔位偏差，降低现场安装调整的难度。

从实际应用的角度出发，这款电机的后端盖位置预留了编码器安装位，可根据不同钻机的控制需求加装转速反馈元件，实现钻进转速的闭环控制，适配不同地质层的钻进参数调整需求。电机的轴承选用了重载型深沟球轴承，可承受钻进过程中产生的一定径向载荷，避免输出轴受径向力时出现轴承过早损坏的问题。在结构细节上，电机外壳的边角位置均做了圆角过渡处理，避免铸造应力集中，同时也能减少安装过程中磕碰造成的壳体损伤，壳体表面采用了喷塑处理，可适应野外露天作业时的防腐蚀需求，减少雨水、泥浆对壳体的锈蚀影响。

针对钻机作业时可能出现的过载工况，这款电机的端盖位置预留了温度传感器安装孔，可加装温度监测元件，实时监测电机内部的运转温度，当温度超过阈值时可联动钻机的控制系统做出降载或者停机保护，避免电机因长时间过载出现烧毁故障。电机的输出轴采用了合金结构钢锻制而成，轴伸端做了调质处理，表面硬度达到HB240-280，可承受大扭矩输出时的载荷冲击，轴上的键槽采用了标准平键设计，可与钻机传动系统的联轴器、带轮等部件直接适配，无需额外做定制化加工。整体结构设计没有冗余的部件，所有结构特征都围绕钻机作业的实际工况展开，既保证了动力输出的可靠性，又兼顾了野外作业的维护便利性，常见的易损件如油封、轴承等都采用了标准通用型号，现场维护时可快速更换配件，减少设备停机等待时间。
