大扭矩120度转角舵机结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1152769
  • 大扭矩120度转角舵机结构设计
  • 大扭矩120度转角舵机结构设计
  • 大扭矩120度转角舵机结构设计
  • 大扭矩120度转角舵机结构设计

在遥控模型、小型自动化执行机构的选型与结构适配过程中,20KG级120度转角舵机是非常常见的执行单元,这类舵机的输出扭矩足以覆盖多数中小型遥控车转向、机械臂关节转动、小型工装夹具开合的动力需求,相比微型舵机,它的输出刚性更强,在负载波动工况下的转角定位精度更稳定,不会因为瞬时负载冲击出现明显的转角偏移。

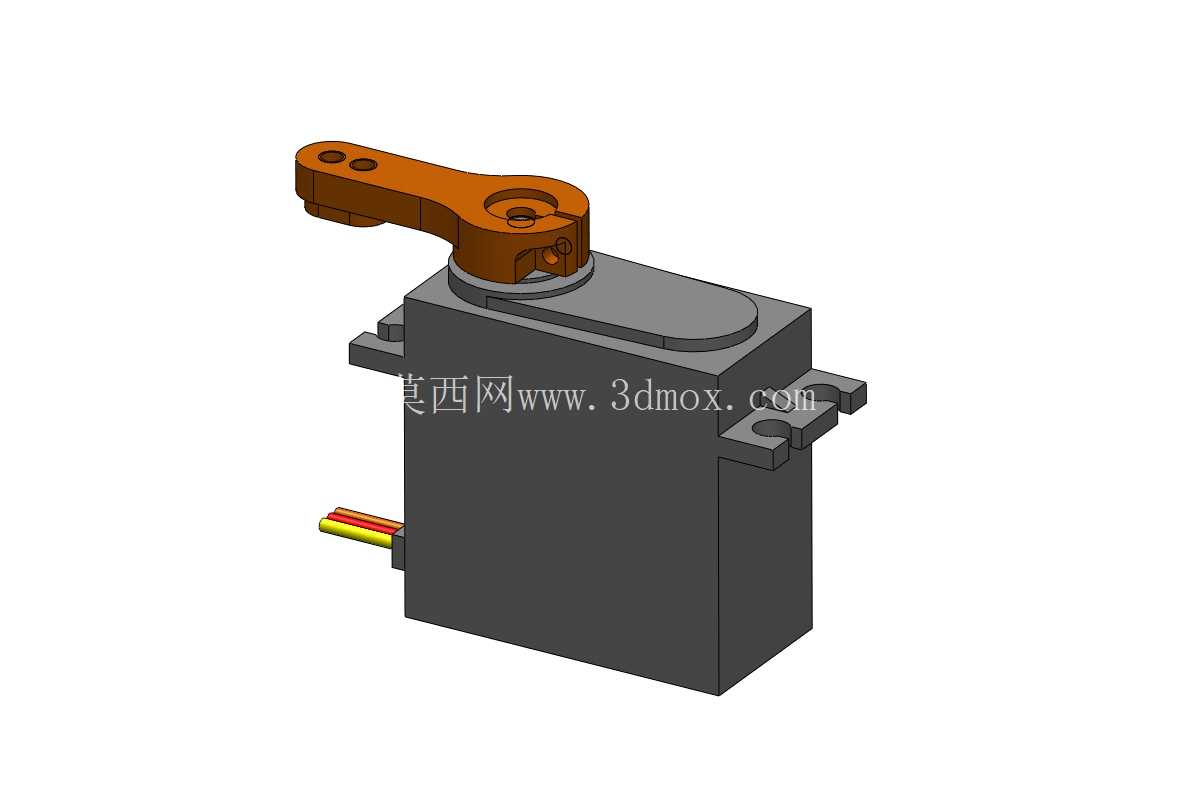

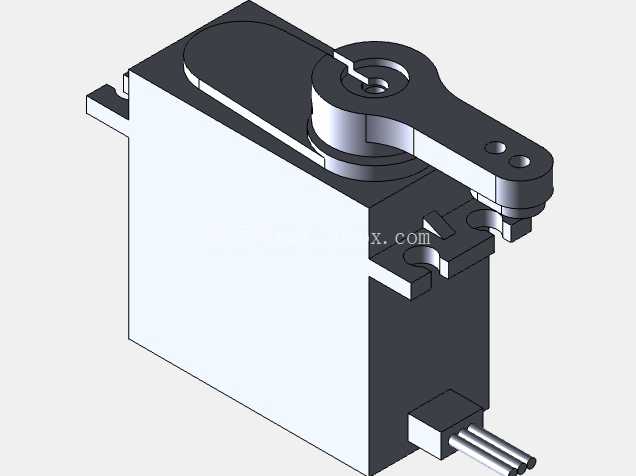

从结构设计来看,这款舵机采用了标准的矩形主体外壳,外壳两侧预留了带安装孔的凸耳结构,安装孔的孔位间距符合通用大扭矩舵机的安装规范,在做设备适配的时候,不需要重新设计安装支架的孔位,直接沿用标准舵机的安装座即可完成固定,能大幅缩短结构适配的周期。舵机的输出端采用了齿盘配合金属摇臂的结构,摇臂上预留了两个不同半径的连杆安装孔,设计人员可以根据实际需要的输出力矩与转角线速度匹配,选择对应的安装孔位:当需要更大的输出推力时,选择靠近输出轴的孔位连接连杆,能获得更高的力传递效率;当需要更大的末端直线行程时,选择远离输出轴的孔位,就能在相同转角下获得更长的驱动行程。

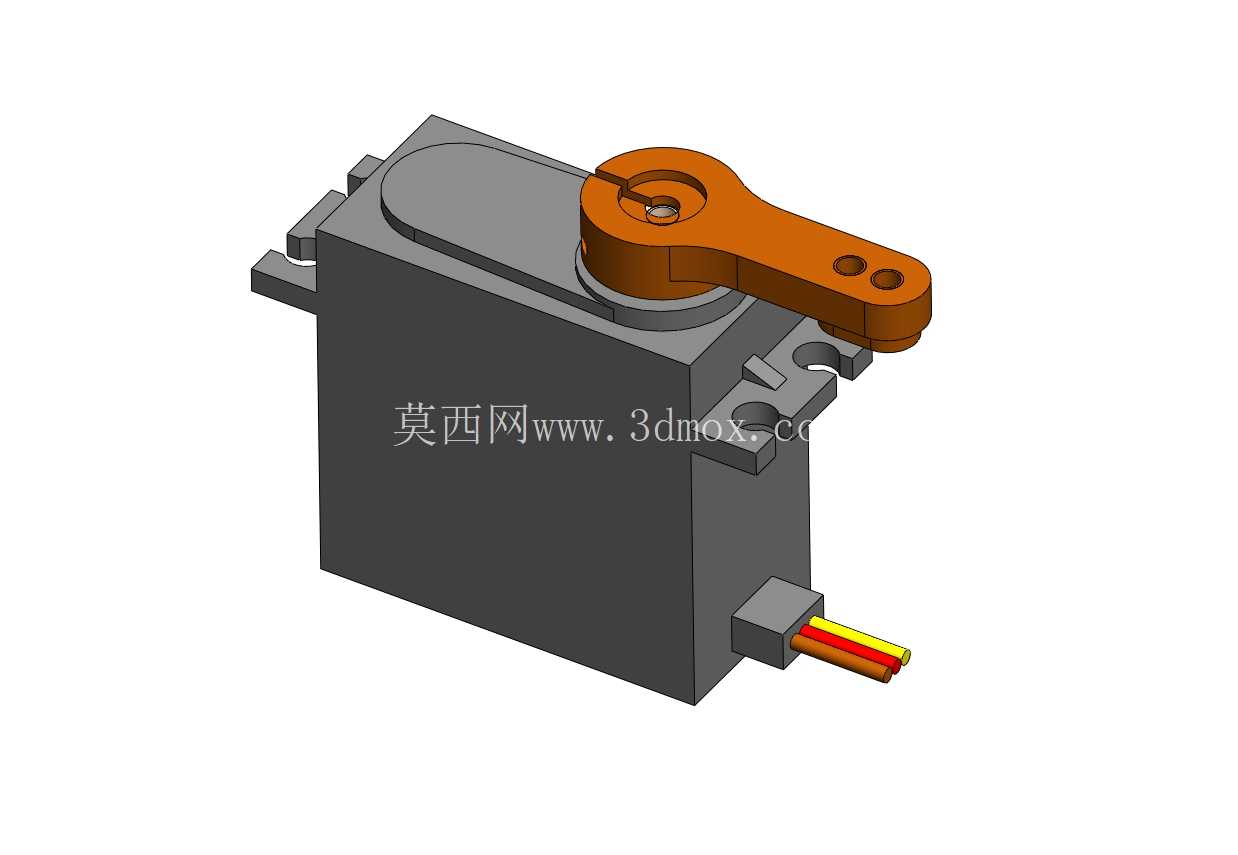

舵机的出线端采用了侧出式的三线设计,红、黄、黑三线分别对应电源正、信号、电源负,线径的选型匹配20KG扭矩下的峰值电流需求,不会在舵机满负载输出时因为线阻过大导致端电压跌落,出现丢步或者转角不到位的问题。输出轴的限位结构设计在舵机上盖内部,将最大转角限制在120度,避免舵机在控制信号超范围时出现过转,打坏内部齿轮组的限位结构,这种硬限位的设计在实际应用中能大幅降低舵机的损坏概率,尤其是在新手调试遥控设备或者自动化程序编写出现bug时,硬限位能直接挡住输出轴的超范围转动,保护内部减速齿轮不会因为过载崩齿。

在实际应用场景里,这类舵机最常出现在1:8、1:10比例的遥控攀爬车、短卡车上作为转向执行单元,相比小扭矩舵机,20KG的输出扭矩能在车轮卡入碎石、遇到路面阻力的时候,依然保证转向角度到位,不会因为路面阻力出现转向回正不足的问题,在越野路面行驶时的操控可靠性提升非常明显。除此之外,在小型桌面机械臂的关节设计中,这类舵机也常被用作大臂、肘关节的驱动单元,120度的转角范围刚好覆盖机械臂关节常用的摆动区间,不需要额外做机械限位结构,配合标准的舵机控制信号,就能实现角度的精准控制。还有部分小型自动化工装的压紧机构、物料分拣的拨杆机构,也会选用这类舵机作为执行元件,它的控制逻辑简单,只需要一路PWM信号就能实现转角控制,不需要额外的驱动电路,整体集成的成本比选用伺服电机加驱动器的方案低很多,适合对成本敏感、定位精度要求在1度以内的轻负载执行场景。

从安装边界来看,这款舵机的主体外形方正,没有突出的不规则结构,在做结构布局的时候,只需要预留出主体的立方体空间,加上出线端的线缆弯折空间,以及摇臂转动时的扇形扫掠空间即可,不会出现结构干涉的问题。外壳的安装凸耳与主体是一体化结构,安装时的受力直接传递到整个外壳上,长期满负载工作也不会出现安装脚断裂的问题。摇臂与输出轴的连接采用了标准的花键齿结构,和市面上同规格的金属舵机摇臂完全通用,在摇臂损坏的时候不需要单独开模定制配件,直接采购标准配件就能替换,后期维护的成本非常低。

在做三维结构适配的时候,需要重点注意摇臂在0度、60度、120度三个极限与中间位置的空间占用,尤其是当连杆连接在摇臂最外端孔位的时候,摇臂转动过程中连杆的运动轨迹不能和舵机主体、周边的其他结构件发生干涉,很多新手设计的时候只考虑静态位置的空间,忽略转动过程中的轨迹,很容易出现装配后转动卡滞的问题。另外舵机的安装固定建议采用橡胶减震垫衬在安装耳与支架之间,因为舵机在满负载启停的时候会有轻微的振动,减震垫能吸收这部分振动,避免振动传递到整个设备结构上,尤其是在精密的小型检测设备上,减震衬垫能有效降低舵机工作时对检测精度的干扰。
