12齿硬质合金可转位三面刃铣刀结构

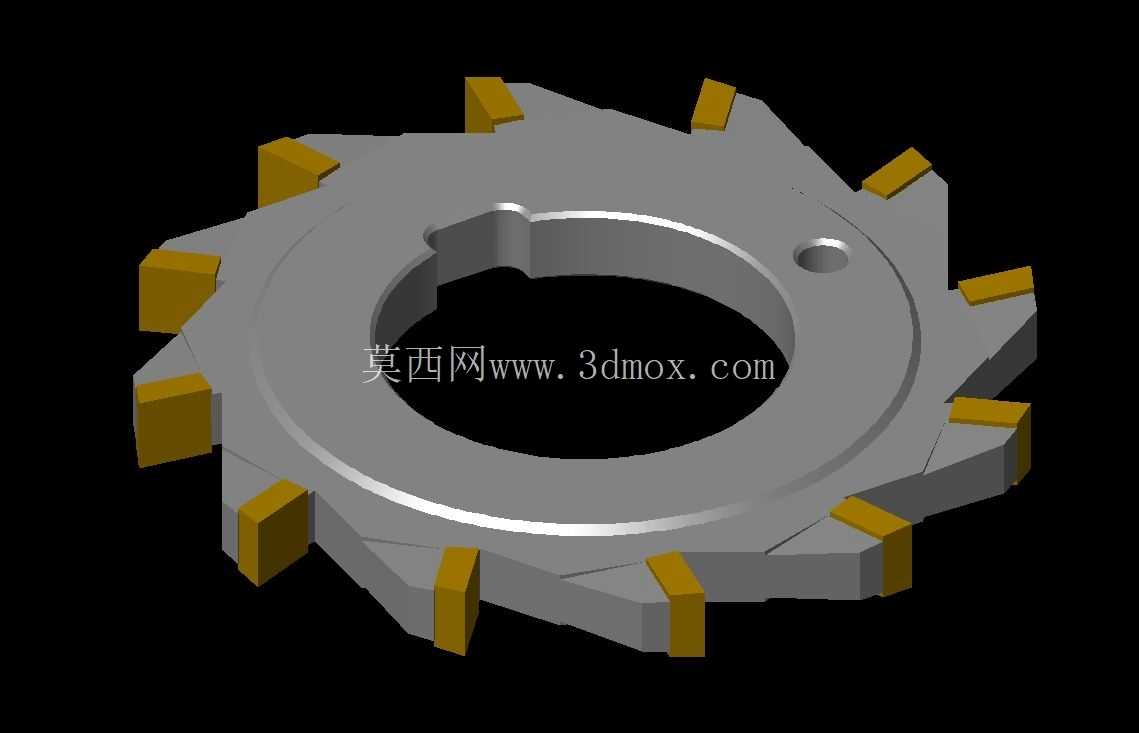

　　这款12齿硬质合金铣刀属于机加工领域常用的三面刃铣削刀具，主要适配卧式铣床、加工中心等金属切削设备，在批量零件加工场景中承担台阶面铣削、槽宽加工、侧面精修等工序，尤其适合铸铁、碳钢、合金钢等常规金属材料的中高速铣削作业，在模具钢加工、通用机械零件槽系加工、变速箱齿轮箱侧槽加工场景中应用十分广泛。从结构设计来看，刀体采用整体合金钢材质加工，中心设置带键槽的安装孔，能够与机床刀杆的传动键配合传递扭矩，避免大进给切削时出现刀体打滑的问题；刀体侧面设置的定位小孔，用于安装时的周向定位，可快速对齐刀杆刻度，减少装夹找正的辅助时间。

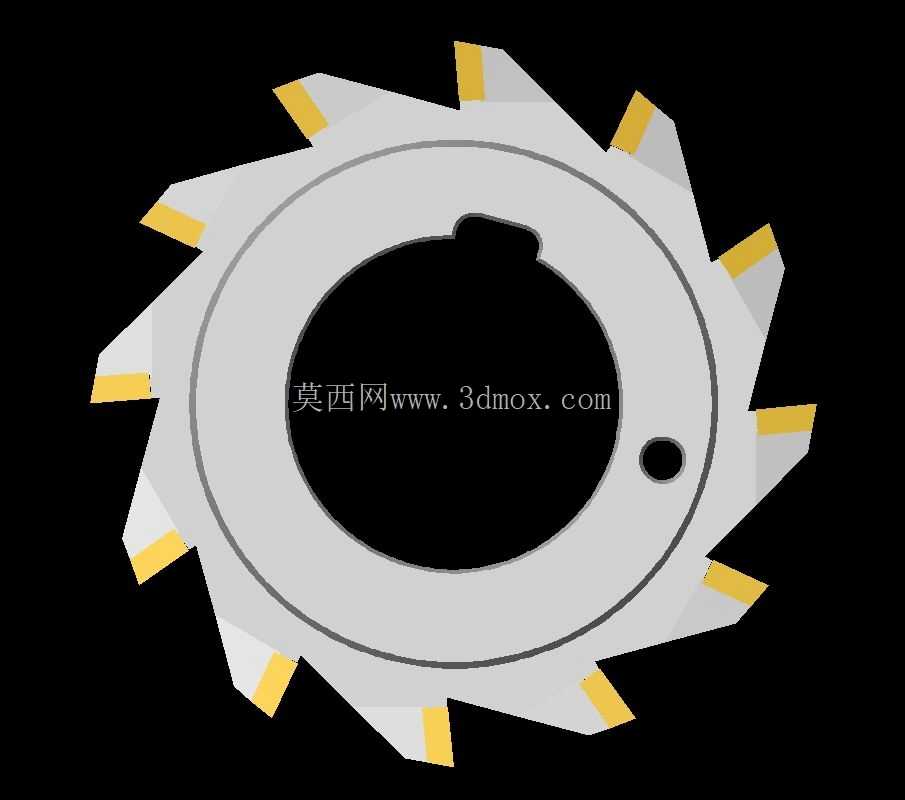

　　刀体周向均匀分布12个刀齿安装位，每个刀位采用楔块压紧结构固定硬质合金刀片，刀片为矩形焊接式硬质合金刀头，刀头伸出刀体的高度经过精确计算，既保证足够的切削刃有效长度，又避免刀头悬伸过长导致切削刚性不足引发振刀。12齿的齿距设计经过动平衡校核，在直径125mm左右的规格下，能够兼顾切削效率与单齿切削负荷，相比8齿、10齿同规格铣刀，每转进给量可提升20%左右，同时密齿结构能够降低单齿切削厚度，减少加工表面的残留刀纹高度，提升铣削表面质量。

　　刀片的切削角度经过针对性优化，前角设置为5度正前角，能够降低切削阻力，减少机床主轴负荷；后角设置为8度，避免切削过程中刀体后刀面与工件已加工表面发生摩擦，同时保证刀刃有足够的强度，适合断续切削的冲击工况。安装边界方面，中心安装孔的公差采用H7级精度，能够与标准铣刀杆实现间隙配合，装拆方便且同轴度误差控制在0.02mm以内；刀体总厚度根据加工槽宽的标准系列设计，可直接加工对应宽度的通槽，无需二次走刀扩槽，大幅提升槽加工的效率。刀体的端面跳动和径向跳动设计值均控制在0.01mm以内，能够保证各刀齿切削负荷均匀，避免个别刀齿过载崩损，延长刀具整体使用寿命。

　　在实际使用场景中，这款铣刀可根据加工材料的不同调整切削参数，加工45号钢时线速度可设置为120-150m/min，每齿进给量0.1-0.15mm/z，能够实现稳定的干式切削；加工铸铁材料时可适当提升线速度至180m/min，配合压缩空气吹屑即可获得良好的排屑效果。刀体上的每个刀齿安装位都设置了容屑槽，容屑槽的圆弧半径经过优化，能够顺畅排出带状切屑，避免切屑堵塞在刀齿之间刮伤已加工表面。硬质合金刀头采用钨钴类材质，抗冲击韧性好，适合铣削这类断续切削工况，相比高速钢铣刀，切削寿命可提升4-6倍，能够减少批量加工中的换刀频次，降低生产辅助成本。设计过程中还考虑了刀具的可修复性，当硬质合金刀头磨损到刃磨极限后，可通过重新焊接刀头、刃磨切削刃的方式重复利用刀体，降低刀具的长期使用成本。刀体的动平衡等级达到G6.3级，能够适配最高3000转/分钟的切削转速，满足中高速加工中心的使用要求，不会因为动平衡问题引发机床主轴振动。
