T型轨道用大螺母趾夹紧固组件

　　这款趾夹组件是面向T型槽轨道作业场景开发的快锁式紧固构件，核心作用是在带标准T型槽的工装平台、导轨基座上完成待加工工件、辅助工装的快速定位与夹紧，替代传统需要多螺栓配合压板的繁琐装夹方案，尤其适配小批量多品种的机加工、装配调试工位，能大幅缩短工位换型时的装夹准备时间。从结构设计逻辑来看，组件采用分体式组合构型，主体夹座为长条形钢制构件，一端加工出与T型槽匹配的楔形定位头，可直接嵌入标准T型轨道的槽腔内，无需额外加装T型螺栓就能完成基座端的初始定位，避免了传统T型螺栓从轨道端部穿装的不便，在长轨道多点装夹场景下，可直接在轨道任意位置嵌入安装，适配灵活度更高。

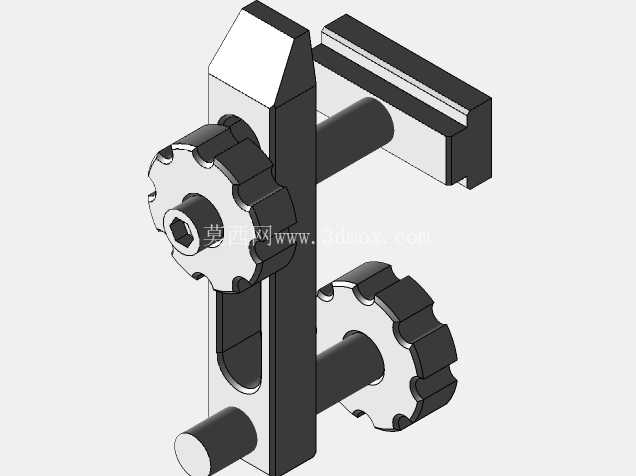

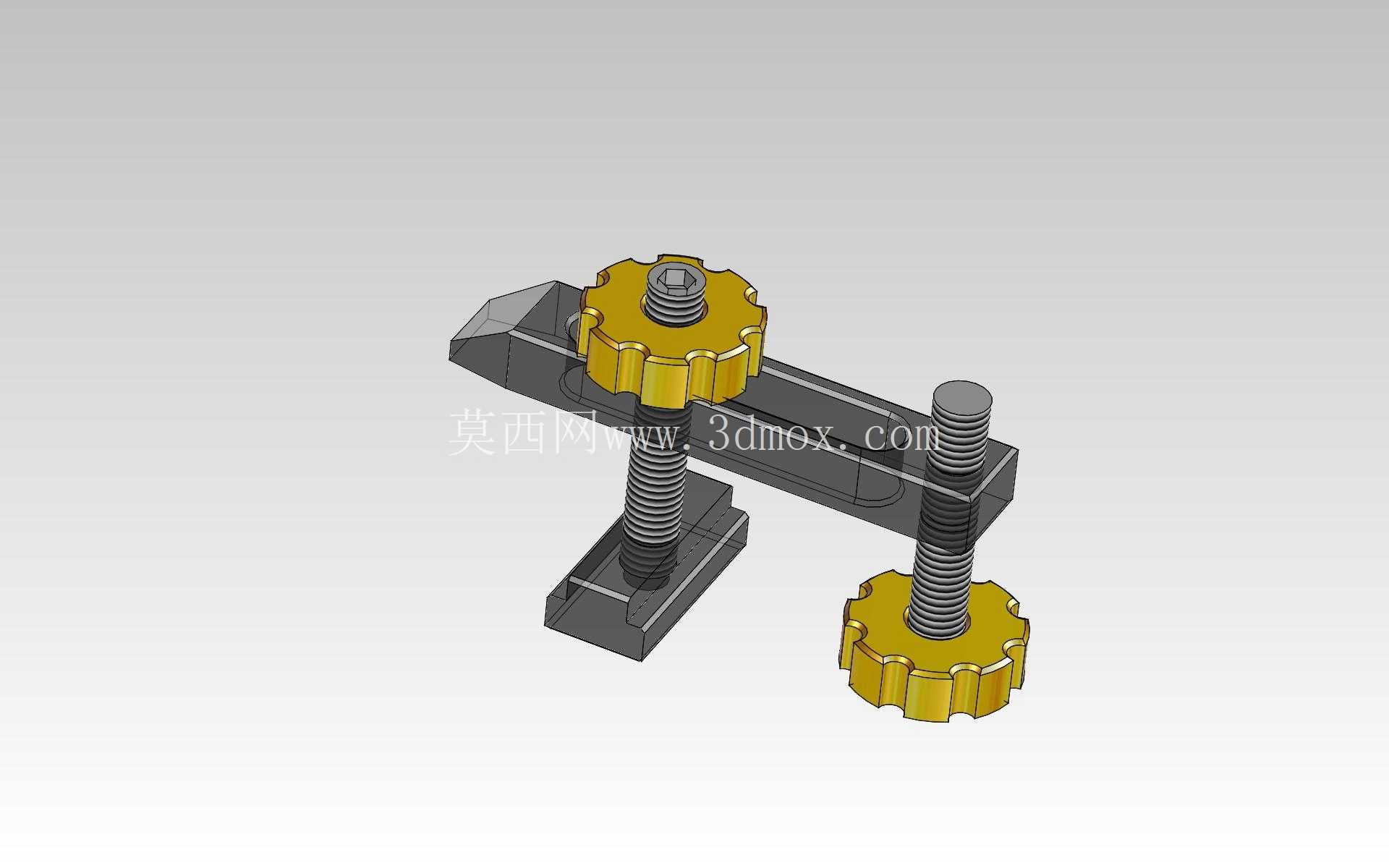

　　夹座上设置两处螺纹安装位，分别对应竖向支撑螺杆与横向压紧螺杆，两处螺杆顶端都配置了大直径滚花T型螺母，滚花纹路采用周向等距的凹槽设计，无需借助扳手等工具，徒手就能完成螺母的旋拧操作，大直径的螺母端面增大了施力时的力臂，同等手部施力下能获得更大的锁紧力矩，同时也降低了T型轨道接触面的局部压强，避免长期锁紧时对轨道槽面造成压痕损伤，这也是设计中特意加大螺母外径的核心考量，既兼顾操作便利性，也能保护工装轨道的基准面精度。

　　竖向支撑螺杆的底端同样带有T型定位头，可嵌入T型槽内作为辅助支撑点，当夹座跨度较大时，调整竖向螺杆的伸出长度，能让夹座保持水平状态，避免夹紧时夹座倾斜导致的工件压持不稳、基准偏移问题；横向压紧螺杆的端部为平端压头，旋拧横向螺杆上的大螺母时，压头会逐步向待固定工件靠近，最终将工件抵紧在定位基准面上，压头端面做了钝化处理，不会在工件已加工表面留下压伤痕迹。从安装边界来看，这款趾夹组件适配市面上主流宽度的工业T型槽轨道，夹座的长度设计覆盖了常规小尺寸工件的装夹跨度需求，整体安装后突出轨道表面的高度控制在较低范围，不会和加工刀具、装配作业工具产生运动干涉，在铣床工作台、焊接工装平台、检测工位导轨上都能直接适配使用。

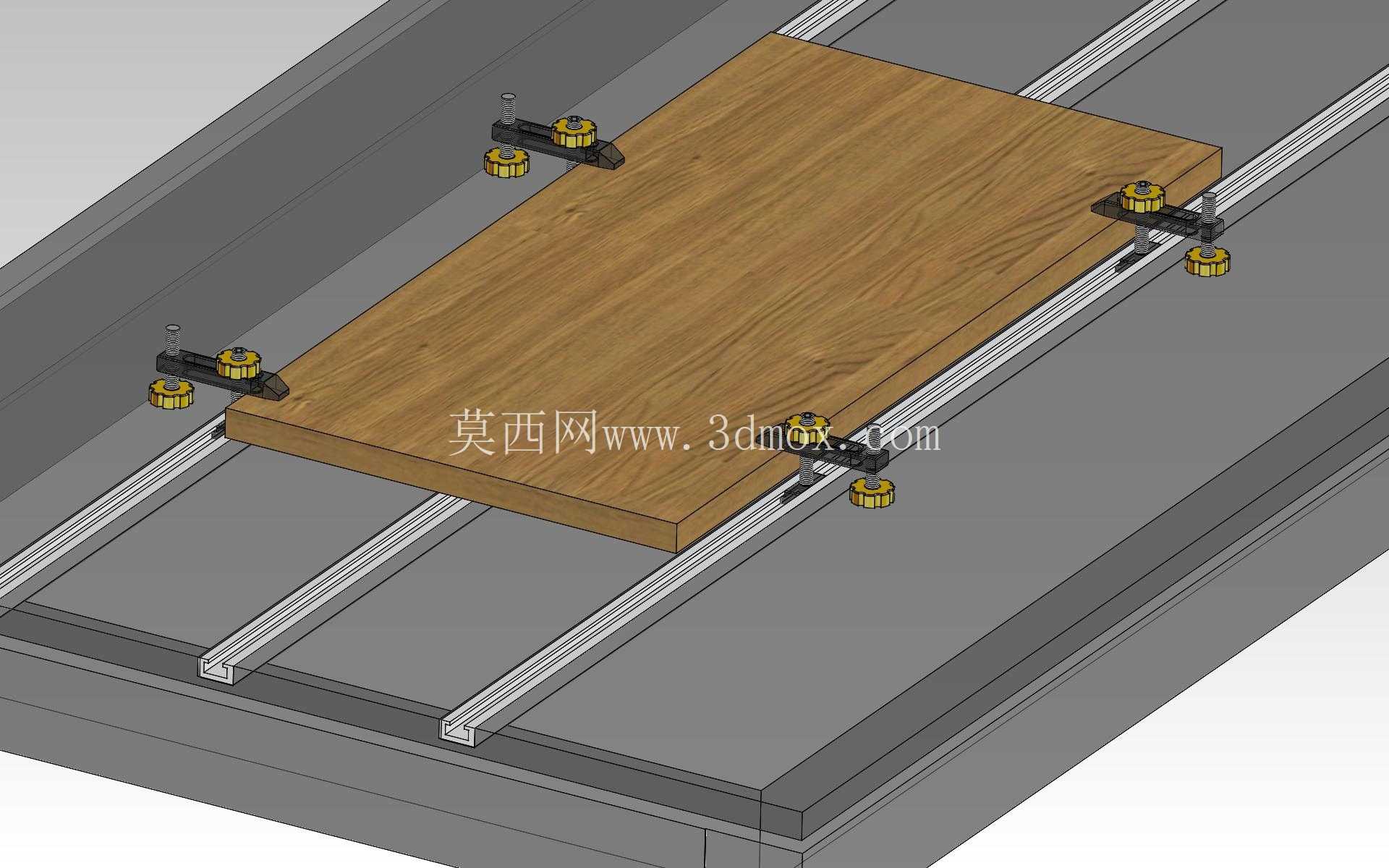

　　实际作业过程中，操作人员只需先将夹座主定位头嵌入T型槽，滑动到需要装夹的位置，调整竖向支撑螺杆的高度让夹座贴平轨道上表面，再将待固定工件放置在压头对应的位置，徒手旋紧横向螺杆上的大T型螺母就能完成装夹，整个过程无需额外工具，单人几秒内即可完成操作，相比传统的压板螺栓装夹方案，操作步骤减少六成以上，尤其适合需要频繁调整装夹位置的划线、修配、样件调试等作业场景。结构细节上，所有螺纹副都采用标准公制粗牙螺纹，抗振性能好，在有轻微振动的打磨、焊接工位使用时也不会出现松脱问题，螺杆与夹座的配合间隙经过合理控制，既保证旋动顺畅无卡滞，也不会因间隙过大导致压头偏移，夹紧力的方向始终垂直于工件定位面，保证装夹的可靠性。滚花螺母的材质选用高强度合金钢，表面做了发黑防锈处理，长期在车间多油污、多切削液的环境下使用也不会出现锈蚀卡滞的问题，夹座主体经过调质处理，整体刚性充足，夹紧时不会出现挠曲变形，能稳定传递锁紧力，保证装夹定位的重复精度。
