工业加热器用铝制带肋换热管件结构

项目分类:通用机械零部件 发布时间:2021-12-29 ID:476833
  • 工业加热器用铝制带肋换热管件结构
  • 工业加热器用铝制带肋换热管件结构
  • 工业加热器用铝制带肋换热管件结构
  • 工业加热器用铝制带肋换热管件结构
  • 工业加热器用铝制带肋换热管件结构

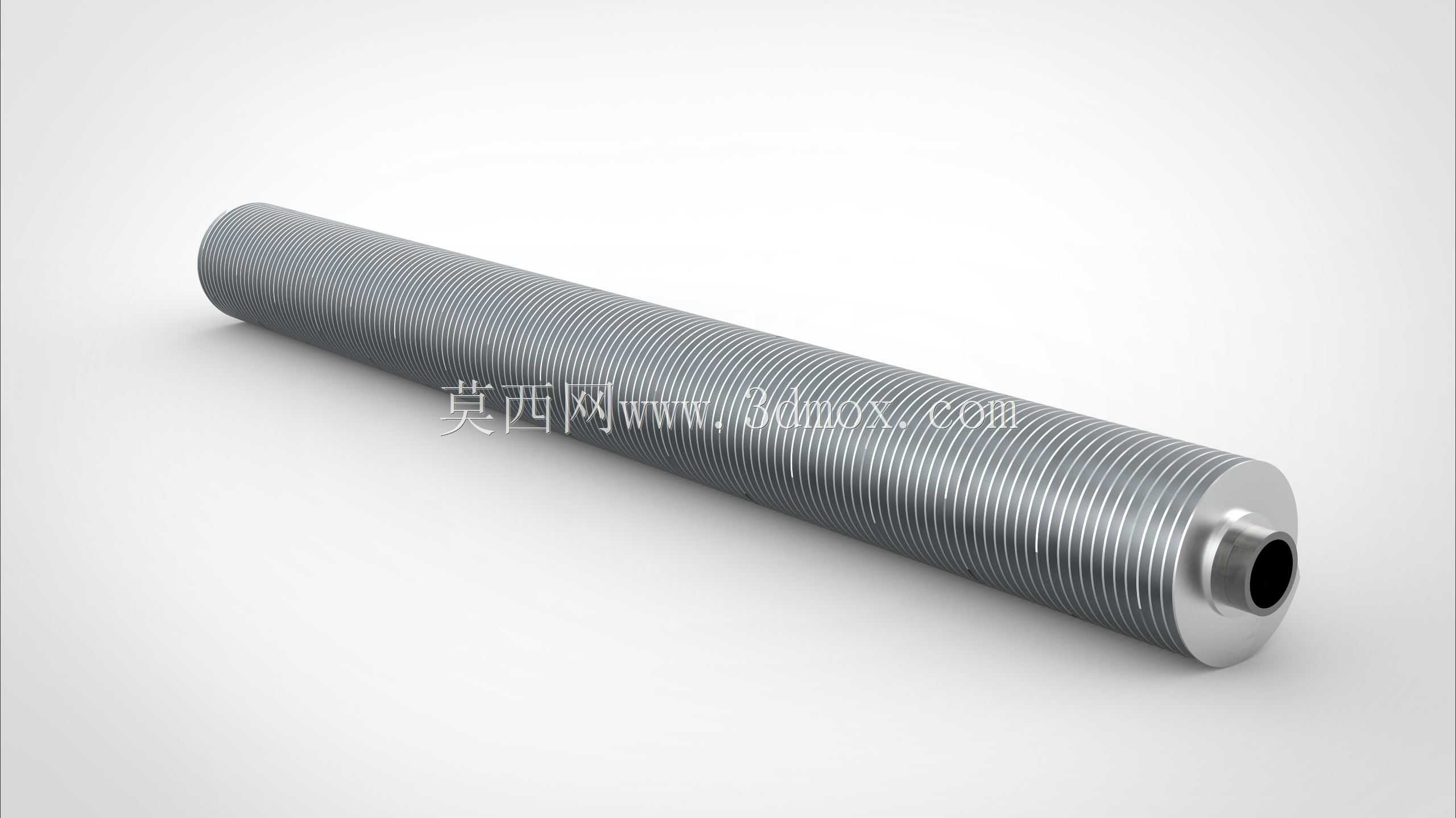

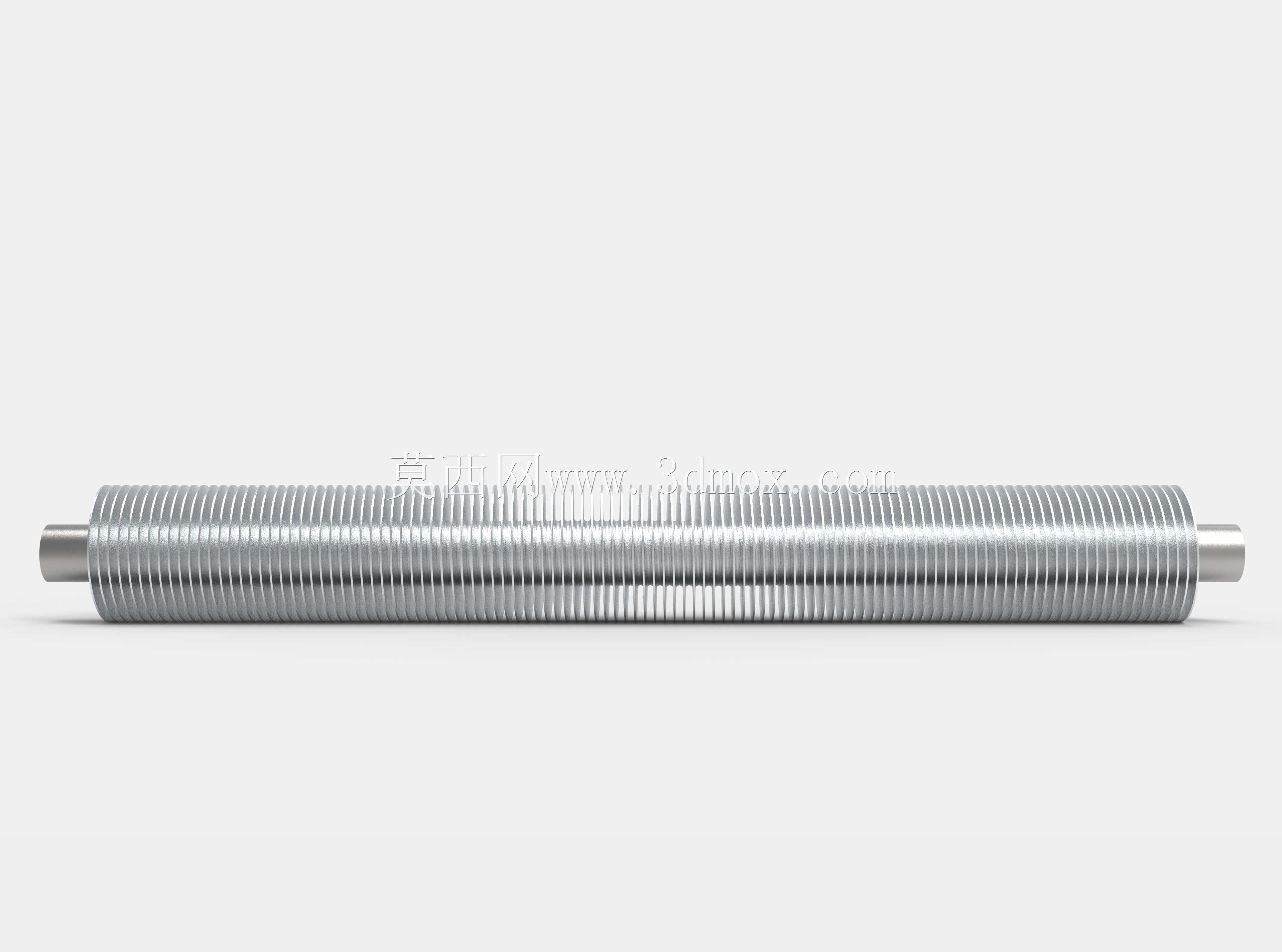

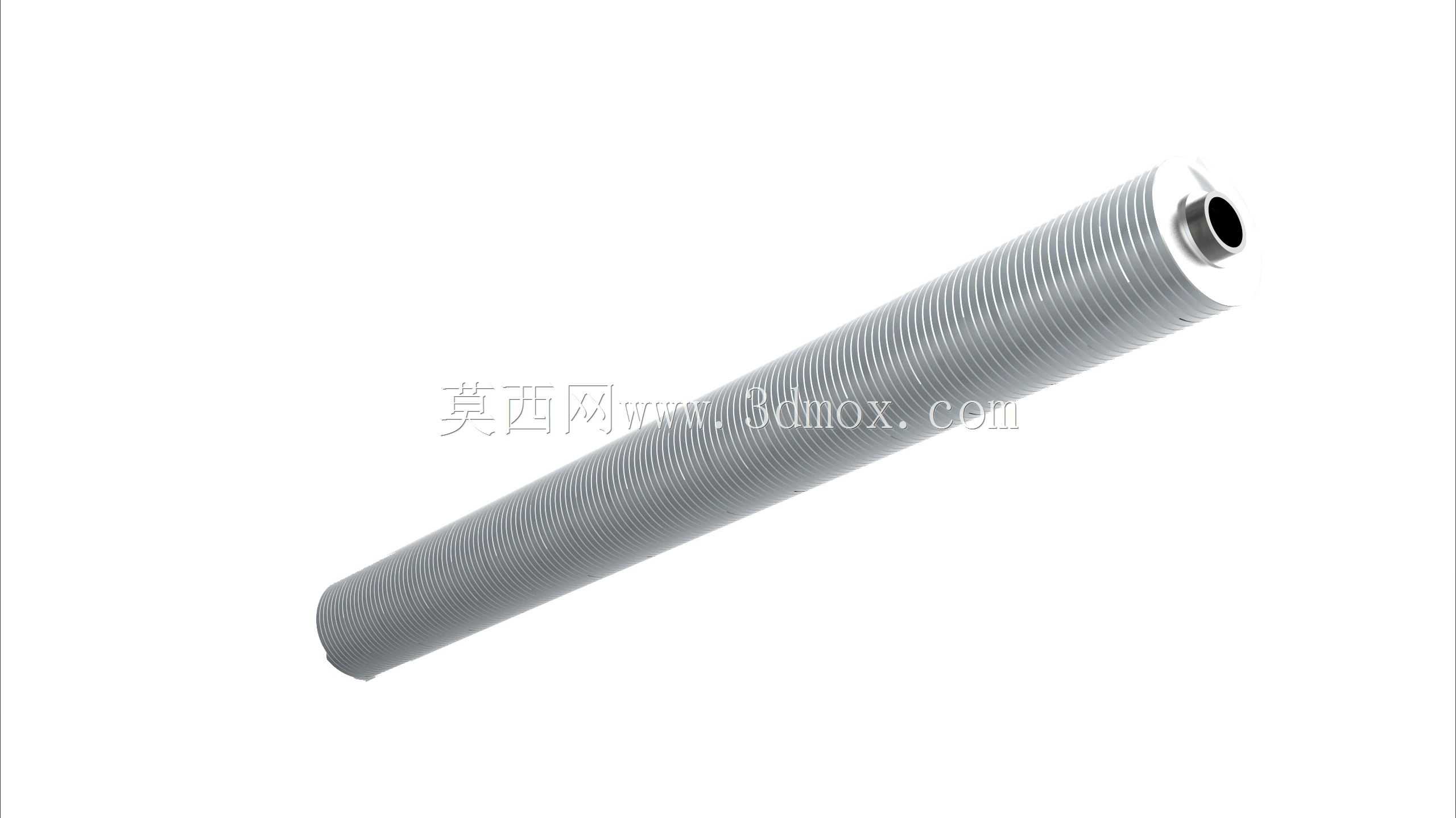

  这类带肋管件是工业电加热器、流体换热机组里的核心换热承载部件,日常在化工流体预热、烘干设备风道加热、工业锅炉辅机换热段都能见到它的应用,区别于普通光面管件,它的外表面连续排布的环形肋片是核心功能结构,主要作用是在有限的安装空间内大幅拓展换热接触面积,让管内流通的热媒或者内置加热元件产生的热量,能更快通过管壁传导到肋片,再和外侧流经的空气、工艺流体完成热交换,相比同通径的光管,换热效率能提升数倍,同时能缩小整套加热换热设备的整体体积,减少设备占用的厂房安装空间。从结构设计逻辑来看,这款带肋管采用一体化铝制结构,基体为中空直通管腔,内壁做光滑处理,既可以穿装铠装电加热棒作为干烧类加热元件的承载护套,也可以直接通导热油、

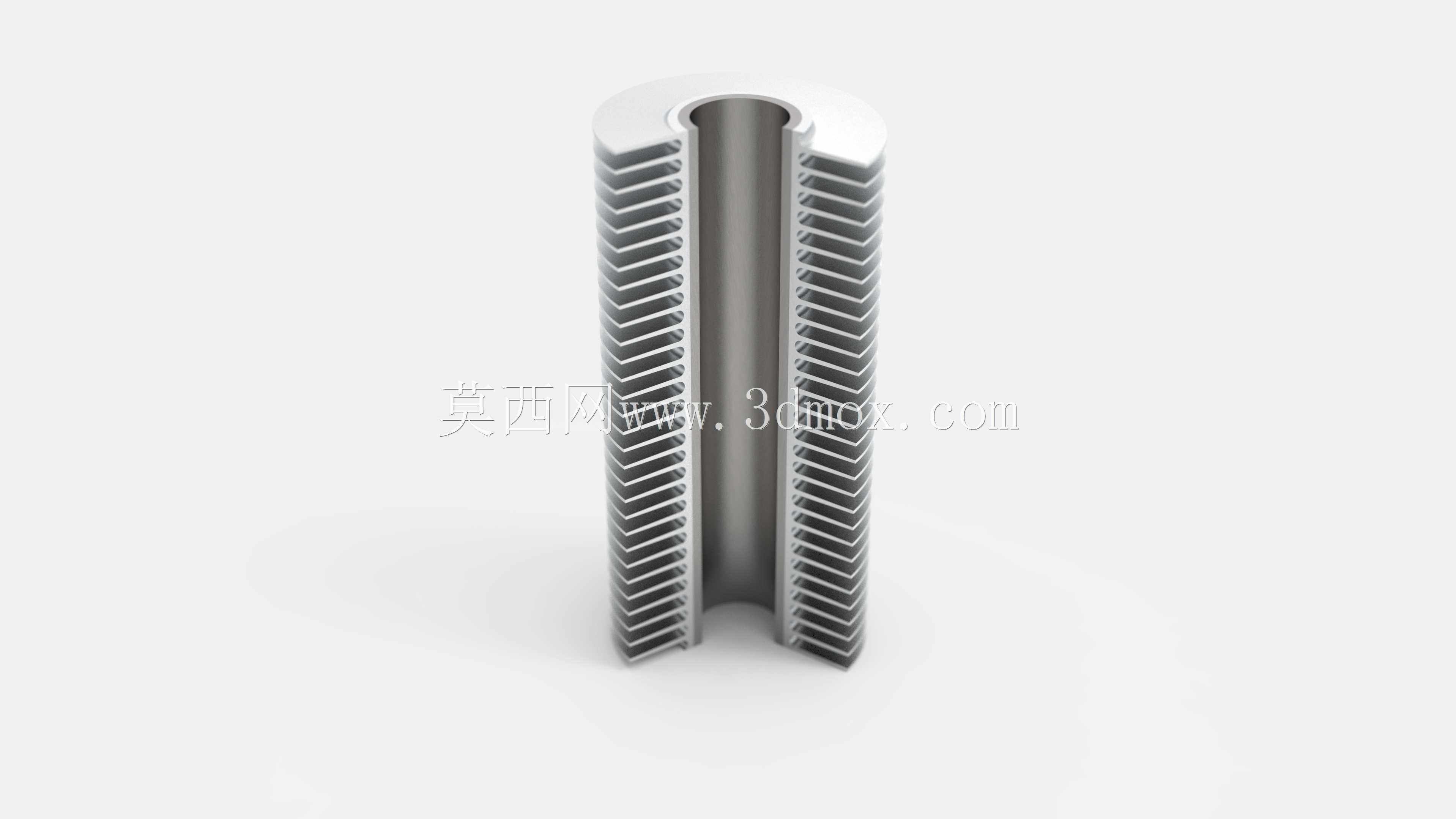

  饱和蒸汽作为热媒流通通道,内壁光滑无台阶的设计,能减少流体在管内流动的沿程阻力,也能避免杂质在管内淤积造成的局部过热问题。外肋片采用等间距等高度的环形直肋设计,肋片厚度均匀,和外管壁为一体成型结构,不存在接触热阻,这一点比后期套装翅片的结构换热效率更稳定,不会因为长期冷热交替出现肋片松动、接触间隙变大导致的换热衰减问题。肋片的间距设计经过换热计算匹配,既保证足够的换热面积拓展率,也避免肋片过密导致外侧流体流通阻力过大、积灰难清理的问题,在常规工业通风换热场景下,这个肋间距能平衡换热效率和风阻参数,适配常规风压的离心风机送风工况,不需要额外配置高风压风机就能满足换热风量要求。从安装边界来看,这款带肋管为等外径直通结构,两端可以直接和标准管路法兰、焊接接头对接,不需要做特殊的变径处理,管体本身的同轴度公差控制在合理范围,穿装加热元件时不会出现卡滞,也能保证加热元件和管壁的贴合度,减少加热元件和管壁之间的空气间隙,降低加热元件的表面工作温度,延长加热元件的使用寿命。在实际设备选型匹配时,需要根据设计换热量核算所需的管件总长度、肋片总换热面积,同时匹配管内介质的流速、管外流体的迎风速度,避免管内流速过低导致的介质分层、换热不均,也要避免管外风速过低导致肋片间的热量淤积,造成局部过热损坏铝制结构。铝材质的选用一方面是利用铝的高导热系数,提升热量传导效率,另一方面铝的密度低,整根管件的重量远低于钢制肋片管,能降低设备整体的承重负荷,

  在吊装式安装的风道加热器、移动型工业烘干设备里这个优势尤为明显,同时铝材质的自然抗腐蚀性能,在常规无强腐蚀的空气、水类换热介质场景下,不需要额外做表面防腐处理就能满足长期使用要求,降低了加工和后期维护成本。结构上管端预留的光面段长度足够和管路接头、密封件配合,安装时不需要额外切除肋片,减少现场加工的工作量,光面段的外径公差和标准管路配件匹配,采用常规的焊接、卡套、法兰连接方式都能实现可靠密封,不会出现安装干涉问题。在三维建模过程中,这类带肋管的建模重点是保证肋片和基体的一体化特征,避免出现建模时的特征分离,同时要准确还原肋片的厚度、间距、高度参数,以及管体内径、外径的尺寸公差,因为这些参数直接关系到后续换热仿真计算的准确性,

  也关系到和其他配套零件的装配干涉检查,比如和端部密封端盖、穿装的加热元件、外侧的挡风板结构配合时,尺寸偏差会直接导致装配失败。另外肋片的根部做了微小的圆角过渡,这个细节在建模时不能忽略,这个圆角一方面是成型工艺的要求,不管是挤压成型还是铸造成型,根部圆角能减少应力集中,避免冷热交替过程中肋片根部出现开裂,另一方面也能减少流体在肋根位置的流动死区,提升换热的均匀性,减少积灰附着的概率。在实际应用中,这类带肋管经常多根成组排列使用,组成换热管束,单根管件的尺寸一致性很重要,建模时要保证参数化特征,方便后续阵列排布时快速调整管间距、排列方式,适配不同功率、不同换热量的设备设计需求,比如在风道加热器里,通常会按照等边三角形或者正方形排布多根带肋管,管间距的设计要考虑肋片之间的通风间隙,保证气流能均匀冲刷每一片肋片的表面,避免出现气流短路的区域,影响整体换热效率。
