工业防护用三立柱弯管扶手结构

这款三立柱弯管扶手结构，在工业现场的应用场景覆盖极广，从生产车间的操作平台临边、设备检修走台边缘，到厂区人行通道的高差过渡段、物流装卸区域的坡道侧边，都能看到这类构件的实际使用。区别于民用建筑的装饰性扶手，工业场景下的扶手核心作用是给作业人员提供可靠的手扶支撑，同时在临边位置形成物理防护边界，避免人员失足跌落，也能在人员行走失稳时提供借力点，降低磕碰、摔倒的风险。

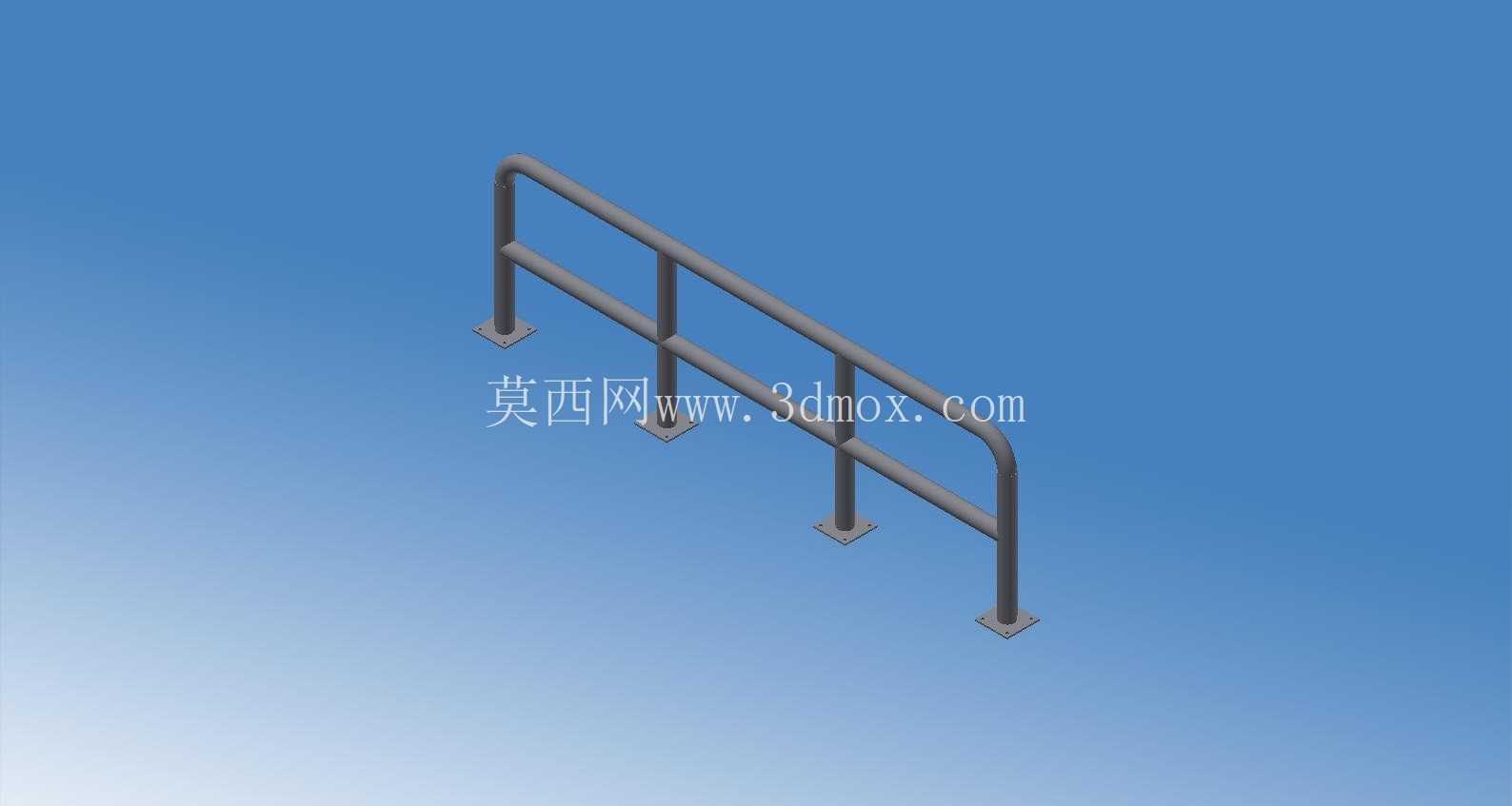

从功能特性来看，这款扶手采用连续弯管的整体成型思路，顶部扶手管做了两端圆弧收头处理，没有尖锐的突出棱角，能避免人员过往时被端头刮蹭受伤；中间设置一道平行于顶部扶手的横管，既可以提升整体框架的抗侧向形变能力，也能在扶手受到冲击时分散受力，避免单根管材受力过大出现弯折。三根垂直立柱底部都带有方形安装底板，底板上预留了固定安装孔，安装时可以通过膨胀螺栓直接固定在混凝土基面、钢平台面板上，不需要额外做复杂的预埋构件，现场安装的适配性很强。

设计过程中首先考虑的是工业场景的受力需求，扶手管的管径选择匹配成年人手掌握持的舒适维度，管壁厚度满足侧向受力要求，按照常规工业防护的受力标准，顶部扶手需要能承受任意方向不小于1kN的集中荷载，中间横管的抗冲击荷载也需要达到临边防护的规范要求，这款结构的管材连接节点采用满焊处理，焊后做打磨平整，整体框架的刚性足够，不会出现普通薄壁扶手受力后晃动感明显的问题。

从安装边界来看，三根立柱的排布间距经过合理分配，两端立柱分别位于弯管的两个端头位置，中间立柱设置在扶手直线段的中部，整体的安装跨度适配常规的临边防护段长度，不需要额外截断或者拼接管材就能直接适配多数2米左右的防护段；底部方形底板的尺寸足够大，能分散螺栓固定时的基面压强，即使是在厚度较薄的钢平台上安装，也不会因为局部压强过大导致平台面板变形。立柱与横管、顶部扶手管的连接位置都做了顺滑过渡，没有突兀的焊接凸起，后期做表面防腐处理时也不容易出现涂层积留、流挂的问题，不管是做喷塑、镀锌还是刷防锈漆，都能保证表面涂层的均匀性，提升在潮湿、多粉尘车间环境下的使用寿命。

实际选型使用时，这类扶手可以根据现场的安装长度做模块化拼接，相邻两段扶手的端头可以通过配套的直接头做连接，不需要额外定制异形构件，对于走台转角位置，也可以基于这款直段扶手的参数调整弯管角度，形成适配转角的防护段，整体的零部件通用化程度很高，能降低现场安装的配件储备成本。不同于采用拼接弯头组装的扶手，这款整体弯管的扶手在弯折位置没有拼接焊缝，长期使用过程中不会因为焊缝锈蚀出现断裂、松动的问题，维护成本更低，尤其适合在有定期清洁要求、腐蚀介质存在的生产区域使用，比如食品加工车间、化工原料中转区域、户外厂区坡道等位置，都能长期保持结构稳定性。

在结构细节处理上，底部立柱与安装底板的连接位置加设了三角加强筋，能避免人员倚靠扶手时立柱根部出现焊缝开裂的问题，加强筋的尺寸控制在不影响螺栓安装操作的范围内，现场施工时可以很方便地使用扳手拧紧固定螺栓，不会出现加强筋遮挡安装孔、导致工具无法操作的情况。顶部扶手的高度符合工业临边防护的高度要求，人员站立握持时手臂处于自然放松的状态，长时间扶靠也不会出现手臂酸胀的问题，中间横管的高度刚好能阻挡人员脚部滑出临边，同时不会因为横管位置过高影响人员正常行走时的视线。
