磷酸铁锂四串12V电池管理带线组件

　　在小型储能、户外便携电源、低速代步车这类采用四串磷酸铁锂供电的设备场景里，电池管理模块是保障电芯安全、稳定输出的核心部件，这款带接线的BMS组件，正是针对这类12V磷酸铁锂供电系统做的适配设计。从实际应用的工况来看，这类四串磷酸铁锂系统单组额定电压12.8V，满电电压14.6V，放电截止电压一般在10V左右，日常使用中很容易出现单串过充、过放，或者大电流充放时温升过高的问题，BMS的核心作用就是实时采集每一串电芯的电压、回路电流以及模块自身的温度，在参数超出安全阈值时及时切断回路，避免电芯出现不可逆的损伤，甚至引发热失控风险。

　　这款组件在设计时直接集成了采样接线与功率回路接线，省去了后期装配时额外压接端子、理线的工序，所有采样线都做了分色与长度适配，对应四串电芯的连接点位，接线末端的环形端子可以直接固定在电芯极柱上，不需要额外做转接处理，能有效降低装配时接错线序的概率。功率回路线缆的线径是按照持续放电电流的载流量选型的，线缆外层的绝缘层耐温等级匹配BMS工作时的温升范围，即使在持续大电流放电的工况下，线缆的压降和温升都能控制在合理区间，不会因为线缆过载出现绝缘层软化、压降过大导致输出功率不足的问题。

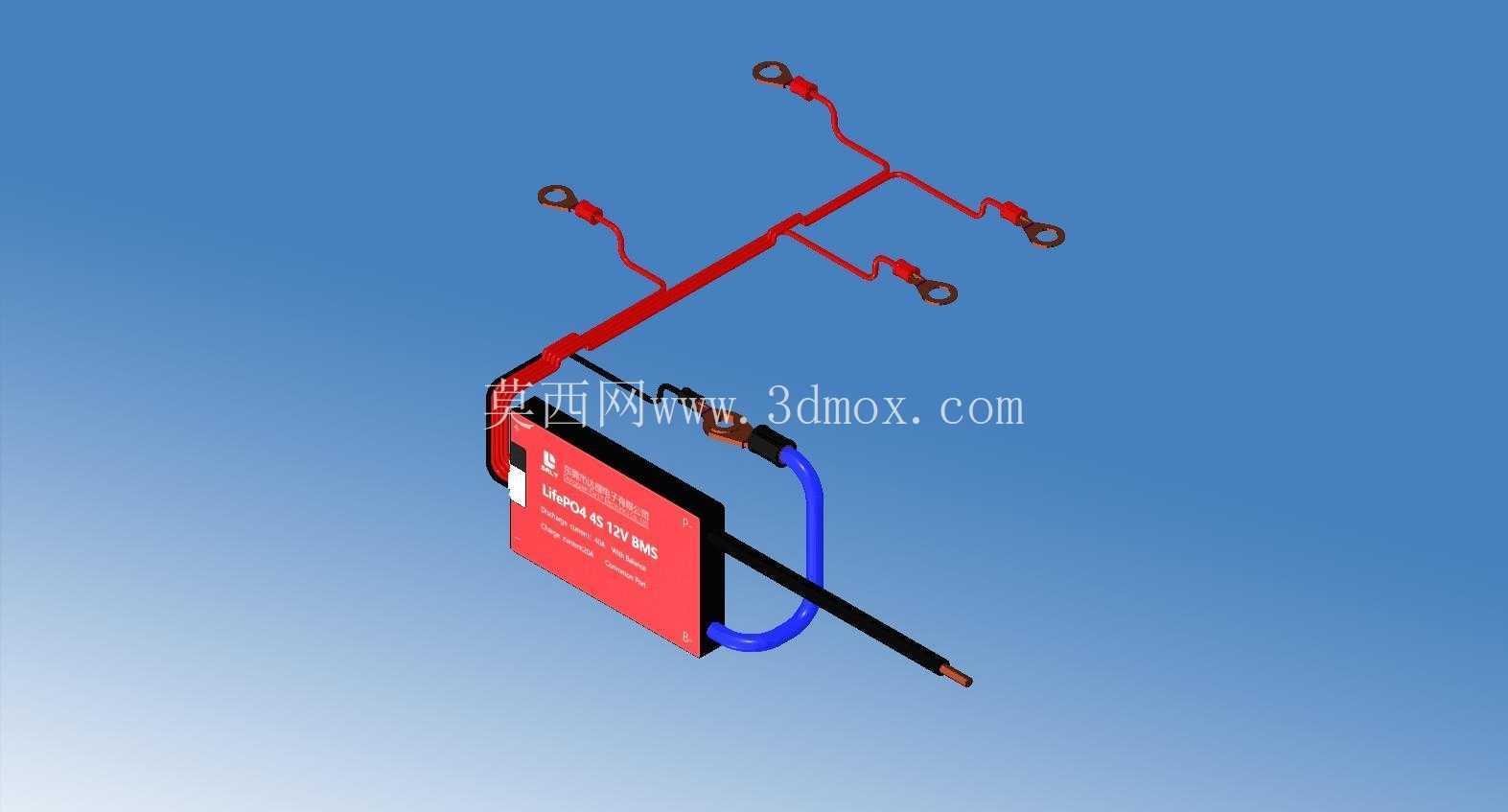

　　从结构布局来看，BMS的主控板做了环氧封装，外层的红色绝缘壳体既可以隔绝外部的金属碎屑、水汽接触电路板，也能在装配时避免电路板和电池仓内的其他金属部件直接接触造成短路。采样线从主控板引出后做了分线处理，每根采样线的长度刚好对应四串电芯依次排列时的极柱位置，装配时不需要额外拉扯线缆，也不会出现线缆过长堆叠在电池仓内占用额外空间的问题。功率输出端的线缆分别对应总正、总负的连接点位，蓝色的通讯采样线和黑色的功率负极线做了区分，理线时可以快速识别线路功能，减少装配排查的时间。

　　考虑到实际安装的边界条件，这款BMS组件的整体厚度控制在较小的范围内，可以直接贴装在电芯组的侧面，不需要额外预留很大的安装空间，适合电池仓空间紧凑的便携设备、小型储能电源使用。接线端子的环形孔径适配常规的M4、M5极柱螺丝，不需要额外更换端子就能直接固定在多数磷酸铁锂电芯的极柱上。在功能设计上，除了基础的过充、过放、过流、短路保护之外，采样回路的精度控制也做了适配，单串电压采样的误差控制在毫伏级别，能精准识别电芯之间的压差，避免因为采样误差导致的保护误触发或者保护不及时的问题。

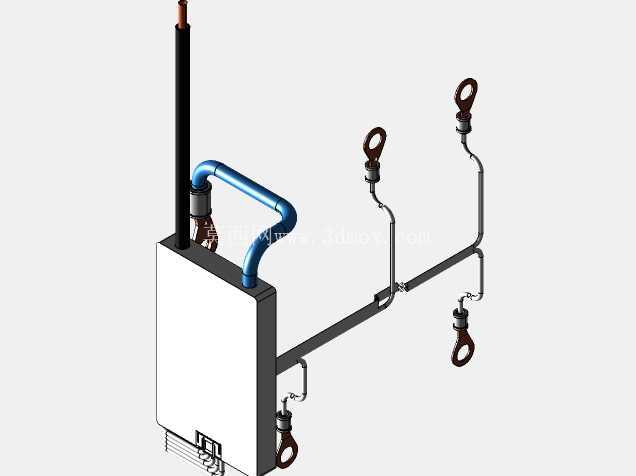

　　在实际选型匹配时，需要注意这款BMS对应的是四串磷酸铁锂的电压平台，不能直接用到三元锂或者其他串数的电池组上，接线时要严格按照线序对应每一串电芯的正负极，接反采样线会直接损坏BMS的采样芯片。装配时要确保所有接线端子的固定扭矩符合要求，避免大电流放电时端子接触不良产生打火、温升过高的问题。BMS壳体和电芯之间可以增加一层绝缘青稞纸，进一步提升绝缘防护等级，避免长期使用中因为磨损、凝露导致的绝缘失效问题。从三维建模的角度来看，这个模型完整还原了BMS本体、所有接线以及端子的外形尺寸和相对位置，在做电池包整体结构设计时，可以直接导入这个模型进行装配干涉检查，提前验证电池仓的空间是否足够，接线的走向是否合理，避免后期开模或者装配时出现空间不足、线缆弯折半径过小的问题。
