带转弯段滚筒式废料输送承接装置

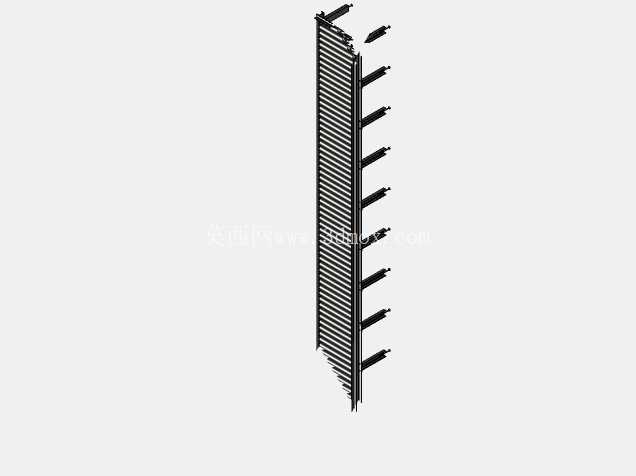

在车间废料回收、产线物料转运的场景里，这类带90度转弯段的滚筒输送装置，核心作用是衔接200升标准储料罐的进出工位，完成切削废料、边角余料的定向转运，避免人工转运过程中出现的废料散落、转运效率低的问题。整套装置的主体框架采用型钢焊接成型，支腿部分设计为可调节高度结构，适配不同高度的储料罐出料口，安装时可根据现场地面平整度调整支脚高度，保证输送面整体水平度偏差控制在每米1毫米以内，避免滚筒上的物料出现偏滑、卡滞的情况。

转弯段的滚筒排布采用锥形滚筒设计，每根滚筒的锥度根据转弯半径精准计算，保证物料在经过转弯段时，内外侧线速度匹配，不会出现物料堆挤、侧翻的问题，直段部分采用标准等径滚筒，滚筒间距根据常规废料的最小尺寸设定，避免小块废料从滚筒间隙掉落，同时兼顾滚筒转动的灵活性，减少物料输送过程中的阻力。整套输送装置的安装边界需要预留两侧各300毫米的维护空间，转弯段的外侧需要预留不小于500毫米的操作空间，方便后期对滚筒轴承进行润滑、更换损坏的滚筒部件。

从设计思路上看，这套装置没有采用复杂的动力驱动结构，依靠物料自身重力以及前后工位的推送力完成输送，整体结构简单可靠，后期维护成本极低，适合短距离、固定路径的废料转运场景。直段部分的总长度可根据现场工位间距进行模块化拼接，每个标准直段长度为2米，转弯段为标准90度模块，现场安装时只需要通过螺栓将不同模块连接固定，不需要在现场进行焊接作业，大幅缩短安装调试周期。滚筒表面采用镀锌处理，避免废料上的切削液、油污长期腐蚀滚筒表面，延长设备的整体使用寿命，支腿底部配置橡胶减震垫，减少物料输送过程中产生的振动传导到地面，降低车间内的振动噪音。

在实际使用场景中，这套装置通常布置在机床下料工位、废料收集点的衔接位置，200升储料罐放置在输送装置的末端，当废料从上游工位落到输送面上后，顺着滚筒滑动到末端的储料罐内，储料罐装满后可直接通过叉车转运，不需要人工清理输送线上的废料，大幅降低一线操作人员的劳动强度。设计过程中需要重点校核支腿的承重能力，整套装置满负载状态下，每米长度可承载不超过200公斤的废料重量，支腿的型钢壁厚不小于3毫米，框架连接部位的螺栓采用8.8级高强度螺栓，避免长期承重出现框架变形的问题。

滚筒的安装轴采用冷拔圆钢加工，轴承选用免维护深沟球轴承，密封结构采用双唇密封圈，避免切削液、铁屑进入轴承内部造成卡滞，正常使用工况下，轴承的维护周期可达到12个月以上。输送面的整体高度通常设置在700毫米到900毫米之间，可根据现场操作人员的作业高度、储料罐的进料口高度进行调整，支腿的调节行程为±100毫米，适配大部分常规车间的工位高度需求。转弯段的内侧设置有导向挡板，挡板高度为50毫米，避免物料在转弯过程中从内侧掉落，挡板表面采用光滑的不锈钢材质，减少物料与挡板之间的摩擦阻力，保证物料顺畅通过转弯区域。

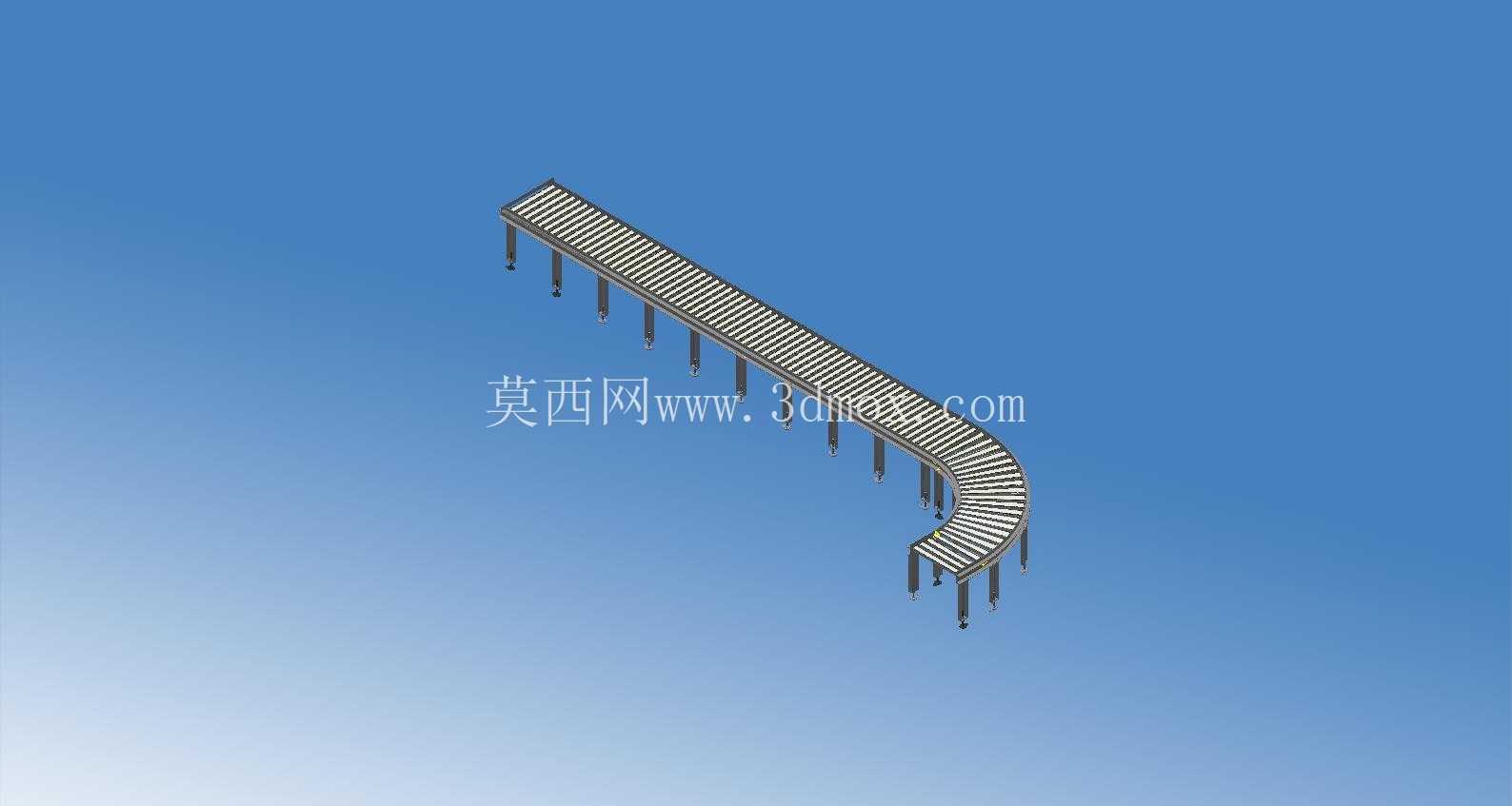

整套装置的外形轮廓在转弯处的外半径为1200毫米，内半径为600毫米，直段宽度为600毫米，可满足大部分200升储料罐的接料范围，不会出现物料掉落到罐外的情况。安装时需要保证输送面整体向储料罐方向有1度到2度的倾斜角度，依靠重力让物料自动向出料端滑动，不需要额外配置驱动电机，进一步降低设备的制造成本和后期使用成本，对于没有压缩空气、电源布置的边角工位，这种无动力结构的适用性更强。在结构细节上，每根滚筒的两端都设置有防窜动卡簧，避免滚筒在转动过程中从安装槽内脱出，框架的侧边设置有吊装孔，方便设备进场时的吊装转运，不需要额外焊接吊耳，整体结构紧凑，占用车间空间小，适合老旧车间的工位改造、新产线的废料收集配套使用。
