粉末定量大袋灌装立式充填装置

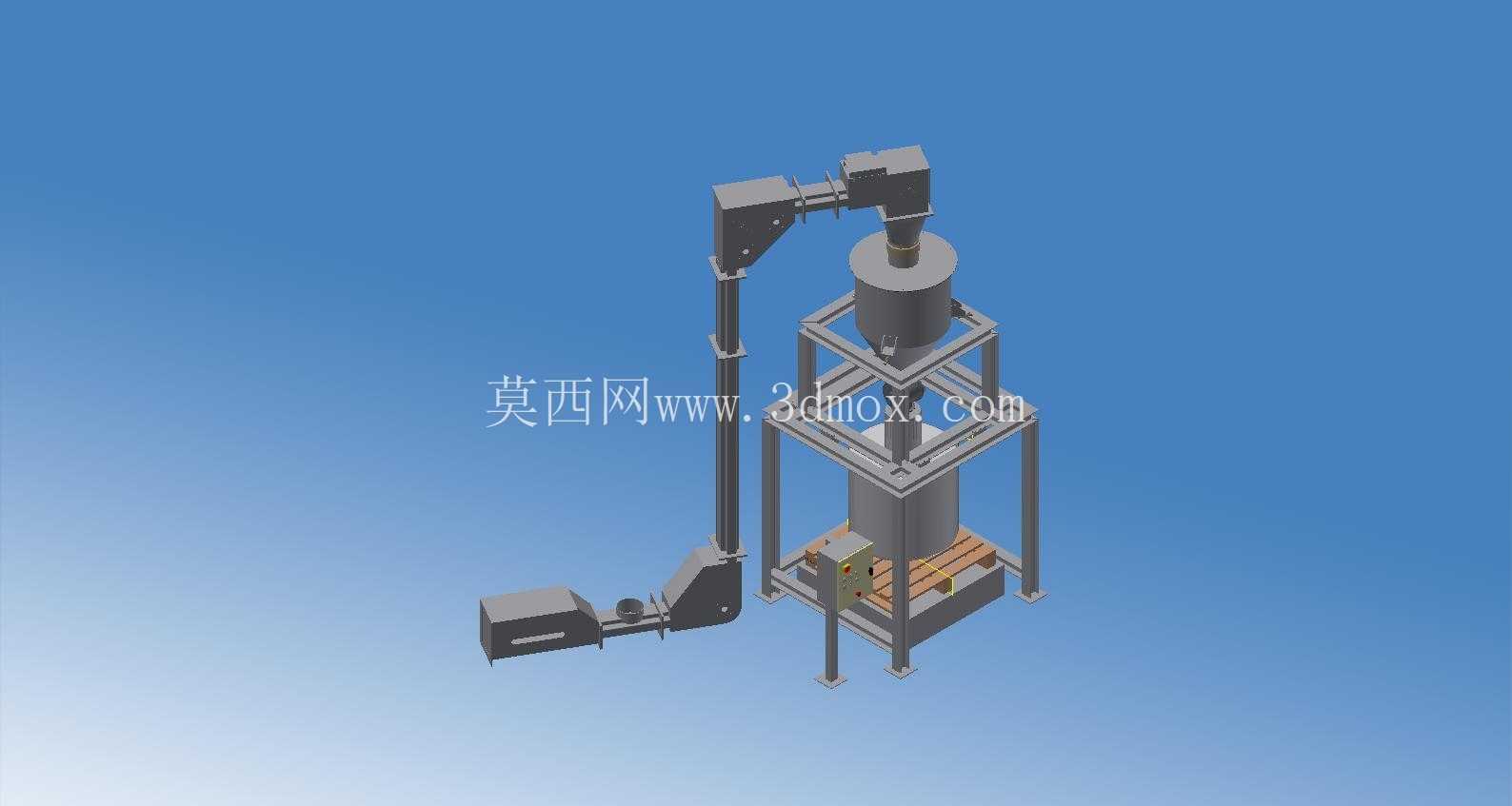

这套粉体充填装置的核心应用场景集中在铸造粉体原料分装、冶金粉末预处理、化工粉体成品包装工段，针对25kg-1000kg规格的大袋粉体定量装填需求设计，解决传统人工装袋精度差、粉尘外溢、劳动强度高的实际生产痛点。整套设备采用立式框架布局，主体承重架采用标准型钢焊接成型，架体分层设计，上层布置缓存料仓与称重计量单元，中层预留大袋挂装操作空间，下层设置托盘定位工位，可直接适配标准叉车托盘，完成灌装后无需二次转运即可直接叉走堆垛，大幅缩减工序间转运耗时。

设备左侧配套的垂直斗提输送单元，采用密闭式机壳设计，从地面低位进料口将粉体垂直输送至顶部缓存料仓，全程密闭输送可避免粉体输送过程中的粉尘泄漏，适配流动性一般的铸造填充粉、冶金粉末、化工粉料的上料需求，进料端配套水平喂料机构，可与上游粉磨、混料设备的出料口直接对接，无需额外增设中转料斗。顶部缓存料仓采用锥底设计，锥角根据粉体安息角优化为62度，避免粉体在仓内架桥起拱，料仓出口配套高精度螺杆计量单元，可根据预设装填重量控制螺杆转数，实现定量给料，计量精度可控制在±0.3%以内，满足大袋包装的重量公差要求。

设计阶段优先考虑设备的安装边界与现场适配性，整套设备的地面投影尺寸控制在2200mm×1800mm范围内，垂直总高度根据灌装袋高调整为6500mm，安装时仅需对地面做150mm厚的混凝土硬化处理，无需预埋地脚螺栓，架体底部配套可调式支撑脚，可适应±50mm的地面高度差，降低现场安装的土建要求。操作侧预留1200mm宽的操作通道，方便工人挂袋、套袋、缝包作业，设备背面预留检修通道，可直接对提升机、计量单元做日常维护保养，无需拆解主体架体。

功能设计上，料仓侧部配套料位检测元件，当仓内粉体低于低位阈值时自动触发上料机构补料，高于高位阈值时自动停止上料，实现连续化生产无需人工干预；计量单元配套快拆式螺杆组件，更换不同规格螺杆即可适配不同目数、不同堆积密度的粉体物料，切换物料时仅需拆卸3组快拆螺栓即可完成螺杆清理，减少换产清场的耗时。灌装工位配套夹袋机构，可自动夹紧大袋袋口，避免灌装过程中粉体从袋口溢出，灌装完成后夹袋机构自动松开，配合底部的振动平台可将袋内粉体振实，减少包装袋内的空隙，降低堆垛时的倒袋风险。

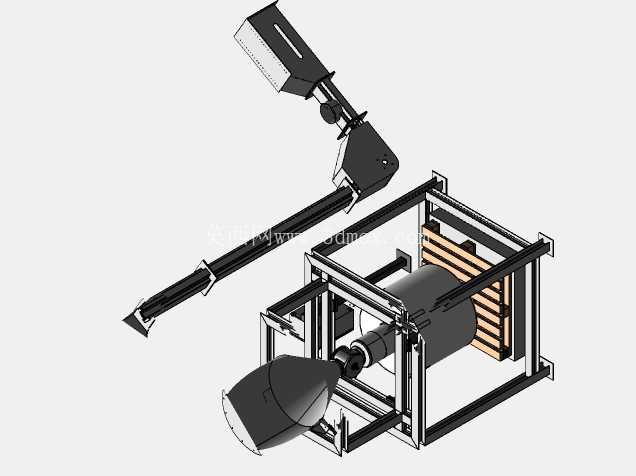

从结构建模的角度来看，这套设备的建模过程优先采用参数化草图驱动，架体部分的型钢截面、料仓的锥角、提升机的倾角都设置为可调整参数，后续针对不同产能、不同物料特性做改型设计时，仅需调整对应参数即可快速生成新的模型，无需重新绘制整体结构。所有管路连接、法兰接口都采用标准件库调用，符合机械设计的通用标准，生成的工程图可直接用于生产下料，减少后续拆图的工作量。设备的所有转动部件都做了干涉检查，提升机的料斗运行轨迹、螺杆计量的转动范围、夹袋机构的开合行程都在装配环境下做了运动仿真验证，避免实际生产中出现部件碰撞的问题。

实际生产应用中，这套设备可适配铸造行业的填充粉、覆膜砂、冶金行业的金属粉末、化工行业的塑料粒子、粉料等多种物料的大袋灌装需求，单小时灌装产能可达20-30袋，相比人工装袋效率提升4倍以上，同时密闭式的设计可将作业区域的粉尘浓度控制在职业健康标准要求范围内，改善一线操作工人的作业环境。设备的电控部分可配套PLC控制单元，实现一键启动、自动计量、自动补料、故障报警等功能，操作面板布置在操作侧的人体工程学高度，工人无需攀爬即可完成所有参数设置与操作。
