槽轮式间歇计数传动机构结构设计

这套间歇计数传动机构，核心采用外槽轮搭配十字拨销的经典间歇运动构型，在轻工包装、电子元件分选、五金件计数送料这类需要定节拍步进送料的产线场景里应用极广，很多需要逐件计数、等间距分度的工位，都会用到这类结构来实现精准的间歇动作输出。

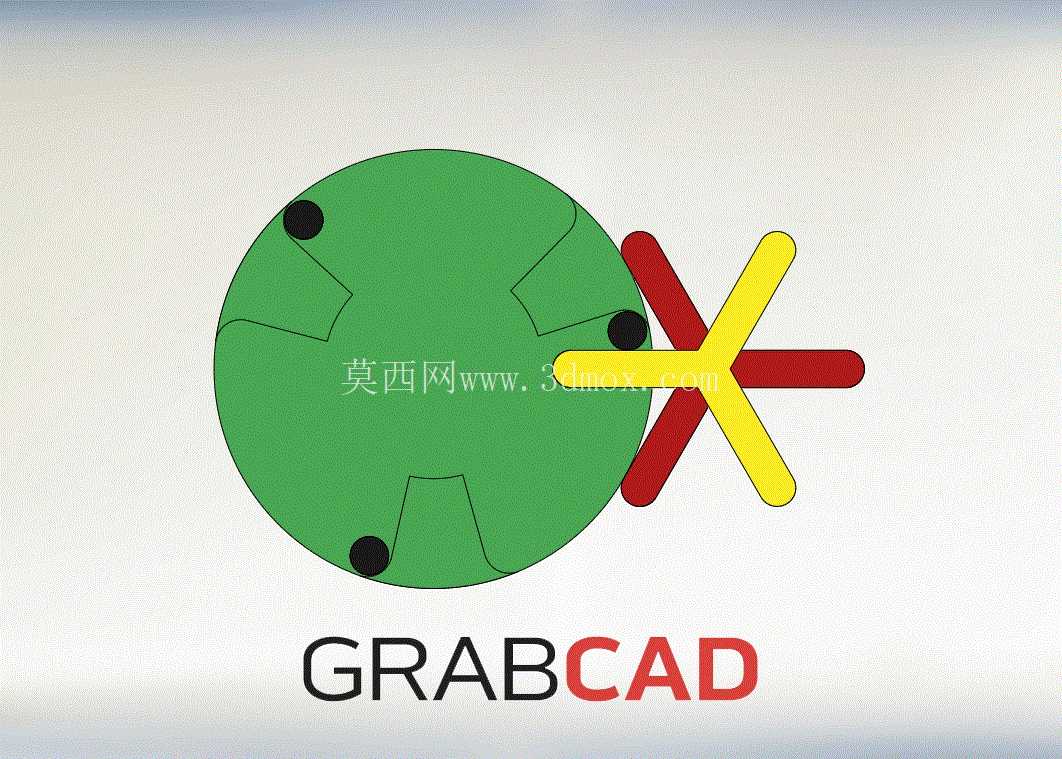

从实际功能逻辑来看，主动端的十字拨盘做连续匀速回转，每转动90度，拨销就会嵌入从动槽轮的径向槽内，带动槽轮转过固定的90度分度角，当拨销脱离径向槽后，槽轮上的内凹锁止弧会和拨盘上的外凸锁止弧贴合，让槽轮在停歇阶段完全锁止，不会因为负载惯性出现窜动，刚好匹配计数场景下需要工件到位后稳定停留、完成检测或者计数触发的需求，每一次槽轮的步进动作，就对应一次计数脉冲的触发，不需要额外加装复杂的位置传感器，纯机械结构就能实现稳定的计数节拍输出，在高温、高粉尘、强电磁干扰这类传感器容易失效的车间环境里，这种纯机械计数机构的可靠性远高于电子计数方案。

设计这套结构的时候，首先要确定的是槽轮的槽数，这里采用4槽结构，对应的运动系数是0.25，也就是主动轴每转一圈，从动槽轮有四分之一的时间在转动，四分之三的时间处于停歇锁止状态，这个参数是结合计数工位的动作节拍来定的：停歇阶段需要预留足够的时间让计数触发元件完成信号采集、或者让执行机构完成工件的推送、检测动作，运动阶段则要保证槽轮转位平稳，没有刚性冲击。拨销的直径和径向槽的间隙配合公差要控制在H7/g6的区间，间隙太小会出现卡滞，尤其是长时间运行磨损后容易出现传动卡阻，间隙太大则会带来传动回差，导致计数分度的精度下降，每一次步进的角度误差累积后，会出现计数错位的问题。锁止弧的配合面需要做淬火处理，表面硬度达到HRC45-50，因为每次槽轮转位启停的时候，锁止弧都会有短暂的滑擦接触，硬度不够的话长时间运行会出现磨损凹坑，导致锁止失效，槽轮出现非预期的转动，直接影响计数准确性。

安装边界上，主动拨盘和从动槽轮的中心距需要严格按照设计值管控，中心距偏差不能超过±0.02mm，中心距过大的话拨销进入径向槽的时候会出现撞击，运行噪音大还会加剧销和槽的磨损，中心距过小则会导致锁止弧的配合过紧，转动阻力变大，甚至出现锁死的情况。两个回转副的同轴度要控制在0.01mm以内，主动轴和从动轴都需要采用深沟球轴承做径向支撑，因为槽轮转位的时候会存在周期性的冲击载荷，轴承的选型要预留1.5倍的动载荷余量，避免长时间运行后轴承游隙变大，带来传动振动。槽轮的端面要和拨盘的端面保持平行，平行度公差不超过0.015mm，否则拨销在进出径向槽的时候会出现偏磨，不仅会缩短零件使用寿命，还会导致传动卡顿。整个机构的安装平面需要有足够的刚性，建议采用厚度不小于8mm的钢板作为安装基板，避免运行过程中因为机构振动导致中心距出现偏移。

从实际使用的角度看，这套结构不需要复杂的控制系统，只要给主动轴输入恒定的转速，就能输出稳定的间歇分度动作，搭配简单的机械触发式计数元件，就能实现纯机械的计数功能，在一些老旧设备的自动化改造、或者低成本的半自动计数设备上，这种结构的成本优势和可靠性优势非常明显。设计的时候还要注意拨销进入径向槽的瞬时速度方向，要和径向槽的中心线相切，这样才能保证槽轮在启动和停止的时候的柔性冲击最小，不会因为刚性冲击导致零件过早疲劳失效。槽轮的径向槽根部要设计R1左右的退刀圆角，避免热处理的时候出现应力集中，导致槽根开裂。日常维护的时候，只需要定期在拨销和径向槽的接触面、锁止弧的配合面、轴承位置涂抹少量锂基润滑脂，就能保证长时间的稳定运行，不需要频繁的检修调整。
