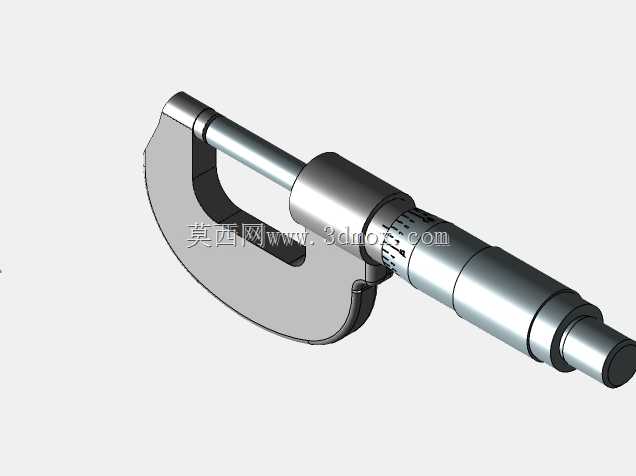

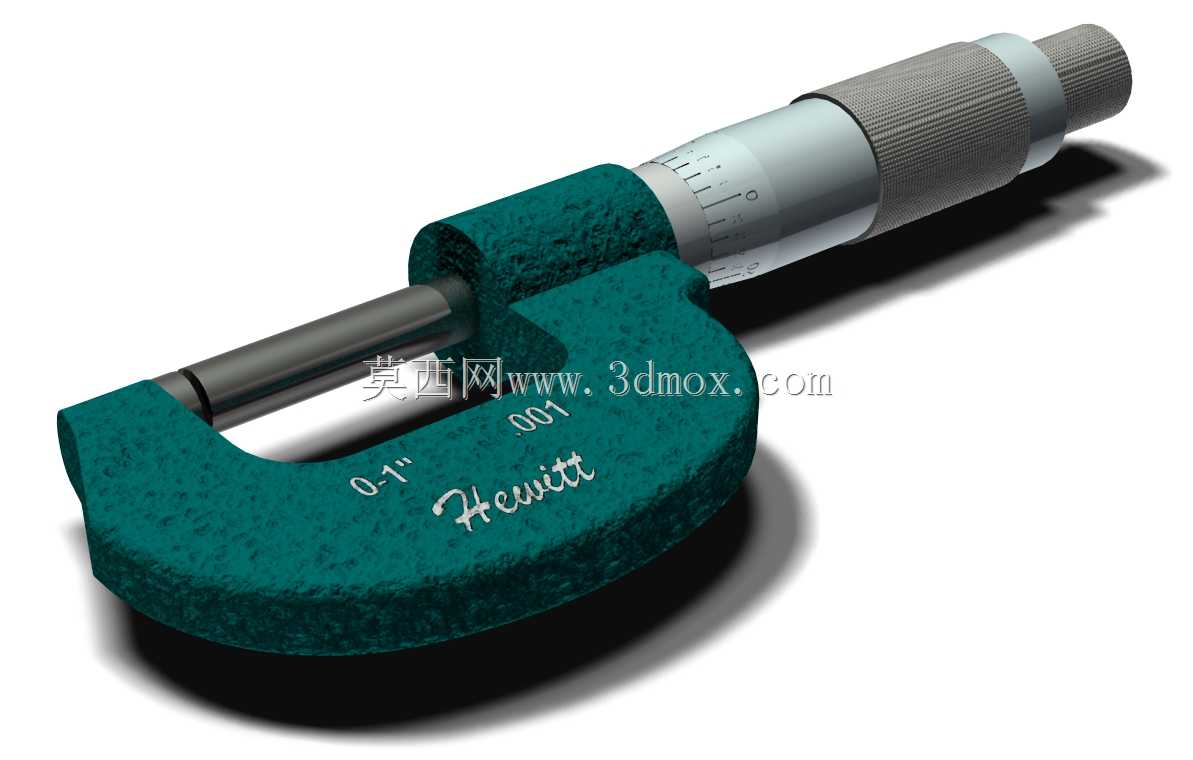

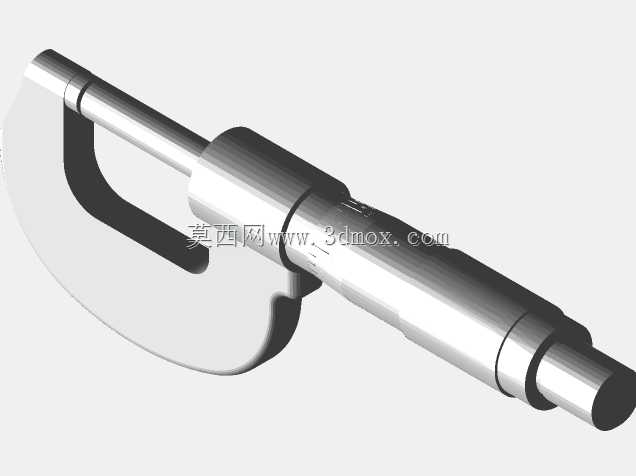

英制外径千分尺精密测量构件

在机加工现场的尺寸管控环节，外径千分尺是工位上出镜率最高的接触式测量器具，这套英制规格的千分尺构件，适配0-1英寸量程的小尺寸外径检测场景，常见于精密轴类零件加工、小五金件尺寸抽检、工装夹具调试试配等环节，相比公制千分尺，它能直接匹配英制尺寸标注的进口零件加工、维修测绘需求，省去现场单位换算带来的读数误差。从结构设计来看，尺架采用弓形深腔布局，预留的测量开口能覆盖常规小直径回转类零件的测量空间，测砧与测微螺杆的同轴度是设计时的核心管控点，建模过程中需要严格保证两个测量端面的平行度公差，避免出现测量时的面接触偏差；尺架表面的防滑纹理设计，兼顾了手持测量时的摩擦力控制，即便手上沾有少量切削液也能稳定持握，不会出现打滑导致的测量力失控。测微套筒部分的刻度线采用螺旋微分筒结构，每格刻度对应0.001英寸的分度值，建模时需要精准还原刻度的螺旋升角与线宽间距，保证读数标识和实物量具的刻度逻辑完全一致，棘轮测力装置的结构细节也做了完整还原，这个结构的作用是控制测量时的接触压力，当测量力达到设定阈值时棘轮会自动打滑，避免不同操作人员施力不同带来的测量值偏差，这也是千分尺能实现微米级测量精度的核心结构之一。从安装与使用边界来看，这套千分尺的整体外形尺寸适配人工手持操作的人机工程要求，弓形尺架的厚度控制在合理范围，能伸入部分窄槽结构的零件外侧完成测量，不会因为尺架过厚无法靠近测量基准面；测微螺杆的行程严格匹配1英寸的量程范围，不会出现超程脱出的结构问题，锁紧装置的位置设置在尺架靠近套筒的一侧，方便测量完成后单手操作锁定测量值，腾出另一只手记录数据或者取放零件。在计量教学场景中，这套完整的构件模型也能用于千分尺读数原理的演示，拆解后可以清晰展示测微螺杆的螺纹传动结构、棘轮的棘爪啮合逻辑、尺架的应力分布形态，帮助新入行的质检人员、机加工学徒快速理解千分尺的精度实现原理，避免实际操作中因为不了解结构原理出现的读数错误、操作不当损坏量具的问题。建模过程中对各配合面的间隙做了符合实际装配要求的还原，比如测微螺杆与尺架导向孔的配合间隙、套筒与固定套管的转动间隙，都按照实物量具的装配公差做了预留，能直观展现精密量具的配合精度要求，和普通粗糙建模的教具模型不同，这套构件的细节还原度能支撑结构分析、装配演示、虚拟实训等多种专业场景的使用需求。
