推拉式快速压紧夹钳结构设计

这款推拉式快速夹钳是工装夹具领域应用极广的手动压紧元件，在焊接工装、装配治具、检具定位、木工拼版、电子元件压合等场景中都能见到它的身影，核心作用是在工件加工、检测、装配过程中提供稳定的持续压紧力，避免工件受切削力、焊接应力、装配外力时出现位移偏移，相比传统螺栓压紧方式，它的操作行程短、锁紧释放动作快，能大幅降低单件装夹的辅助时间，在中小批量多品种的生产场景中适配性极强。

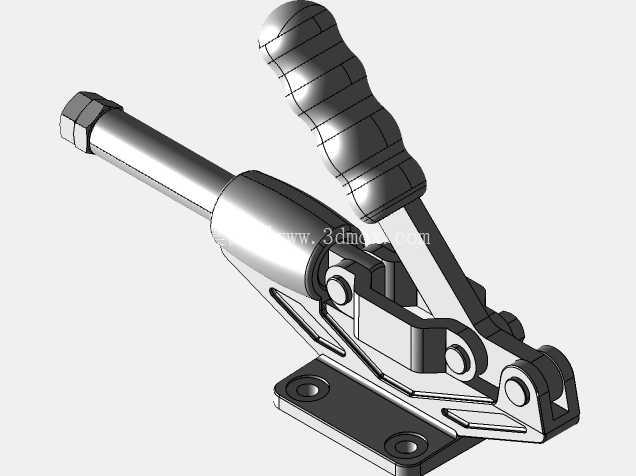

从结构功能来看，这款夹钳采用了平面四杆机构的死点锁紧原理，当手柄下压至锁紧位置时，连杆机构越过力学死点，此时即使压紧端受到工件的反向顶推力，夹钳也不会自行松脱，能持续输出稳定的压紧力，只有主动扳动手柄解锁时，夹钳才会松开，这种自锁特性是它能作为可靠压紧元件的核心设计逻辑。夹钳的压紧端为螺杆式结构，可通过旋转螺杆调整伸出长度，适配不同厚度的工件装夹需求，螺杆末端的螺纹段还可搭配压头、橡胶垫等附件，避免压伤工件表面，同时增大接触摩擦力提升压紧稳定性。手柄部分做了符合人体工学的弧形指槽设计，表面做了防滑处理，手动操作时施力顺畅，长时间重复操作也不易产生手部疲劳。

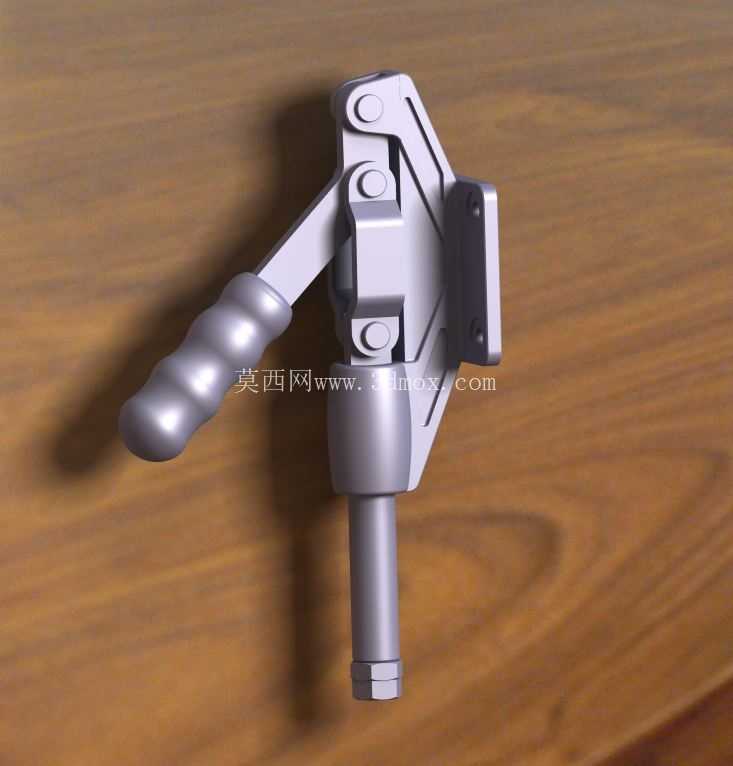

安装端采用带安装孔的法兰式底座，两个对称的安装孔可适配M6或M8的内六角螺栓，能直接固定在工装平板、型材架、治具基板上，安装时需要注意底座的贴合面平面度公差控制在0.1mm以内，避免底座安装变形导致连杆机构卡滞，影响锁紧手感和压紧力输出。夹钳的整体外形在锁紧状态下，横向宽度不超过70mm，纵向高度不超过120mm，压紧螺杆的有效行程在25mm左右，安装时需要预留至少30mm的手柄操作空间，避免手柄扳动时和周边工装结构产生干涉。

设计这款夹钳的三维模型时，首先要优先保证四杆机构的铰接点位置精度，每个铰接轴的配合公差选H8/f7间隙配合，既保证铰接转动灵活无卡滞，又不会出现过大的旷量导致压紧时出现虚位。所有铰接位置都设计了衬套安装位，可加装铜质或钢质衬套，提升铰接位置的耐磨性能，延长夹钳的整体使用寿命，毕竟这类工装夹具的使用频率极高，铰接位置的磨损是最常见的失效形式。夹钳的主体结构件采用45号钢模锻成型，模锻后做调质处理硬度达到HB220-250，兼顾结构强度和韧性，手柄部分可采用锌合金压铸或者碳钢冲压焊接，在保证强度的前提下降低整体重量。表面处理采用镀锌钝化，能在常规车间环境下起到防锈作用，若用于潮湿或者有腐蚀性的工况，还可更换为不锈钢材质的版本适配特殊场景。

在实际选型应用时，需要先核算工件所需的压紧力，这款夹钳的额定压紧力在200kgf左右，足够覆盖绝大多数薄板焊接、小型零件装配、电子元件压装的需求，若需要更大压紧力可选择同系列更大规格的型号。安装时要注意压紧力的作用方向尽量和夹钳底座安装面垂直，避免承受侧向力导致螺杆弯曲或者连杆变形，若工况中确实存在侧向载荷，需要额外增加导向结构抵消侧向力，不能让夹钳的铰接结构承受额外的侧向载荷。日常维护时只需要定期在铰接位置滴注少量润滑油，清理铰接缝隙里的切屑、焊渣等杂物，就能保证夹钳长期操作顺畅，不会出现扳动卡滞、锁紧不到位的问题。

很多结构设计新手在做工装设计时，容易忽略快速夹钳的操作空间预留，要么手柄扳动时和旁边的定位块干涉，要么螺杆调整行程不够导致无法压紧工件，在三维建模阶段就要模拟夹钳的完全打开和完全锁紧两个极限位置，检查周边结构的间隙，同时要预留至少5mm的螺杆调整余量，避免工件厚度出现公差波动时无法装夹。另外夹钳的安装位置要尽量靠近工件的加工受力点，不要让压紧点距离加工位置过远，否则工件容易出现翘曲变形，影响加工或者装配精度。
