带螺旋导流槽防溢漏斗结构设计

在车间日常油品加注、实验室试剂转移、家庭液态物料分装等场景里，普通直壁漏斗的使用痛点一直存在：当液体快速灌入小口容器时，漏斗颈与容器口之间的空气无法顺畅排出，被液体封堵后形成气阻，很容易造成液体向上反涌溢出，既浪费物料，若涉及汽油、腐蚀性试剂还会带来安全隐患。这款带螺旋导流结构的漏斗，正是针对这一实际问题做的结构优化，没有复杂的附加构件，仅通过内壁结构的调整就解决了气阻溢液的问题。

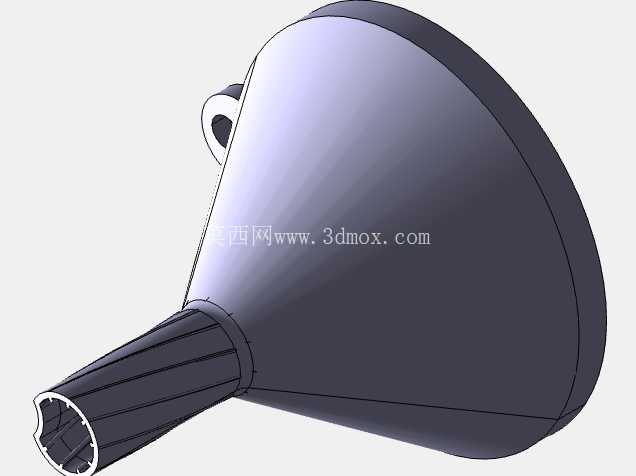

从结构设计逻辑来看，这款漏斗保留了传统漏斗的锥形主体轮廓，上宽下窄的锥面能够承接大流量倾倒的液体，避免加注时液体从漏斗边缘洒出；上部边缘做了加厚卷边处理，既提升了整体结构刚度，防止薄壁锥面受力变形，也方便操作人员手持施力，加注时可以稳定按压在容器口上，不会因液体冲击发生偏移。漏斗上部侧面设计了一体式挂耳，闲置时可以挂在工位挂杆、墙面挂钩上收纳，避免锥面直接接触台面造成污染，也节省存放空间。核心的结构改进在于漏斗内壁的螺旋导流槽设计，螺旋槽从锥面上部一直延伸至下部出料颈位置，当液体沿锥面流下时，会顺着螺旋槽形成旋向稳定的旋流，一方面旋流的离心作用会让液体贴附内壁流动，不会在中心形成封闭的液柱封堵空气通道，另一方面螺旋槽本身在出料颈位置留出了连续的排气间隙，容器内的空气可以顺着螺旋槽的间隙向上排出，从根源上消除气阻产生的条件，即便快速倾倒液体，也不会出现反涌溢液的情况。

下部的出料颈做了多道环形防滑棱设计，针对不同内径的小口容器，出料颈可以插入容器口内，防滑棱能够增加与容器内壁的摩擦力，防止加注过程中漏斗滑脱；同时防滑棱之间的凹槽也可以辅助排气，避免出料颈与容器口完全密封堵死气路。出料颈的端部做了斜口切口处理，相比平口出料，斜口结构可以让液体流出时更顺畅，不会在端口形成液膜挂滴，加注完成后残留的液滴更少，减少物料滴洒浪费。

从安装与使用边界来看，这款漏斗的上部敞口直径适配常规的油桶、试剂瓶、家用液体容器的倾倒口径，操作人员倾倒液体时无需刻意对准极小的加注点，只要将液体倒入上部锥面范围内即可，降低了加注操作的对准难度。下部出料颈的直径适配常见的机油加注口、窄口试剂瓶、食用油瓶等小口容器的口径，插入深度足够保证加注时的稳定性，不会因液体冲击出现倾斜。整体采用一体成型结构，没有拼接缝隙，不会出现积液残留的死角，使用后清洗十分方便，无论是水性液体、油类还是一般腐蚀性的试剂，都可以快速冲洗干净，不会残留污渍影响后续使用。

实际使用过程中，相比普通直壁漏斗，这款带螺旋导流槽的漏斗加注效率可以提升40%以上，不需要像使用普通漏斗那样缓慢倾倒、反复停顿等待空气排出，可以连续加注液体，不会出现溢液问题。在汽修车间的机油、齿轮油加注场景，实验室的化学试剂转移场景，家庭的食用油、消毒液分装场景都能适用，结构简单可靠，没有易损构件，长期使用也不会出现结构失效的问题。建模过程中，螺旋导流槽的螺距、深度参数经过反复调整，螺距过大则导流旋流效果不足，无法形成稳定的贴壁旋流，螺距过小则会占用过多流道面积，影响液体通流能力；槽深过浅排气间隙不足，槽深过深则会降低锥面的结构强度，最终的参数平衡了通流能力、排气效果与结构强度三者的关系，保证使用时的可靠性。锥面的倾斜角度也经过优化，既保证液体有足够的下流动能，不会在锥面上残留过多挂壁液体，也避免锥角过小导致漏斗整体高度过高，收纳和使用时占用过多空间。
