MIG气体保护焊专用工装夹具结构

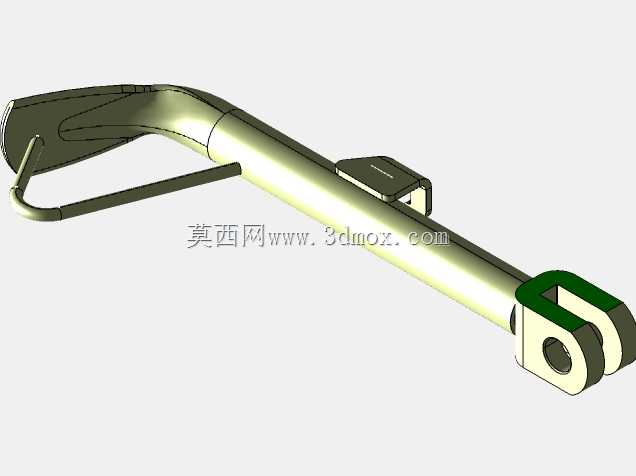

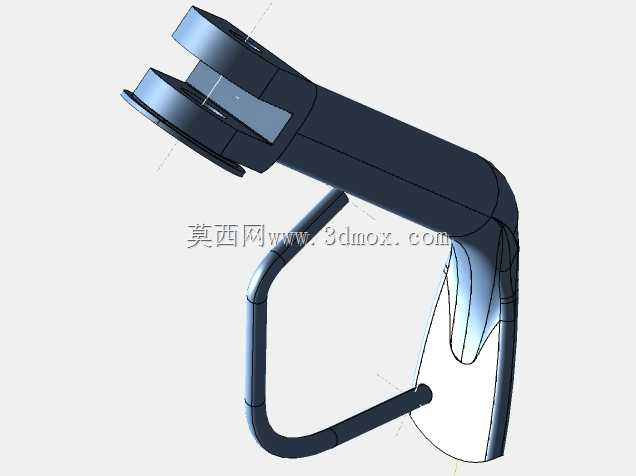

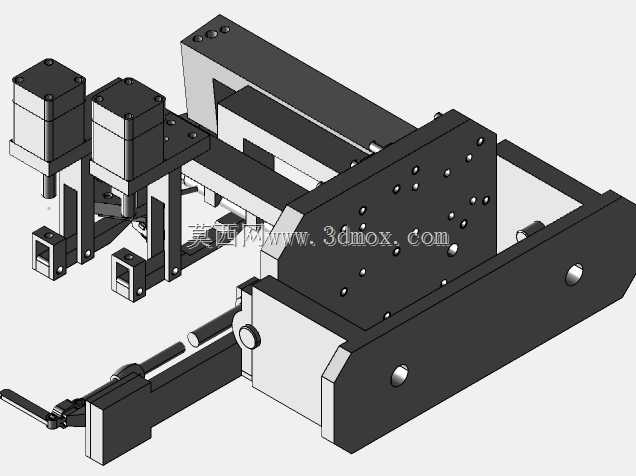

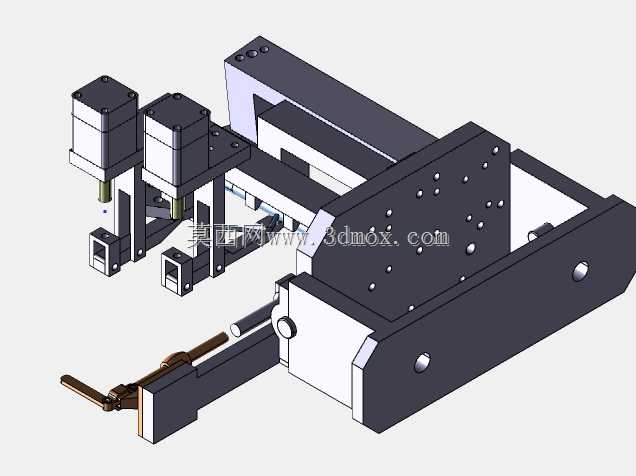

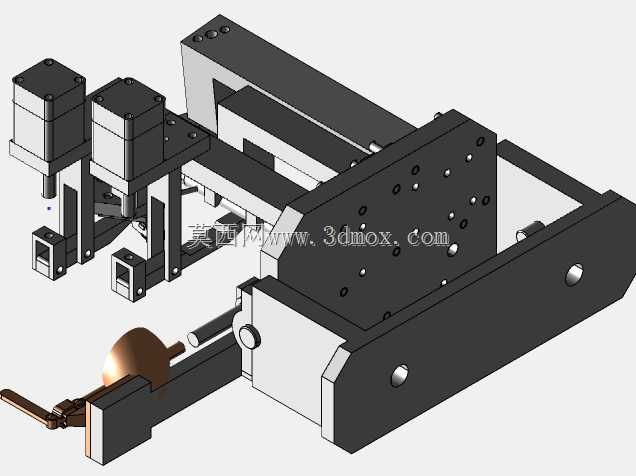

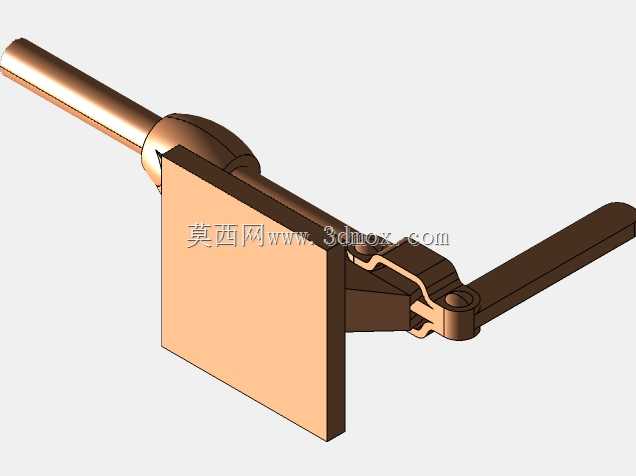

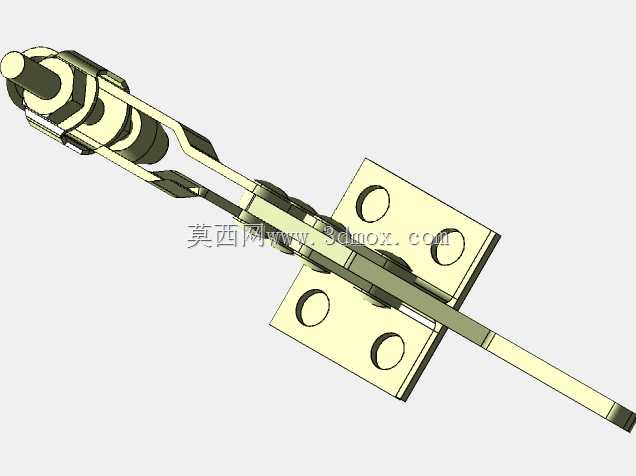

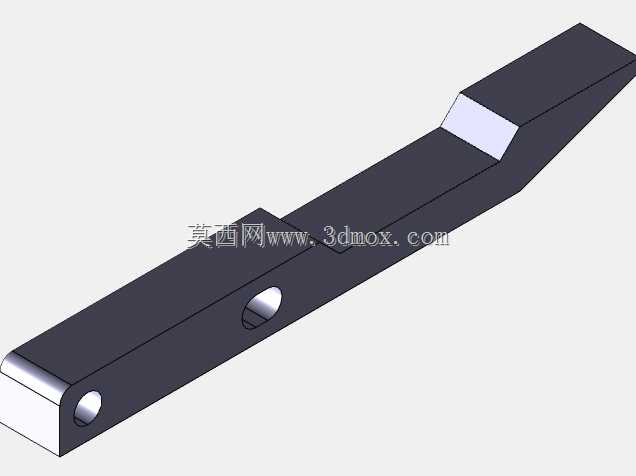

　　在金属结构件的MIG熔化极气体保护焊作业场景中，工件的定位精度与装夹稳定性直接决定焊缝成型质量、焊接变形量以及后续工序的加工余量，这套夹具正是针对批量焊接工位的实际需求设计的。从结构布局来看，整套夹具采用模块化的定位基准设计，针对待焊工件的外形轮廓设置了多点位的刚性支撑，支撑点的位置避开了焊缝的施焊空间，不会对焊枪的行走路径造成干涉，同时能在焊接过程中限制工件的热变形位移，减少焊后矫正的工作量。夹具的压紧单元采用快速夹钳结构，操作端的施力臂经过力臂比优化，操作人员无需借助额外工具即可完成工件的装夹与拆卸，单工位的装夹耗时能控制在十秒以内，适配流水化焊接作业的节拍要求。设计过程中充分考虑了焊接作业的恶劣工况，所有与工件接触的定位块、

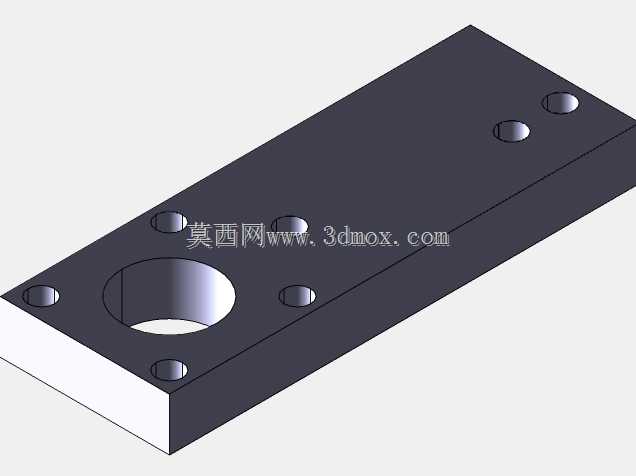

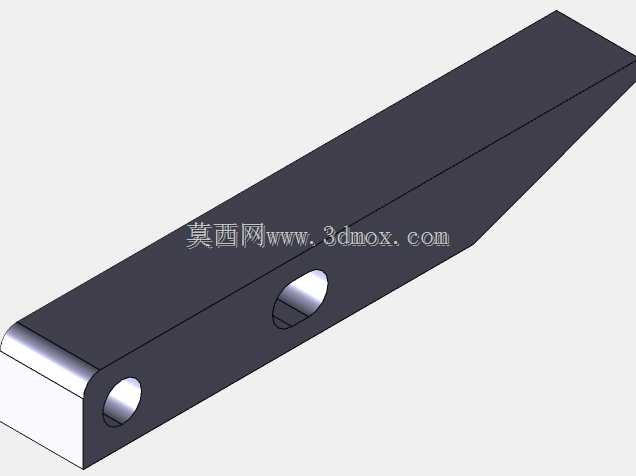

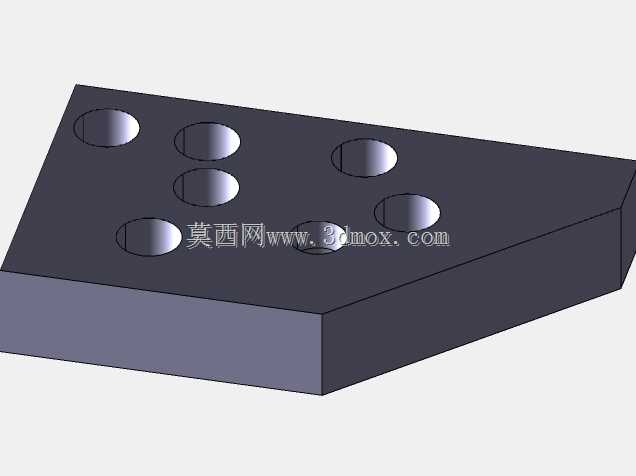

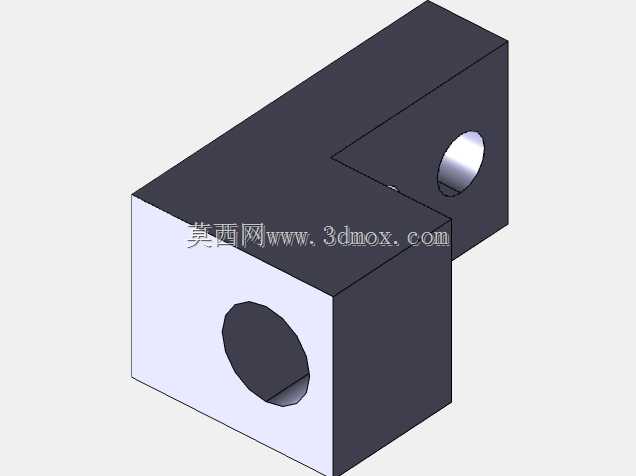

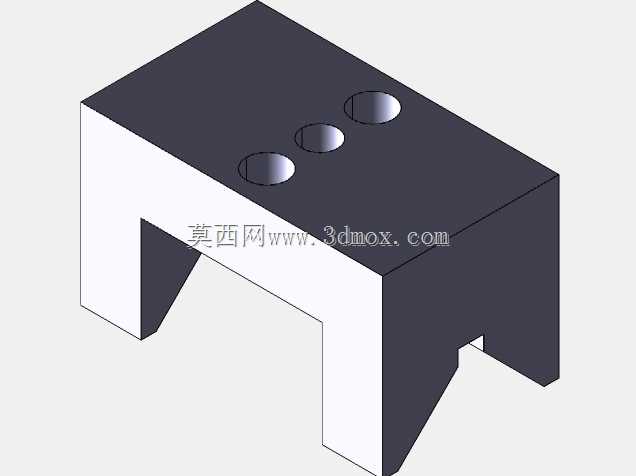

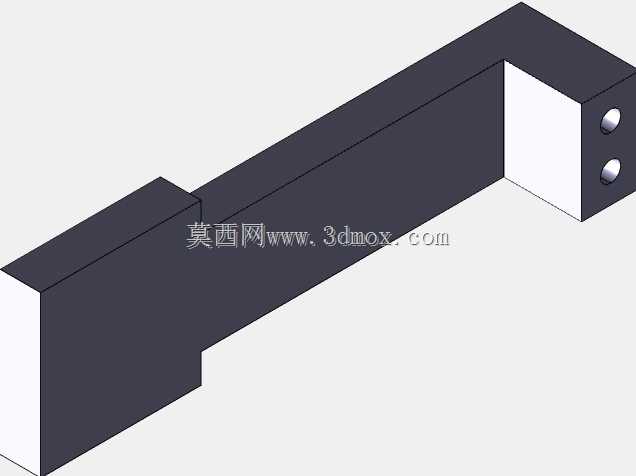

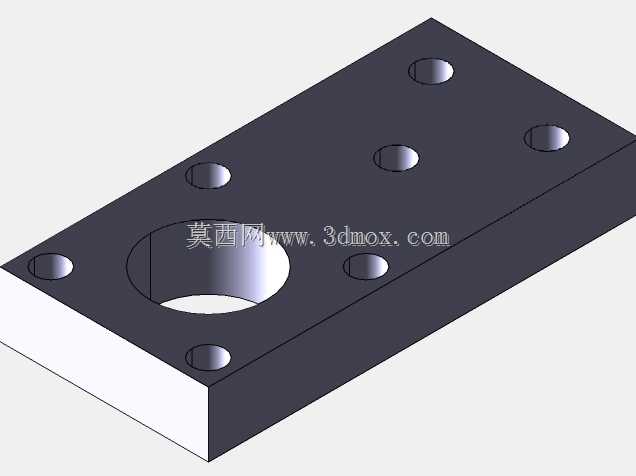

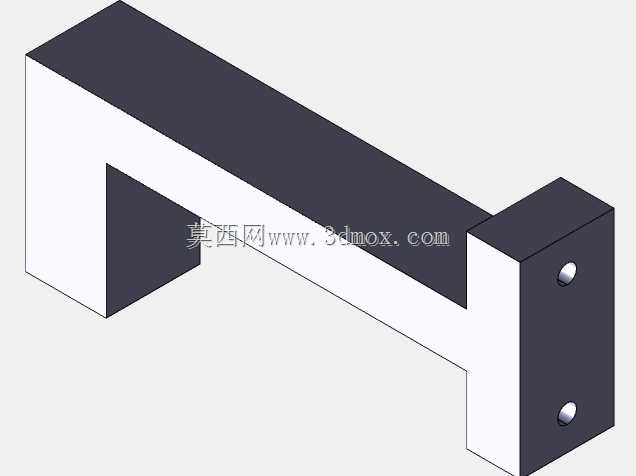

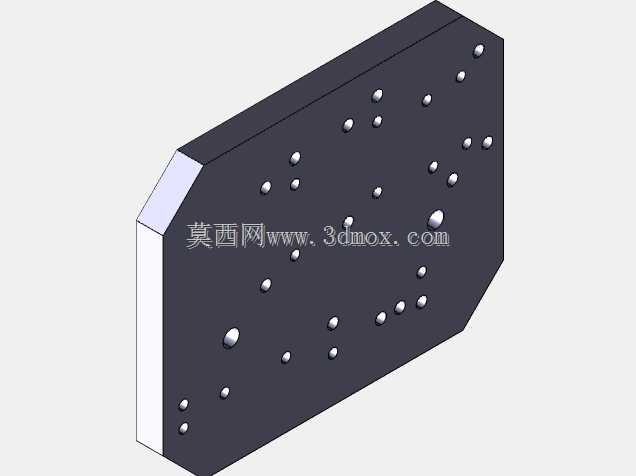

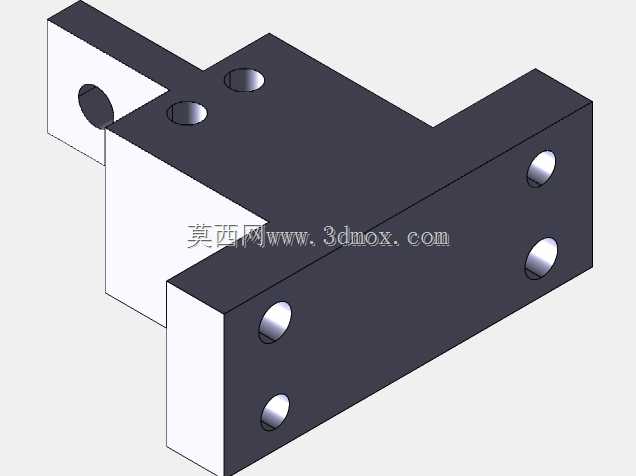

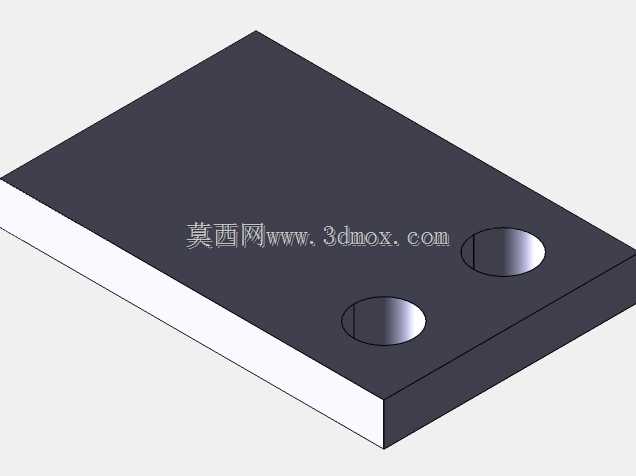

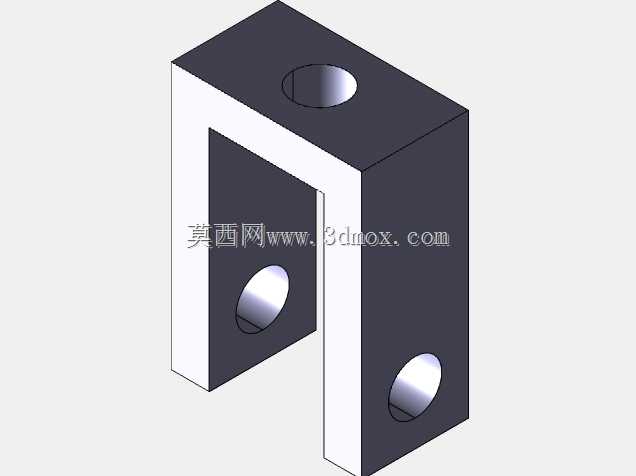

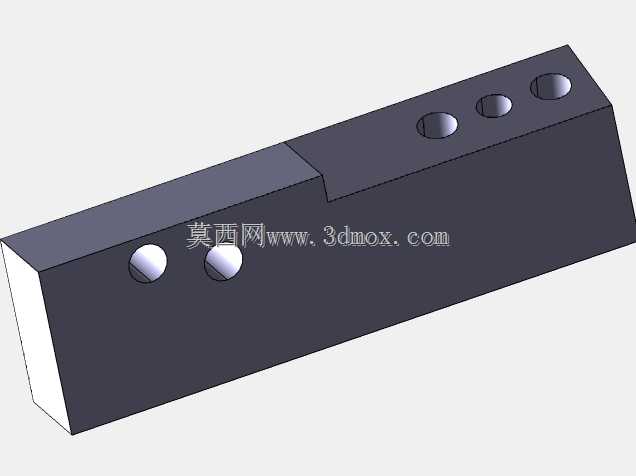

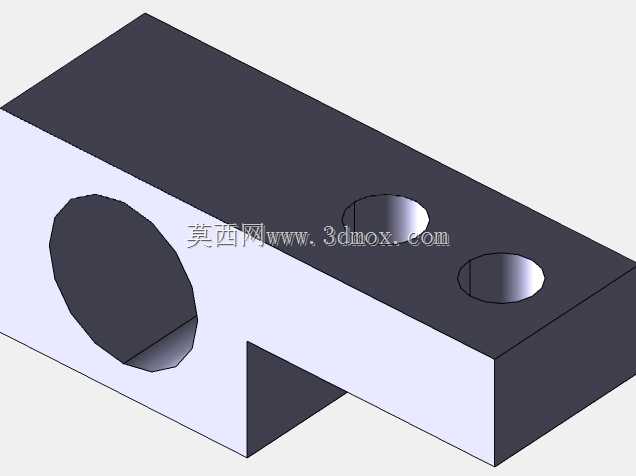

　　压头都采用了耐磨合金钢材质，接触端面做了淬火硬化处理，能长期承受焊接飞溅的粘附与反复装夹的磨损，易损部位都设计成了可快换的结构，日常维护时不需要拆解整套夹具的基座，仅需更换磨损的定位元件即可恢复装夹精度。整套夹具的安装基准面设置在底部的基座上，基座上预留了标准的T型槽与安装孔位，可以直接固定在焊接工作台或者变位机的安装面上，不需要额外加工过渡连接板，安装边界适配行业内通用的焊接工位设备接口尺寸。夹具的定位公差按照焊接工艺的精度要求设置，定位重复精度能控制在0.2mm以内，既满足MIG焊的焊缝对位要求，又不会因为定位精度过高导致工件装夹困难、上下料卡滞。针对MIG焊的大电流作业特性，夹具的基座上还预留了接地铜排的连接位置，

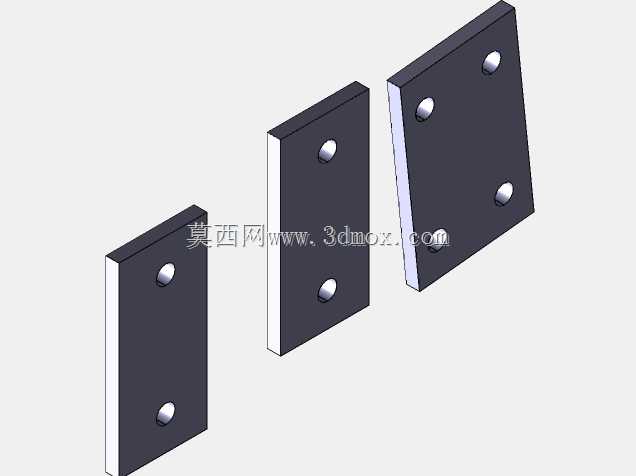

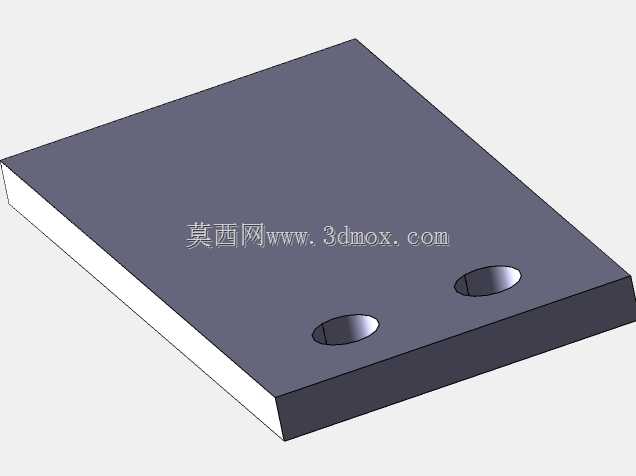

　　能直接将焊接回路的接地点设置在夹具本体上，避免焊接电流通过设备轴承等精密部件造成电蚀损伤。在实际使用中，这套夹具可以适配同系列不同规格工件的焊接需求，仅需更换对应的定位垫块即可快速切换生产型号，不需要重新调整整套夹具的安装位置，能大幅降低多品种小批量焊接生产的工装准备时间。夹具的整体结构没有冗余的设计，所有受力部件都经过了刚性校核，在焊接过程中不会因为焊接应力产生形变，长期使用后依然能保持稳定的装夹精度，有效降低焊接作业的人工劳动强度，提升焊接工序的生产效率与成品合格率。
