小型焊机配套全铜接地焊接夹具结构

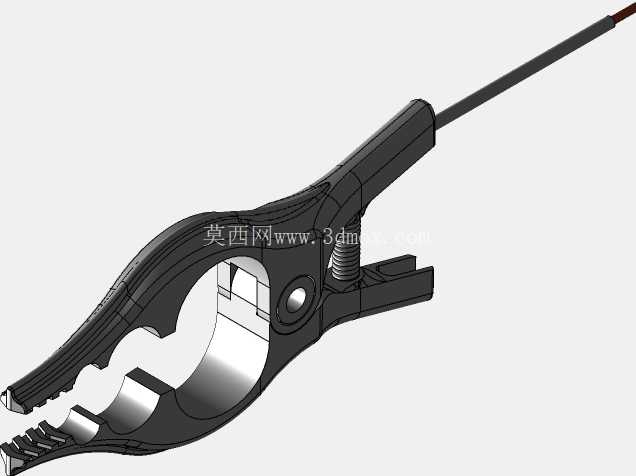

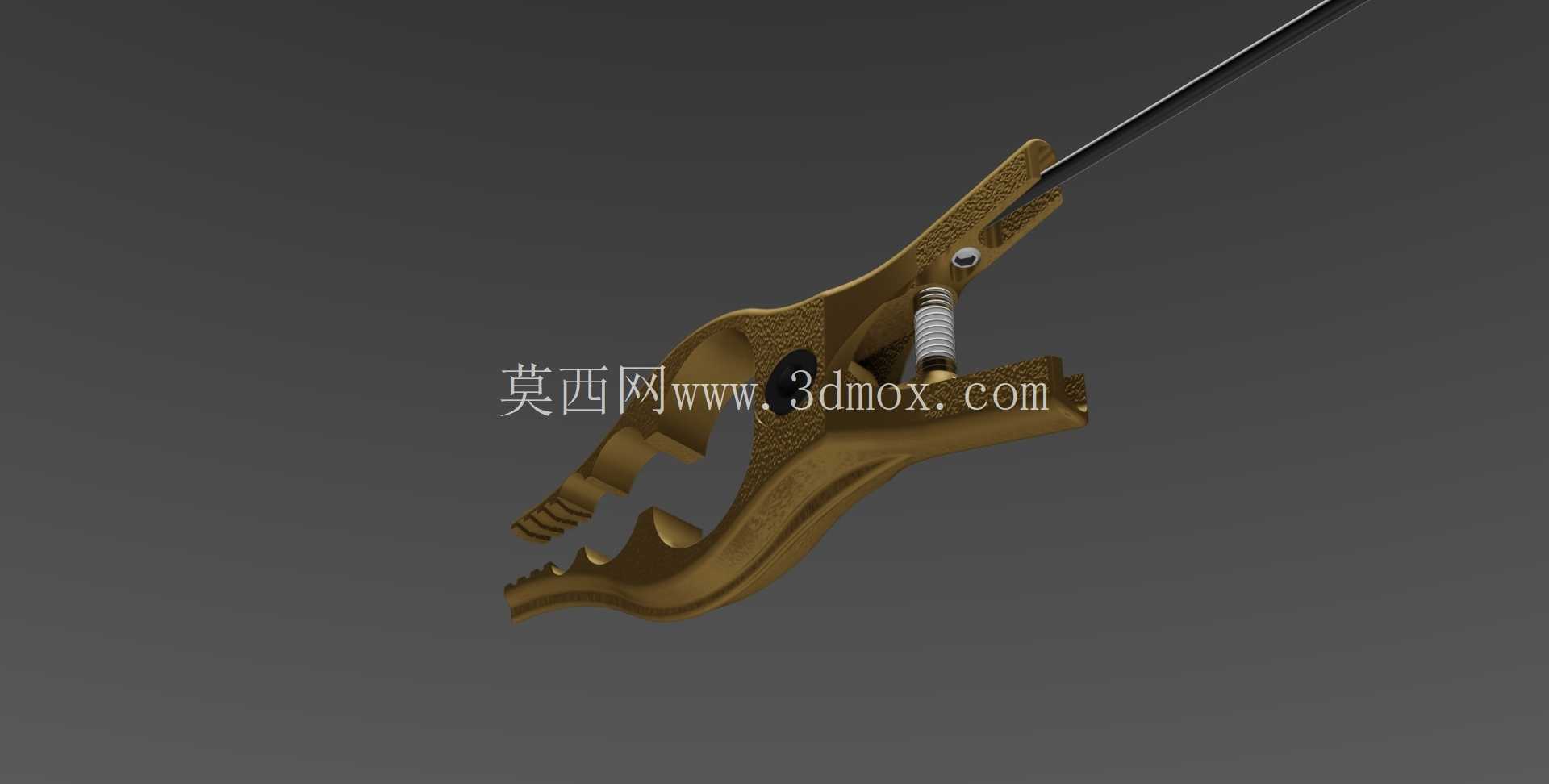

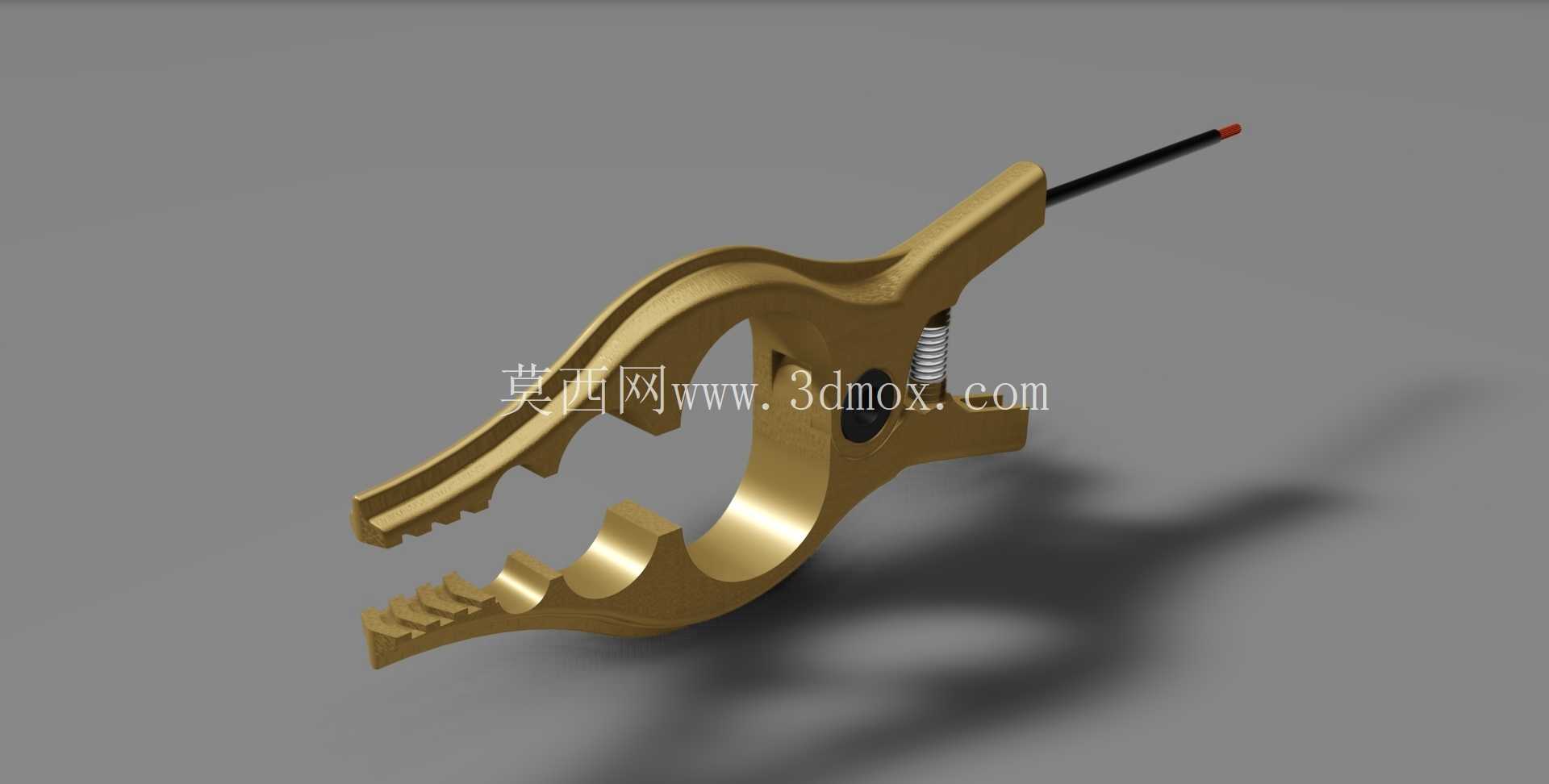

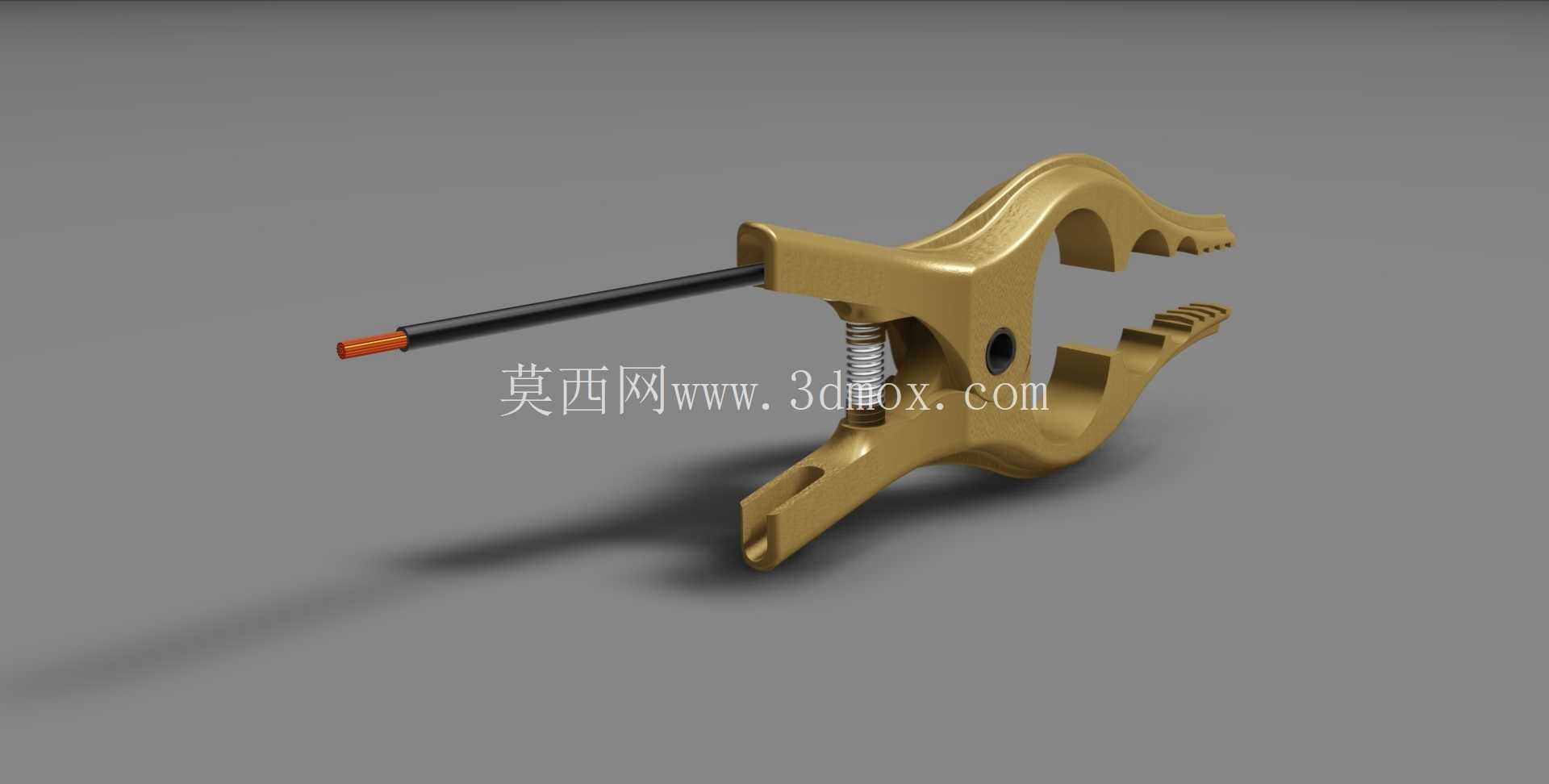

　　钳口位置做了多段锯齿状咬合齿，不同深度的齿槽分别适配不同厚度的工件边缘：最前端的细齿用于夹持0.5-3mm的薄钢板、铁皮工件，咬合时齿尖能刺破工件表面的氧化层、锈层，保证导电接触面积；中段的圆弧凹槽则专门适配圆钢、钢管类圆形截面工件，夹持时圆弧面能和圆件外壁形成更大的贴合面，避免焊接过程中因为工件晃动导致接地夹脱落、回路断开。钳体的铰接位置内置圆柱螺旋压缩弹簧，弹簧的预紧力经过调校，既不会因为弹力过大导致单手操作时开合费力，也不会因为弹力不足导致夹持力不够，在100-200A的常规小型焊机工作电流下，夹持力能保证钳口和工件之间的接触电阻稳定在毫欧级，避免接触位置打火、烧穿工件表面。在民用维修、小型五金加工、户外零散焊接作业场景里，这类夹持式接地导电夹是小型逆变焊机、便携弧焊机的标配配套部件，核心作用是建立焊接回路的低阻导电通路，替代传统需要螺栓紧固的接地端子，大幅缩短焊前准备时间，适配频繁转场、工件夹持位置多变的作业需求。从结构设计逻辑来看，整体采用杠杆式钳体结构，钳身主体为一体冲压或锻压成型的铜质构件，选择铜作为基体材料一方面是利用其优异的导电性能降低回路接触压降，避免大电流通过时接触位置发热烧蚀，另一方面铜材质的韧性足够支撑钳口反复开合的疲劳强度，不会像钢制构件那样在多次夹持后出现应力断裂。

　　钳体尾部的接线位置做了压接式接线结构，配套的焊把线接入后可以通过螺栓压紧，不需要额外焊接接线端子，现场更换线缆时只需要普通扳手就能完成操作，适配户外作业缺少专用工具的场景。从安装边界尺寸来看，钳体完全张开时的最大开口尺寸为45mm，能够覆盖绝大多数小型焊接作业的工件夹持需求，闭合状态下整体长度为160mm，尾部接线位置的外径适配16-25平方毫米的常规焊把线，不需要额外做转接处理。钳身的外形做了圆弧过渡处理，没有尖锐的棱角，一方面是避免操作人员拿取时划伤手部，另一方面在狭窄空间作业时，圆弧外形不容易勾挂周边的线缆、工件，减少作业牵绊。

　　和传统的铸铁接地夹相比，这种铜质钳体的导电性能提升60%以上，长时间连续焊接时钳体温升不会超过40摄氏度，不会出现因为过热导致弹簧退火、夹持力下降的问题。钳口的锯齿做了局部淬火处理，硬度达到HRC45-50，多次夹持带锈工件、有氧化皮的钢材时，齿尖不会出现快速磨损，咬合能力能保持长期稳定。在实际使用场景中，这类接地夹除了配套小型焊机使用，也可以作为临时导电夹用于电镀作业、设备接地临时接驳、蓄电池大电流接线等场景，只要是需要大电流低阻临时连接的位置，这种杠杆式夹持结构都能快速完成接驳，不需要做螺栓紧固、焊接等不可逆的连接操作。

　　设计时特意将弹簧安装位置做了内嵌式处理，弹簧整体藏在钳体的凹槽内，作业时焊接飞溅的焊渣不会直接落到弹簧上，避免焊渣卡滞弹簧导致钳体无法正常开合，提升了恶劣焊接环境下的使用寿命。钳体表面没有做额外的镀层处理，保留铜材质的本色，避免镀层在高温下脱落污染接触表面，反而影响导电性能。尾部的接线螺栓采用铜质螺栓，和钳体材质一致，不会因为不同金属接触产生电化学腐蚀，长期在潮湿环境下使用也不会出现接线位置锈蚀、接触电阻变大的问题。从三维建模的角度来看，整个钳体的曲面过渡需要兼顾冲压成型的工艺性，所有的折弯位置都预留了合理的折弯圆角，避免冲压时出现应力集中导致的开裂，铰接孔的位置公差控制在0.1mm以内，保证钳体开合时没有卡滞、晃动，弹簧的安装槽尺寸和弹簧外径做间隙配合，装配时弹簧可以顺利放入槽内，不需要额外的固定结构，依靠弹簧自身的预紧力就可以保持在安装位置不会脱落。
