适配STANAG弹匣的DBM弹匣座结构设计

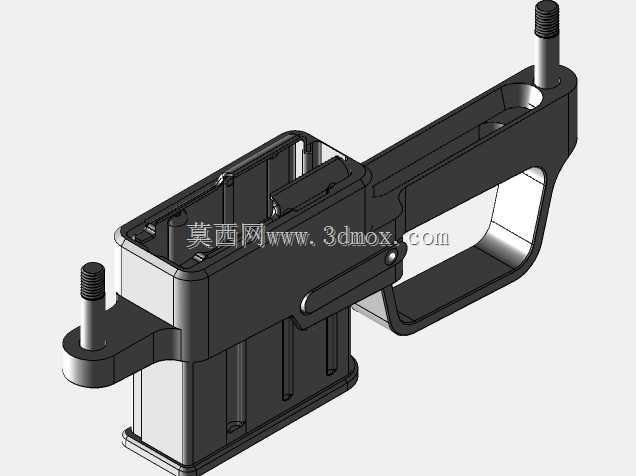

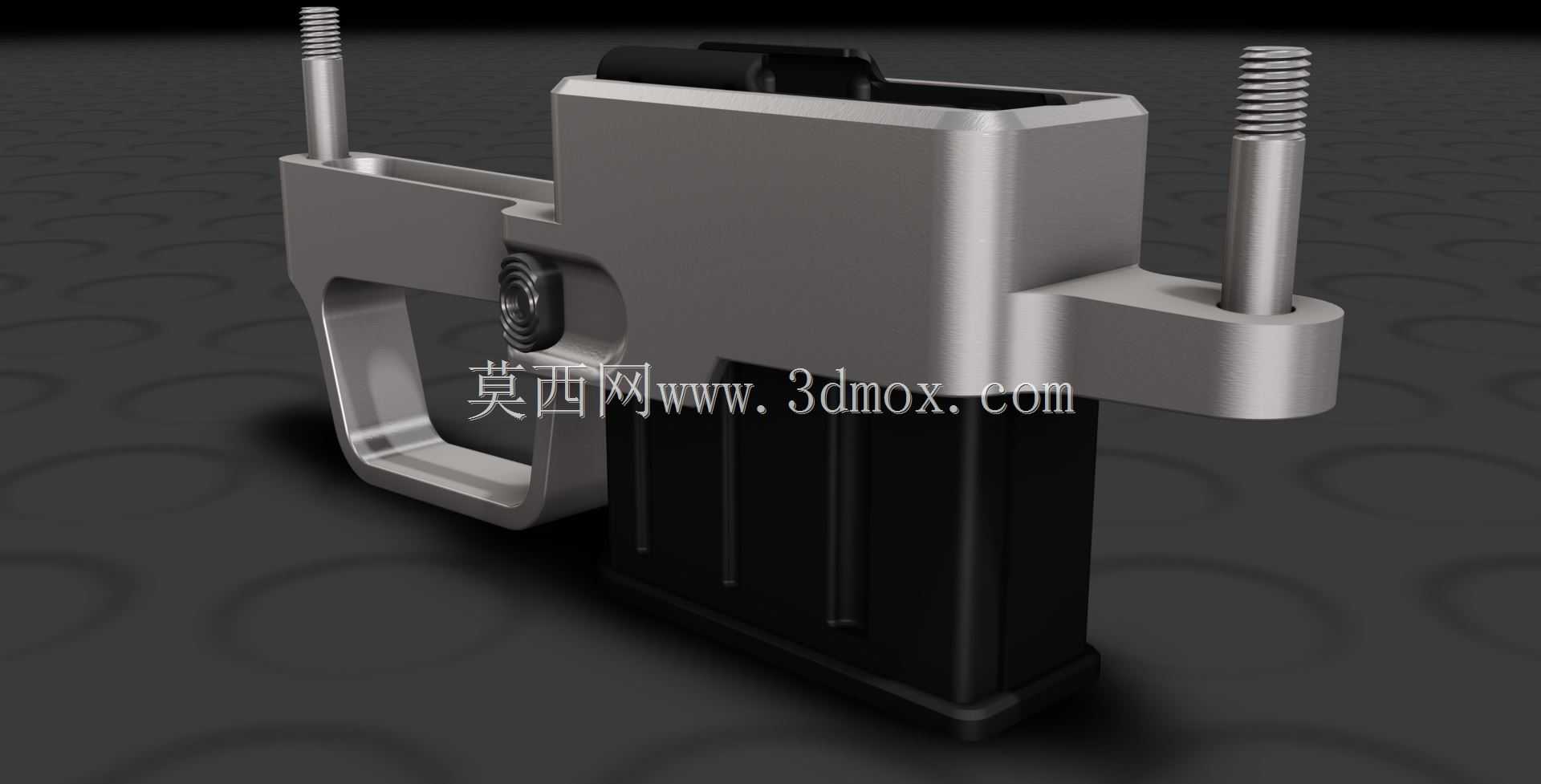

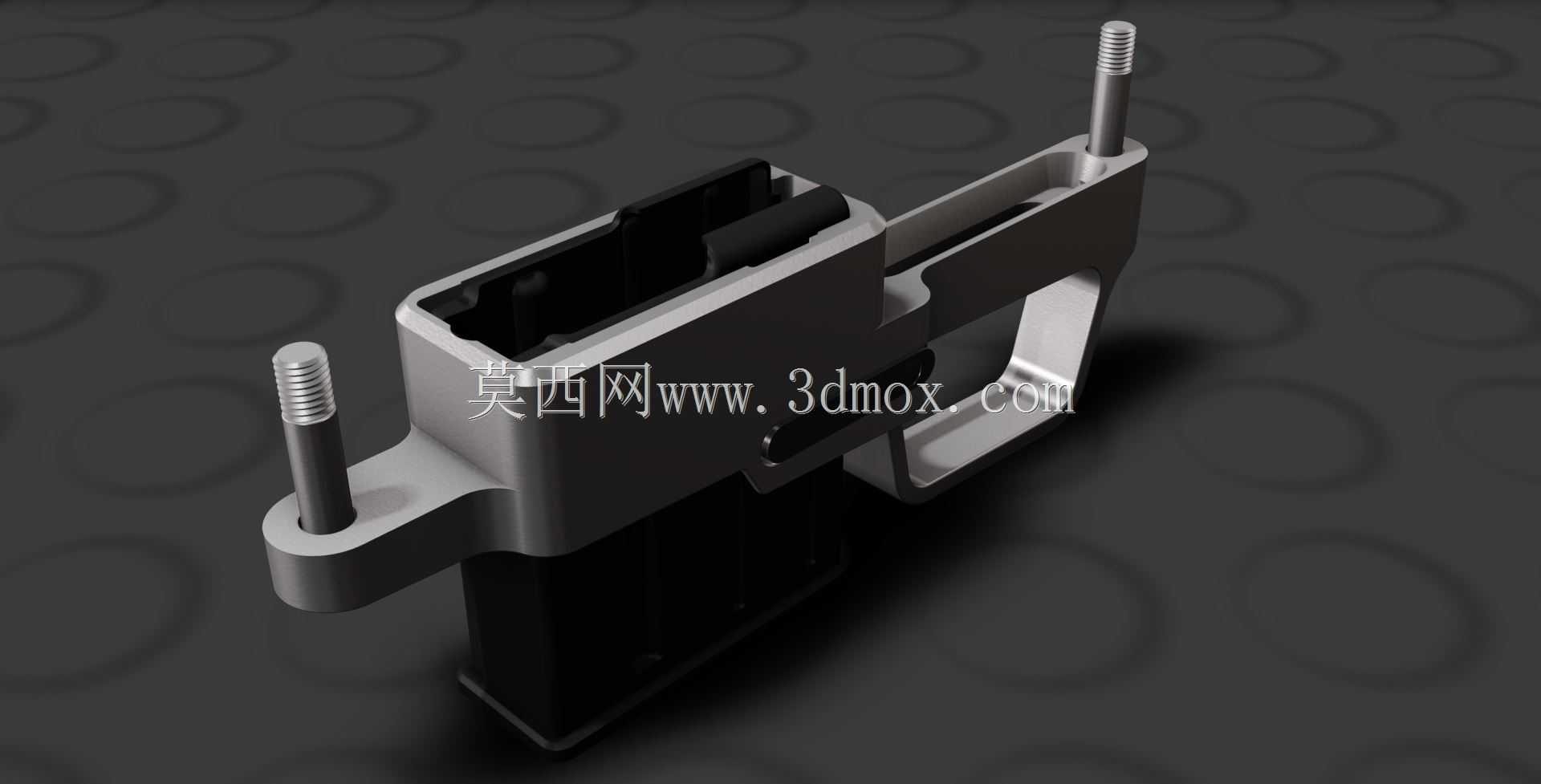

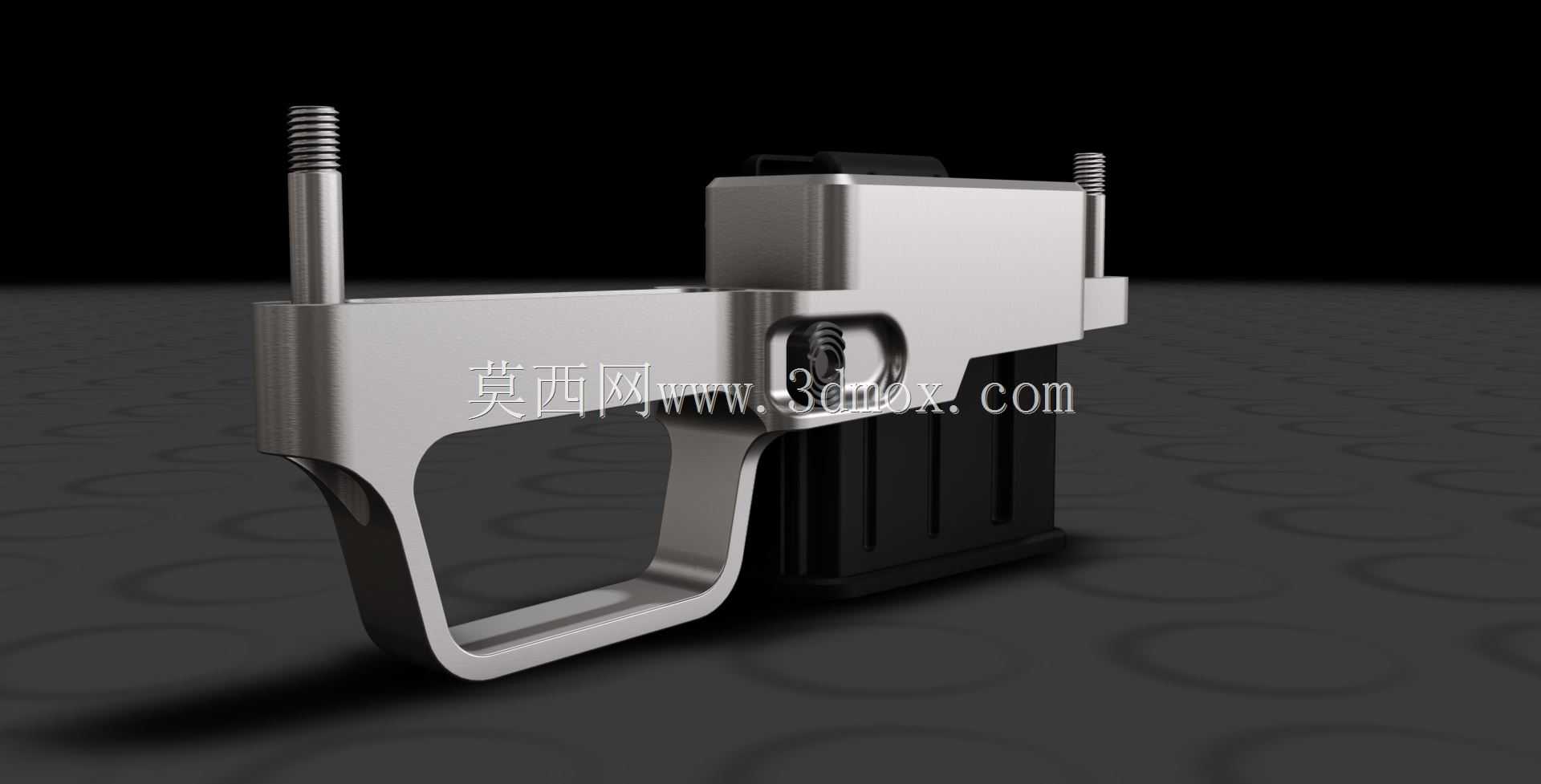

这款适配STANAG标准弹匣的弹匣座结构，主要面向轻武器改装、战术配件研发领域的结构适配需求，核心作用是为M16/AR-15系列规格的STANAG弹匣提供稳定的安装定位与供弹支撑，匹配雷明顿700系列枪机的动作行程边界，解决非原生AR口径枪械适配标准北约弹匣的供弹可靠性问题。从设计逻辑来看，整体结构优先保证弹匣插拔的顺畅度与锁紧后的定位精度，主体承力部分采用一体化金属构型，握把与弹匣仓的过渡区域做了圆弧应力分散处理，避免反复拆装弹匣、持续后坐冲击下出现结构裂纹。两侧伸出的定位柱做了全段外螺纹设计，可直接通过螺纹配合固定在枪械护木或机匣下方的安装位上，螺纹公差控制在6H/6g配合区间，安装后无需额外打胶即可保证抗冲击稳定性，柱体长度经过反复校核，既不会突出护木外侧影响握持，也不会因啮合长度不足导致受冲击后松脱。弹匣仓内部的限位尺寸完全贴合STANAG弹匣的外形公差带，插入后弹匣抱弹口的位置刚好对齐枪机进弹路线，供弹间隙控制在0.12mm到0.2mm之间，既不会因间隙过大导致供弹偏斜，也不会因间隙过小出现弹匣卡滞、无法快速插拔换弹的问题。扳机护圈部分与主体结构一体成型，护圈内侧的空间尺寸满足戴战术手套操作的需求，边缘做了R2圆角钝化处理，避免操作时剐蹭手套或划伤手部。侧面预留的滚花调节旋钮，可根据不同生产公差的弹匣微调锁紧力度，即便是存在轻微尺寸偏差的第三方弹匣，也能通过旋钮调节实现可靠锁紧，不会出现供弹过程中弹匣脱落的问题。整体结构的安装边界完全匹配雷明顿700短枪机的动作行程，枪机往复运动时不会与弹匣座任何部位发生干涉，所有棱角位置都做了倒角处理，既减少了应力集中点，也能避免装配过程中划伤其他零部件。在实际应用场景中，这类弹匣座多用于精确步枪的战术改装，让原本采用固定弹仓供弹的雷明顿700系列步枪可以直接使用通用性极强的STANAG弹匣，大幅提升换弹速度与供弹容量，同时不需要对原枪机匣做破坏性改装，仅通过两侧螺纹柱即可完成固定安装，拆卸后可快速恢复原枪状态。
