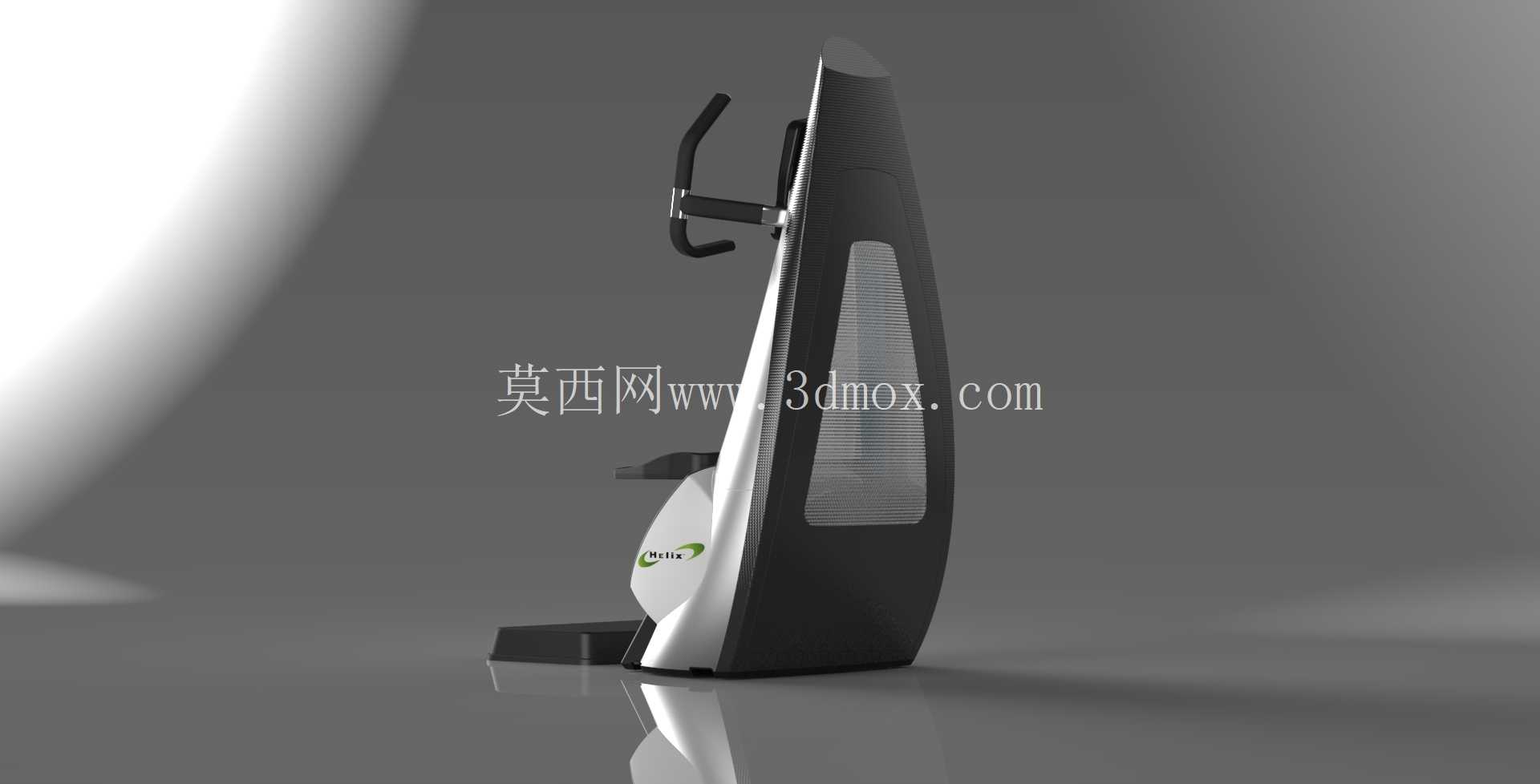

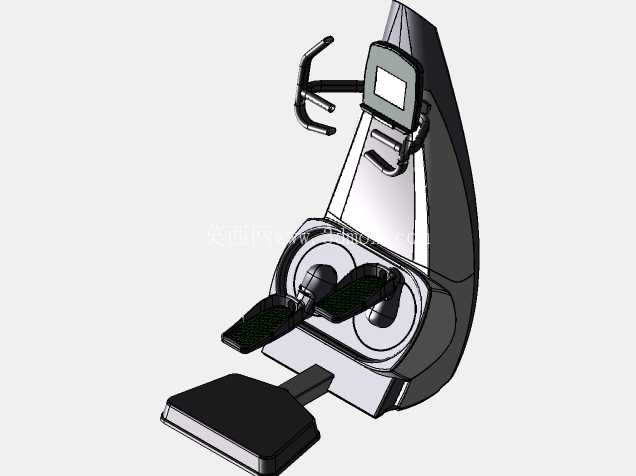

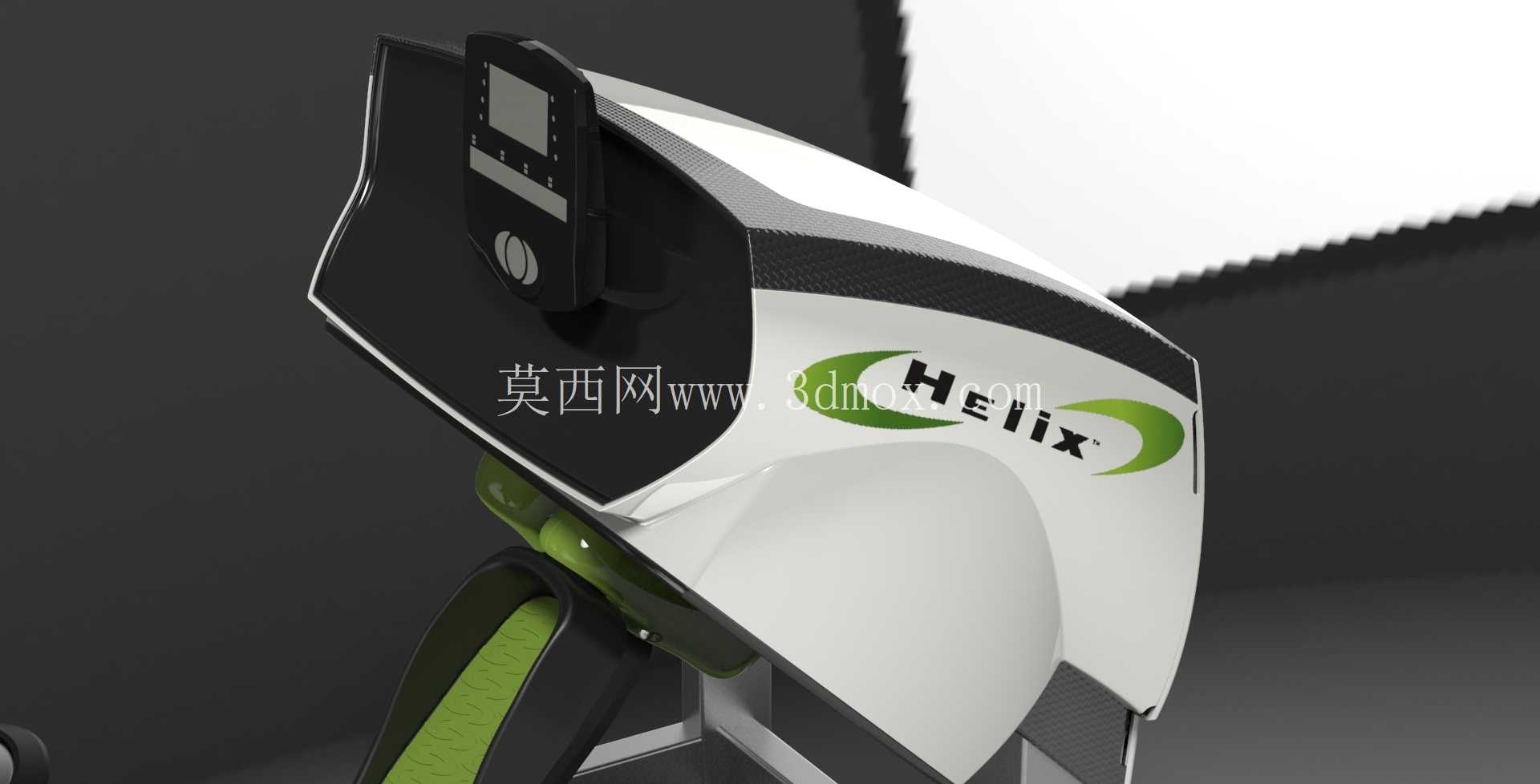

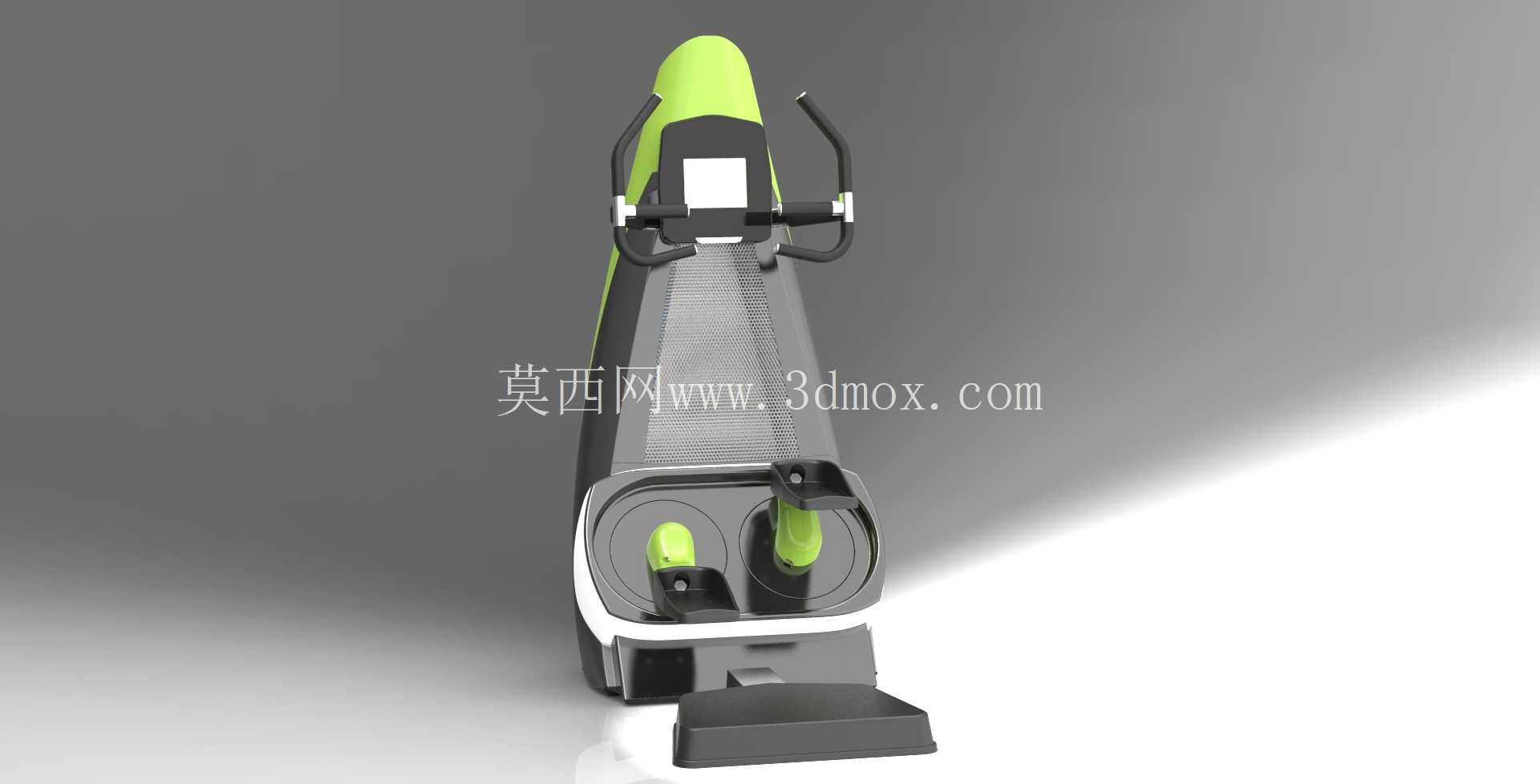

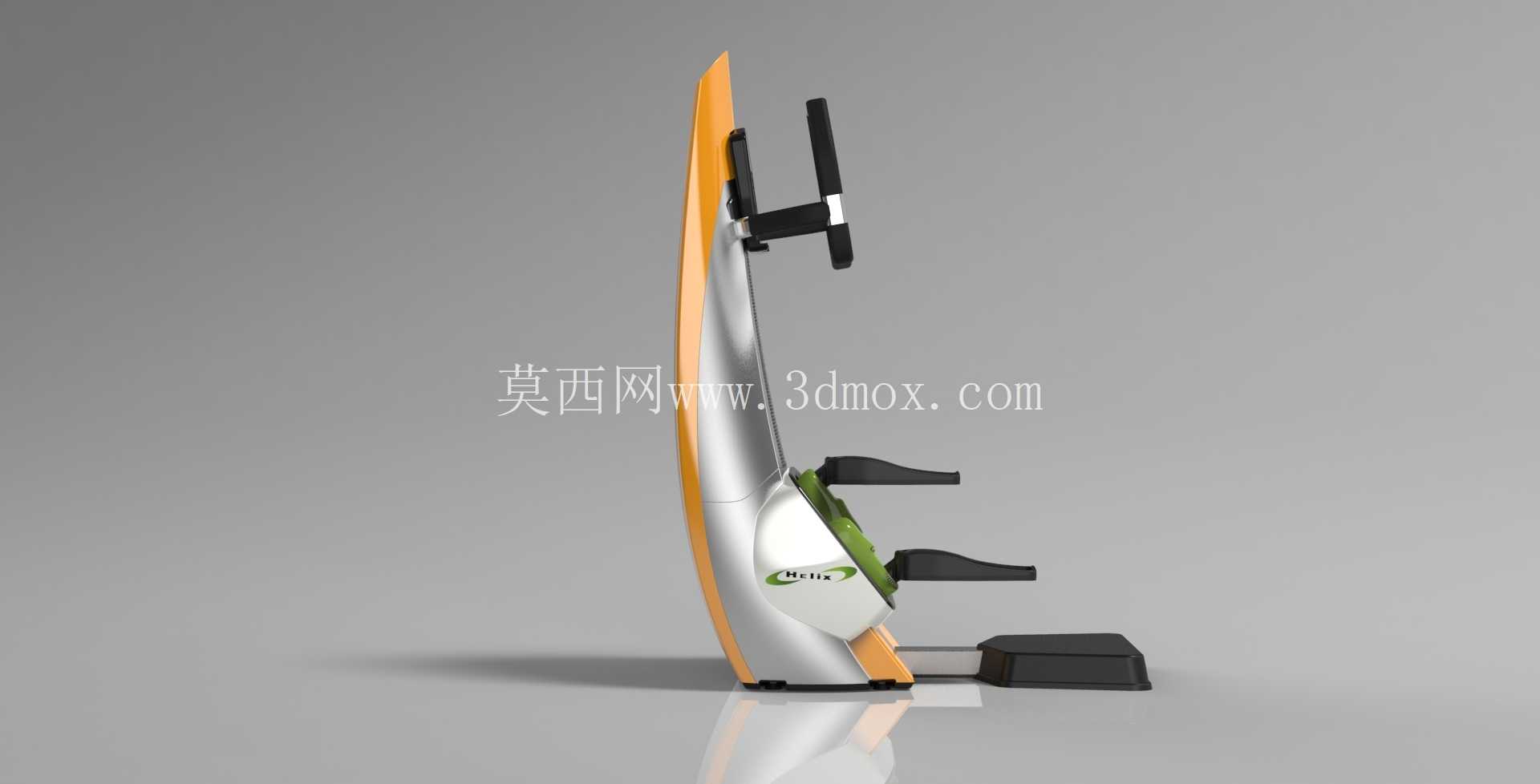

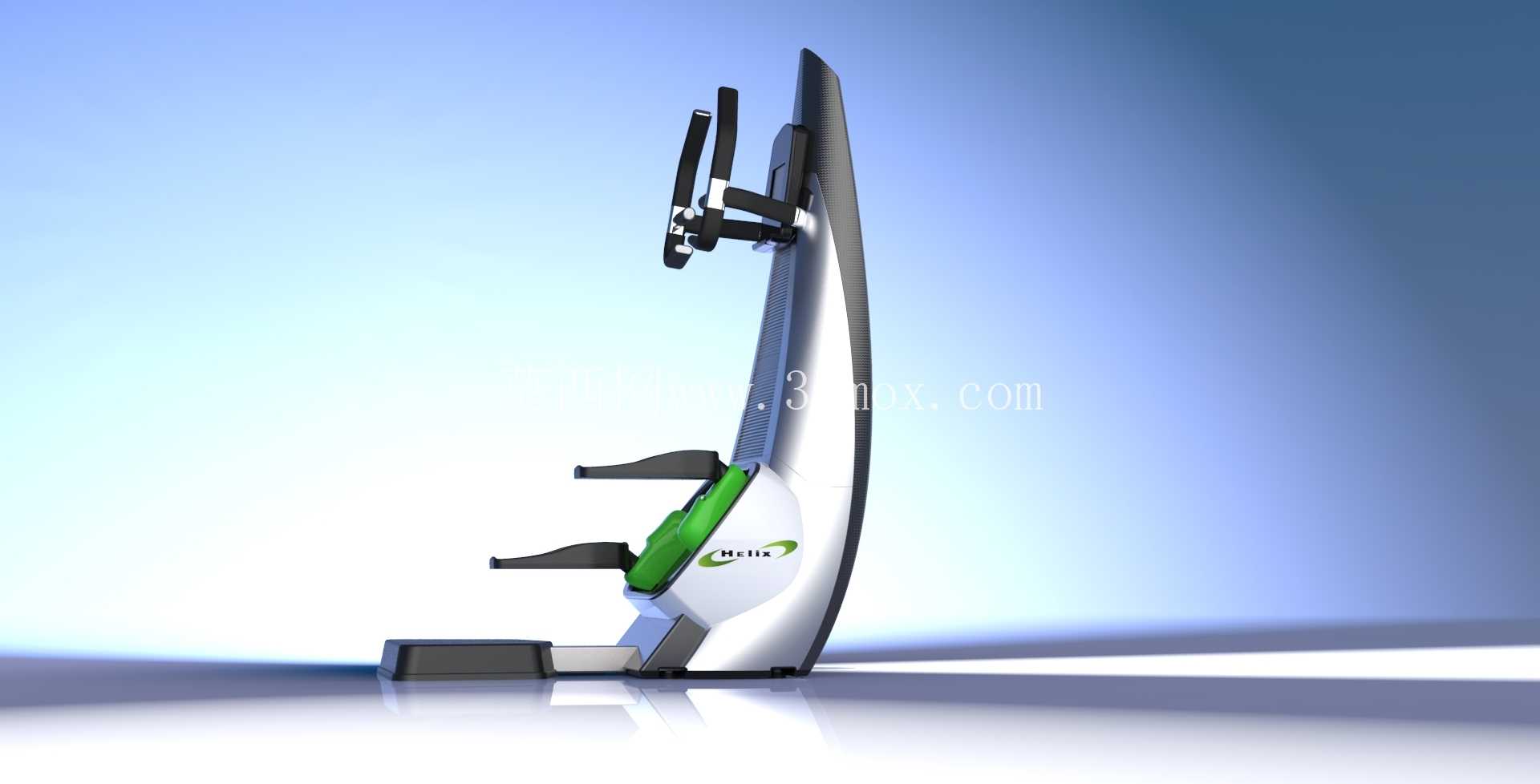

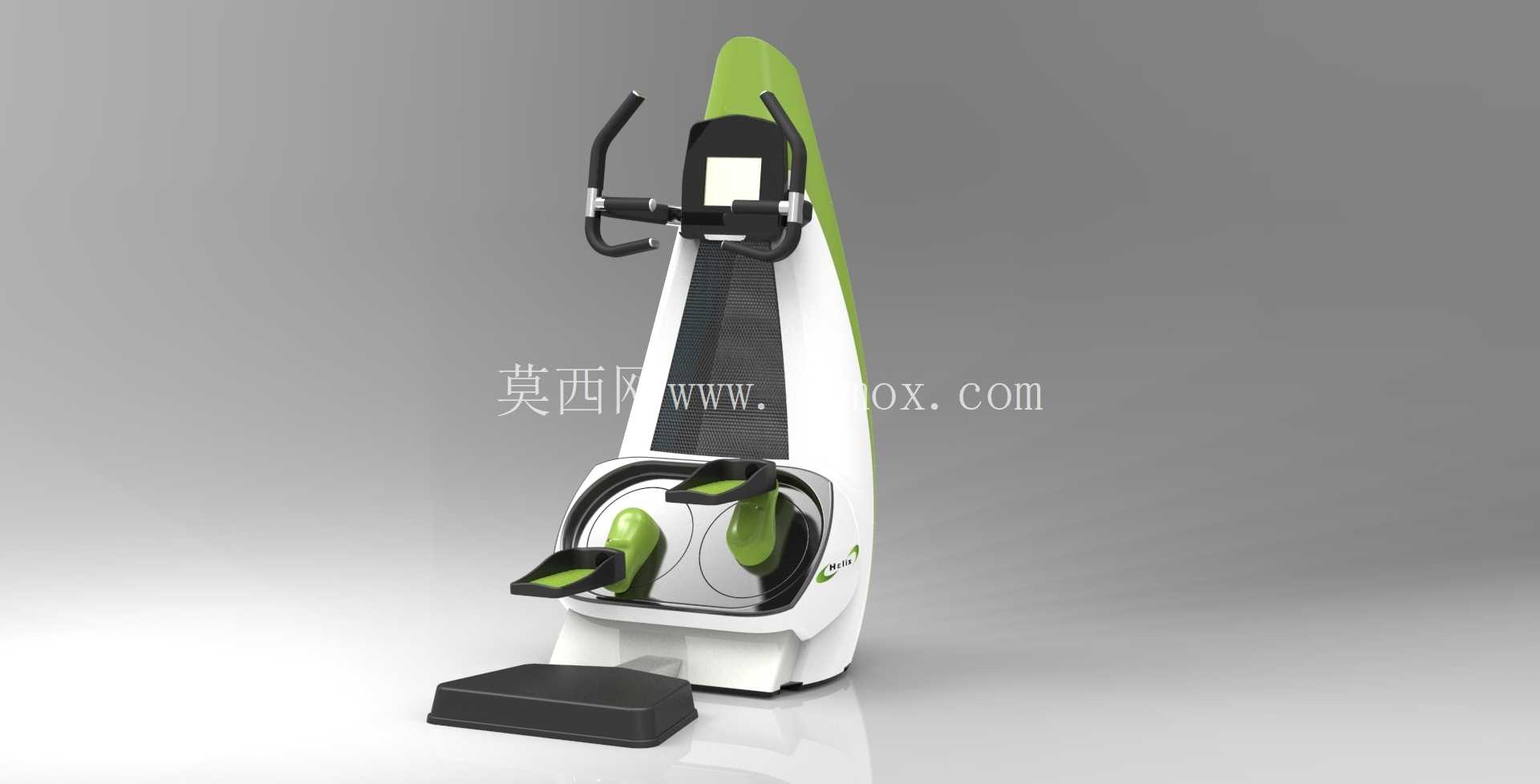

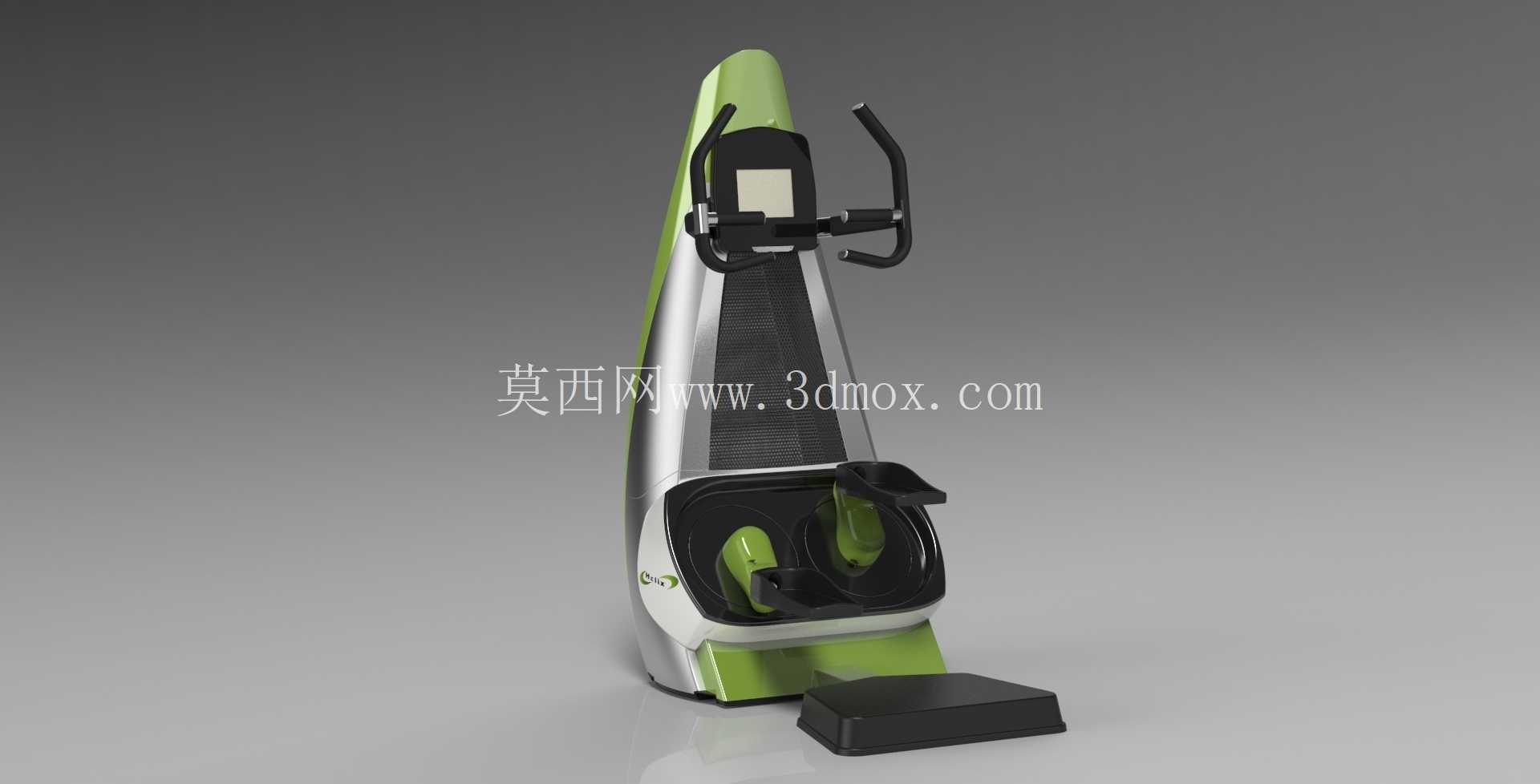

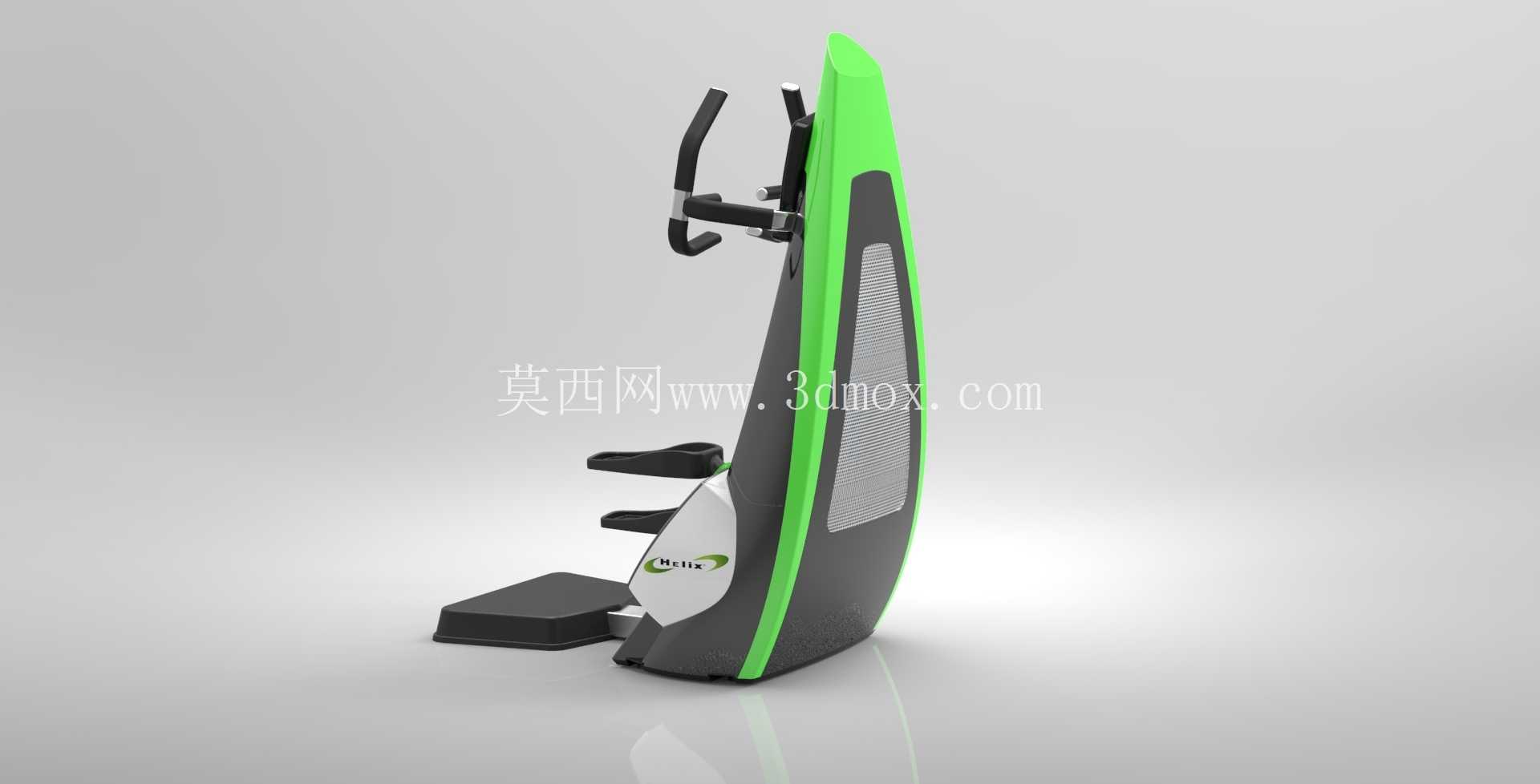

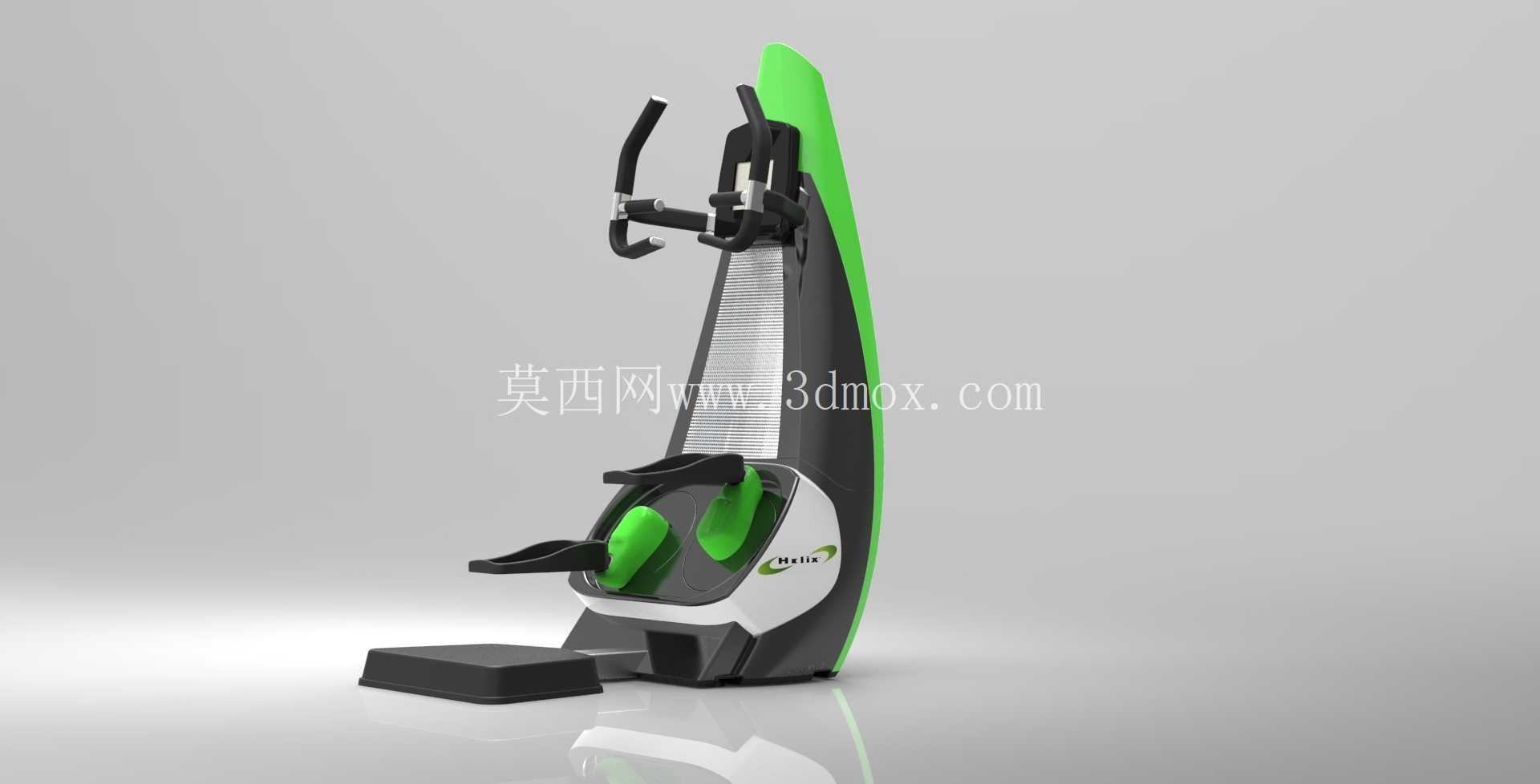

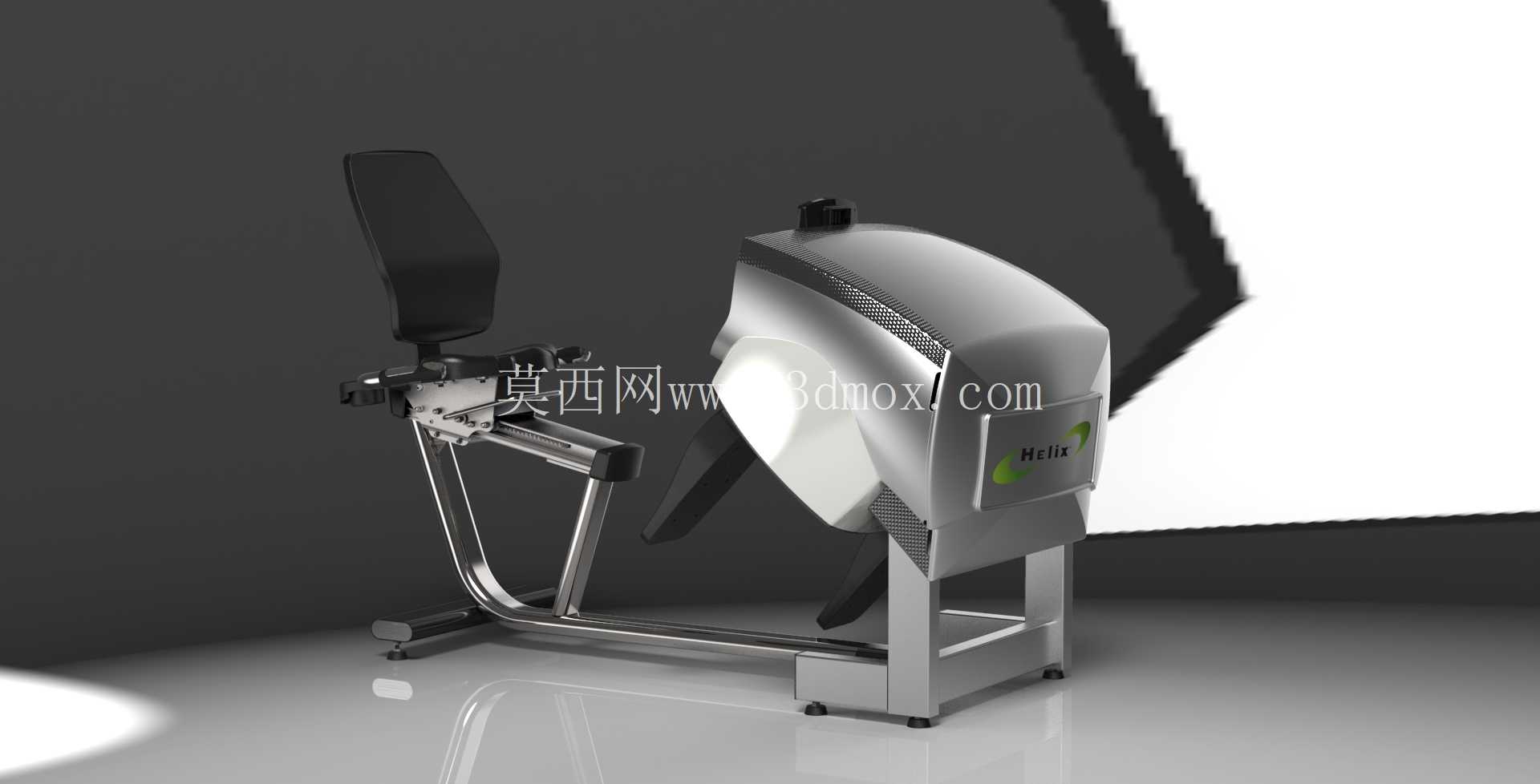

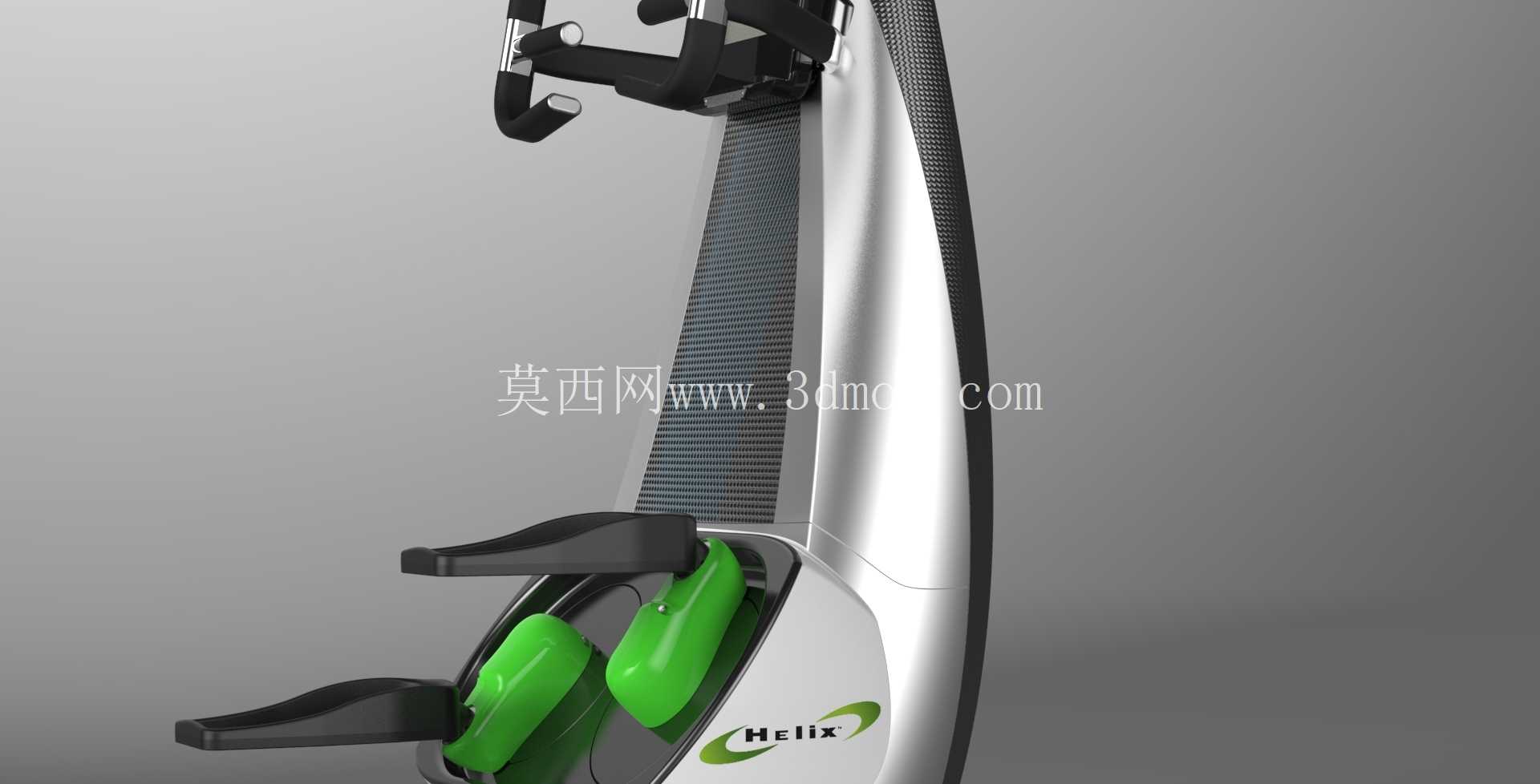

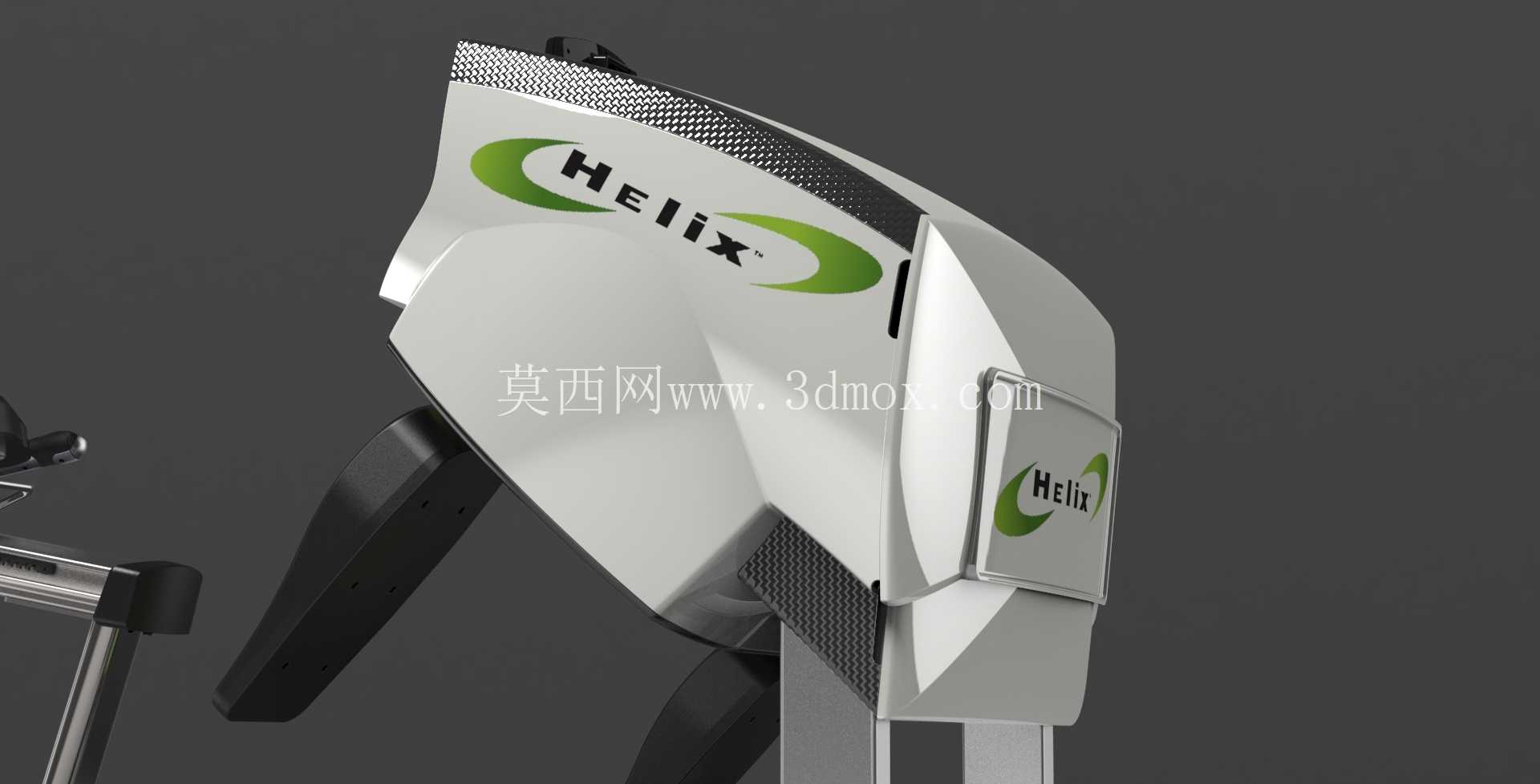

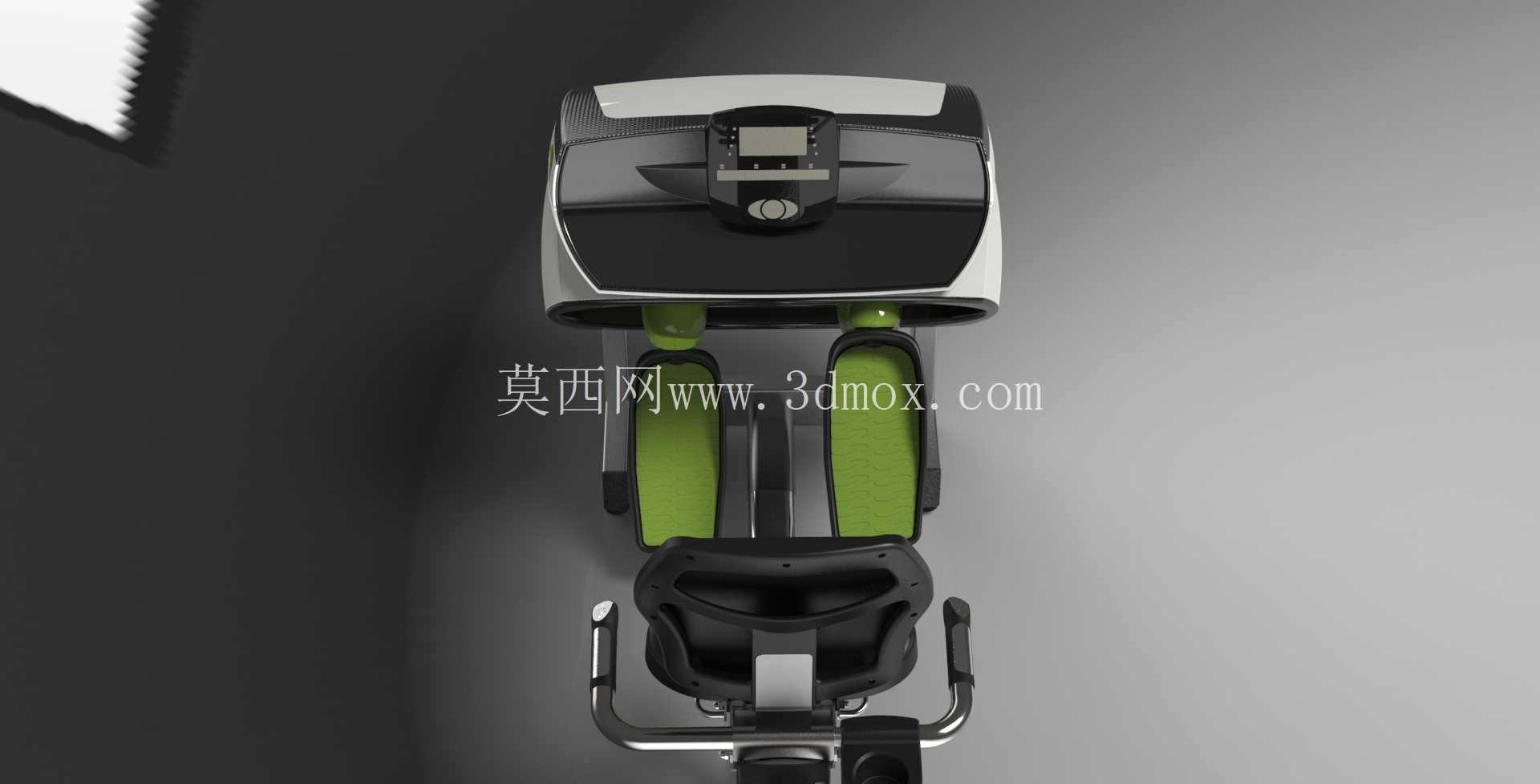

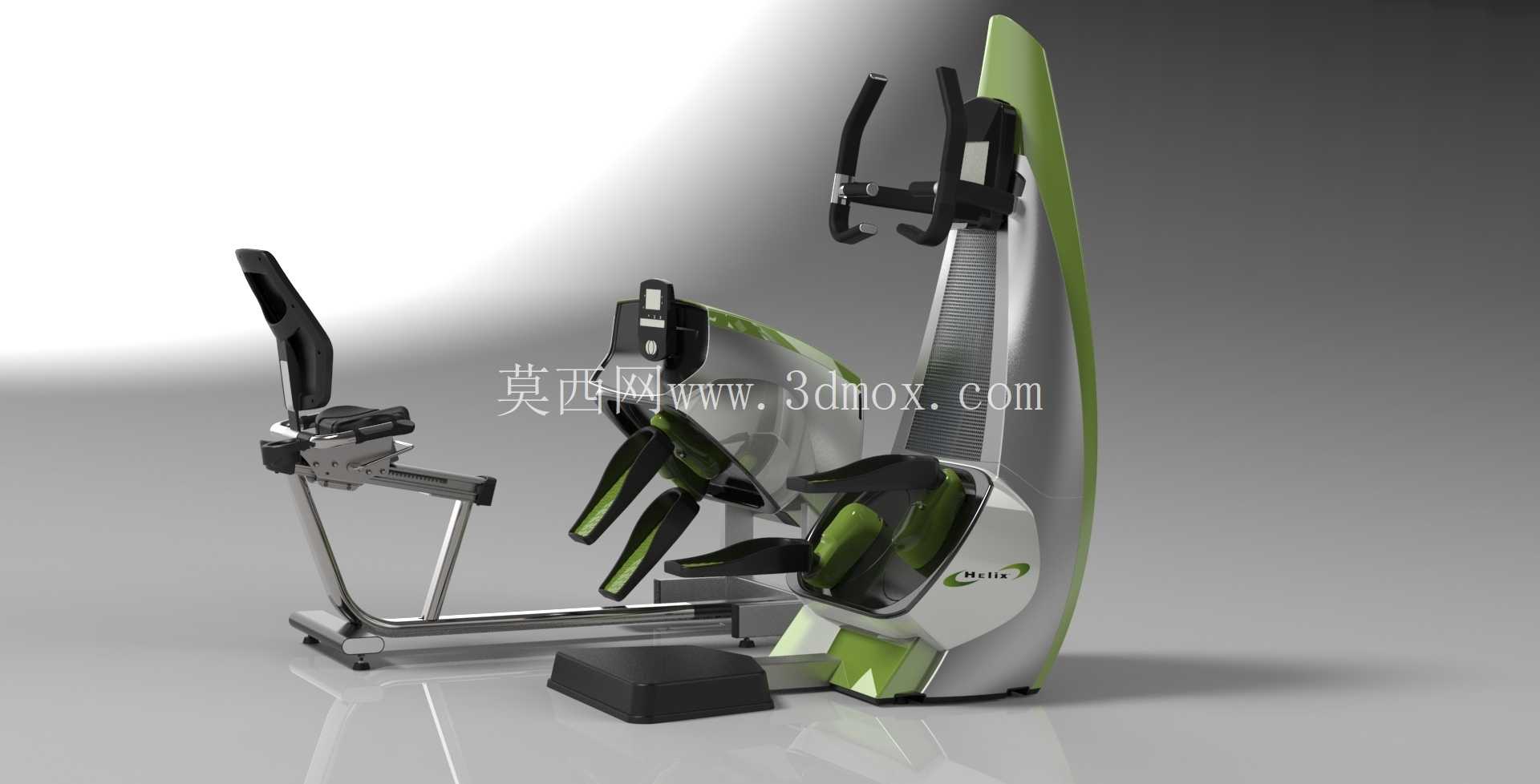

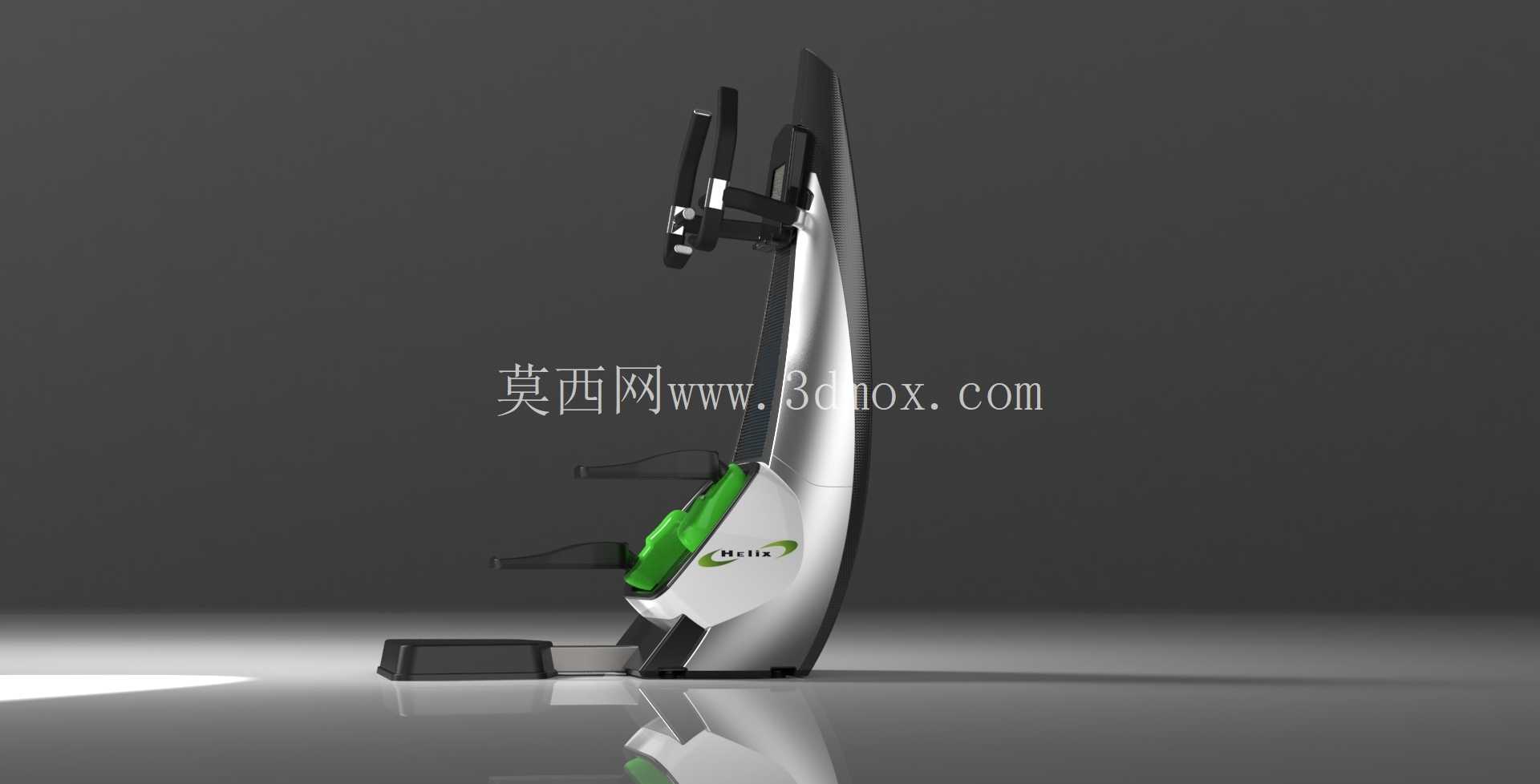

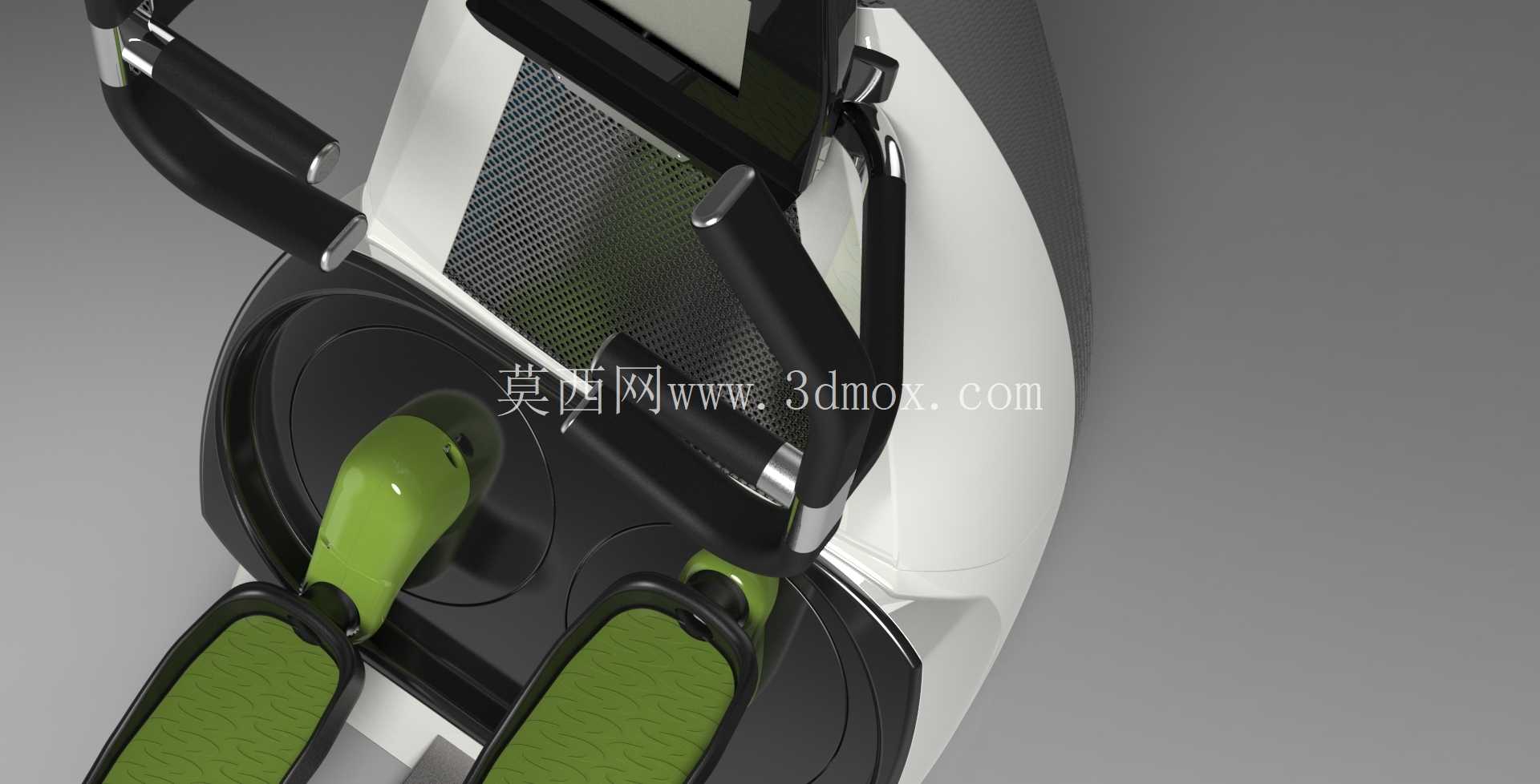

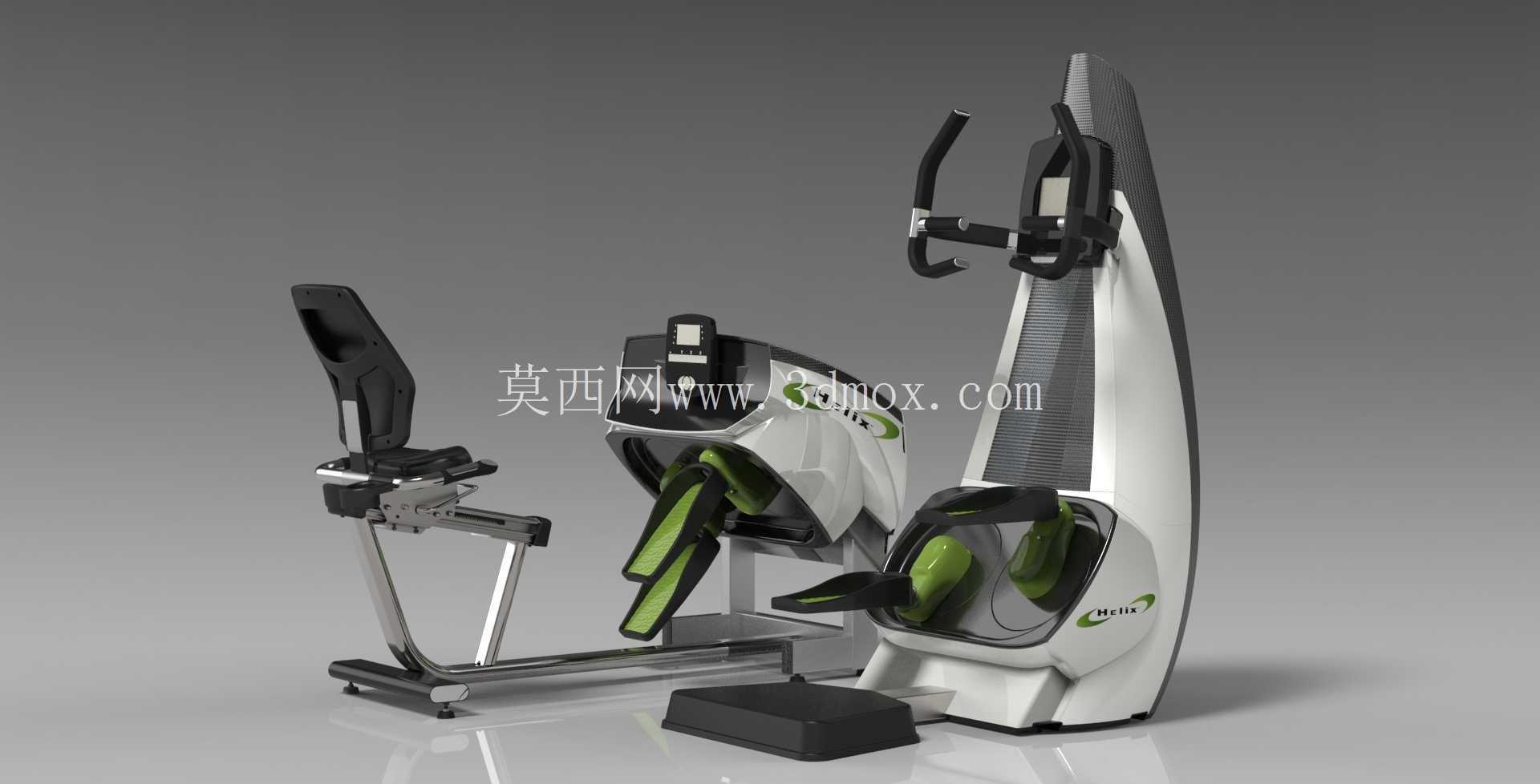

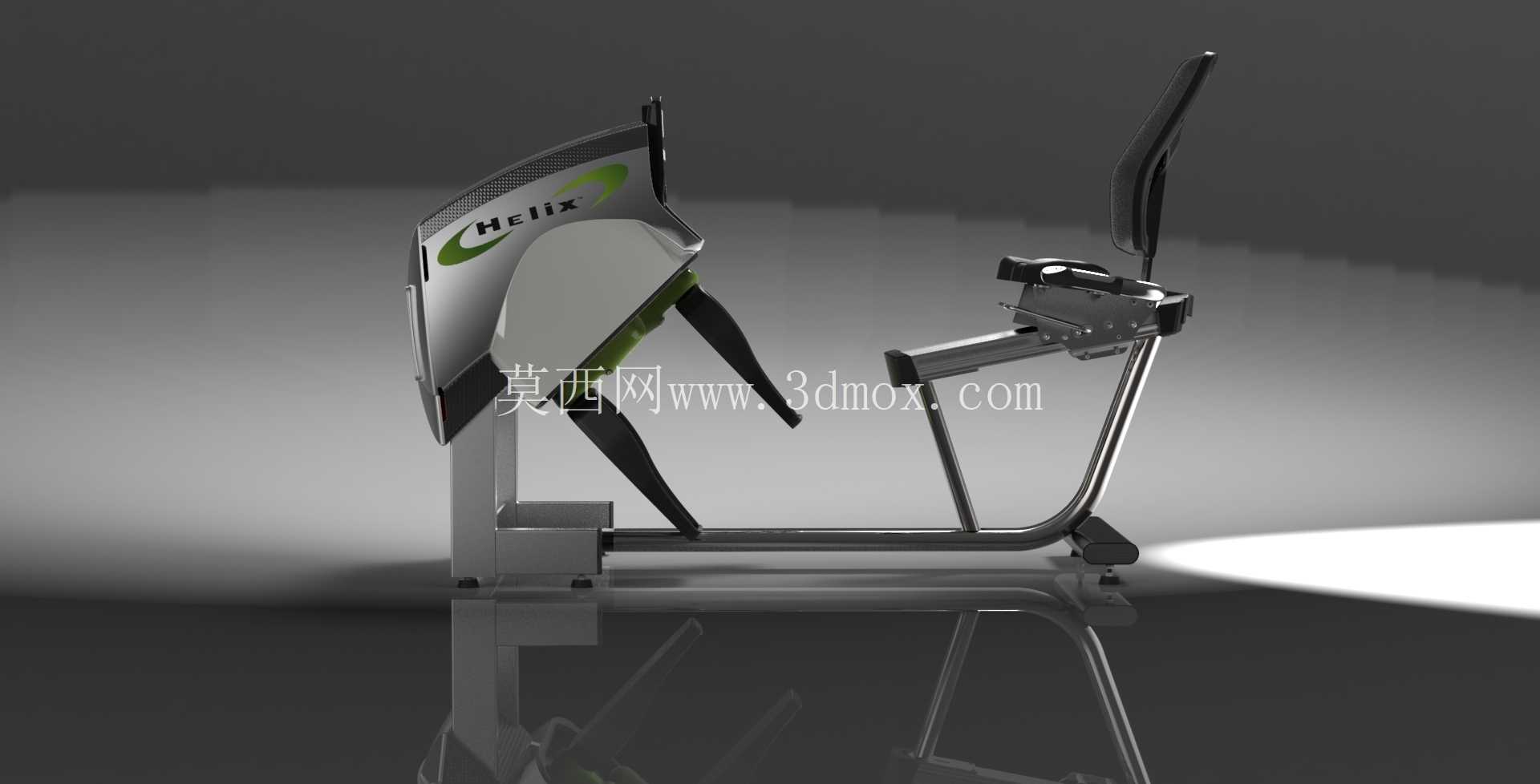

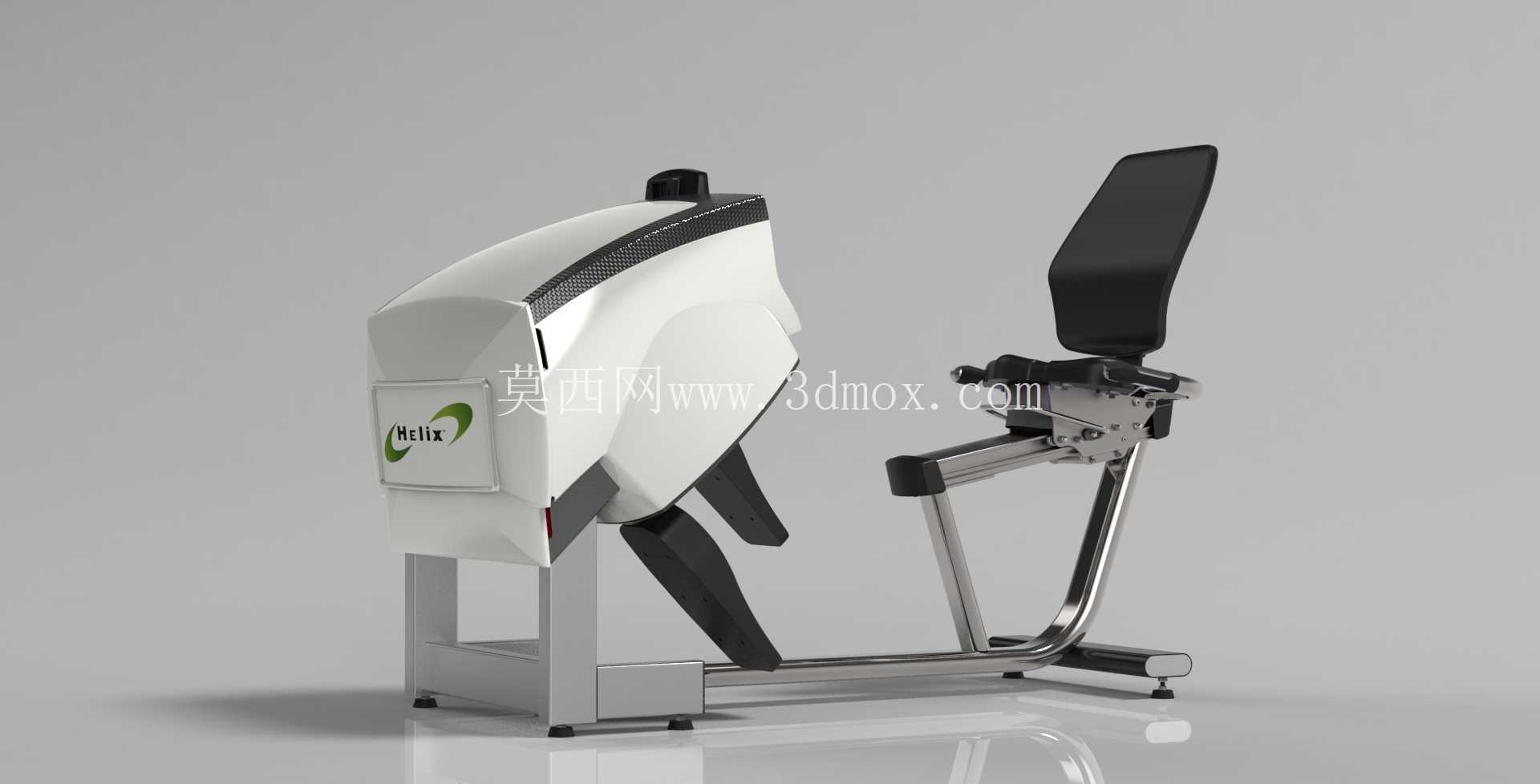

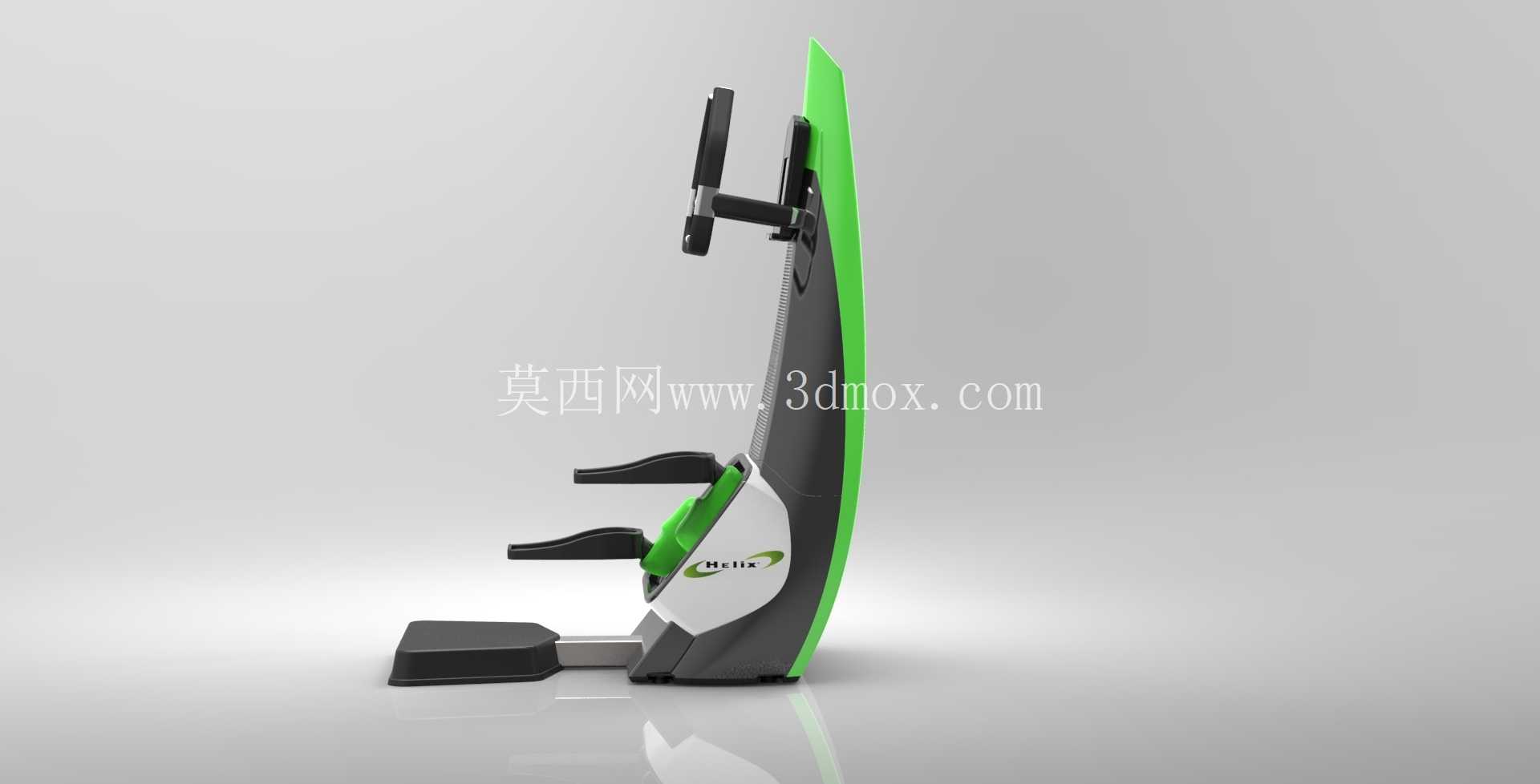

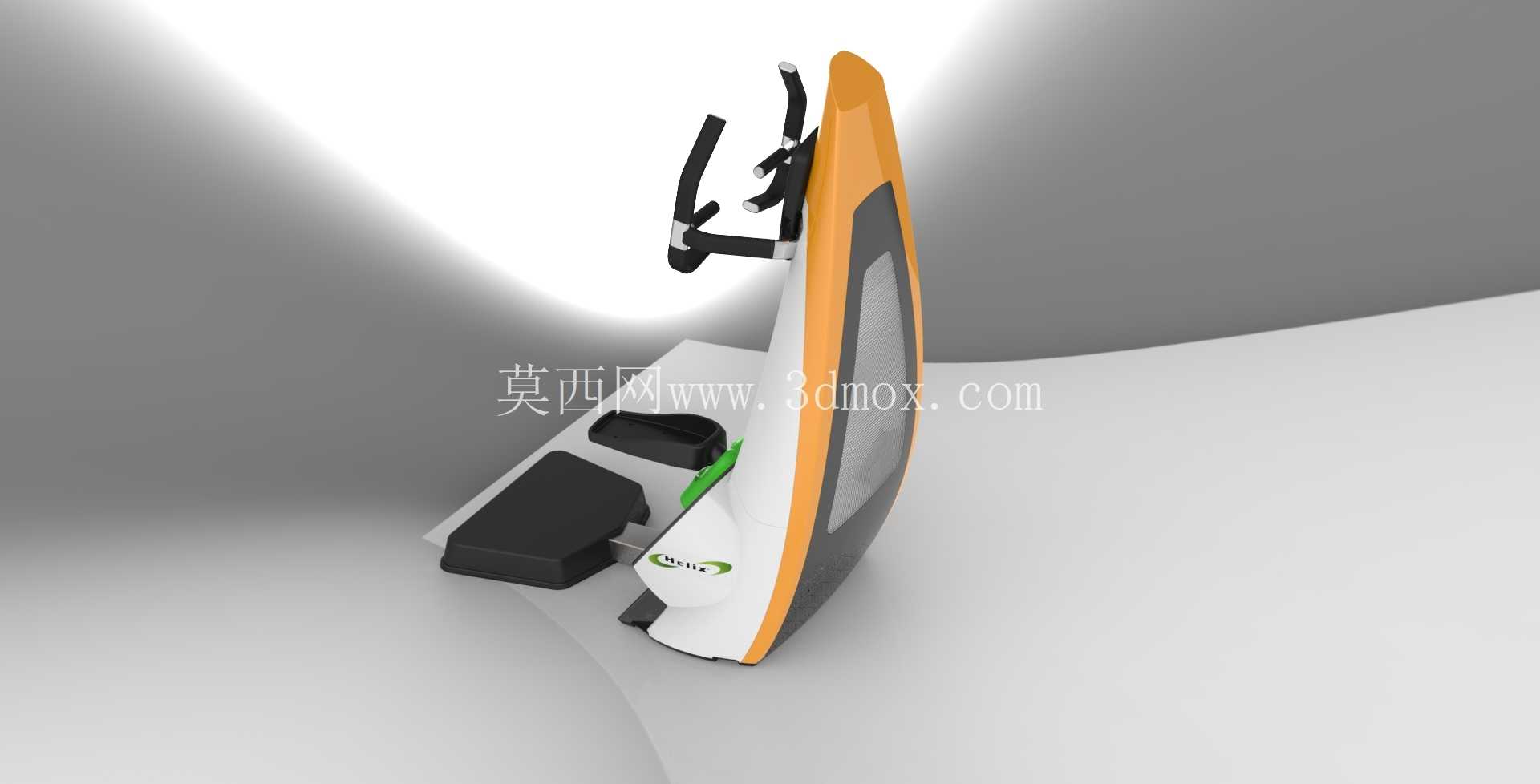

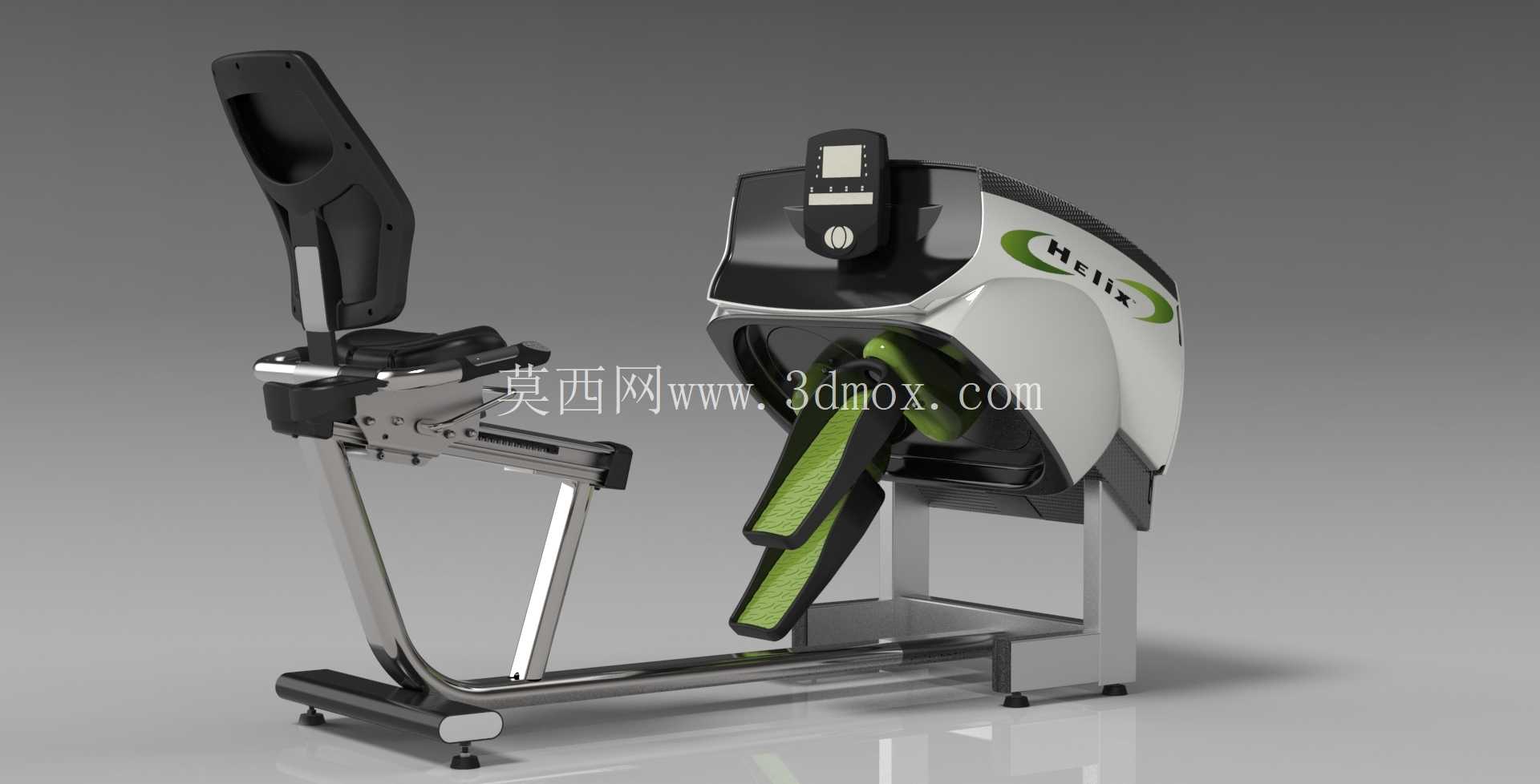

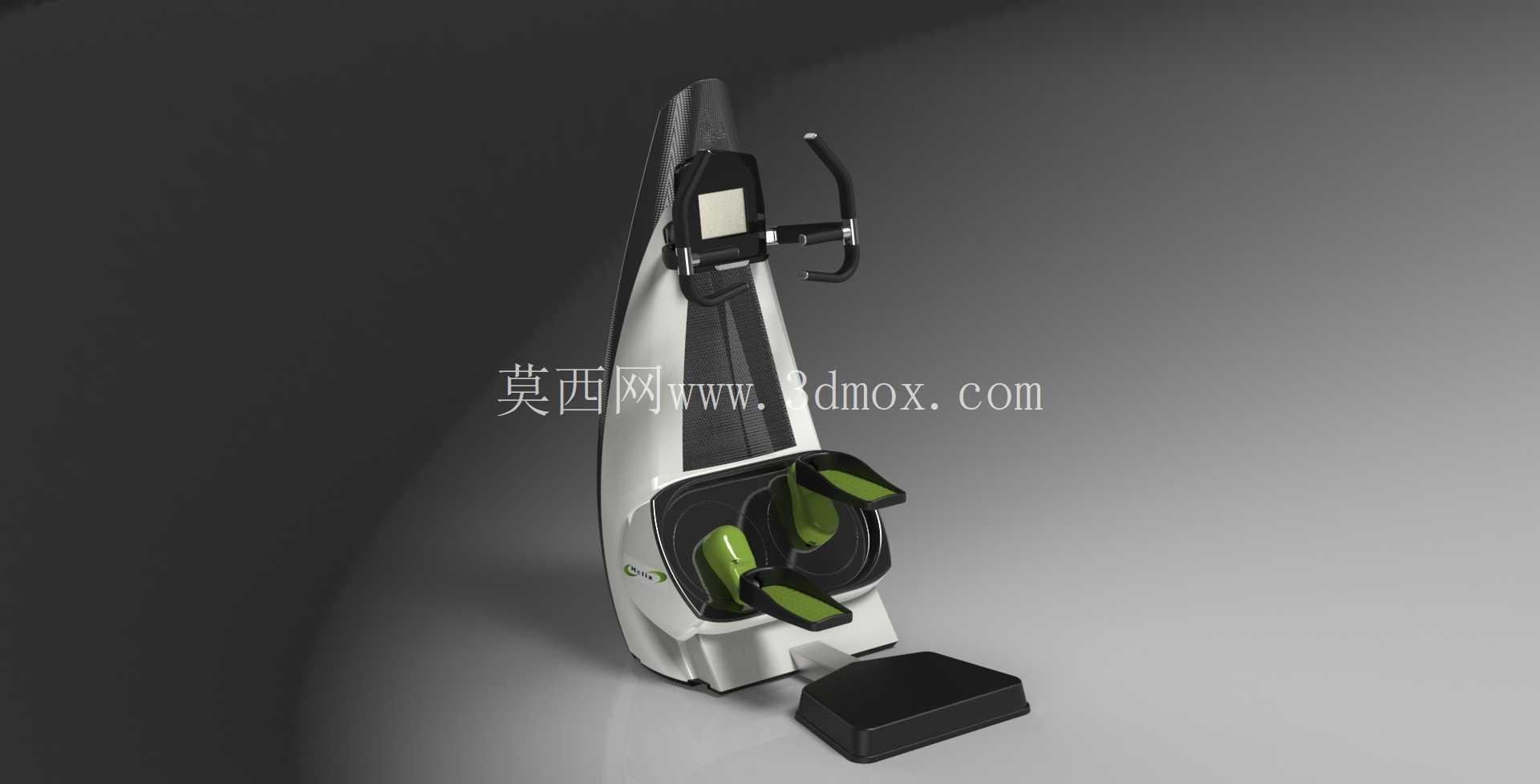

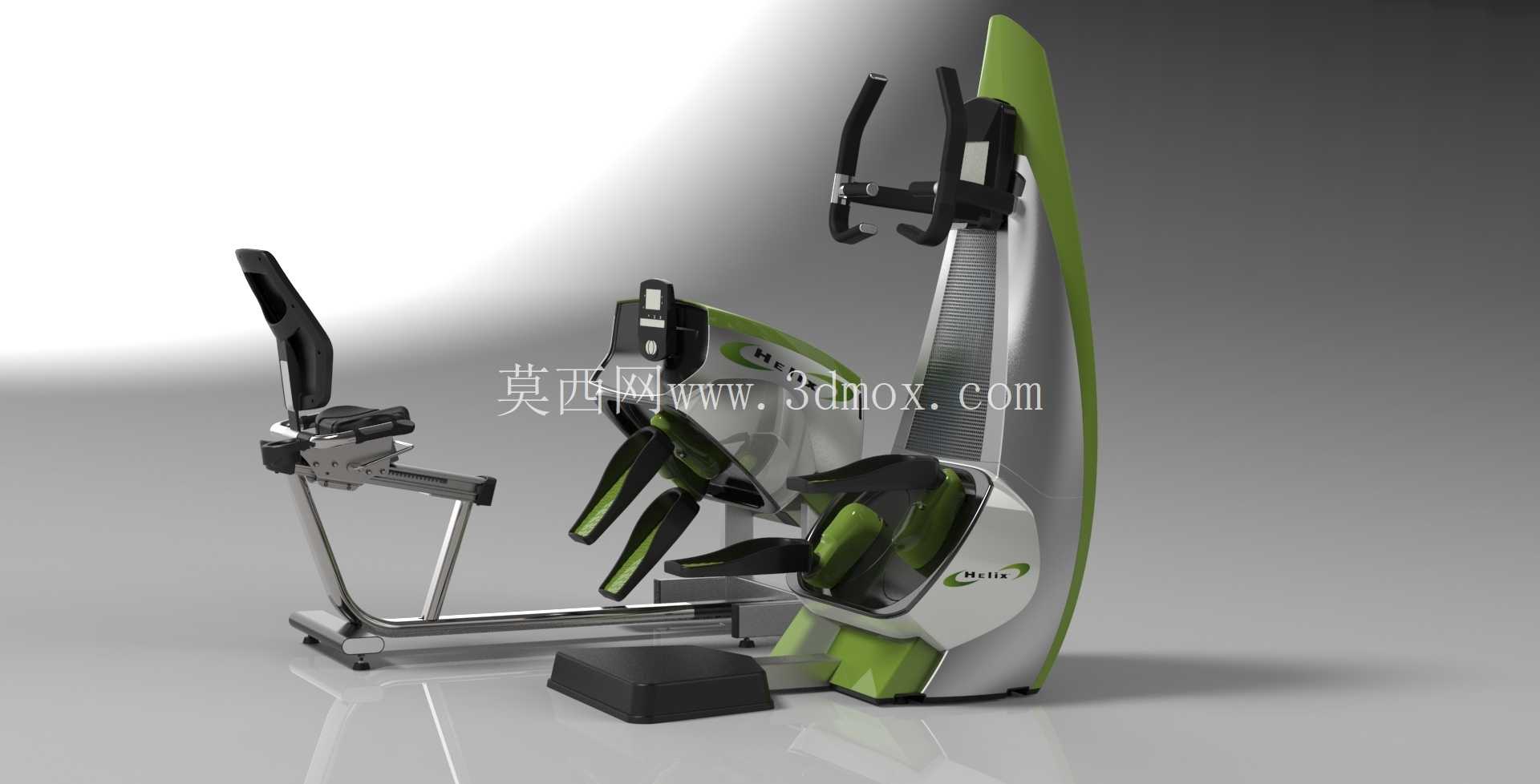

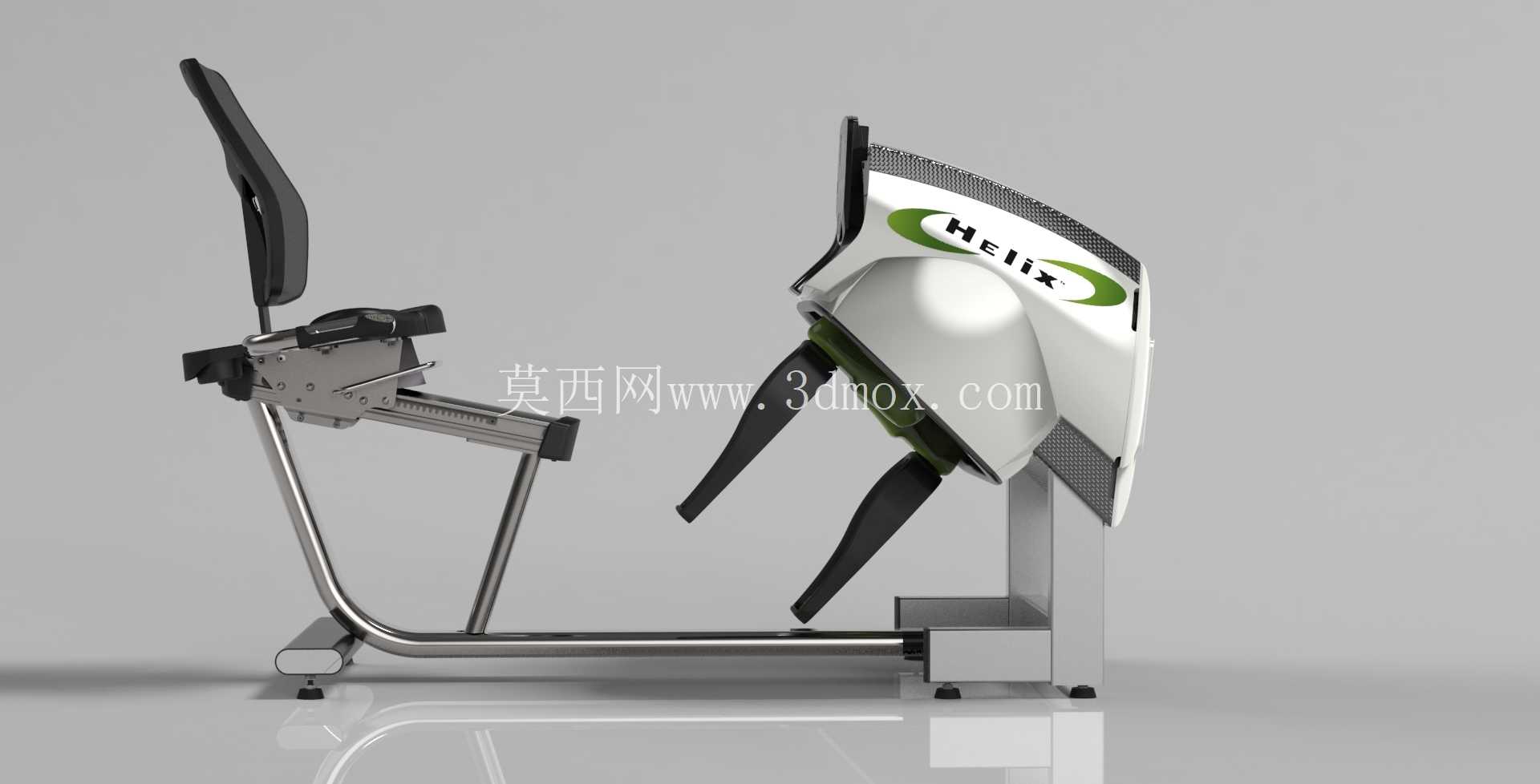

Helix健身教练机方尖碑外壳结构设计

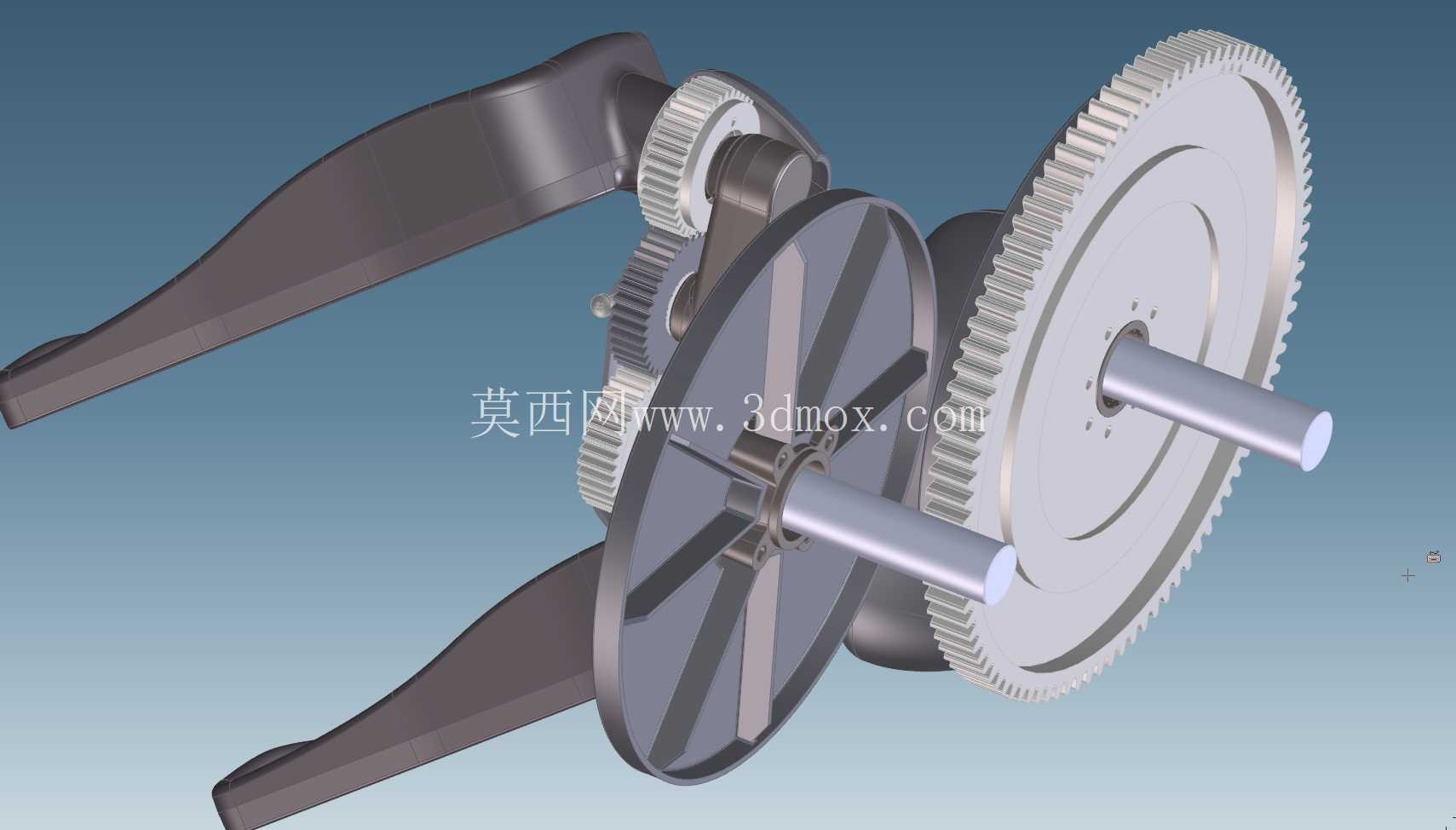

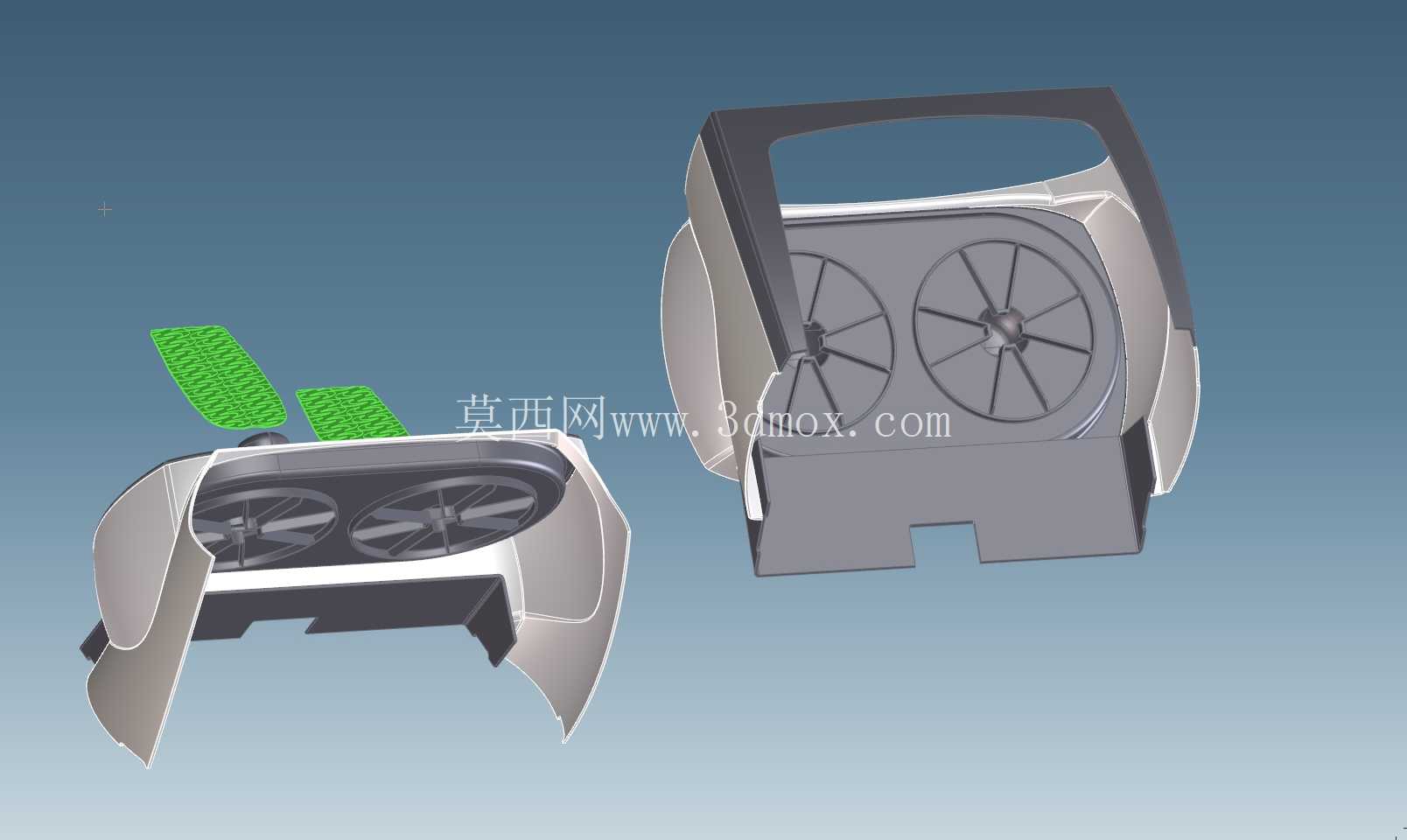

　　这款壳体结构主要适配商用健身场景下的Helix系列侧向训练教练机，作为设备核心的外部防护与承载构件，直接覆盖设备内部的传动轮组、阻尼调节机构、主轴传动单元，日常使用中既要承受用户运动过程中传递到机架的交变侧向载荷，也要阻隔运动部件与使用者的直接接触，避免衣物、肢体卷入传动结构，同时承担设备外观辨识度构建的作用。从结构设计逻辑来看，这款外壳采用分块式拼接思路，对应内部传动链的布局做了差异化的壁厚设计：在主轴穿出、传动齿轮啮合的对应区域，壳体预留了足够的安装避让空间，内壁设置了多道纵横交错的加强筋，既可以提升壳体整体的抗形变能力，避免用户倚靠、踩踏时出现壳体开裂，也能在设备运行时减少薄壁结构的共振噪音，适配健身房长时间高频率使用的工况。

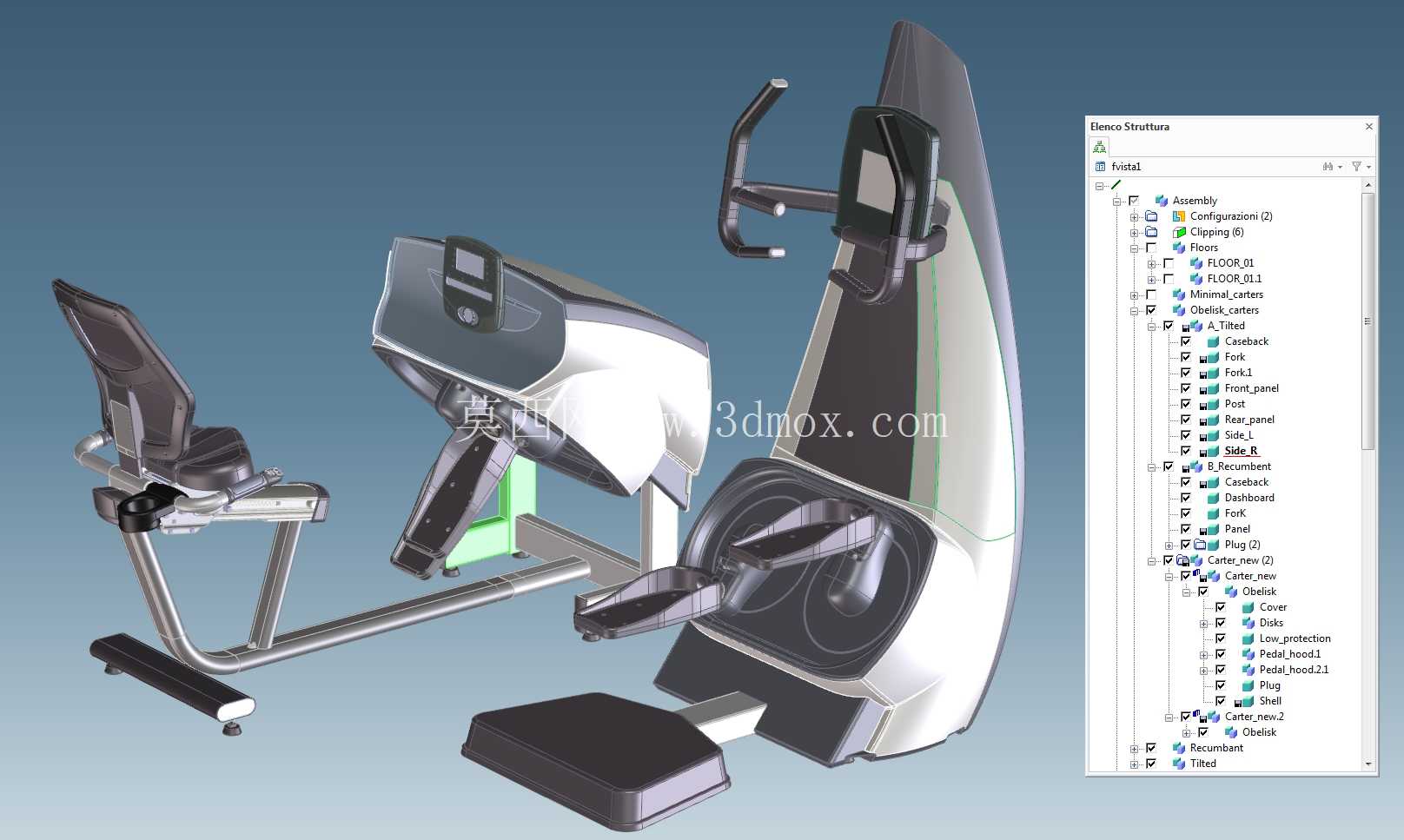

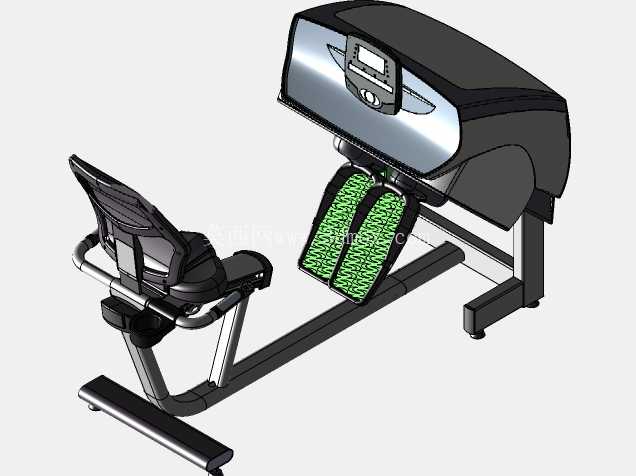

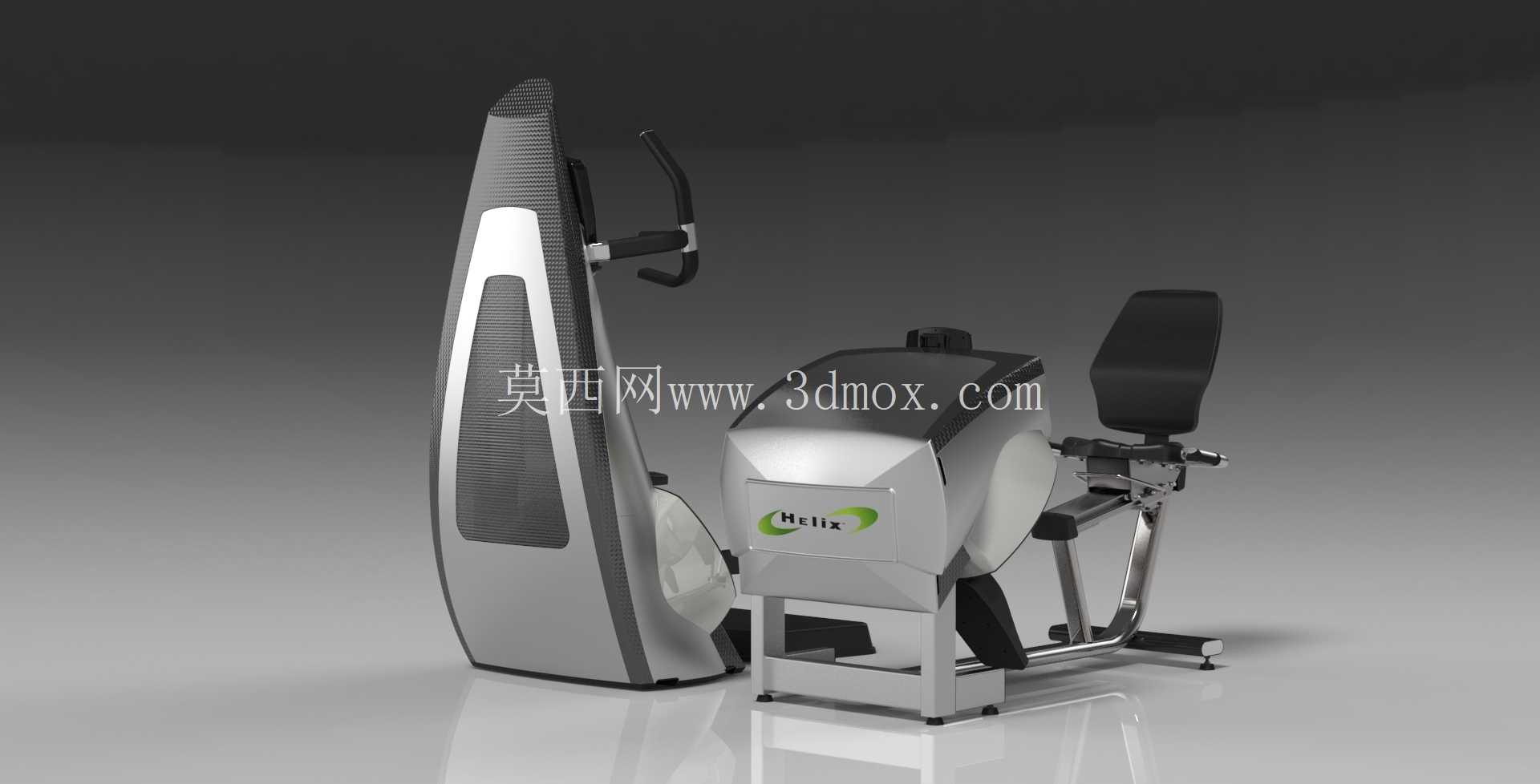

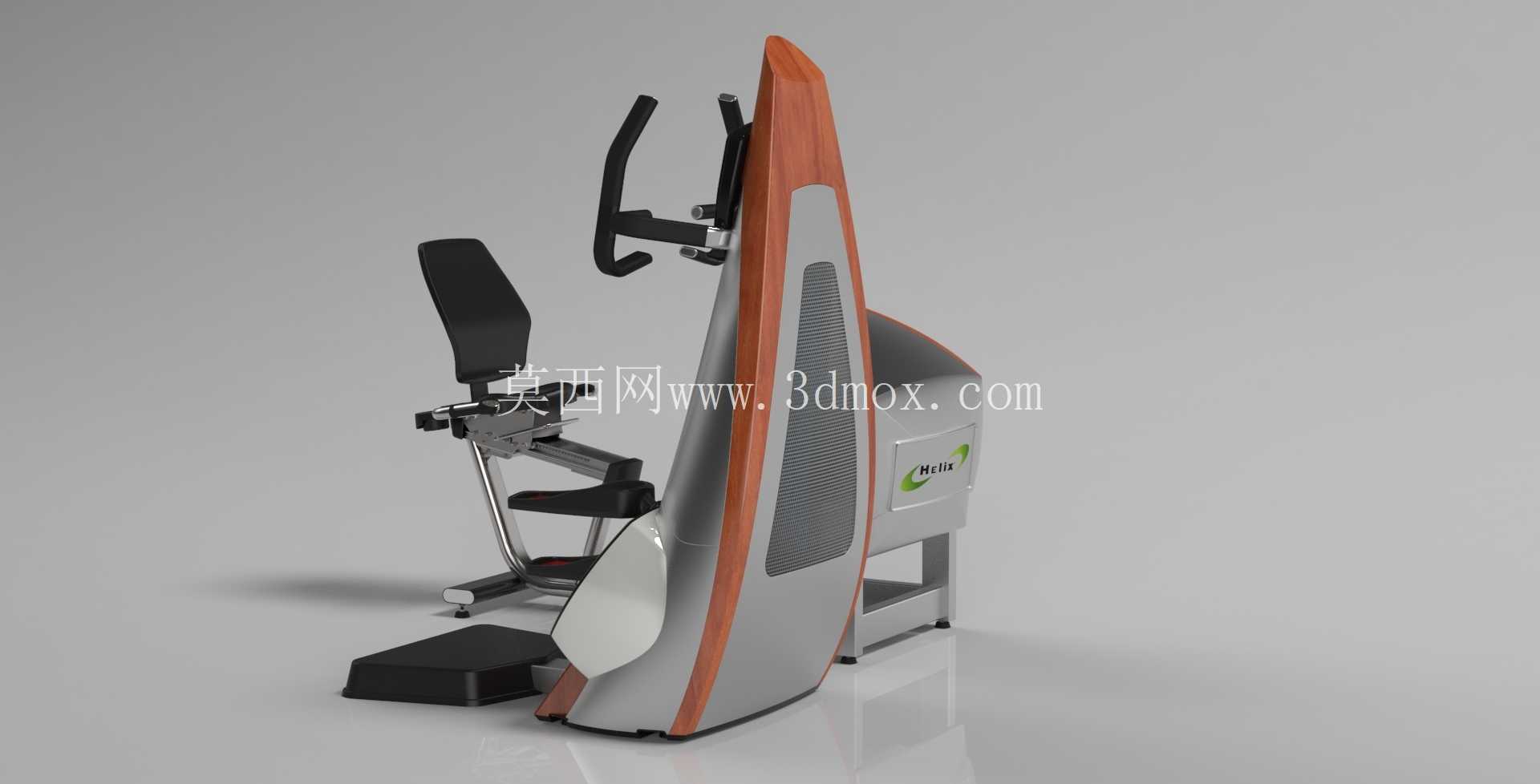

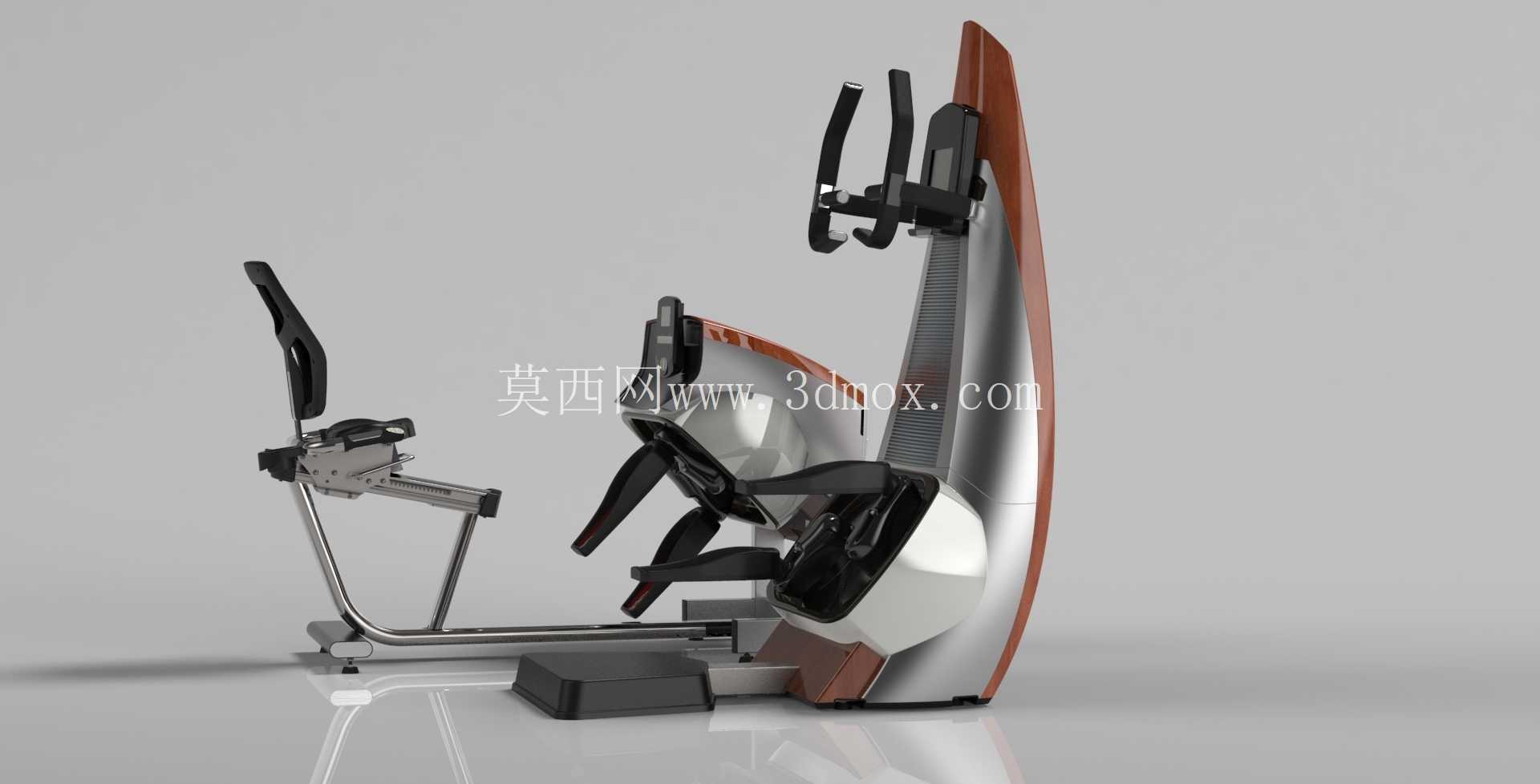

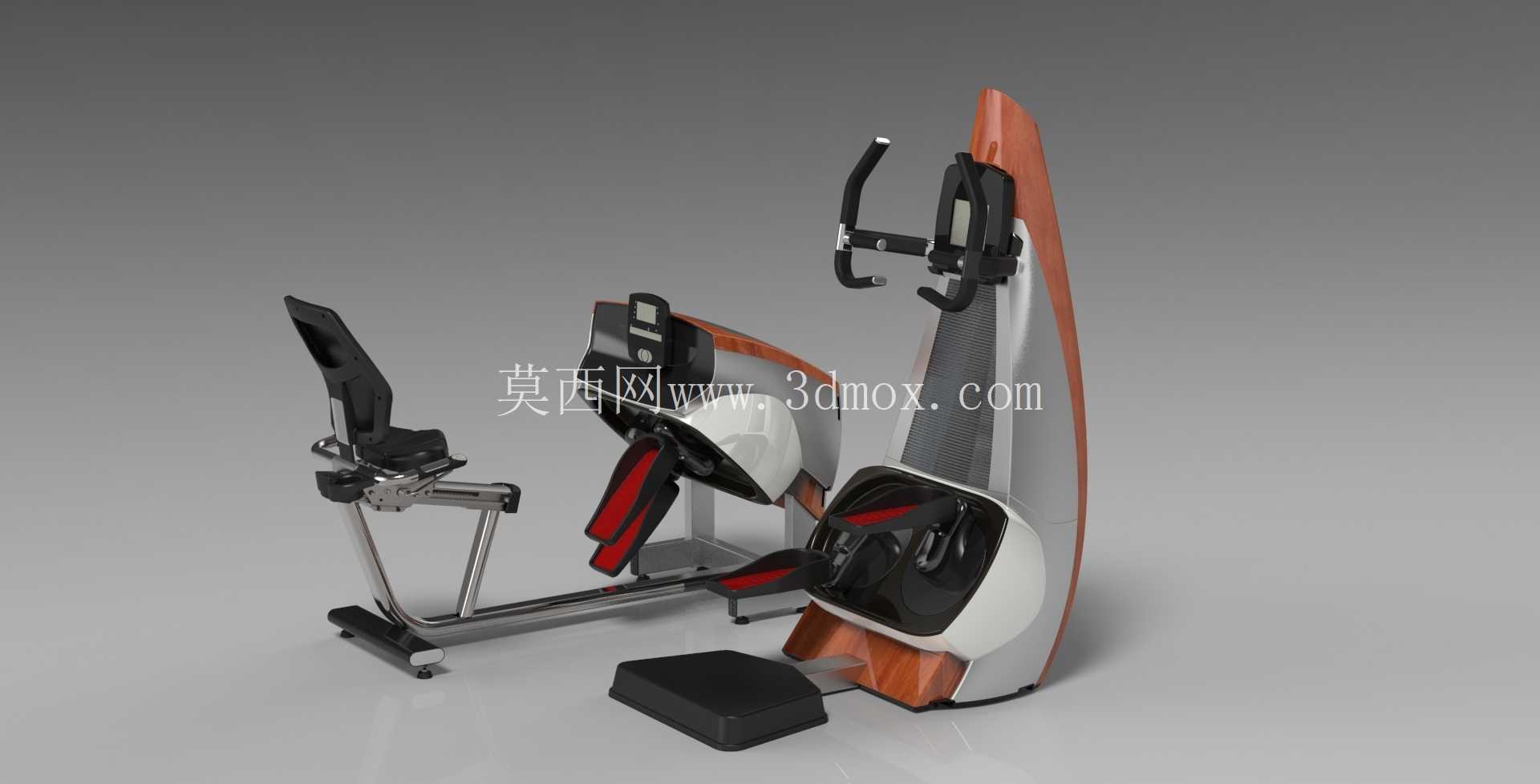

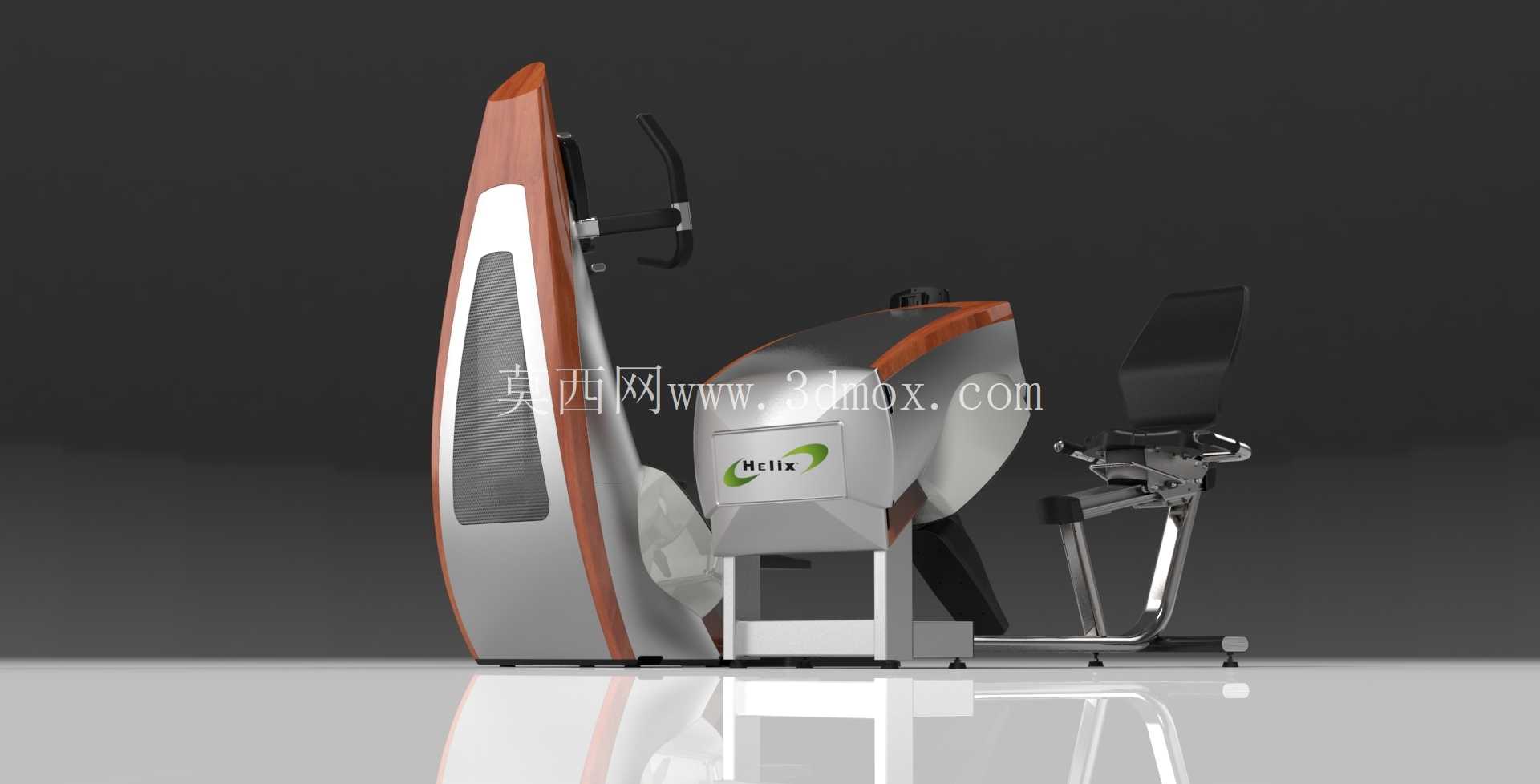

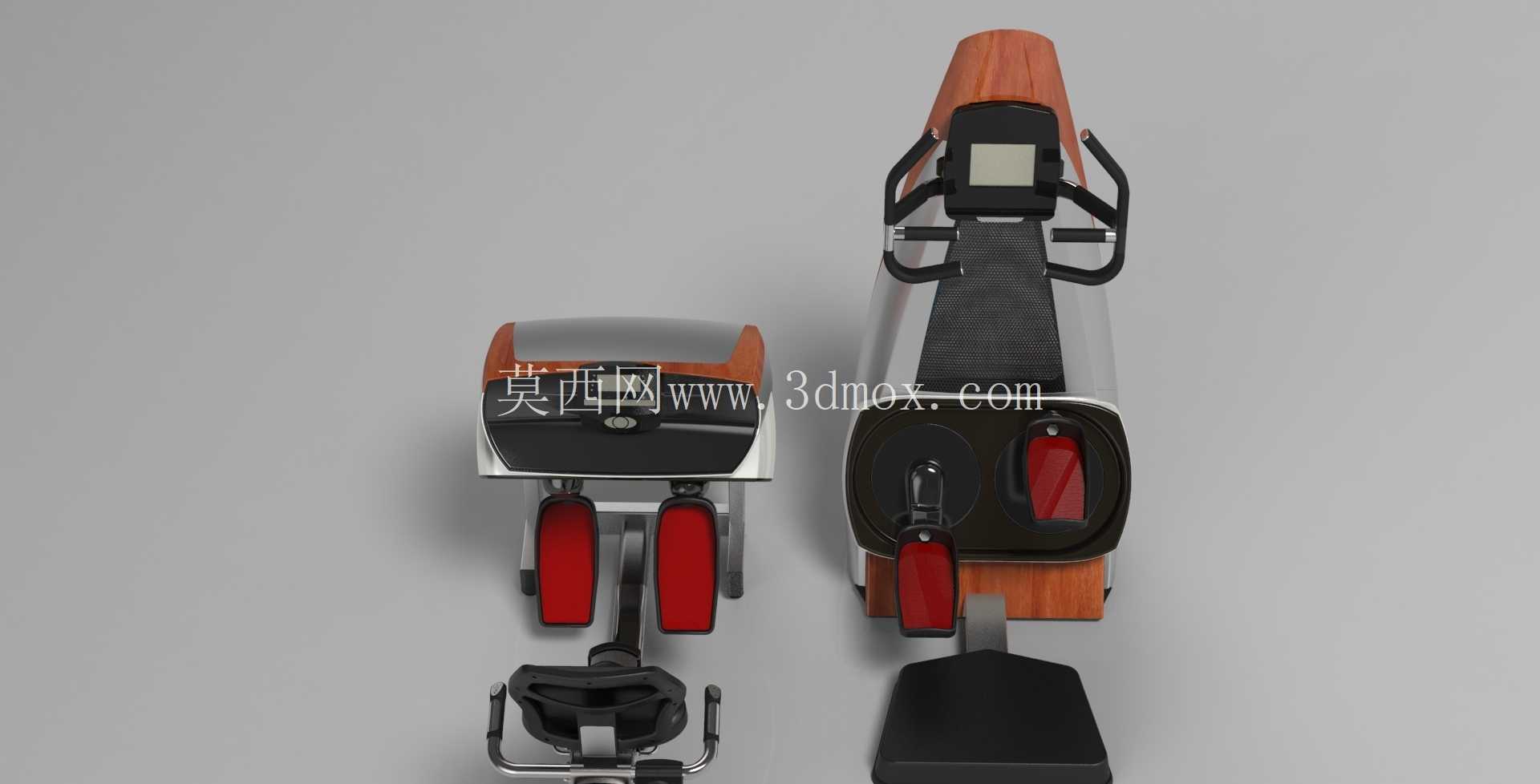

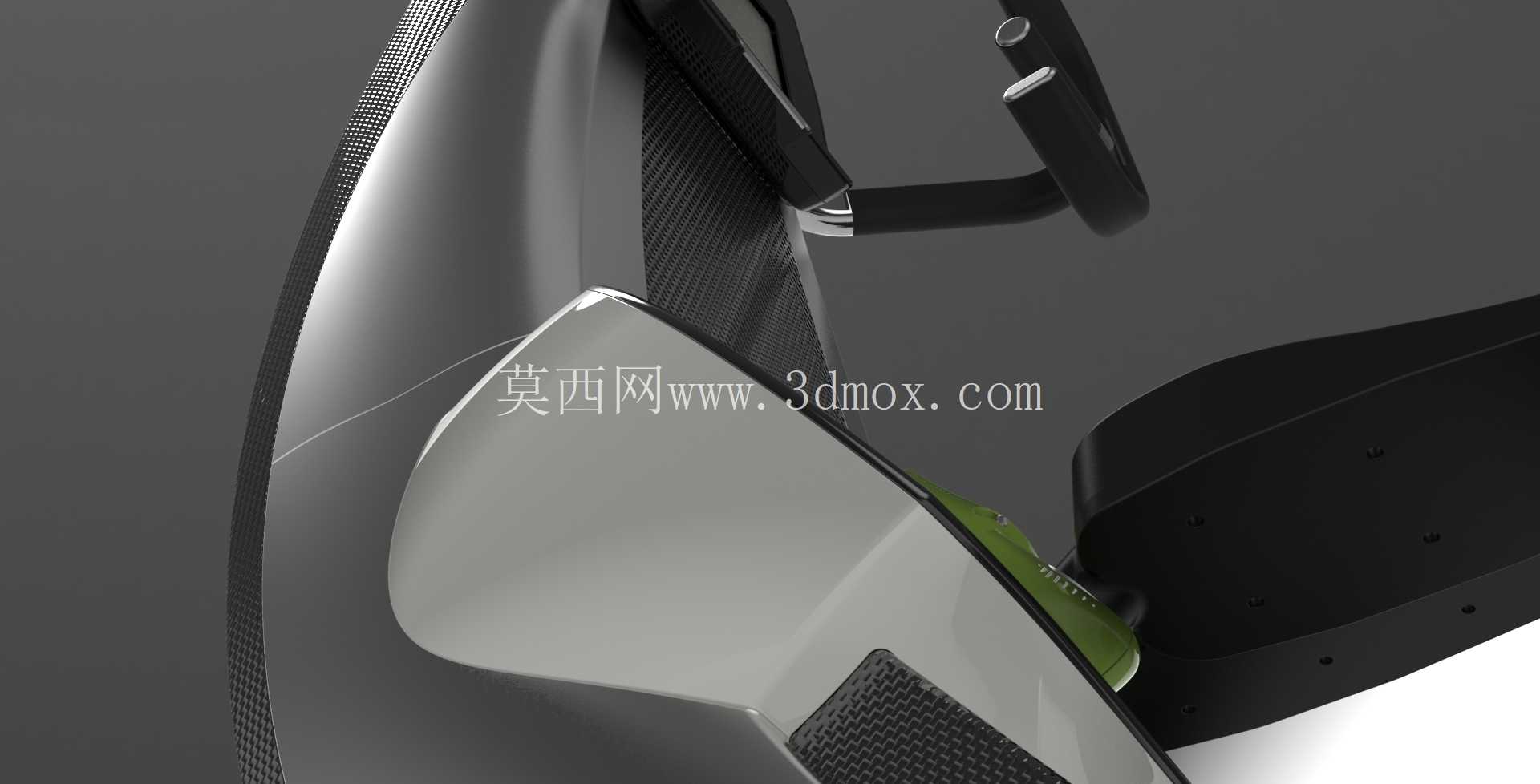

　　在安装边界的考量上，壳体边缘的固定孔位完全匹配教练机金属机架的预装螺柱，孔位周边做了局部加厚的凸台设计，避免螺丝锁附时出现应力集中导致的壳体碎裂，拼接缝的位置特意避开了用户日常接触的握持、倚靠区域，缝隙控制在1mm以内，既不会出现夹手的安全隐患，也能避免健身过程中滴落的汗液渗入内部腐蚀传动部件。针对不同成本定位的设备配置，这款外壳预留了多材质适配的结构余量：面向入门款设备时，可以采用高强度改性注塑塑料加工，通过表面咬花、分色喷涂实现外观效果，模具成型后无需过多后处理即可满足批量装配需求，能有效控制整机的生产成本；面向高端商用机型时，同样的安装结构可以直接替换碳纤维或者石楠木材质的面板，不需要改动内部机架的固定点位，就能实现设备质感的升级，适配不同定位健身场所的采购需求。

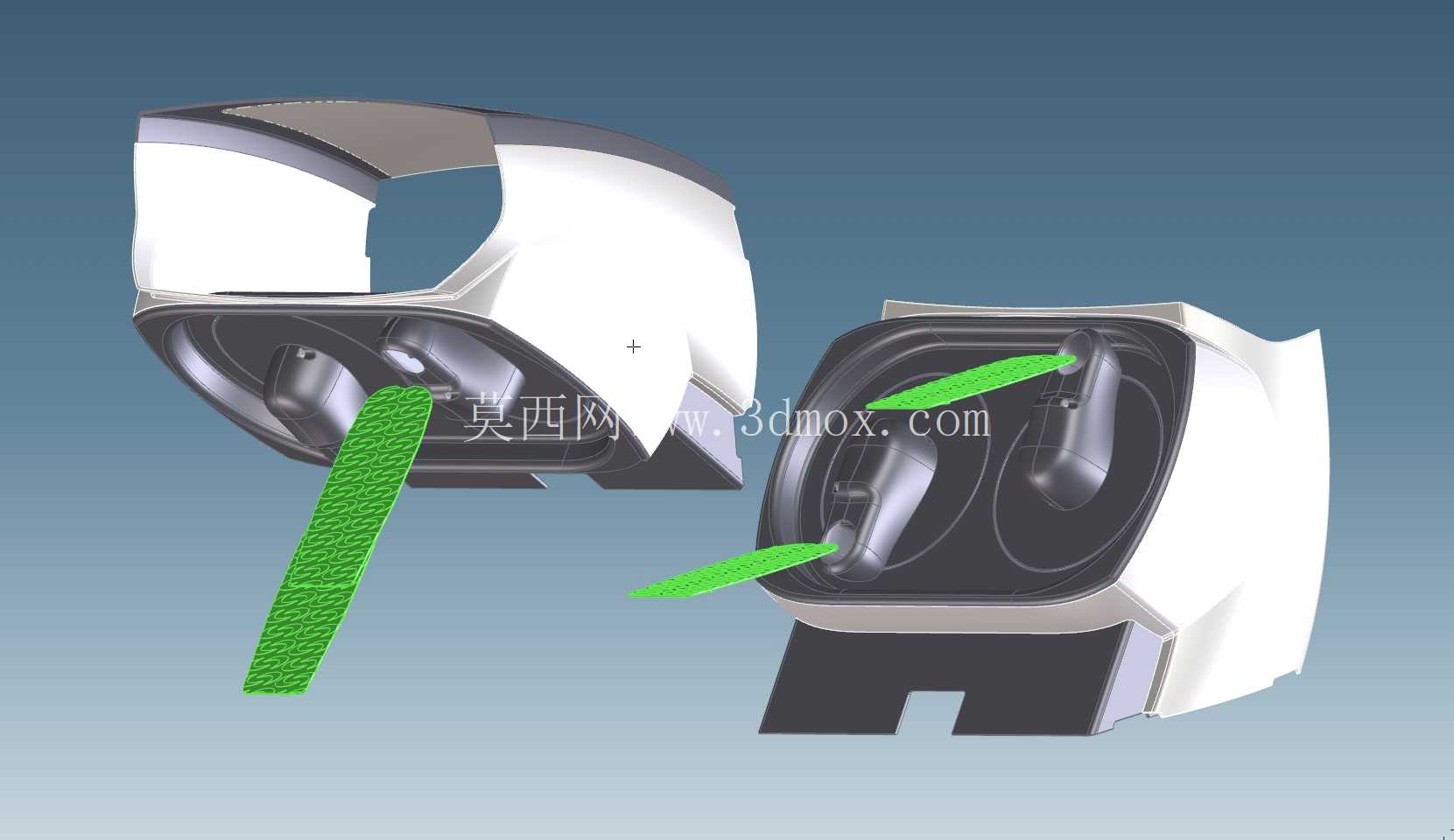

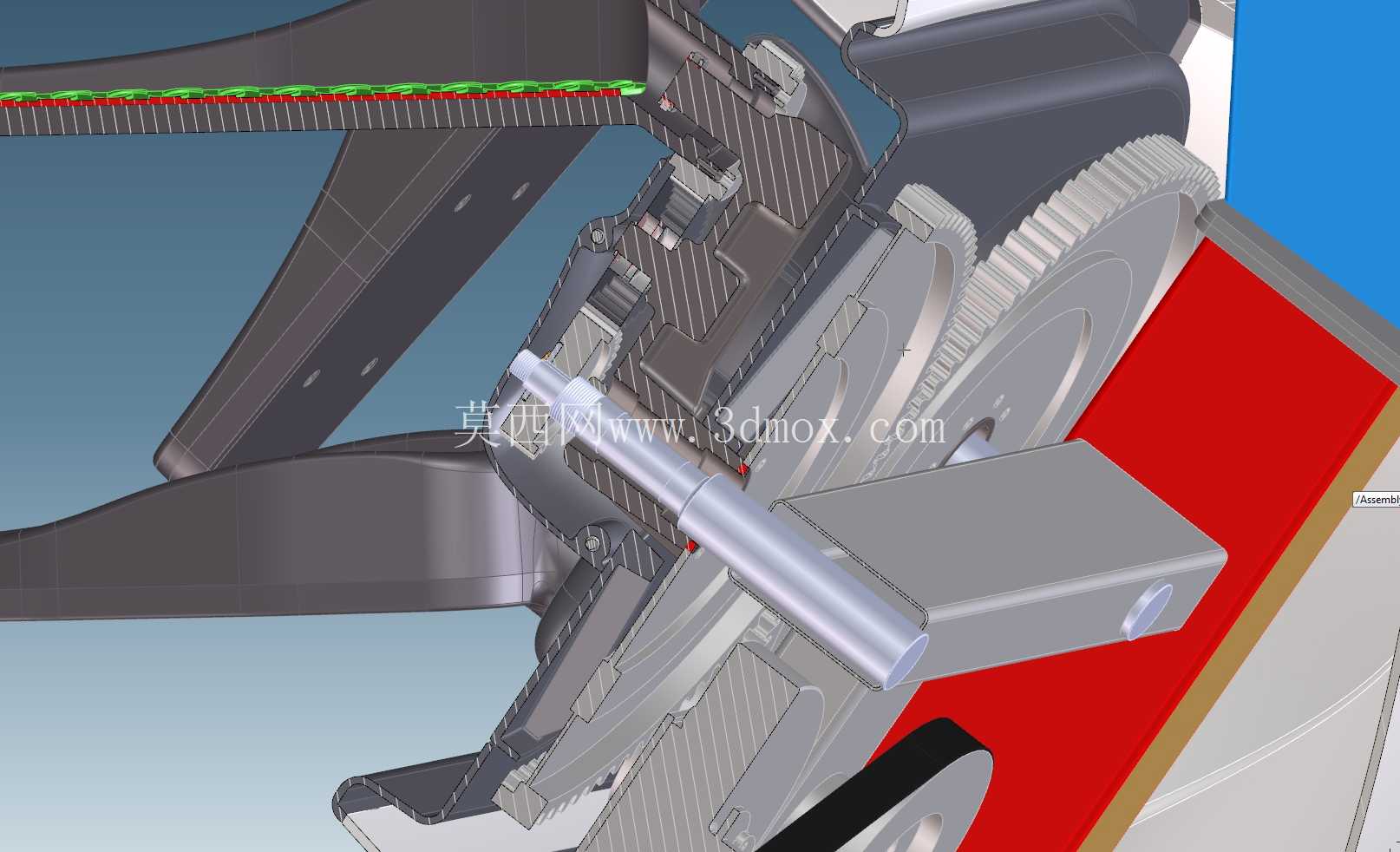

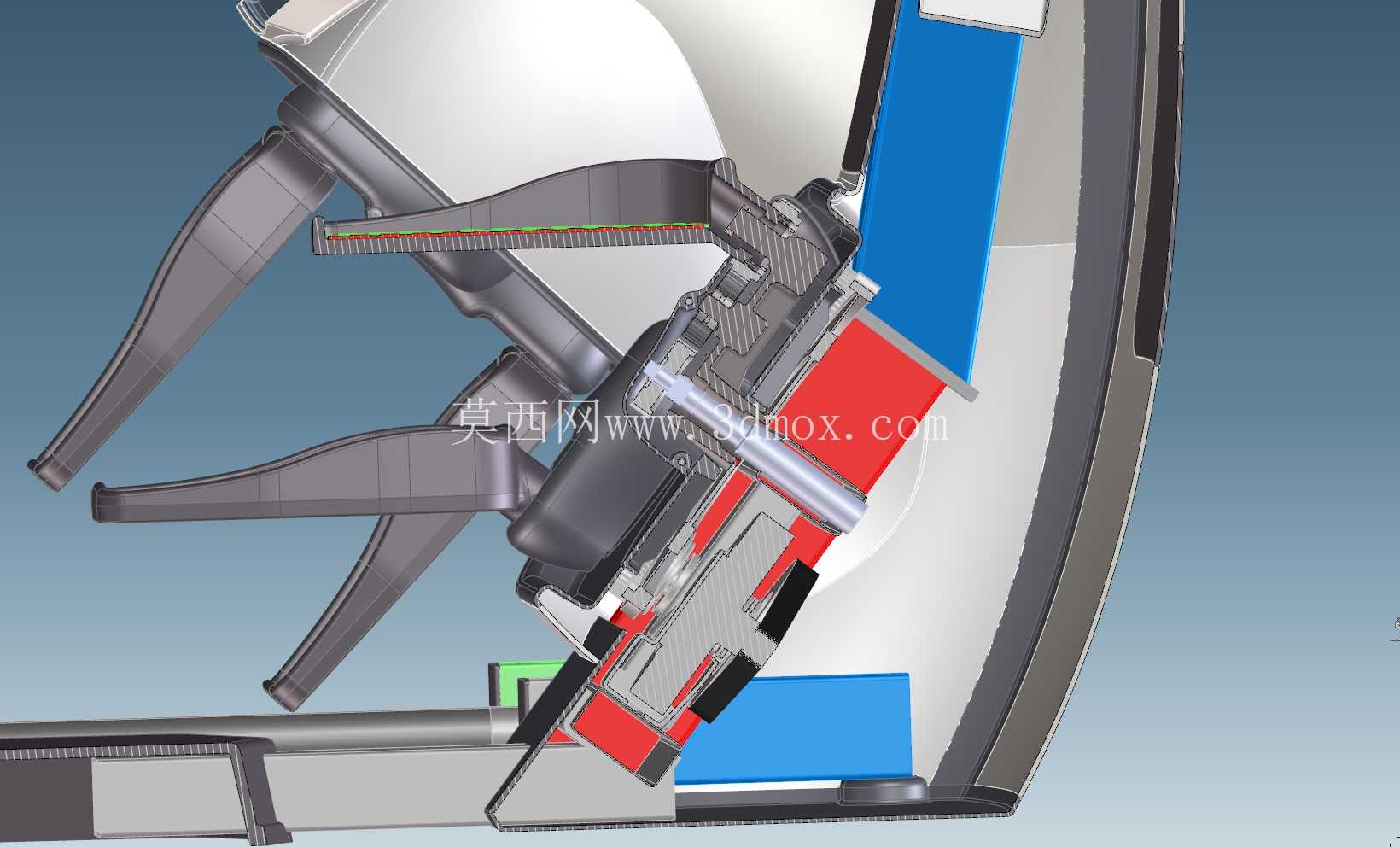

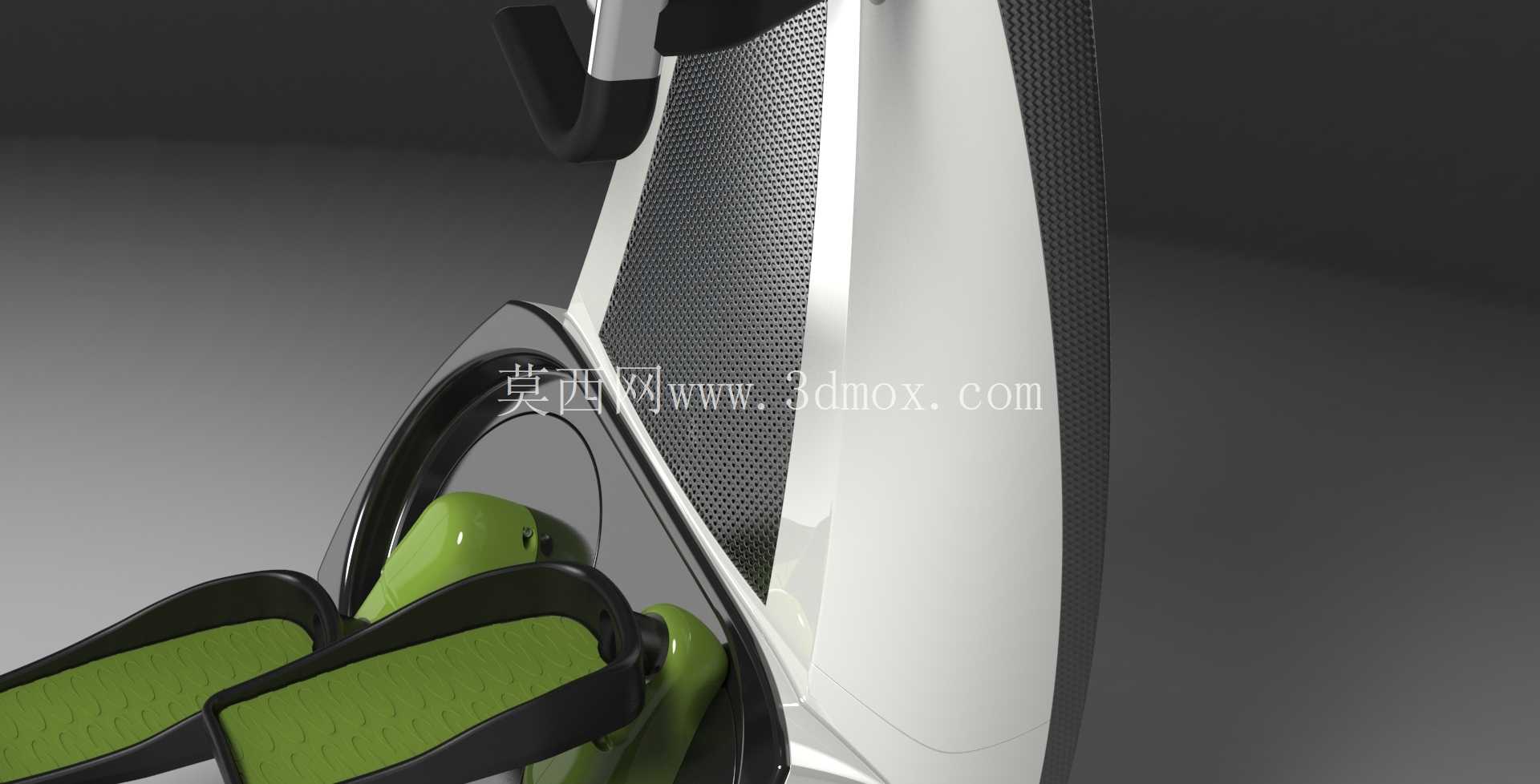

　　壳体的曲面走向完全贴合内部传动部件的运动包络，在齿轮组做圆周运动、主轴做往复摆动的最大行程边界外，预留了3-5mm的安全间隙，既不会因为间隙过大导致壳体整体臃肿占用过多健身房空间，也不会因为间隙过小出现运动部件剐蹭壳体内壁的问题。在用户接触频次较高的壳体侧部区域，做了微弧过渡的曲面处理，没有尖锐的棱角，避免用户上下设备时磕碰受伤；靠近传动带的壳体边缘，特意设置了内翻的挡边结构，即使传动带长期使用出现松弛跳齿的情况，也不会直接脱出接触到用户。

　　从结构验证的角度来看，这款外壳的外部面板结构已经完成了与机架的装配匹配验证，固定点位的受力经过仿真校核，能够承受1500N的侧向静载荷不出现永久形变，满足商用健身设备的安全标准要求；壳体表面的弧度处理也兼顾了清洁需求，没有容易积藏灰尘、汗液的死角，日常运维时用抹布即可快速擦拭干净，适配健身房高频次的清洁维护流程。不同于普通健身设备的纯装饰性外壳，这款结构在设计时同步考虑了内部部件的检修需求，对应阻尼调节模块、传动张紧结构的位置，壳体预留了可拆卸的检修口盖板，不需要完全拆解整个外壳就能完成日常的张紧度调整、阻尼校准工作，大幅降低了设备后期的运维难度。
