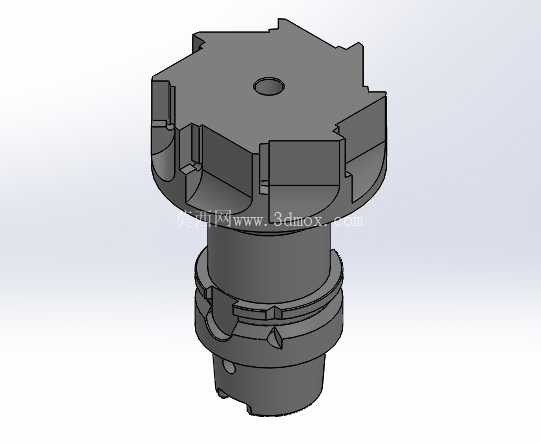

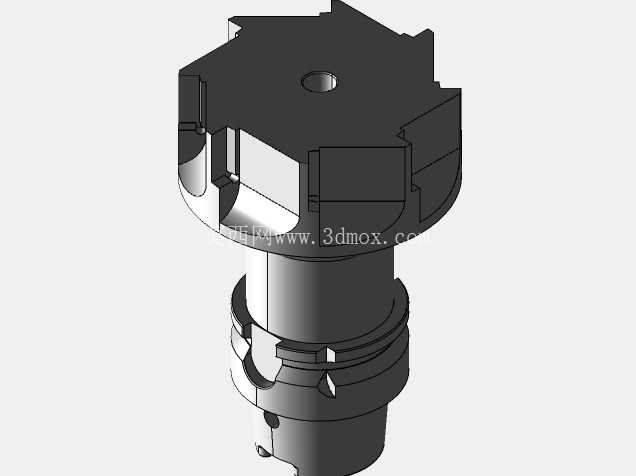

HSK63A型面铣刀刀柄结构设计

在数控铣削加工场景中，刀柄是连接机床主轴与切削刀具的核心过渡部件，其结构精度、装夹可靠性直接决定了铣削过程的切削稳定性、工件加工面质量以及刀具使用寿命，HSK63A规格的面铣刀刀柄，是当前高速铣削加工中心上适配大直径面铣刀的主流连接部件，广泛应用于模具钢粗精加工、大型结构件平面铣削、箱体类零件端面加工等生产环节。

从实际加工的使用需求出发，这款刀柄的设计首先围绕HSK主轴接口的配合精度展开，HSK接口采用1:10的短锥配合形式，锥面与端面同时接触定位，相比传统的7:24锥柄，在高转速工况下的离心膨胀变形更小，连接刚性更优，能够适配最高上万转的铣削转速，满足高速切削的动平衡要求。设计过程中，锥面的尺寸公差、端面的平面度都需要严格匹配HSK63A的接口标准，保证与机床主轴贴合时，锥面接触率不低于90%，端面无间隙，避免高速旋转时出现刀柄窜动、振刀的问题。

刀柄上部的法兰盘结构是面铣刀的安装定位面，法兰端面上设计有驱动键槽，能够与面铣刀盘的驱动凸台配合，传递主轴输出的切削扭矩，避免铣削过程中刀盘与刀柄之间出现相对滑动。法兰中心的内孔用于安装拉紧螺钉，将面铣刀盘轴向锁紧在法兰端面上，锁紧螺钉的同轴度需要严格控制，保证刀盘安装后端面跳动控制在0.005mm以内，径向跳动不超过0.003mm，这样才能保证面铣刀各刀片的切削负荷均匀，减少单次走刀的接刀痕迹，提升加工平面的平面度与表面粗糙度。

刀柄下部的夹紧结构，是适配机床主轴内部拉爪的关键部位，环形槽的尺寸、斜面角度需要与主轴拉爪的结构完全匹配，保证拉刀机构能够将刀柄牢固拉紧在主轴端面上，夹紧力足够承受大切深、大进给铣削时的轴向拉力与切削扭矩。刀柄上的密封槽设计，用于安装密封圈，在主轴中心出水的加工场景中，能够保证高压切削液从主轴内部通过刀柄中心孔输送到刀盘切削区域，实现刀片的冷却与切屑冲刷，避免切屑刮伤已加工表面，同时延长刀片的使用寿命。

从安装边界来看，这款刀柄的锥部大端直径严格遵循HSK63A的标准尺寸，法兰直径适配常用的直径50mm到160mm范围的面铣刀盘，刀柄整体的悬伸长度经过优化，在保证足够的刀盘安装空间的前提下，尽可能缩短悬伸量，提升刀柄系统的整体刚性，减少长悬伸带来的振颤问题。设计过程中还做了动平衡考量，刀柄上所有的槽口、凸台结构都做了对称设计，剩余的不平衡量能够满足G2.5级的动平衡要求，适配高速铣削的工况需求。

在实际生产应用中，这类刀柄主要搭配立式加工中心、龙门铣削设备使用，在汽车零部件的缸体缸盖平面加工、模具钢的大面积开粗与精加工、工程机械结构件的端面铣削工序中都有大量应用。相比其他接口形式的刀柄，HSK63A面铣刀柄的换刀重复定位精度更高，每次换刀后刀具的尺寸变动量能够控制在微米级，适合批量加工场景下的快速换刀需求，不需要每次换刀后重新对刀，能够有效减少加工辅助时间，提升生产效率。

设计建模过程中，需要重点关注各个配合面的形位公差标注，锥面的圆度、锥度公差，法兰端面与锥面轴线的垂直度，驱动键槽的对称度，这些参数都会直接影响刀柄的实际使用性能。同时，刀柄的材料通常选用合金结构钢，经过热处理后达到足够的硬度与韧性，保证在反复装夹、大切削负荷下不会出现变形、磨损的问题，延长刀柄的使用寿命。建模时还需要考虑刀具安装后的干涉问题，法兰外圆与刀盘安装位的避让空间，要保证刀盘上的刀片安装螺钉不会与刀柄结构发生碰撞，同时保证排屑空间充足，避免切屑堆积在刀柄与刀盘的连接位置。
