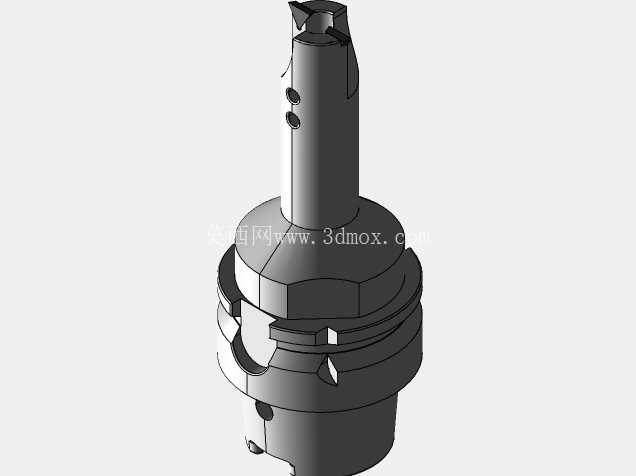

HSK63A接口PCD切削钻头结构设计

这款采用HSK 63 A刀柄接口的PCD钻头，主要面向高速高精度的有色金属、非金属复合材料的孔加工场景，在汽车零部件的铝合金缸体、缸盖销孔加工，航空航天领域碳纤维复合材料叠层构件的制孔工序，以及3C行业铝合金壳体的精密孔加工中都有广泛应用。区别于传统硬质合金钻头，PCD材质的切削刃具备极高的硬度与耐磨性，在高速切削工况下能长期保持刃口锋利度，有效减少积屑瘤产生，保障被加工孔的尺寸精度与表面粗糙度，避免后续铰孔、珩磨等冗余工序。

从结构设计逻辑来看，这款钻头采用HSK 63 A空心短锥刀柄作为连接基准，锥面与端面双重定位的结构特性，能够在10000rpm以上的高转速工况下保持极高的连接刚性，相比传统BT刀柄，其径向跳动误差可控制在0.002mm以内，有效避免高速旋转时的刀柄颤振问题，保护PCD刃口不受冲击破损。刀体部分采用合金钢整体调质处理，硬度控制在HRC42-46区间，既保证足够的结构刚性，又具备一定的韧性，可承受断续切削时的冲击载荷。切削端的PCD刀片采用真空焊接方式固定在刀体刀槽内，焊接前对刀槽与刀片结合面做精密研磨处理，保证焊接面的贴合度在95%以上，避免高速切削时刀片脱落。刀体上设计的两个径向定位孔，用于安装时的角度对位，保证刀具安装到主轴后切削刃的周向跳动符合加工要求，同时也可作为动平衡校正的配重孔位，出厂前整体做G2.5级动平衡校正，适配最高20000rpm的加工转速。

从安装边界尺寸来看，HSK 63 A接口的锥度为1:10，大端直径63mm，刀柄法兰端面到切削刃端的总长度根据加工需求做了优化设计，既保证足够的排屑空间，又尽可能缩短悬伸长度，提升刀具系统整体刚性。切削部分的直径公差控制在h6级别，刃带宽度设计为0.15-0.2mm，既可以起到孔壁修光作用，又不会增大切削阻力。排屑槽采用螺旋角30度的宽槽设计，针对铝合金等塑性材料加工时的切屑形态做了抛光处理，保证切屑能够顺畅排出，避免切屑堵塞在孔内刮伤已加工表面。刀体内部设计有贯通式冷却孔，切削时可直接将高压冷却介质输送到切削刃区域，一方面快速带走切削产生的热量，降低PCD刀片的热损伤风险，另一方面高压射流可以辅助冲断切屑，进一步提升排屑效率。

在实际加工应用中，这款钻头可适配立式加工中心、高速铣削中心、专机生产线等多种设备，加工铝合金材料时切削线速度可达到300-1000m/min，进给量根据孔径大小控制在0.1-0.3mm/r，单支刀具的加工寿命是同规格硬质合金钻头的20-50倍，尤其适合大批量连续生产的加工场景，能够大幅减少换刀频次，提升生产线整体加工效率。设计过程中针对PCD材质脆性大、易崩刃的特点，在切削刃口做了0.02mm的倒棱处理，提升刃口的抗冲击能力，同时在钻尖部分做了双重顶角设计，减小钻孔时的轴向切削力，降低钻头钻入时的位置偏移量，保证孔的位置度精度。刀柄部分的驱动键槽采用对称设计，可传递更大的切削扭矩，避免大进给切削时刀柄与主轴之间出现打滑现象。整体结构没有多余的冗余设计，所有尺寸公差都围绕高速高精度切削的需求做了严格控制，既满足加工精度要求，又兼顾了刀具的制造成本与使用寿命。
